テクロック

テクロックデプスゲージ

通常単価(税別): 15,963円～27,506円特別価格

税込単価: 17,559円～30,257円特別価格

一部SALE 2026.03.31まで

通常出荷日：1日目～4日目

【特長】・読みやすいダイヤル式のデプスゲージです。【用途】・デプスゲージは、測定物の深さや段差の測定に...

お得なエコノミーシリーズで消耗品もコストダウン！

通常出荷日：在庫品1日目

商品タイプ
デプスゲージ
表示形式
ダイヤル
最小表示 (mm)
0.01
測定データ出力端子有無
無

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定 5 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

ダイヤルデプスゲージは、ワークの深さや段差のほか、膜厚の測定にも利用できます。

型番	目量（mm）	測定範囲（mm）	指示誤差（μm）	測定子形状（mm）	標準測定子部品コードNo.	測定力（N）	質量（g）	旧型番	仕様
DM-210	0.01	10	±12	針状	ZS-523	1.4以下	240	DM-204	使用用途の広い針状測定子タイプ
DM-223		20	±15	φ3.2鋼球	ZS-034	2.2以下	275	DM-201D	鋼球測定子タイプ
DM-224		20（230）	±15	φ3.2鋼球	ZS-034	2.5以下	340	DM-202D	継足の接続で最大230mmまでの深さ測定が可能
DM-250		5	±10	針状	ZS-518	1.4以下	230	DM-205	ベース長さ50mmの小形タイプ
DM-252		凹5凸4	±10	針状	ZS-595	1.4以下	195	-	凹凸両面の測定ができます。

※測定範囲：カッコ内の数値は、継足5本を取り付けた時の測定範囲です。

規格表

型番	A	ベース形状 a×b	ベース穴径 φ
DM-210	-	75×16	2.5
DM-223	64.7	75×16	5.2
DM-224	64.7	100×16	5.2

外形図

DM-210

DM-223／DM-224

DM-250

DM-252

商品TOP

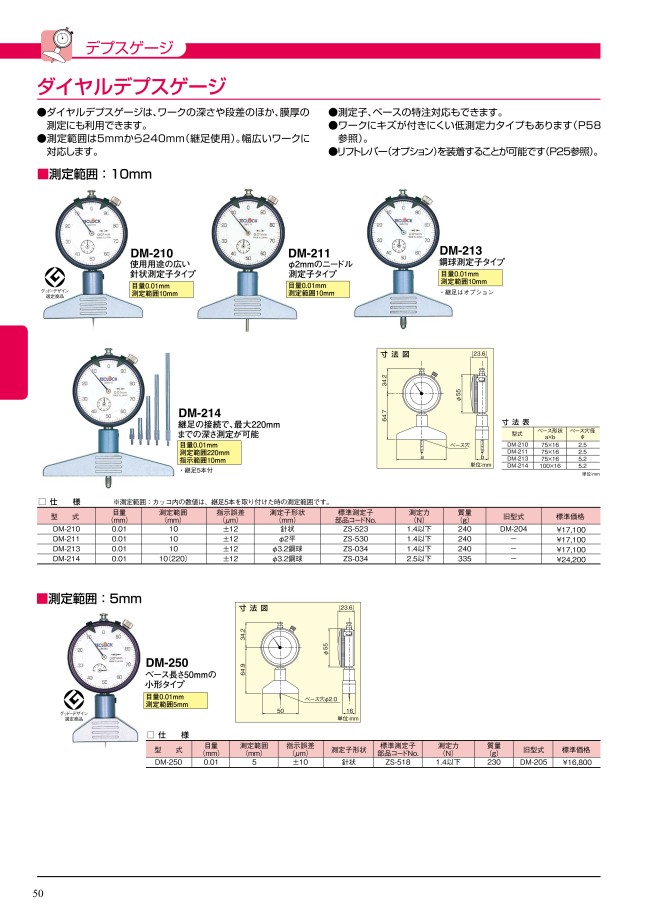

カタログ (見開き版)

絞り込み条件：13 項目の仕様が未選択です

測定範囲(mm)
- 0～5
- 0～10
- 0～20
- 0～230
器差(mm)
- ±0.010
- ±0.012
- ±0.015
ロッド径(mm)
- 先端φ0.12(針状)
- 先端φ0.3(針状)
- 3.2(鋼球)
商品測定範囲(mm)
- 凹0～5/凸0～4
JANコード
- 4560120870885
- 4560120870953
- 4560120870977
- 4560120871028
- 4560120871059
トラスココード
- 102-8685
- 102-8677
- 102-8669
- 102-8651
- 331-0990
ベース寸法(mm)
- 50
- 75
- 100
メーカーコード
- -
全長(mm)
- 98.9
- 99.1
- 100.5
質量(g)
- 195.000
- 230
- 240.000
- 275
- 340
ストローク(mm)
- 20
測定力(N)
- 1.4以下
最大許容誤差(mm)
- ±0.01
- ±0.010
- ±0.012
- ±0.015
タイプ
- DM
- DM-210
- DM-223
- DM-224
- DM-252
出荷日
すべて
1日以内
4日以内

型番リスト

表示件数

型番

測定範囲

(mm)

器差

(mm)

ロッド径

(mm)

商品測定範囲

(mm)

JANコード

トラスココード

ベース寸法(mm)

メーカーコード

全長(mm)

質量(g)

ストローク(mm)

測定力(N)

最大許容誤差(mm)

用途

最小発注数量

0～10	±0.012	先端φ0.3(針状)	-	4560120870885	102-8669	75	-	98.9	240.000	-	-	±0.012	デプスゲージは､測定物の深さや段差の測定に｡	1個
0～20	±0.015	3.2(鋼球)	-	4560120870953	102-8677	75	-	100.5	275	-	-	±0.015	デプスゲージは､測定物の深さや段差の測定に｡	1個
0～230	±0.015	3.2(鋼球)	-	4560120870977	102-8685	100	-	100.5	340	20	-	±0.015	デプスゲージは､測定物の深さや段差の測定に｡	1個
0～5	±0.010	先端φ0.3(針状)	-	4560120871028	102-8651	50	-	99.1	230	-	-	±0.010	デプスゲージは､測定物の深さや段差の測定に｡	1個
-	±0.010	先端φ0.12(針状)	凹0～5/凸0～4	4560120871059	331-0990	50	-	99.1	195.000	-	1.4以下	±0.01	小穴深さ､凸凹面の測定に｡	1個

通常単価(税別) (税込単価)	通常出荷日

17,431円16,730円 ( 18,403円 )	1日目
18,881円18,193円 ( 20,012円 )	1日目
27,506円 ( 30,257円 )	1日目
15,963円 ( 17,559円 )	1日目
24,369円23,053円 ( 25,358円 )	4日目

詳細情報

基本情報

【特長】
・読みやすいダイヤル式のデプスゲージです。
【用途】
・デプスゲージは、測定物の深さや段差の測定に。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
