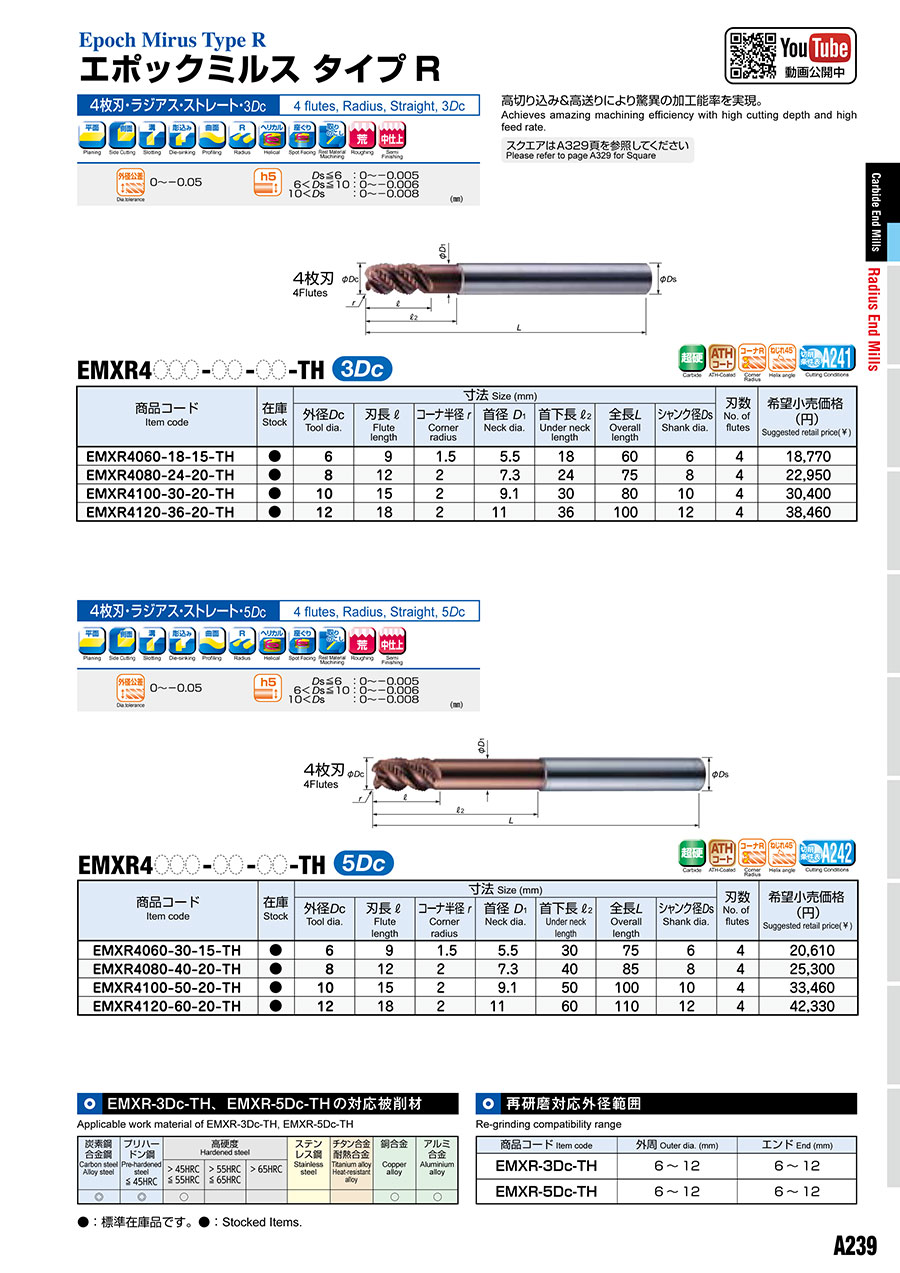

エポックミルス タイプR ラジアス・ストレート・5Dc EMXR4□□□-□□-□□-TH

製品特長・仕様

製品の基本仕様・特長

金型加工を想定した時の ミルスシリーズ切削領域概念図

金型及び部品加工の超高能率荒&中仕上げ用

アンイコールフェーズ

アンイコールフェーズ効果により、振動抑制。 更なる高能率。

外形図

使用方法・使用事例

使用事例

2段ギャッシュで高能率横・縦送りを実現

剛性と切りくず排出性を高めた2段ギャッシュ形状刃型に設計

• 中心付近は剛性を高めるためにチップポケットを小さくしています。
• 外周付近は切りくず排出を考慮しチップポケットは大きめに設計しました。

ATHコーティング

• THコーティングの硬度と耐酸化性をさらに改善。高硬度材切削加工の長寿命化、高能率化が可能になりました。
  硬度：3800HV 耐酸化温度：1200℃（ 結晶粒子がさらに微細化したSi系ナノコンポジットコーティングです）
• 高能率切削加工に抜群の性能を発揮します。
• ドライでもウェットでも長寿命。

●切削事例

・ポケット加工

被削材：プリハードン鋼（40HRC）
機械主軸：HSK-A63
使用工具：φ8×4NT
回転数：n=6,000min^-1（vc=150m/min）
送り速度：vf=1,920mm/min（fz=0.08mm/t）
ap×ae=8.0mm×2.0mm 突き出しOH=28mm
傾斜進入角度：10°
傾斜送り速度：vf=1,200mm/min

切りくず排出量 Q=30.7cm³/min

・ポケット加工

・三次元加工

・面粗さ

推奨切削条件

推奨切削条件表

切削条件時の注意

ステンレス鋼及びチタン合金に推奨できません。

【特長】

本工具を用いると、図（1）に示すような形状から、往復倣い加工を行うことが可能です。
図（1）形状の切削条件は側面切削条件を参照ください。

【注意】

• ラジアスタイプではZ突込み加工は出来ません。
• できるだけ高剛性、高精度の機械をご使用ください。
• この切削条件表は切削条件の目安を示すものです。実際の加工では加工形状、目的、使用機械等により条件を調整してください。
• 機械の回転数が足りない場合には、回転数と送り速度を同じ比率で下げてください。
• エアーブローやクーラントの位置に十分ご注意ください。
• 使用条件（コレット等）によっては、工具が抜ける恐れがありますので、機械・ホルダーの種類によって、条件を調整してください。
