エポックディープボールエボリューション（PNコート） EPDBE2-PN



製品特長・仕様

製品の基本仕様・特長

耐欠損性を上げた刃形形状

進化した複合首形状

従来のRとテーパの複合形状をさらに進化。耐折損性とたわみ抑制を両立しました。
※従来ディープシリーズと比較すると実有効首下長さは短くなりますので干渉領域をチェックした上でご使用ください。

PNコーティングの特長と機能

• Al含有量の調整により、特に工具母材との密着性に優れた耐熱コーティング材料です。
• AlCr系コーティング皮膜へのSi添加により、良好な耐摩耗性を示します。
• プラスチック金型等の工具への溶着が起こりやすい材料の切削に対して、良好な切削寿命を示します。（従来対比切削寿命2倍）
  HPM-MAGICをはじめとしたプリハードン鋼、炭素鋼、合金鋼、SUS系、SKD61、SKD11等の切削加工で長寿命です。
• 耐熱性の向上により、ウェット切削及びドライ切削においても長寿命化が可能です。

注）本工具のPNコーティングはその性質上、通電性が微小です。従って、通電方式の工具長測定装置をご使用の際にはご注意ください。

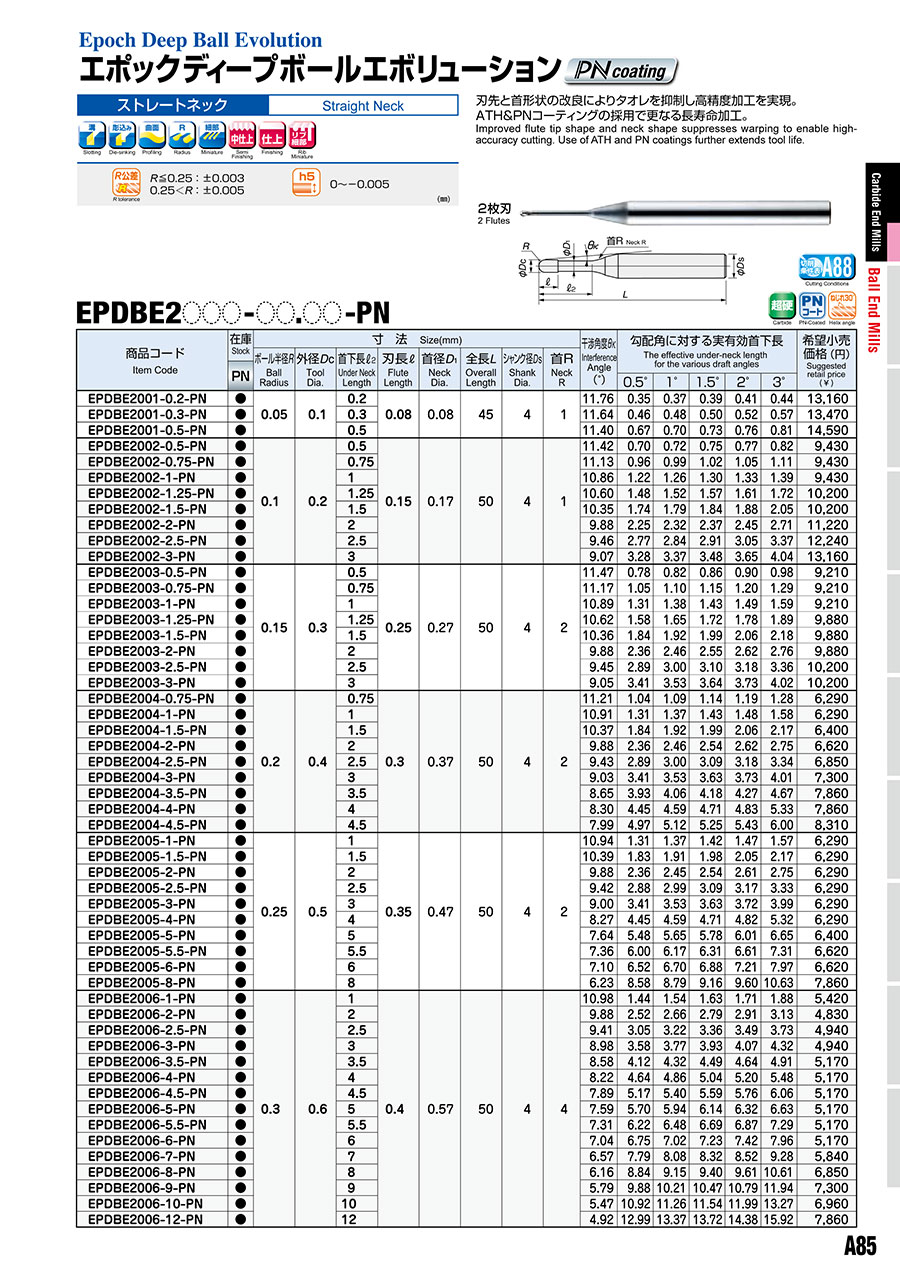

外形図



推奨切削条件

推奨切削条件表

• 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
• 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

（1）a_pは被削材グループ2での目安を示しています。その他のグループの場合は、上表の切込み比率を目安に調整してください。
（2）リブ加工や止まり溝など、切りくずがつまりやすい切削の場合、切込み設定は基本切込みに切込み比率をかけて算出した切込み量を、さらにその80%まで小さくして使用してください。
（3）a_eの設定はa_p×切込み比率×3～5倍を目安に調整してください。仕上げ加工を行う場合、理論カスプハイトを計算し設定してください。

【切込み設定例】
EPDBE2020-10-ATHの工具で焼き入れ鋼（50HRC）をリブ溝等高線切削する場合、
切込み=0.21（a_p）×0.65（焼入れ鋼グループ5の切込み比率）×0.8（閉鎖域の切削）=0.11mm

（1）a_pは被削材グループ2での目安を示しています。その他のグループの場合は、上表の切込み比率を目安に調整してください。
（2）リブ加工や止まり溝など、切りくずがつまりやすい切削の場合、切込み設定は基本切込みに切込み比率をかけて算出した切込み量を、さらにその80%まで小さくして使用してください。
（3）a_eの設定はa_p×切込み比率×3～5倍を目安に調整してください。仕上げ加工を行う場合、理論カスプハイトを計算し設定してください。

【切込み設定例】
EPDBE2020-10-ATHの工具で焼き入れ鋼（50HRC）をリブ溝等高線切削する場合、
切込み=0.14（a_p）×0.65（焼入れ鋼グループ5の切込み比率）×0.8（閉鎖域の切削）=0.073mm

切削条件時の注意

• 被削材、加工形状に合わせて、適切なクーラントを使用してください。
• この標準切削条件表は切削条件の目安を示すものです。実際の加工では加工形状、目的、使用機械等により条件を調整してください。
• 機械の回転数が足りない場合は、回転数と送り速度を同じ比率で下げてください。

適用被削材

• 銅
• 炭素鋼・合金鋼（180～250HB）
• ステンレス鋼・工具鋼（25～35HRC）
• プリハードン鋼（35～45HRC）
• 焼入れ鋼（45～55HRC）
• 焼入れ鋼（55～65HRC）



選定サポート情報

適応用途

各コーティングの推奨加工領域

使用工具：EPDBE2010-10-PN （R0.5 首下10mm）
リブ溝評価条件

耐摩耗性比較

注意・禁止事項

1.取扱上のご注意
（1）工具をケース（梱包）から取り出す際は、工具の飛び出し、落下にご注意ください。特に工具刃部との接触には十分ご注意をお願いします。
（2）鋭利な切れ刃を有する工具を取扱う際は、切れ刃を素手で直接触れないように注意してください。
2.取付け時のご注意
（1）ご使用前に、工具の傷・割れ等の外観確認を行っていただき、コレットチャック等への取付けは確実に行ってください。
（2）ご使用中に、異常な振動等が発生した場合は、直ちに機械を停止させて、その振動の原因を取り除いてください。
3.使用上のご注意
（1）切削工具あるいは被削材の寸法・回転の方向は、あらかじめ確認しておいてください。
（2）標準切削条件表の数値は、新しい作業の立上げの目安としてご利用ください。切込みが大きい場合、使用機械の剛性が小さい場合あるいは被加工物の性状に応じて切削条件を適正に調整してご使用ください。
（3）切削工具材料は硬質の材料です。ご使用中に破損して飛散する場合があります。また、切りくずが飛散することがあります。これらの飛散物等は作業者を切傷させ、火傷あるいは目に入って負傷させる恐れがありますので、工具をご使用中はその周囲に安全カバーを取付け、保護めがね等の保護具を着用して安全な環境下での作業をお願いいたします。
（4）切削中に発生する火花や、破損による発熱や、切りくずによる引火・火災の危険があります。引火や爆発の危険のあるところでは使用しないでください。不水溶性切削液をご使用される場合は防火対策を必ず行なってください。
（5）工具を本来の目的以外にはご使用にならないでください。
4.再研削時のご注意
（1）再研削時期が不適当であると工具が破損する恐れがあります。適正な工具と交換するか、再研削を行ってください。
（2）工具を再研削しますと粉塵が発生します。再研削時にはその周囲に安全カバーを取付け、保護めがね等の保護具を着用してください。
（3）本製品には特定化学物質に指定されたコバルト及びその無機化合物が含まれています。再研削等の加工を加える場合は特定化学物質障害予防規則（特化則）に従った取扱いをしてください。
