VQMHZV スマートミラクルエンドミル
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 6,780円～66,909円
- 税込単価
- 7,458円～73,600円
難削材加工用の3枚刃スマートミラクル制振スロッティングエンドミル。【特長】・1...
詳細情報を確認する- 加工用途（加工形状）
- 平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
- 工具材質
- 超硬
- ねじれ角
- 不等リード・不等分割
- コーティング
- 鋼用
- 刃数 (枚)
- 3
- コーナー形状
- アタリ付き
- コーティング詳細
- スマートミラクル
ご注意
- 再コーティングは、メーカーオリジナルコートとは異なります。
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
■スマートミラクルコーティング
難削材加工用エンドミルの断面図
スマートミラクルコーティング
従来コーティング
■ZERO-μ（ミュー）サーフェース
ZERO-μサーフェースは、独自の表面処理技術により、平滑なコーティング膜を実現。さらに、平滑面とシャープな切れ刃の両立によりスムーズな切りくず排出で切削抵抗が低減し、加工能率、工具寿命が向上。
スマートミラクルコーティング表面図
従来コーティングの表面図
VQMHVと従来品の切削抵抗比較グラフ
＜切削条件＞
- 被削材：SUS304
- 使用工具：VQMHVD600（DC=6mm）
- 回転速度：2,650min-1
- 切削速度：50m/min
- 送り速度：320mm/min（0.03mm/t.）
- 切込み量：ap=6mm
- 突出し長さ：20mm
- 加工形態：ダウンカット／外部給油（エマルション）
- 使用機械：立形M/C（BT50）
※画像はシリーズの代表例を記載しています。
■制振技術
性能・試験情報
【新ギャッシュ形状（3枚刃）】
切りくず排出性向上
従来の2段ギャッシュに加えて、形状改良で応力集中を防止し、耐欠損性を向上。ギャッシュ形状を最適化することにより、切りくず排出性がさらに向上。
VQMHZV
2段ギャッシュ+丸底ギャッシュ形状
従来品
2段ギャッシュ形状
新ギャッシュ形状の効果
新形状とスマートミラクルコーティングの効果で縦送り性能が大幅に向上。安定した切りくず排出性により、従来品に比べ2倍以上の縦送り速度での加工が可能。
SUS304ドリリング加工の縦送り限界比較
＜切削条件＞
- 被削材：SUS304
- 使用工具：VQMHZVD0600（DC=6mm）
- 回転速度：3,200min-1
- 切削速度：60m/min
- 送り速度：32-192mm/min
- 切込み量：ap=3mm
- 突出し長さ：20mm
- 加工形態：ダウンカット／外部給油（エマルション）／2穴ごとに加工
- 使用機械：立形M/C（BT50）
【切削比較】
SUS304キー溝加工の切削
不等リードとスマートミラクルコーティングの採用により、従来品の8倍以上の長寿命。
SUS304キー溝加工の切削グラフ
＜切削条件＞
- 被削材：SUS304
- 使用工具：VQMHZVD0800（DC=8mm）
- 回転速度：2,400min-1
- 切削速度：60m/min
- 送り速度：縦70mm/min、横360mm/min（縦0.03mm/rev、横0.05mm/t.）
- 切込み量：ap=3mm
- 加工寸法：溝長16mm
- 突出し長さ：30mm
- 加工形態：外部給油（エマルション）
- 使用機械：立形M/C（BT50）

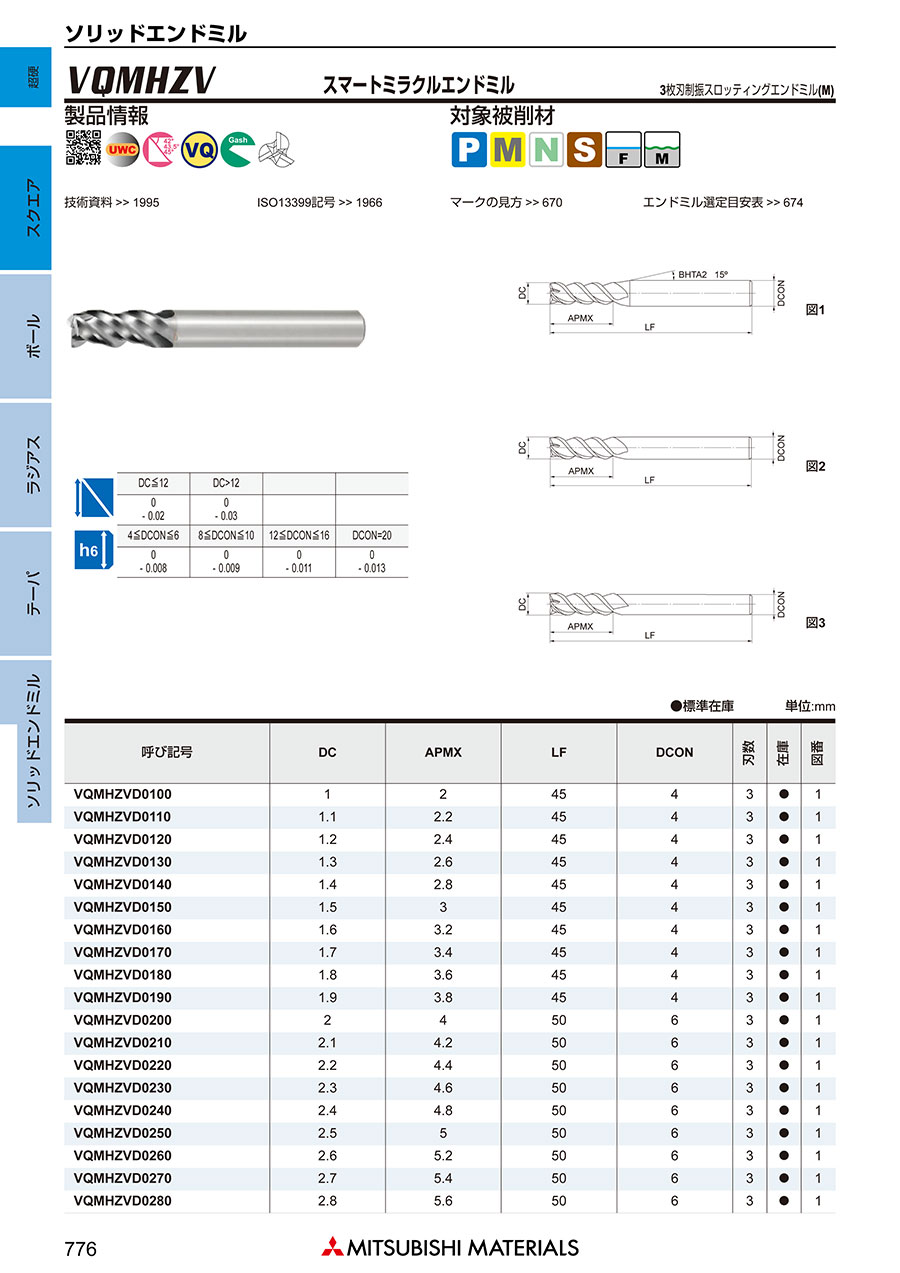

外形図
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
■側面切削
高能率条件は機械剛性、被削材の剛性、切りくず排出性がともに十分な場合に選択してください。
汎用条件は機械剛性、被削材の剛性、切りくず排出性のいずれかが不足する場合に選択してください。
■溝切削
高能率条件は機械剛性、被削材の剛性、切りくず排出性がともに十分な場合に選択してください。
汎用条件は機械剛性、被削材の剛性、切りくず排出性のいずれかが不足する場合に選択してください。
■縦送り切削
高能率条件は機械剛性、被削材の剛性、切りくず排出性がともに十分な場合に選択してください。
汎用条件は機械剛性、被削材の剛性、切りくず排出性のいずれかが不足する場合に選択してください。
切削条件時の注意
- スマートミラクルコーティングはその性質上、通電しないので、外部接点方式（通電式）のツールセッタは使用できません。
工具長測定の際は内部接点方式（非通電式）のツールセッタ、もしくはレーザ式のツールセッタをご使用ください。 - ステンレス鋼、チタン合金、耐熱合金などの切削には、水溶性切削油剤の使用が効果的です。
- 制振エンドミルは一般のエンドミルと比較し、びびり抑制効果がありますが、機械や被削材の剛性がない場合、びびりが発生することがあります。
その際は、上表の回転速度と送り速度を同じ割合で下げるか、もしくは切込み量を小さくしてください。 - 切込み量が小さい場合、回転速度と送り速度を上げることができます。（側面切削・溝切削のみ）
適用被削材
| 炭素鋼・合金鋼・鋳鉄 （＜30HRC） | 工具鋼・プリハードン鋼・高硬度鋼 （≦45HRC） | 高硬度鋼 （≦55HRC） | 高硬度鋼 （＞55HRC） | オーステナイト系 ステンレス鋼 | チタン合金 耐熱合金 | 銅合金 | アルミニウム合金 |
|---|---|---|---|---|---|---|---|
| ◎ | ○ | - | - | ◎ | ◎ | ○ | - |
選定サポート情報
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,780円 ( 7,458円 ) | 1日目 |
6,780円 ( 7,458円 ) | 4日目 |
6,780円 ( 7,458円 ) | 3日目 |
6,780円 ( 7,458円 ) | 4日目 |
6,780円 ( 7,458円 ) | 4日目 |
6,780円 ( 7,458円 ) | 4日目 |
6,780円 ( 7,458円 ) | 4日目 |
6,780円 ( 7,458円 ) | 4日目 |
6,780円 ( 7,458円 ) | 1日目 |
6,780円 ( 7,458円 ) | 4日目 |
7,072円 ( 7,779円 ) | 3日目 |
7,072円 ( 7,779円 ) | 4日目 |
7,072円 ( 7,779円 ) | 4日目 |
7,072円 ( 7,779円 ) | 4日目 |
7,072円 ( 7,779円 ) | 在庫品1日目当日出荷可能 |
7,800円 ( 8,580円 ) | 3日目 |
7,800円 ( 8,580円 ) | 4日目 |
7,800円 ( 8,580円 ) | 4日目 |
7,800円 ( 8,580円 ) | 3日目 |
7,800円 ( 8,580円 ) | 4日目 |
7,800円 ( 8,580円 ) | 3日目 |
7,800円 ( 8,580円 ) | 4日目 |
7,800円 ( 8,580円 ) | 3日目 |
7,800円 ( 8,580円 ) | 4日目 |
7,800円 ( 8,580円 ) | 3日目 |
8,565円 ( 9,422円 ) | 3日目 |
8,565円 ( 9,422円 ) | 4日目 |
8,565円 ( 9,422円 ) | 3日目 |
8,565円 ( 9,422円 ) | 3日目 |
8,565円 ( 9,422円 ) | 4日目 |
8,565円 ( 9,422円 ) | 2日目 |
8,566円 ( 9,423円 ) | 在庫品1日目当日出荷可能 |
8,179円 ( 8,997円 ) | 4日目 |
7,859円 ( 8,645円 ) | 4日目 |
9,206円 ( 10,127円 ) | 4日目 |
8,844円 ( 9,728円 ) | 3日目 |
10,385円 ( 11,424円 ) | 4日目 |
10,385円 ( 11,424円 ) | 4日目 |
11,636円 ( 12,800円 ) | 3日目 |
11,638円 ( 12,802円 ) | 在庫品1日目当日出荷可能 |
13,266円 ( 14,593円 ) | 4日目 |
13,266円 ( 14,593円 ) | 4日目 |
15,015円 ( 16,517円 ) | 1日目 |
18,559円 ( 20,415円 ) | 4日目 |
20,155円 ( 22,171円 ) | 5日目 |
23,408円 ( 25,749円 ) | 4日目 |
32,792円 ( 36,071円 ) | 4日目 |
36,716円 ( 40,388円 ) | 4日目 |
43,617円 ( 47,979円 ) | 4日目 |
66,909円 ( 73,600円 ) | 4日目 |
詳細情報
基本情報
難削材加工用の3枚刃スマートミラクル制振スロッティングエンドミル。
【特長】
・1本で側面、溝加工が可能。
・スマートミラクルコーティング：新開発の耐摩耗性を大幅に向上した（AL、Cr）N系コーティング。
・コーティング膜の平滑化処理により、切削抵抗の低減、切くず排出性が大幅に向上。
・難削材の長寿命、高能率加工に最適な次世代コーティング。
・ZERO-μサーフェス独自の表面処理技術により、平滑なコーティング膜を実現。
・不等リードの採用。
【用途】
・肩削り加工、ランピング加工、3次元倣い加工、溝加工、ヘリカル加工、ポケット加工、正面フライス加工。
ご注意
- 再コーティングは、メーカーオリジナルコートとは異なります。
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
