三菱マテリアル

VFMHVRBCH インパクトミラクルエンドミル

カタログ |

通常単価(税別): 69,824円～107,516円

税込単価: 76,806円～118,268円

VF-MHVRBCH びびりを抑制し、難削材や突出しの長い加工においても安定切...

加工用途（加工形状）
平面 / 側面 / 曲面
工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン
ねじれ角
不等リード・不等分割
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
4
R精度 (μm)
±15
CADデータ有無 (2Ｄ/3Ｄ)
2D/3D
コーティング詳細
インパクトミラクル
刃径公差
-0.03～0mm

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

チタン合金や超耐熱合金などの航空機部品加工に威力を発揮

性能・試験情報

CoolStarシリーズの切削性能のご紹介

●様々な加工において、安定したクーラント供給が可能

深溝の加工を想定

エンドミル	VFSFPRCHD1600（φ16）
被削材	Ti-6Al-4V
回転速度	2,000min^-1（100m/min）
送り速度	400mm/min（0.05mm/tooth）
切削油剤	水溶性切削油剤（0.7MPa）

●ステンレス鋼、チタン合金加工における寿命比較

ステンレス鋼（SUS304）

エンドミル	VF6MHVCHD1600（φ16）
被削材	SUS304
回転速度	3,000min^-1（150m/min）
送り速度	1,800mm/min（0.1mm/tooth）
切削油剤	水溶性切削油剤（0.7MPa）

チタン合金（Ti-6Al-4V）

エンドミル	VF6MHVCHD1600（φ16）
被削材	Ti-6Al-4V
回転速度	3,000min^-1（150m/min）
送り速度	1,800mm/min（0.1mm/tooth）
切削油剤	水溶性切削油剤（0.7MPa）

●ステンレス鋼加工での安定切削領域比較

エンドミル	VF6SVRCH1600（φ16）
被削材	SUS304
回転速度	2,000-4,000min^-1（100-200m/min）
送り速度	600-1,200mm/min（0.05mm/tooth）
切削油剤	水溶性切削油剤（0.7MPa）

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

側面切削

D：エンドミル外径

溝切削

D：エンドミル外径

切削条件時の注意

1）切込み量が小さい場合は、さらに回転速度と送り速度を上げることができます。
2）制振エンドミルは一般のエンドミルと比較しびびり抑制効果がありますが、機械や加工物の取り付け剛性がない場合、びびりが発生することがあります。その際は、上表の回転速度と送り速度を同じ割合で下げるか、もしくは切込み量を小さくしてご使用ください。
3）側面加工の場合はダウンカットを推奨します。

適用被削材

炭素鋼、合金鋼、鋳鉄（<30HRC）	工具鋼、プリハードン鋼（≦45HRC）	高硬度鋼（≦55HRC）	高硬度鋼（>55HRC）	オーステナイト系ステンレス鋼	チタン合金超耐熱合金	鋼合金	アルミニウム合金
-	-	-	-	◎	◎	-	-

選定サポート情報

豊富なシリーズ展開

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

最小発注数量

16	35	1	16	90	1個
16	35	3	16	90	1個
20	45	1	20	110	1個
20	45	3	20	110	1個

通常単価(税別) (税込単価)	通常出荷日

69,824円 ( 76,806円 )	4日目
69,824円 ( 76,806円 )	4日目
107,516円 ( 118,268円 )	4日目
107,516円 ( 118,268円 )	4日目

詳細情報

基本情報

基本情報

VF-MHVRBCH びびりを抑制し、難削材や突出しの長い加工においても安定切削を実現するマルチクーラントホール付制振ラジアスエンドミル

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

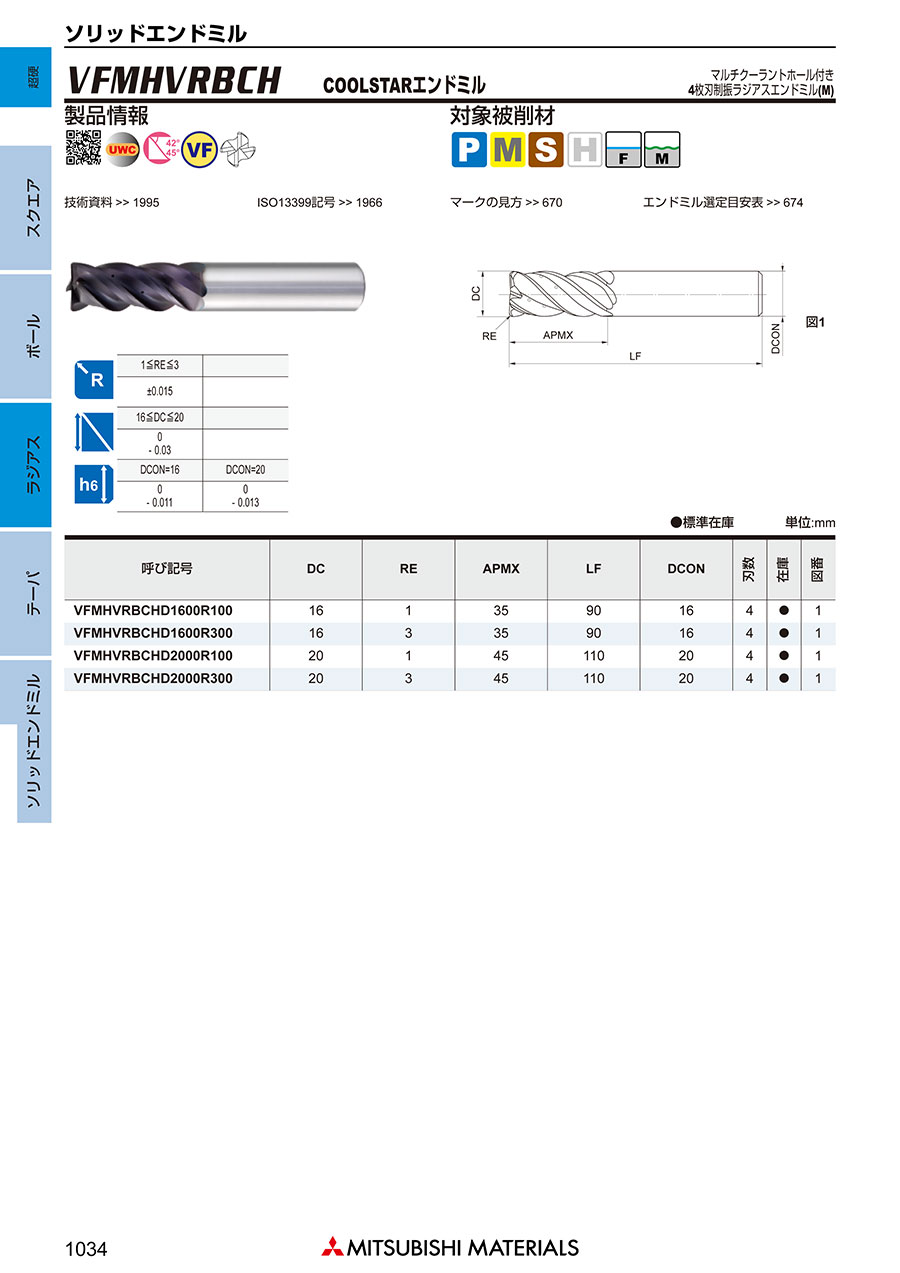

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

MOLDINO(モルディノ・旧三菱日立ツール)
高能率側面切削用エンドミル ER5HS-PN 首下5DCタイプ
オーエスジー
AM-HFC アディティブ・マニュファクチャリング用エンドミル高送りラジアスタイプ
タンガロイ
4・6枚刃中仕上げ～仕上げ・高能率倣い加工用ねじれ角30° TEBL

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
