VF6MHV 6枚刃インパクトミラクル制振エンドミル（M）
- 通常単価(税別)
- 10,787円～73,213円
- 税込単価
- 11,866円～80,534円
高硬度材の加工に対応したエンドミル。【特長】・難削材（ステンレス鋼・チタン合金...
詳細情報を確認する- 加工用途（加工形状）
- 平面 / 側面 / 傾斜切り込み
- 工具材質
- 超硬
- ねじれ角
- 不等リード・不等分割
- コーティング
- 鋼用
- 刃数 (枚)
- 6
- コーナー形状
- アタリ付き
- コーティング詳細
- インパクトミラクル
ご注意
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
商品情報
製品特長・仕様
製品の基本仕様・特長
- 不等リードを採用し、従来品に比べてびびりを抑制！
- 難削材（ステンレス鋼・チタン合金）加工や突出しの長い加工でも安定加工を実現。
- 耐熱性に優れたインパクトミラクルコーティングを適用。高硬度材の加工にも対応！
- 逆段（外径＞シャンク径）仕様のロングシャンクタイプにおいて、立壁の加工段差を抑制する曲面刃を採用。
形状
不等リードでびびり知らず（α°≠β°）
不等リードに適した特殊溝形状で切くず排出性UP
外形図
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
側面切削
| 被削材 | 炭素鋼、合金鋼 （-45HRC） SS400、S50C、SCM等 | ステンレス鋼 SUS304、SUS316等 チタン合金 Ti-6AI-4V等 | 超耐熱合金 インコネル等 | |||
|---|---|---|---|---|---|---|
| 外径 （mm） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） |
| 6 | 10,600 | 2,900 | 8,000 | 2,000 | 2,100 | 320 |
| 8 | 8,000 | 2,900 | 6,000 | 2,000 | 1,600 | 300 |
| 10 | 6,400 | 2,700 | 4,800 | 2,000 | 1,300 | 260 |
| 12 | 5,300 | 2,700 | 4,000 | 2,000 | 1,100 | 230 |
| 16 | 4,000 | 2,200 | 3,000 | 1,600 | 800 | 180 |
| 20 | 3,200 | 1,900 | 2,400 | 1,400 | 640 | 150 |
D=エンドミル外径
炭素鋼・合金鋼・ステンレス鋼・チタン合金等の場合の切込み量基準
超耐熱合金・インコネル等の場合の切込み量基準
切削条件時の注意
1. オーステナイト系ステンレス鋼の切削には、水溶性切削油剤の使用が、超耐熱合金の切削には、不水溶性切削油剤の使用が特に効果的。
2. 切込み量が小さい場合は、回転速度と送り速度をさらに上げることができる。
3. 機械や加工物取り付けの剛性がない場合や、びびり・異常音が発生する場合は、上表の回転速度と送り速度を同じ割合で下げるか、もしくは切込み量を小さくして使用する。
4. ダウンカット推奨。
適用被削材
| 炭素鋼・合金鋼・鋳鉄 （<30HRC） | 工具鋼・プリハードン 鋼・高硬度鋼 （≦45HRC） | 高硬度鋼 （≦55HRC） | 高硬度鋼 （>55HRC） | オーステナイト系 ステンレス鋼 | チタン合金 耐熱合金 | 銅合金 | アルミニウム 合金 |
|---|---|---|---|---|---|---|---|
| ○ | ○ | ○ | - | ◎ | ◎ | - | - |
選定サポート情報
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,787円 ( 11,866円 ) | 3日目 |
14,141円 ( 15,555円 ) | 在庫品1日目当日出荷可能 |
18,693円 ( 20,562円 ) | 4日目 |
23,517円 ( 25,869円 ) | 4日目 |
48,403円 ( 53,243円 ) | 4日目 |
73,213円 ( 80,534円 ) | 4日目 |
詳細情報
基本情報
高硬度材の加工に対応したエンドミル。
【特長】
・難削材（ステンレス鋼・チタン合金）加工や突出しの長い加工でも安定加工を実現。
・耐熱性に優れたインパクトミラクルコーティングを適用。
・新開発の6枚刃不等リード形状により、従来品に比へ?てひ?ひ?りを抑制し、高能率加工を実現。
・逆段（外径>シャンク径）仕様のロングシャンクタイプにおいて、立壁の加工段差を抑制する曲面刃を採用。
【用途】
・ステンレス鋼、チタン合金、インコネルなどの難削材加工に最適。
ご注意
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

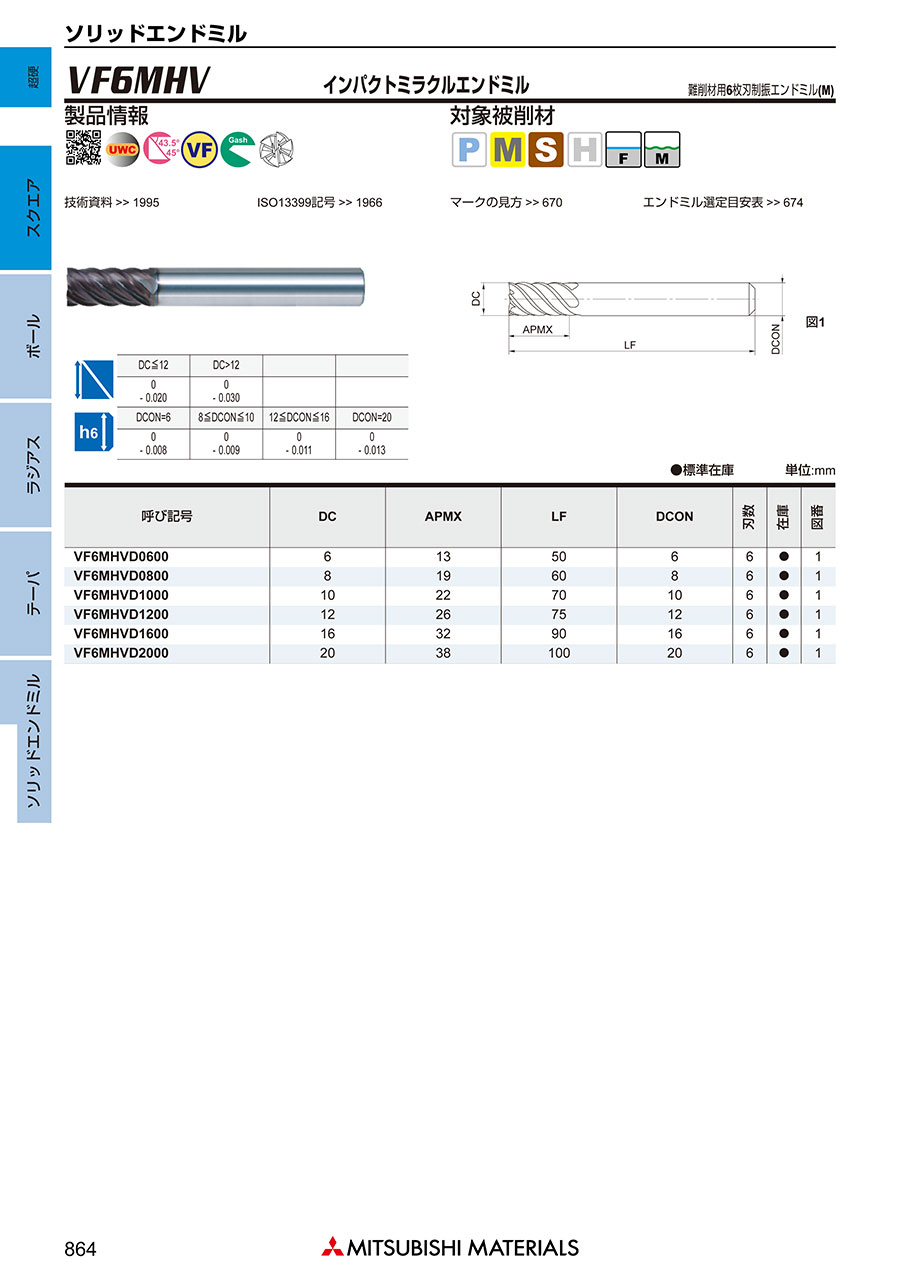

カタログ
