VF4MV インパクトミラクルエンドミル

製品特長・仕様

製品の基本仕様・特長

VF4MV インパクトミラクルエンドミル イメージ

• 高硬度高速加工に対応した不等リード形4枚刃スクエアエンドミル

性能・試験情報

インパクトミラクル制振エンドミルシリーズの切削性能のご紹介

●優れた制振効果により、従来2枚刃エンドミルに比べて幅広い切削条件で安定切削が可能。

エンドミル	VF2MVD0200（φ2）
被削材	SKD61（52HRC）
切削速度	50-200m/min（0.02mm/tooth）
切削方式	ダウンカット、エアブロー

●VF-4MVは高硬度材の加工において、優れた耐びびり性を発揮。

ポケット形状のコーナ部を想定し、直角に移動する工具軌跡にて加工

エンドミル	VF4MVD1000（φ10）
被削材	SKD61（52HRC）
回転速度	2,500min-1（188m/min）
切削速度	600mm/min（0.06mm/tooth）
切削方式	ダウンカット、エアブロー

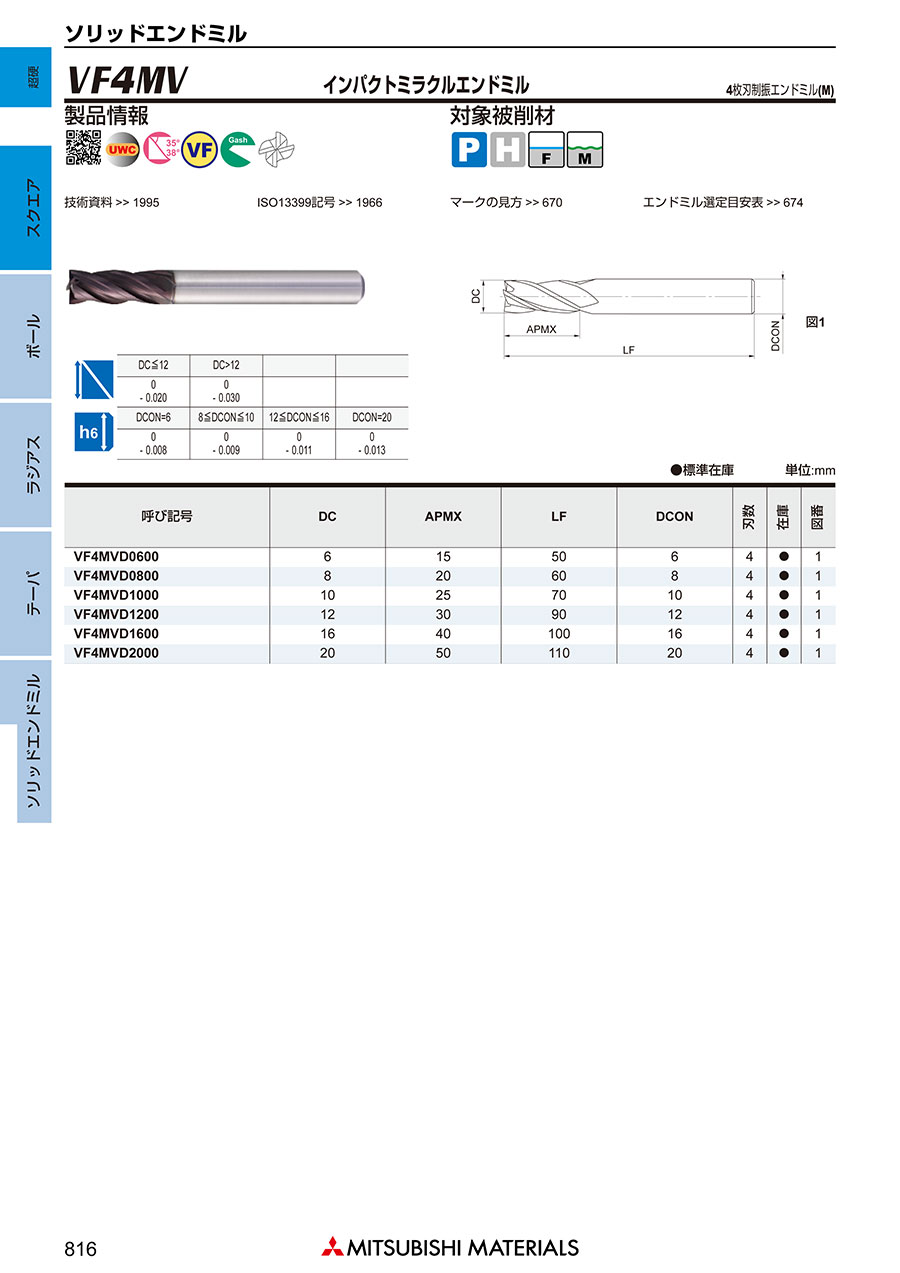

外形図

推奨切削条件

推奨切削条件表

• 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
• 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

切削条件時の注意

1）制振エンドミルは一般のエンドミルと比較し、びびり抑制効果がありますが、機械や加工物の取り付け剛性がない場合、びびりが発生することがあります。その際は、上表の回転速度と送り速度を同じ割合で下げるか、もしくは切込み量を小さくしてご使用ください。
2）溝切削を行う場合は、回転速度を上表の50-70%、送り速度を40-60%まで下げてご使用ください。
3）オーステナイト系ステンレス鋼、チタン合金、耐熱合金にはVF-MHVを推奨します。

適用被削材
