VF2MV インパクトミラクルエンドミル
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
- 高硬度高速加工に対応した不等リード形2枚刃スクエアエンドミル
性能・試験情報
インパクトミラクル制振エンドミルシリーズの切削性能のご紹介
●優れた制振効果により、従来2枚刃エンドミルに比べて幅広い切削条件で安定切削が可能。
| エンドミル | VF2MVD0200（φ2） |
|---|---|
| 被削材 | SKD61（52HRC） |
| 切削速度 | 50-200m/min（0.02mm/tooth） |
| 切削方式 | ダウンカット、エアブロー |
●VF-4MVは高硬度材の加工において、優れた耐びびり性を発揮。
ポケット形状のコーナ部を想定し、直角に移動する工具軌跡にて加工
| エンドミル | VF4MVD1000（φ10） |
|---|---|
| 被削材 | SKD61（52HRC） |
| 回転速度 | 2,500min-1（188m/min） |
| 切削速度 | 600mm/min（0.06mm/tooth） |
| 切削方式 | ダウンカット、エアブロー |

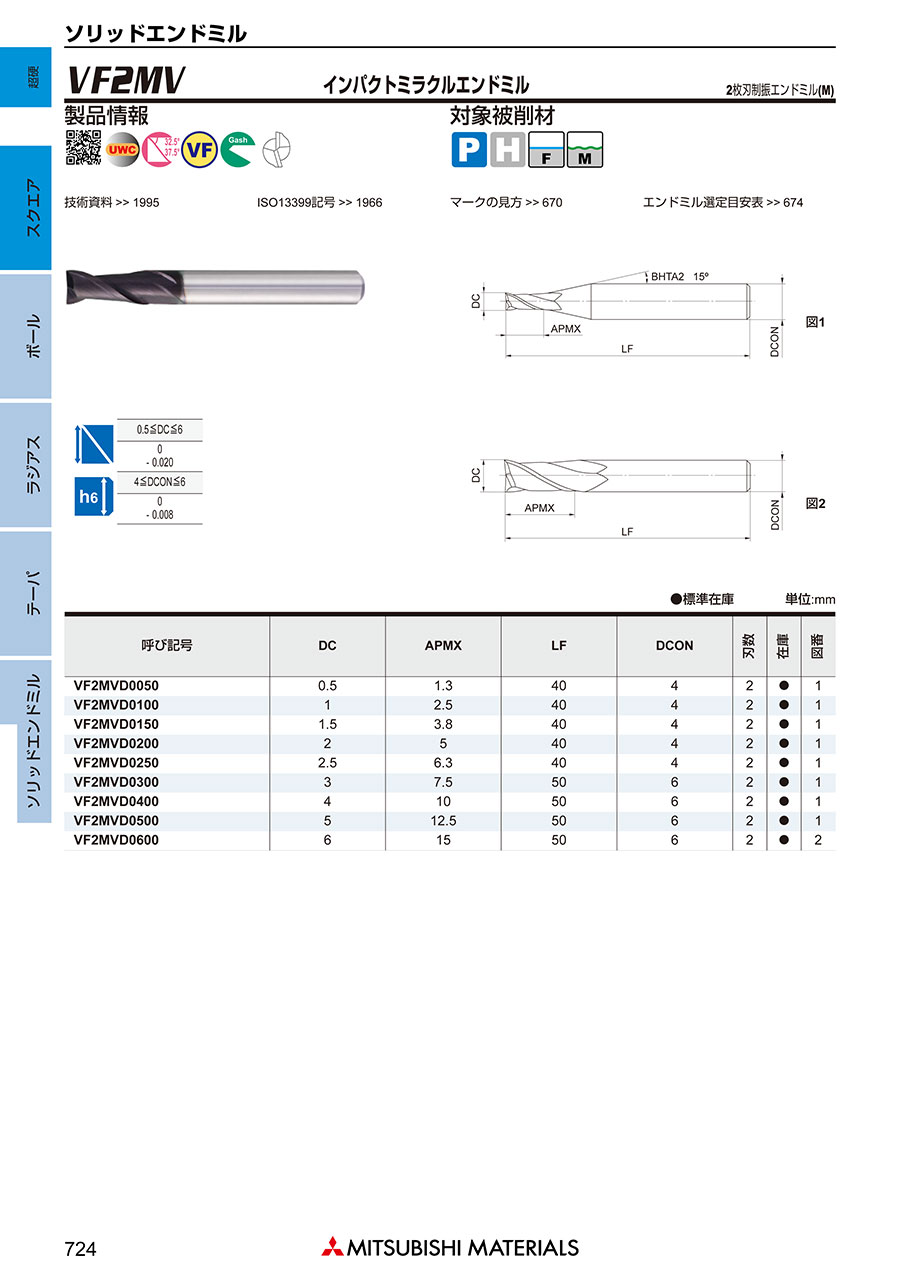

外形図
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
切削条件時の注意
1）制振エンドミルは一般のエンドミルと比較し、びびり抑制効果がありますが、機械や加工物の取り付け剛性がない場合、びびりが発生することがあります。その際は、上表の回転速度と送り速度を同じ割合で下げるか、もしくは切込み量を小さくしてご使用ください。
2）溝切削を行う場合は、回転速度を上表の50-70%、送り速度を40-60%まで下げてご使用ください。
3）オーステナイト系ステンレス鋼、チタン合金、耐熱合金にはVF-MHVを推奨します。
適用被削材
| 炭素鋼・合金鋼・鋳鉄 （<30HRC） | 工具鋼・プリハードン鋼・高硬度鋼 （≦45HRC） | 高硬度鋼 （≦55HRC） | 高硬度鋼 （>55HRC） | オーステナイト系 ステンレス鋼 | チタン合金 耐熱合金 | 銅合金 | アルミニウム合金 |
|---|---|---|---|---|---|---|---|
| ○ | ◎ | ◎ | ◎ | - | - | - | - |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,048円 ( 8,853円 ) | 4日目 |
7,072円 ( 7,779円 ) | 4日目 |
7,072円 ( 7,779円 ) | 4日目 |
7,072円 ( 7,779円 ) | 3日目 |
7,072円 ( 7,779円 ) | 4日目 |
8,414円 ( 9,255円 ) | 4日目 |
7,837円 ( 8,621円 ) | 4日目 |
8,500円 ( 9,350円 ) | 4日目 |
8,661円 ( 9,527円 ) | 4日目 |
詳細情報
基本情報
不等リード採用でびびり知らずのエンドミルです。
【特長】
・高硬度高速加工に対応した不等リード形2枚刃スクエアエンドミルです。
・高剛性断面及び制振効果により、優れた耐チッピング性を発揮します。
・耐熱性に優れたインパクトミラクルコーティングを採用します。
・高硬度材の加工で優れた性能を発揮します。
【用途】
・肩削り加工、ランピング加工、3次元倣い加工、溝加工、ヘリカル加工、ポケット加工、正面フライス加工に適用します。
ご注意
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
