MHS WSTARドリル（内部給油形）
- 通常単価(税別)
- 8,520円～26,221円
- 税込単価
- 9,372円～28,843円
金型加工用の超硬ソリッドドリル。【特長】・高い座屈強度とユニークなダブルマージ...
詳細情報を確認する商品情報
製品特長・仕様
製品の基本仕様・特長
金型の安定加工を実現させた独自の切れ刃形状&ダブルマージン形状
金型の安定加工を実現させた高強度形状
強靭なドリル材種
長寿命ミラクルコーティング VP15TF
ミラクルコーティングVP15TFは、35～55HRCの金型材の加工に最適です。
性能・試験情報
高精度（拡大代）（48-50HRC）
金型加工に特化した独自形状により高い穴精度を実現しました。
被削材 : DH31S （48-50HRC）
使用工具 : MHS0500L090B
ドリル径 : DC=φ5mm
穴深さ : 70mm （l=DC×14）
切削速度 : vc=20m/min
送り量 : fr=0.15mm/rev（ノンステップ）
加工形態 : 湿式切削（水溶性内部給油 2MPa）
使用機械 : 立形MC
＜ガイド穴切削条件＞
使用工具 : MHS0500L020B
ドリル径 : DC=φ5mm
穴深さ : 5mm （l=DC）
切削速度 : vc=20m/min
送り量 : fr=0.15mm/rev
高精度（面粗さ）（48-50HRC）
金型加工に特化した独自形状により高い穴品位を実現しました。
被削材 : SKD11 （48-50HRC）
使用工具 : MHS0500L120B
ドリル径 : DC=φ5mm
穴深さ : 100mm 貫通 （l=DC×20）
切削速度 : vc=20m/min
送り量 : fr=0.10mm/rev（ノンステップ）
加工形態 : 湿式切削（水溶性内部給油 2MPa）
使用機械 : 立形MC
＜ガイド穴切削条件＞
使用工具 : MHS0500L020B
ドリル径 : DC=φ5mm
穴深さ : 5mm （l=DC）
切削速度 : vc=20m/min
送り量 : fr=0.10mm/rev
高精度（穴位置精度）（17HRC）
冷間用の合金工具鋼SKD11（17HRC）にて、穴位置精度を測定した結果、MHSは高精度な位置精度が得られます。
被削材 : SKD11 （17HRC）
使用工具 : MHS0100L035B
ドリル径 : DC=φ1mm
穴深さ : 25mm 貫通 （l=DC×25）
切削速度 : vc=40m/min
送り量 : fr=0.04mm/rev（ノンステップ）
加工形態 : 湿式切削（水溶性 2MPa）
使用機械 : 立形MC
＜ガイド穴切削条件＞
使用工具 : MHS0100L006B
ドリル径 : DC=φ1mm
穴深さ : 2mm （l=DC×2）
切削速度 : vc=50m/min
送り量 : fr=0.04mm/rev
外形図
使用方法・使用事例
使用方法
MHSロングタイプドリル（L/D=10以上）の上手な使い方
平坦な面加工の場合（止まり穴加工の場合）
断続加工を含む場合（加工部位が傾斜面､あるいは異形状の場合。貫通部が傾斜面､あるいは異形状の場合｡）
使用事例
高能率加工（ノンステップ送り）（40HRC）
金型加工に特化した独自形状により高能率深穴加工を実現します。
被削材 : CENA1 （40HRC）
使用工具 : MHS0600L150B
ドリル径 : DC=φ6mm
穴深さ : 115mm （l=DC×19）
切削速度 : vc=60m/min
送り量 : fr=0.15mm/rev（ノンステップ）
加工形態 : 湿式切削（水溶性内部給油 2MPa）
使用機械 : 立形MC
＜ガイド穴切削条件＞
使用工具 : MHS0600L030B
ドリル径 : DC=φ6mm
穴深さ : 6mm （l=DC）
切削速度 : vc=60m/min
送り量 : fr=0.15mm/rev
被削材別切削性能
●STAVAX （33HRC）
●STAVAX ESR （52HRC）
被削材 : STAVAX ESR（52 HRC）
使用工具 : MHS0200L065B
ドリル径 : DC=φ2mm
穴深さ : 50mm 貫通 （l=DC×25）
切削速度 : vc=50m/min
送り量 : fr=0.04mm/rev（ノンステップ）
加工形態 : 湿式切削（水溶性内部給油 2MPa）（塩素フリー）
使用機械 : 立形MC
使用工具 : MHS0200L010B
ドリル径 : DC=φ2mm
穴深さ : 4mm （l=DC×2）
切削速度 : vc=50m/min
送り量 : fr=0.04mm/rev
●DAC55 （45HRC）
●DH31S （50HRC）
動力波形の変化
●SKD11 （55HRC）
5穴加工時の切れ刃状況
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
切削条件時の注意
注1） L/D10以上の長さの製品をご使用する場合は、ガイド穴をあけてご使用ください（遠心力により工具が振れかい離、折損する恐れがあります）。
注2） 径公差の設定が汎用ドリルと異なることからガイド穴加工用ドリルは、MHSドリルの最短溝長製品を推奨します。
注3） MHS形は全てシュリンクフィットホルダ（焼ばめクランプ）にも対応可能です。
注4） 各径の一番短いタイプはガイド穴加工用としてご使用ください。
選定サポート情報
技術情報
上手な使い方
安全について
- 切れ刃や切りくずには直接素手で触らないでください。
- 推奨条件の範囲内で使用し、工具交換は早めに行ってください。
- 高温の切りくずが飛散したり、長く伸びた切りくずが排出されることがあります。安全カバーや保護めがねなどの保護具を使用してください。
- 不水溶性切削油剤を使用する場合は、防火対策を必ず行ってください。
- 工具を回転して使用する場合、必ず試運転を実施し振れ、振動、異常音がないことを確認してください。
- 切削工具で研削加工や加熱すると粉塵や煙霧（ミスト）発生します。多量に吸入したり、飲み込んだり、目や皮膚と接触したりすると、人体に有害な場合があります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
25,439円 ( 27,983円 ) | 在庫品1日目当日出荷可能 |
21,244円 ( 23,368円 ) | 在庫品1日目当日出荷可能 |
11,541円 ( 12,695円 ) | 在庫品1日目当日出荷可能 |
21,898円 ( 24,088円 ) | 在庫品1日目当日出荷可能 |
8,520円 ( 9,372円 ) | 在庫品1日目当日出荷可能 |
16,250円 ( 17,875円 ) | 在庫品1日目当日出荷可能 |
26,221円 ( 28,843円 ) | 在庫品1日目当日出荷可能 |
13,599円 ( 14,959円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
金型加工用の超硬ソリッドドリル。
【特長】
・高い座屈強度とユニークなダブルマージン。
・内部給油形。
・焼入鋼の穴加工が変わる。
・樹脂金型、ダイカスト金型のエジェクタピンの高精度深穴加工が可能。
【用途】
・金型のエジェクタピンの高精度深穴加工を実現。
・35HRCから55HRCの高硬度鋼のノンステップ長寿命加工が可能。
・熱処理工程の工数削減に最適。
ご注意
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

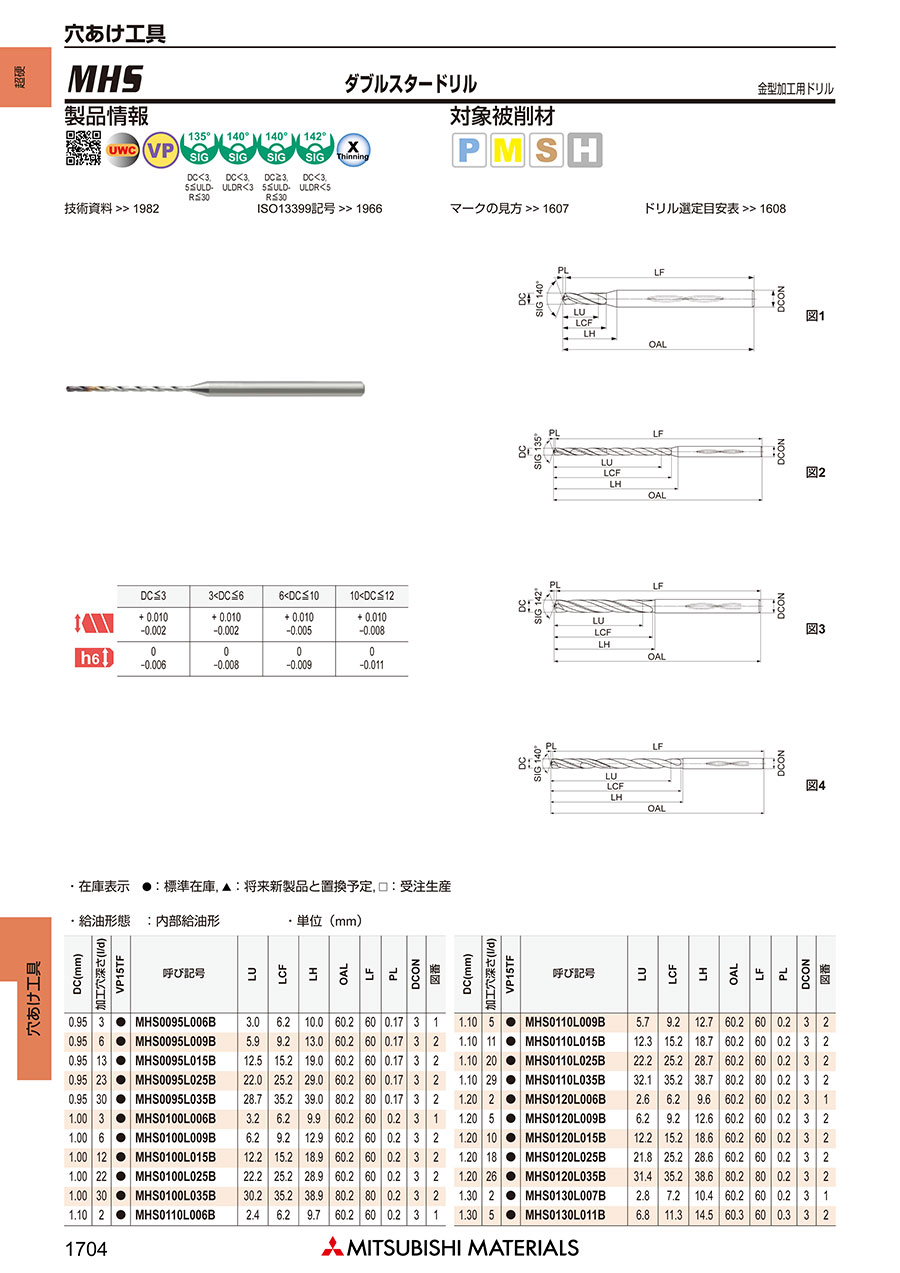

カタログ
