VOX400形正面フライス

製品特長・仕様

製品の基本仕様・特長

カッタボディの特長

●高剛性
インサートを縦置きに配置し、主分力方向の切削力を厚み方向で受けることにより、極めて高い剛性を実現しました。

●容易なインサートクランプ
ホルダ側面方向からインサートクランプを行うことで、クランプ・アンクランプが容易で、操作性に優れています。

●豊富な製品ラインナップ
ホルダは、標準形と高い生産性を発揮する多刃形・超多刃形を規格化しており、多彩な鋳鉄荒加工のニーズにお応えします。

インサートの特長

●鋳鉄用インサート材種
＜MC5020＞
・鋳鉄加工の第1推奨材種です。
・極めて平滑な表面の「ブラック・スーパー・イーブンコート」技術を採用し、溶着を抑制することで長寿命加工を実現します。
・加工時はドライを推奨いたします。

＜VP15TF＞
・汎用性に優れるPVDコーティング材種です。
・不安定な切削や剛性の低い被削材、また、FCD材の加工に最適です。
・湿式加工にも対応可能です。

●ユニークな縦刃形インサート
・高い刃先強度を持ちながら8コーナーの使用が可能です。
・凸曲線切れ刃&ねじれ逃げ面で、耐欠損性が大幅にアップ。
・最大切り込み量10mmまで可能に。

優れた切削性能

「凸曲線切れ刃」&「ねじれ逃げ面」の独創的なインサート形状により良好な切れ味と驚異的な耐欠損性を発揮します。

●インサートの耐欠損性

<切削条件>
ホルダ：VOX400R08008C（φ80）
インサート：SONX1206PER（MC5020）
被削材：FCD700
切削速度：200m/min
1刃当りの送り：Var.
切込み量：ap=5mm,ae=40mm
切削油剤：乾式

●VP15TFの寿命試験結果

<切削条件>
ホルダ：VOX400R08008C（φ80）
インサート：SONX1206PER（VP15TF）
被削材：FCD700
切削速度：120m/min
1刃当りの送り：0.2mm/tooth
切込み量：ap=3mm,ae=50mm
切削油剤：湿式

●刃数の選択

刃数は使用環境によって使い分けます。高い剛性が確保できる場合は刃数を増やすことができ、高能率加工が可能です。FC材で、ワーク・機械剛性が高い場合は、ファインピッチやスーパーファインピッチをお勧めいたします。

●ファインピッチ、EXファインピッチの上手な使い方
ファインピッチ・EXファインピッチのカッタをご利用になるときは、切くずポケットが小さくなるため、切くずがのびやすいFCD材では注意が必要です。以下の切り込み限界線図を参考に、
軸方向切り込みと切削幅が限界線図を超えない範囲内でご利用ください。

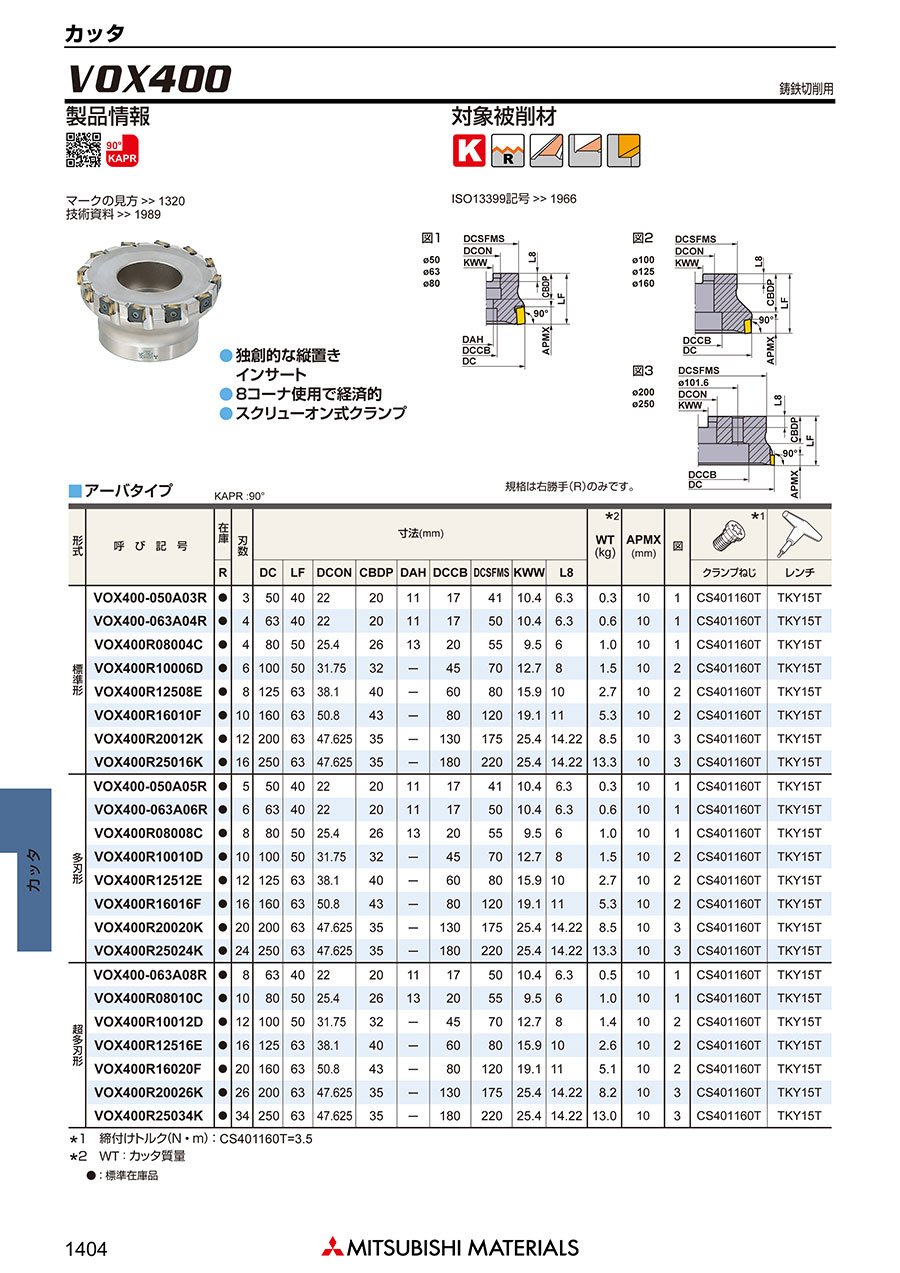

外形図

アーバタイプ



ミリサイズアーバ用
※カッタ取付け穴（D₉）がミリサイズです。

使用方法・使用事例

使用方法

●本事例を参考に、機械仕様・ワーク形状・クランプ方法などに応じて切削条件をご調整ください。

推奨切削条件

推奨切削条件表

• 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
• 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

■VOX400標準形

■VOX400多刃形

■VOX400超多刃形

●D₁はカッタ径です。
●ワイパーインサートを使用する際は、1刃当たりの送り量を通常の半分に下げて使用してください。

切削条件時の注意

■有効なワイパー刃幅

インサート単体のワイパー刃幅は5.5mmですが、図のように仕上げ面上のワイパー刃幅は4.5mmです。
1枚のワイパー刃で1回転あたりの送りfr=4mmまで対応可能です。Fr=4mmを超える場合は複数のワイパーを使用してください。刃数が24枚以上のホルダを使用する場合はfr=4mmを超える可能性があり、注意が必要です。

適用被削材
