三菱マテリアル

GYモジュラーホルダ（内径90°ストレートホルダ）

カタログ |

通常単価(税別): 22,750円～41,875円

税込単価: 25,025円～46,063円

多彩なホルダ、インサートの組み合わせでさまざまな加工に対応可能。【特長】・独自...

加工用途
溝入れ / 倣い / 横送り
ホルダ角度 (°)
90
油穴（オイルホール）
○
商品タイプ
ホルダ
シャンク材質
鋼

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が48型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

GYモジュラーホルダ（内径90°ストレートホルダ）の寸法の例

一体型（クーラント穴付き）の寸法図A／寸法図B

モジュラー型（クーラント穴付き）の寸法図C／寸法図D

シートサイズ	寸法（mm）			タイプ	勝手（R／L）	呼び記号	図	寸法（mm）
シートサイズ	CW	CDX	DMIN	タイプ	勝手（R／L）	ホルダ	図	DCON	LF	LDRED	WF	F2	H
D	2.00 2.24	6	25	一体型	R	GYAR20K90A-D06	B	20	125	30	14.5	4.5	18
				一体型	L	GYAL20K90A-D06	B	20	125	30	14.5	4.5	18
				一体型	R	GYAR20Q90A-D06	A	20	180	30	14.5	4.5	18
				一体型	L	GYAL20Q90A-D06	A	20	180	30	14.5	4.5	18
			32	一体型	R	GYAR25K90B-D06	B	25	125	40	19	6.5	23
				一体型	L	GYAL25K90B-D06	B	25	125	40	19	6.5	23
				一体型	R	GYAR25R90B-D06	A	25	200	40	19	6.5	23
				一体型	L	GYAL25R90B-D06	A	25	200	40	19	6.5	23
		4-9.5	40	モジュラー型	R	GYDR32L90C-M20L	D	32	140	50	22	6	30
				モジュラー型	L	GYDL32L90C-M20R	D	32	140	50	22	6	30
				モジュラー型	R	GYDR32S90C-M20L	C	32	250	50	22	6	30
				モジュラー型	L	GYDL32S90C-M20R	C	32	250	50	22	6	30
		5.5-9.5	50	モジュラー型	R	GYDR40M90D-M20L	D	40	150	60	28	8	37
				モジュラー型	L	GYDL40M90D-M20R	D	40	150	60	28	8	37
				モジュラー型	R	GYDR40T90D-M20L	C	40	300	60	28	8	37
				モジュラー型	L	GYDL40T90D-M20R	C	40	300	60	28	8	37
		7-11.5	60	モジュラー型	R	GYDR40M90D-M25L	D	40	150	60	28	8	37
				モジュラー型	L	GYDL40M90D-M25R	D	40	150	60	28	8	37
				モジュラー型	R	GYDR40T90D-M25L	C	40	300	60	28	8	37
				モジュラー型	L	GYDL40T90D-M25R	C	40	300	60	28	8	37
			70	モジュラー型	R	GYDR50P90F-M25L	D	50	170	80	34	9	47
				モジュラー型	L	GYDL50P90F-M25R	D	50	170	80	34	9	47
				モジュラー型	R	GYDR50T90F-M25L	C	50	300	80	34	9	47
				モジュラー型	L	GYDL50T90F-M25R	C	50	300	80	34	9	47
E	2.39 2.50 2.74	6	25	一体型	R	GYAR20K90A-E06	B	20	125	30	14.5	4.5	18
				一体型	L	GYAL20K90A-E06	B	20	125	30	14.5	4.5	18
				一体型	R	GYAR20Q90A-E06	A	20	180	30	14.5	4.5	18
				一体型	L	GYAL20Q90A-E06	A	20	180	30	14.5	4.5	18
			32	一体型	R	GYAR25K90B-E06	B	25	125	40	19	6.5	23
				一体型	L	GYAL25K90B-E06	B	25	125	40	19	6.5	23
				一体型	R	GYAR25R90B-E06	A	25	200	40	19	6.5	23
				一体型	L	GYAL25R90B-E06	A	25	200	40	19	6.5	23
F	3.00 3.18 3.24	6	32	一体型	R	GYAR25R90B-F06	A	25	200	40	19	6.5	23
F	3.00 3.18 3.24	6	32	一体型	L	GYAL25R90B-F06	A	25	200	40	19	6.5	23

※ 表記した寸法は、基準インサートにおける値です。その他のインサートを装着した場合は、LF、LDRED、WF、F2が異なる事があります。

型番リスト

表示件数

型番

適合刃幅

(mm)

最小加工径

(mm)

最大溝深さ

(mm)

勝手

タイプ

シャンク径

(mm)

全長

(mm)

シャンク高さ

(mm)

シャンク幅

(mm)

トラスココード

CADデータ有無

(2D/3D)

刃先距離

クランプ方式

適合チップ

適合モジュラーブレード

クランプねじ

レンチ

締付けトルク

(N・ｍ)

最小発注数量

2、2.24	25	6	左	一体型	20	125	18	20	-	2D/3D	14.5	スプリングクランプ	GY○○0200/0224D○○○○	-	GY05016S	TKY20R	5	1個
2.39、2.5、2.74	25	6	左	一体型	20	125	18	20	656-9960	2D/3D	14.5	スプリングクランプ	GY○○0239/0250/0274E○○○○	-	GY05016S	TKY20R	5	1個
3、3.18、3.24	25	6	左	一体型	20	125	18	20	656-9978	2D/3D	14.5	スプリングクランプ	GY○○0300/0318/0324F○○○○	-	GY05016S	TKY20R	5	1個
2、2.24	25	6	左	一体型	20	180	18	20	-	2D/3D	14.5	スプリングクランプ	GY○○0200/0224D○○○○	-	GY05016S	TKY20R	5	1個
2.39、2.5、2.74	25	6	左	一体型	20	180	18	20	657-5005	2D/3D	14.5	スプリングクランプ	GY○○0239/0250/0274E○○○○	-	GY05016S	TKY20R	5	1個
3、3.18、3.24	25	6	左	一体型	20	180	18	20	657-5013	2D/3D	14.5	スプリングクランプ	GY○○0300/0318/0324F○○○○	-	GY05016S	TKY20R	5	1個
2、2.24	32	6	左	一体型	25	125	23	25	-	2D/3D	19	スプリングクランプ	GY○○0200/0224D○○○○	-	GY05016S	TKY20R	5	1個
2.39、2.5、2.74	32	6	左	一体型	25	125	23	25	657-5030	2D/3D	19	スプリングクランプ	GY○○0239/0250/0274E○○○○	-	GY05016S	TKY20R	5	1個
3、3.18、3.24	32	6	左	一体型	25	125	23	25	657-5048	2D/3D	19	スプリングクランプ	GY○○0300/0318/0324F○○○○	-	GY05016S	TKY20R	5	1個
4、4.24	32	7	左	一体型	25	125	23	25	-	2D/3D	19	スプリングクランプ	GY○○0400/0424G○○○○	-	GY05016S	TKY20R	5	1個
4.75、5、5.24	32	7	左	一体型	25	125	23	25	657-5064	2D/3D	19	スプリングクランプ	GY○○0475/0500/0524H○○○○	-	GY05016S	TKY20R	5	1個
2、2.24	32	6	左	一体型	25	200	23	25	-	2D/3D	19	スプリングクランプ	GY○○0200/0224D○○○○	-	GY05016S	TKY20R	5	1個
2.39、2.5、2.74	32	6	左	一体型	25	200	23	25	657-5081	2D/3D	19	スプリングクランプ	GY○○0239/0250/0274E○○○○	-	GY05016S	TKY20R	5	1個
3、3.18、3.24	32	6	左	一体型	25	200	23	25	657-5099	2D/3D	19	スプリングクランプ	GY○○0300/0318/0324F○○○○	-	GY05016S	TKY20R	5	1個
4、4.24	32	7	左	一体型	25	200	23	25	-	2D/3D	19	スプリングクランプ	GY○○0400/0424G○○○○	-	GY05016S	TKY20R	5	1個
4.75、5、5.24	32	7	左	一体型	25	200	23	25	657-5111	2D/3D	19	スプリングクランプ	GY○○0475/0500/0524H○○○○	-	GY05016S	TKY20R	5	1個
2、2.24	25	6	右	一体型	20	125	18	20	-	2D/3D	14.5	スプリングクランプ	GY○○0200/0224D○○○○	-	GY05016S	TKY20R	5	1個
2.39、2.5、2.74	25	6	右	一体型	20	125	18	20	657-5137	2D/3D	14.5	スプリングクランプ	GY○○0239/0250/0274E○○○○	-	GY05016S	TKY20R	5	1個
3、3.18、3.24	25	6	右	一体型	20	125	18	20	657-5145	2D/3D	14.5	スプリングクランプ	GY○○0300/0318/0324F○○○○	-	GY05016S	TKY20R	5	1個
2、2.24	25	6	右	一体型	20	180	18	20	-	2D/3D	14.5	スプリングクランプ	GY○○0200/0224D○○○○	-	GY05016S	TKY20R	5	1個
2.39、2.5、2.74	25	6	右	一体型	20	180	18	20	657-5161	2D/3D	14.5	スプリングクランプ	GY○○0239/0250/0274E○○○○	-	GY05016S	TKY20R	5	1個
3、3.18、3.24	25	6	右	一体型	20	180	18	20	657-5170	2D/3D	14.5	スプリングクランプ	GY○○0300/0318/0324F○○○○	-	GY05016S	TKY20R	5	1個
2、2.24	32	6	右	一体型	25	125	23	25	-	2D/3D	19	スプリングクランプ	GY○○0200/0224D○○○○	-	GY05016S	TKY20R	5	1個
2.39、2.5、2.74	32	6	右	一体型	25	125	23	25	657-5196	2D/3D	19	スプリングクランプ	GY○○0239/0250/0274E○○○○	-	GY05016S	TKY20R	5	1個
3、3.18、3.24	32	6	右	一体型	25	125	23	25	657-5200	2D/3D	19	スプリングクランプ	GY○○0300/0318/0324F○○○○	-	GY05016S	TKY20R	5	1個
4、4.24	32	7	右	一体型	25	125	23	25	-	2D/3D	19	スプリングクランプ	GY○○0400/0424G○○○○	-	GY05016S	TKY20R	5	1個
4.75、5、5.24	32	7	右	一体型	25	125	23	25	657-5226	2D/3D	19	スプリングクランプ	GY○○0475/0500/0524H○○○○	-	GY05016S	TKY20R	5	1個
2、2.24	32	6	右	一体型	25	200	23	25	-	2D/3D	19	スプリングクランプ	GY○○0200/0224D○○○○	-	GY05016S	TKY20R	5	1個
2.39、2.5、2.74	32	6	右	一体型	25	200	23	25	657-5242	2D/3D	19	スプリングクランプ	GY○○0239/0250/0274E○○○○	-	GY05016S	TKY20R	5	1個
3、3.18、3.24	32	6	右	一体型	25	200	23	25	657-5251	2D/3D	19	スプリングクランプ	GY○○0300/0318/0324F○○○○	-	GY05016S	TKY20R	5	1個
4、4.24	32	7	右	一体型	25	200	23	25	-	2D/3D	19	スプリングクランプ	GY○○0400/0424G○○○○	-	GY05016S	TKY20R	5	1個
4.75、5、5.24	32	7	右	一体型	25	200	23	25	657-5277	2D/3D	19	スプリングクランプ	GY○○0475/0500/0524H○○○○	-	GY05016S	TKY20R	5	1個
2～5.24	40	4～11.5	左	モジュラー型（ブレード）	32	140	30	32	-	3D	22	クランプオン（C）	GY○○0200/0224D○○○○、GY○○0239/0250/0274E○○○○、GY○○0300/0318/0324F○○○○、GY○○0400/0424G○○○○、GY○○0475/0500/0524H○○、GY○○0600/0631/0635J○○○○	GYM20RA-○○○	GY06013M	TKY30R、TKY15D	6	1個
2～5.24	40	4～11.5	左	モジュラー型（ブレード）	32	250	30	32	-	3D	22	クランプオン（C）	GY○○0200/0224D○○○○、GY○○0239/0250/0274E○○○○、GY○○0300/0318/0324F○○○○、GY○○0400/0424G○○○○、GY○○0475/0500/0524H○○、GY○○0600/0631/0635J○○○○	GYM20RA-○○○	GY06013M	TKY30R、TKY15D	6	1個
2～5.24	50	5.5～11.5	左	モジュラー型（ブレード）	40	150	37	40	-	3D	28	クランプオン（C）	GY○○0200/0224D○○○○、GY○○0239/0250/0274E○○○○、GY○○0300/0318/0324F○○○○、GY○○0400/0424G○○○○、GY○○0475/0500/0524H○○、GY○○0600/0631/0635J○○○○	GYM20RA-○○○	GY06013M	TKY30R、TKY15D	6	1個
2～6.35	60	7～13	左	モジュラー型（ブレード）	40	150	37	40	-	3D	28	クランプオン（C）	GY○○0200/0224D○○○○、GY○○0239/0250/0274E○○○○、GY○○0300/0318/0324F○○○○、GY○○0400/0424G○○○○、GY○○0475/0500/0524H○○、GY○○0600/0631/0635J○○○○	GYM25RA-○○○	GY06013M	TKY30R、TKY25D	6	1個
2～5.24	50	5.5～11.5	左	モジュラー型（ブレード）	40	300	37	40	-	3D	28	クランプオン（C）	GY○○0200/0224D○○○○、GY○○0239/0250/0274E○○○○、GY○○0300/0318/0324F○○○○、GY○○0400/0424G○○○○、GY○○0475/0500/0524H○○、GY○○0600/0631/0635J○○○○	GYM20RA-○○○	GY06013M	TKY30R、TKY15D	6	1個
2～6.35	60	7～13	左	モジュラー型（ブレード）	40	300	37	40	-	3D	28	クランプオン（C）	GY○○0200/0224D○○○○、GY○○0239/0250/0274E○○○○、GY○○0300/0318/0324F○○○○、GY○○0400/0424G○○○○、GY○○0475/0500/0524H○○、GY○○0600/0631/0635J○○○○	GYM25RA-○○○	GY06013M	TKY30R、TKY25D	6	1個
2～6.35	70	7～13	左	モジュラー型（ブレード）	50	170	47	50	-	3D	34	クランプオン（C）	GY○○0200/0224D○○○○、GY○○0239/0250/0274E○○○○、GY○○0300/0318/0324F○○○○、GY○○0400/0424G○○○○、GY○○0475/0500/0524H○○、GY○○0600/0631/0635J○○○○	GYM25RA-○○○	GY06013M	TKY30R、TKY25D	6	1個
2～6.35	70	7～13	左	モジュラー型（ブレード）	50	300	47	50	-	3D	34	クランプオン（C）	GY○○0200/0224D○○○○、GY○○0239/0250/0274E○○○○、GY○○0300/0318/0324F○○○○、GY○○0400/0424G○○○○、GY○○0475/0500/0524H○○、GY○○0600/0631/0635J○○○○	GYM25RA-○○○	GY06013M	TKY30R、TKY25D	6	1個
2～5.24	40	4～11.5	右	モジュラー型（ブレード）	32	140	30	32	-	3D	22	クランプオン（C）	GY○○0200/0224D○○○○、GY○○0239/0250/0274E○○○○、GY○○0300/0318/0324F○○○○、GY○○0400/0424G○○○○、GY○○0475/0500/0524H○○、GY○○0600/0631/0635J○○○○	GYM20LA-○○○	GY06013M	TKY30R、TKY15D	6	1個
2～5.24	40	4～11.5	右	モジュラー型（ブレード）	32	250	30	32	-	3D	22	クランプオン（C）	GY○○0200/0224D○○○○、GY○○0239/0250/0274E○○○○、GY○○0300/0318/0324F○○○○、GY○○0400/0424G○○○○、GY○○0475/0500/0524H○○、GY○○0600/0631/0635J○○○○	GYM20LA-○○○	GY06013M	TKY30R、TKY15D	6	1個
2～5.24	50	5.5～11.5	右	モジュラー型（ブレード）	40	150	37	40	-	3D	28	クランプオン（C）	GY○○0200/0224D○○○○、GY○○0239/0250/0274E○○○○、GY○○0300/0318/0324F○○○○、GY○○0400/0424G○○○○、GY○○0475/0500/0524H○○、GY○○0600/0631/0635J○○○○	GYM20LA-○○○	GY06013M	TKY30R、TKY15D	6	1個
2～6.35	60	7～13	右	モジュラー型（ブレード）	40	150	37	40	-	3D	28	クランプオン（C）	GY○○0200/0224D○○○○、GY○○0239/0250/0274E○○○○、GY○○0300/0318/0324F○○○○、GY○○0400/0424G○○○○、GY○○0475/0500/0524H○○、GY○○0600/0631/0635J○○○○	GYM25LA-○○○	GY06013M	TKY30R、TKY25D	6	1個
2～5.24	50	5.5～11.5	右	モジュラー型（ブレード）	40	300	37	40	-	3D	28	クランプオン（C）	GY○○0200/0224D○○○○、GY○○0239/0250/0274E○○○○、GY○○0300/0318/0324F○○○○、GY○○0400/0424G○○○○、GY○○0475/0500/0524H○○、GY○○0600/0631/0635J○○○○	GYM20LA-○○○	GY06013M	TKY30R、TKY15D	6	1個
2～6.35	60	7～13	右	モジュラー型（ブレード）	40	300	37	40	-	3D	28	クランプオン（C）	GY○○0200/0224D○○○○、GY○○0239/0250/0274E○○○○、GY○○0300/0318/0324F○○○○、GY○○0400/0424G○○○○、GY○○0475/0500/0524H○○、GY○○0600/0631/0635J○○○○	GYM25LA-○○○	GY06013M	TKY30R、TKY25D	6	1個
2～6.35	70	7～13	右	モジュラー型（ブレード）	50	170	47	50	-	3D	34	クランプオン（C）	GY○○0200/0224D○○○○、GY○○0239/0250/0274E○○○○、GY○○0300/0318/0324F○○○○、GY○○0400/0424G○○○○、GY○○0475/0500/0524H○○、GY○○0600/0631/0635J○○○○	GYM25LA-○○○	GY06013M	TKY30R、TKY25D	6	1個
2～6.35	70	7～13	右	モジュラー型（ブレード）	50	300	47	50	-	3D	34	クランプオン（C）	GY○○0200/0224D○○○○、GY○○0239/0250/0274E○○○○、GY○○0300/0318/0324F○○○○、GY○○0400/0424G○○○○、GY○○0475/0500/0524H○○、GY○○0600/0631/0635J○○○○	GYM25LA-○○○	GY06013M	TKY30R、TKY25D	6	1個

通常単価(税別) (税込単価)	通常出荷日

24,408円 ( 26,849円 )	5日目
23,450円 ( 25,795円 )	4日目
23,450円 ( 25,795円 )	4日目
25,259円 ( 27,785円 )	4日目
25,259円 ( 27,785円 )	4日目
25,259円 ( 27,785円 )	4日目
25,393円 ( 27,932円 )	3日目
25,393円 ( 27,932円 )	4日目
25,393円 ( 27,932円 )	3日目
25,393円 ( 27,932円 )	4日目
25,393円 ( 27,932円 )	4日目
27,269円 ( 29,996円 )	4日目
27,269円 ( 29,996円 )	4日目
27,269円 ( 29,996円 )	4日目
27,269円 ( 29,996円 )	4日目
27,269円 ( 29,996円 )	4日目
22,750円 ( 25,025円 )	4日目
23,450円 ( 25,795円 )	3日目
23,450円 ( 25,795円 )	2日目
25,259円 ( 27,785円 )	5日目
25,259円 ( 27,785円 )	3日目
25,259円 ( 27,785円 )	3日目
25,393円 ( 27,932円 )	3日目
25,393円 ( 27,932円 )	4日目
25,393円 ( 27,932円 )	4日目
25,393円 ( 27,932円 )	3日目
25,393円 ( 27,932円 )	4日目
28,383円 ( 31,221円 )	在庫品1日目当日出荷可能
27,269円 ( 29,996円 )	4日目
28,383円 ( 31,221円 )	在庫品1日目当日出荷可能
27,269円 ( 29,996円 )	4日目
27,269円 ( 29,996円 )	4日目
27,003円 ( 29,703円 )	4日目
28,110円 ( 30,921円 )	4日目
32,815円 ( 36,097円 )	4日目
32,815円 ( 36,097円 )	4日目
33,989円 ( 37,388円 )	4日目
33,989円 ( 37,388円 )	4日目
40,066円 ( 44,073円 )	4日目
41,875円 ( 46,063円 )	4日目
28,452円 ( 31,297円 )	在庫品1日目当日出荷可能
29,078円 ( 31,986円 )	4日目
32,815円 ( 36,097円 )	4日目
32,815円 ( 36,097円 )	4日目
33,989円 ( 37,388円 )	3日目
34,907円 ( 38,398円 )	4日目
40,066円 ( 44,073円 )	3日目
41,875円 ( 46,063円 )	3日目

詳細情報

基本情報

基本情報

多彩なホルダ、インサートの組み合わせでさまざまな加工に対応可能。
【特長】
・独自の締結システムが実現した信頼の溝入れ加工。
・溝加工の可能性を切り拓くクランプ方式。
・トライ-ロックシステムが生み出す一体感。
・多彩なインサートバリエーション。
【用途】
・溝入れ加工（内径）用ホルダ。
・モジュラー、インサートを交換する事で、多彩な溝幅に対応。

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

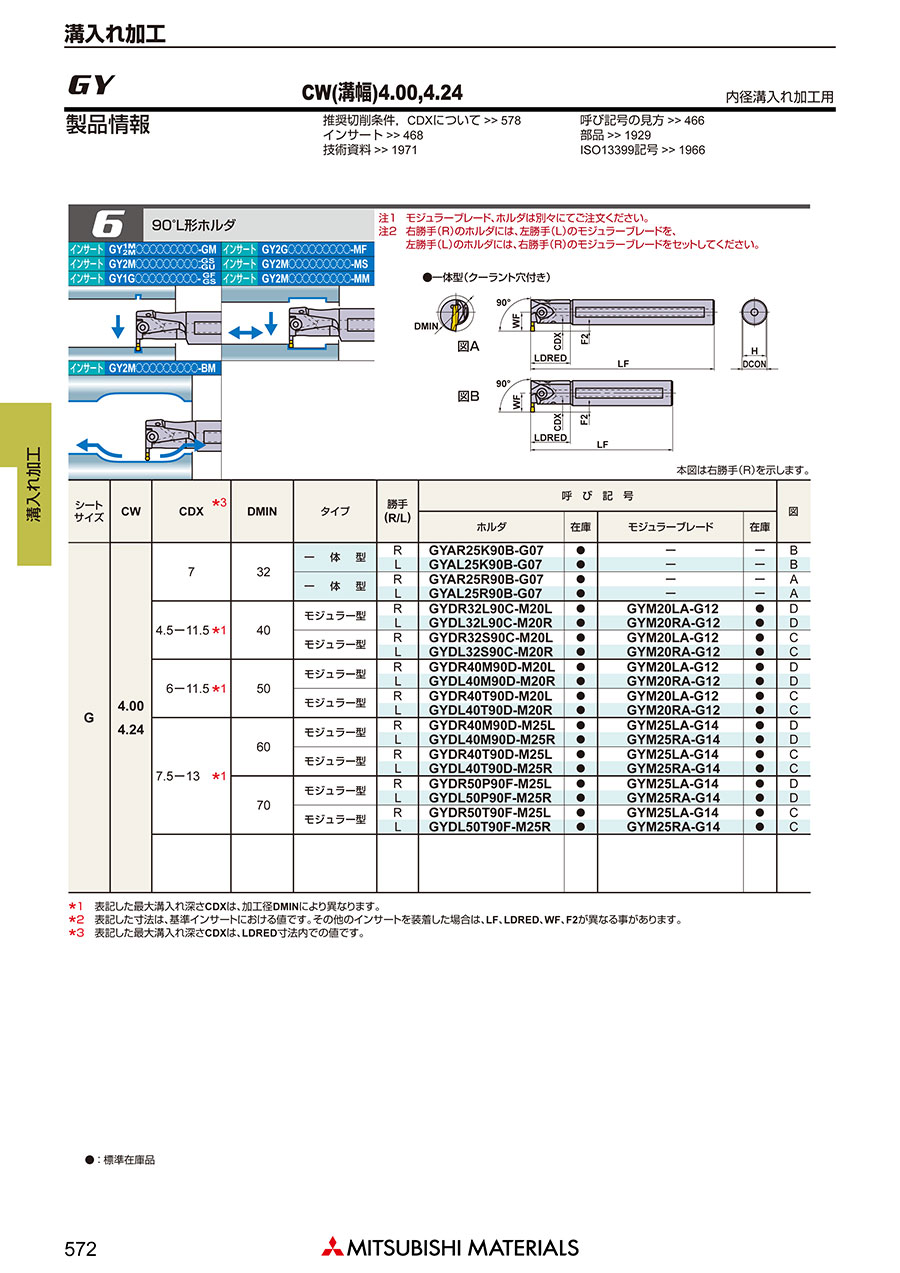

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
