三菱マテリアル

GYモジュラーブレード

Name: GYモジュラーブレード
Brand: 三菱マテリアル
SKU: 223000583003
Rating: 5 (1 reviews)

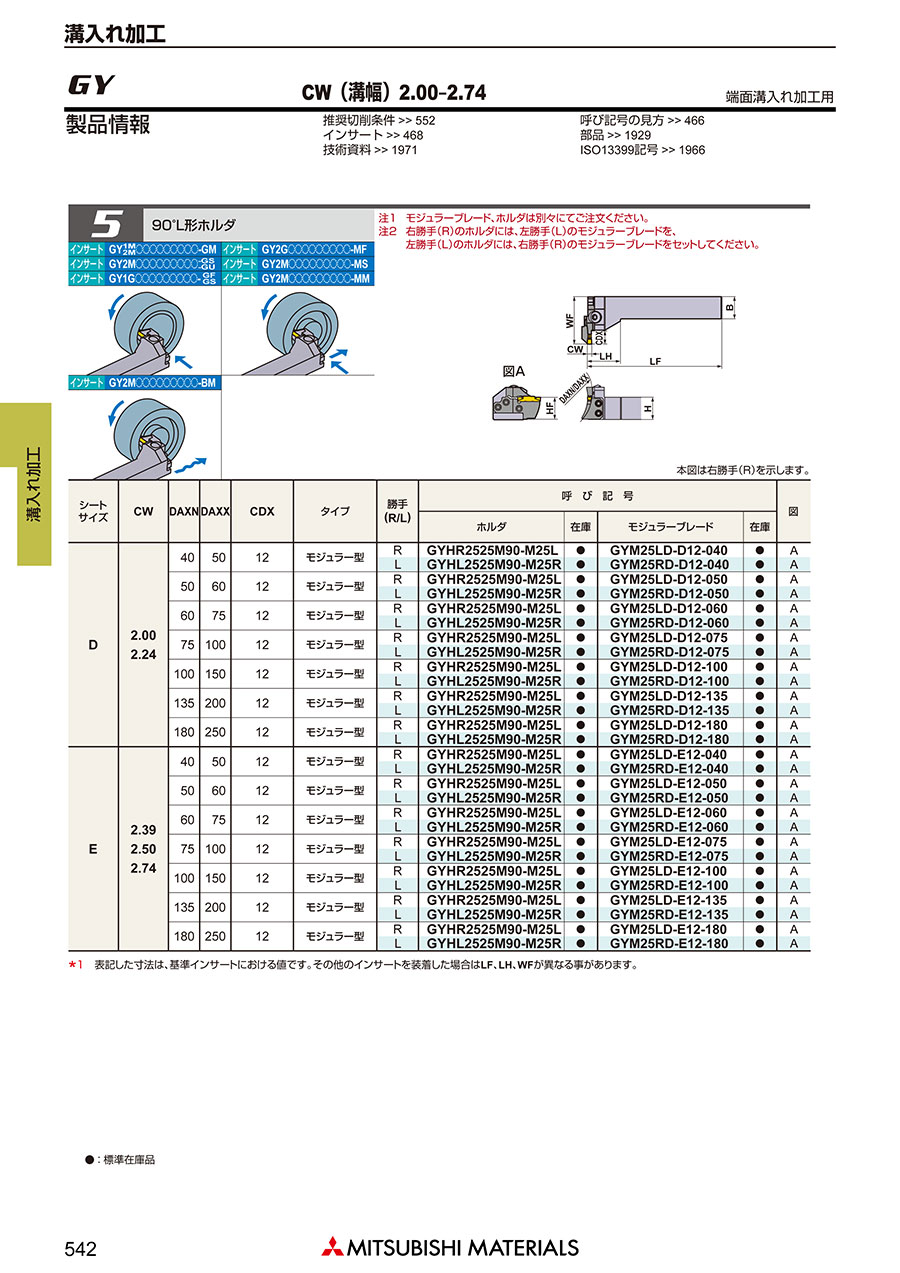

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 10,584円～12,762円

税込単価: 11,642円～14,038円

【特長】・新発想形状のモジュラーブレード・独自の締結システム（トライロックシス...

詳細情報を確認する

加工用途
溝入れ / 端面溝入れ / ぬすみ / 倣い / 横送り / 突っ切り
タイプ
モジュラー型（ブレード）
CADデータ有無 (2D/3D)
2D/3D
クランプ方式
クランプオン（C）
シャンク材質
鋼
クランプねじ
GY06013M
締付けトルク (N・m)
6

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が202型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

溝入れ GYシリーズ（外径用） 00°ストレートホルダの仕様

※ こちらで扱っているのはモジュラーブレードのみです。ホルダは別にお求めください。
※ 下記参考サイズはホルダ装着時のものです。

溝入れ GYシリーズ（外径用） 00°ストレートホルダの寸法図1

溝入れ GYシリーズ（外径用） 00°ストレートホルダの寸法図2

※ 本図は右勝手（R）を示します。
※ 右勝手（R）のホルダには、右勝手（R）のモジュラーブレードを、左勝手（L）のホルダには、左勝手（L）のモジュラーブレードをセットしてください。

W₃=刃幅／ar=最大溝入れ深さ／D₁=最大突切り径

この製品の特長

モジュラー型は、同一ホルダにブレードを選択することでさまざまな加工形態・溝幅・溝深さにジャストフィット

加工径違いのモジュラーブレードが豊富で、さまざまな端面加工径にジャストフィット

溝加工の可能性を切り拓く高信頼のインサートクランプ

セーフティ・キーにより、インサートの動きをロック

凸曲面受けにより、高精度にクランプ

製品比較情報

GYシリーズ（左）と従来モジュラー型（右）の仕上げ面比較

びびり・ブレの解消で仕上げ面粗さのグレードが向上。

切削条件

被削材：SCM440
インサート刃幅：5mm
切削速度：150m/min
送り：0.2mm/rev
溝入れ深さ：23mm

GYシリーズと従来モジュラー型、他社一体型の剛性比較グラフ

GYシリーズは一体型溝入れ工具と同等な鋼性を実現（5mm用本体）

TRI-LOCKシステム

横・前・上の3方向からがっちりとロック。高剛性クランプが安定した加工を実現

GYシリーズの呼び記号（モジュラーブレード）

モジュラーブレードの呼び記号（外径用・内径用・ぬすみ用／端面用）

*1インサートのシートサイズ記号と同一記号のものを選択ください。
*2表記した最大溝入れ深さは、外径加工に使用した場合の値で、使用するインサートにより異なります。内径加工に使用する場合は、カタログを参照ください。
*3GYM20R/LA-○10、GYM20R/LA-○12、GYM25R/LA-○12、GYM25R/LA-○14は外径と内径の両方に使用できます。

寸法

シートサイズ	W₃ （mm）	ar （mm）	D₁ （mm）	タイプ	勝手（R／L）	呼び記号
シートサイズ	W₃ （mm）	ar （mm）	D₁ （mm）	タイプ	勝手（R／L）	ホルダ	モジュラーブレード
D	2.00 2.24	6	12	モジュラー型	R	GYHR1616J00-M20R	GYM20RA-D06
				モジュラー型	L	GYHL1616J00-M20L	GYM20LA-D06
				モジュラー型	R	GYHR2020K00-M20R	GYM20RA-D06
				モジュラー型	L	GYHL2020K00-M20L	GYM20LA-D06
		10	20	モジュラー型	R	GYHR1616J00-M20R	GYM20RA-D10
				モジュラー型	L	GYHL1616J00-M20L	GYM20LA-D10
				モジュラー型	R	GYHR2020K00-M20R	GYM20RA-D10
				モジュラー型	L	GYHL2020K00-M20L	GYM20LA-D10
		12	24	モジュラー型	R	GYHR2020K00-M25R	GYM25RA-D12
		12	24	モジュラー型	L	GYHL2020K00-M25L	GYM25LA-D12
		18^*4	36	モジュラー型	R	GYHR1616J00-M20R	GYM20RB-D18
				モジュラー型	L	GYHL1616J00-M20L	GYM20LB-D18
				モジュラー型	R	GYHR2020K00-M20R	GYM20RB-D18
				モジュラー型	L	GYHL2020K00-M20L	GYM20LB-D18
		20^*1	40^*2	モジュラー型	R	GYHR3232P00-M25R	GYM25RA-D20
		20^*1	40^*2	モジュラー型	L	GYHL3232P00-M25L	GYM25LA-D20

シートサイズ	W₃ （mm）	図	寸法（mm）^*3
シートサイズ	W₃ （mm）	図	H₁	B	L₁	L₂	L₄	H₂	F₁	S₃
D	2.00 2.24	C	16	16	104	28	44	16	20	4
		C	16	16	104	28	44	16	20	4
		A	20	20	119	28	43	20	23	-
		A	20	20	119	28	43	20	23	-
		C	16	16	110	34	50	16	20	4
		C	16	16	110	34	50	16	20	4
		A	20	20	125	34	49	20	23	-
		A	20	20	125	34	49	20	23	-
		C	20	20	125	39	60	20	26	5
		C	20	20	125	39	60	20	26	5
		D	16	16	116	40	56	16	20	4
		D	16	16	116	40	56	16	20	4
		B	20	20	131	40	55	20	23	-
		B	20	20	131	40	55	20	23	-
		D	20	20	131	45	66	20	26	5
		D	20	20	131	45	66	20	26	5

W₃=刃幅／ar=最大溝入れ深さ／D₁=最大突切り径

シートサイズ	W₃ （mm）	ar （mm）	D₁ （mm）	タイプ	勝手（R／L）	呼び記号
シートサイズ	W₃ （mm）	ar （mm）	D₁ （mm）	タイプ	勝手（R／L）	ホルダ	モジュラーブレード
E	2.39 2.50 2.74	6	12	モジュラー型	R	GYHR1616J00-M20R	GYM20RA-E06
				モジュラー型	L	GYHL1616J00-M20L	GYM20LA-E06
				モジュラー型	R	GYHR2020K00-M20R	GYM20RA-E06
				モジュラー型	L	GYHL2020K00-M20L	GYM20LA-E06
				モジュラー型	R	GYHR2020K00-M25R	GYM25RA-E06
				モジュラー型	L	GYHL2020K00-M25L	GYM25LA-E06
		10	20	モジュラー型	R	GYHR1616J00-M20R	GYM20RA-E10
				モジュラー型	L	GYHL1616J00-M20L	GYM20LA-E10
				モジュラー型	R	GYHR2020K00-M20R	GYM20RA-E10
				モジュラー型	L	GYHL2020K00-M20L	GYM20LA-E10
		12	24	モジュラー型	R	GYHR2020K00-M25R	GYM25RA-E12
		12	24	モジュラー型	L	GYHL2020K00-M25L	GYM25LA-E12
		18^*4	36	モジュラー型	R	GYHR1616J00-M20R	GYM20RB-E18
				モジュラー型	L	GYHL1616J00-M20L	GYM20LB-E18
				モジュラー型	R	GYHR2020K00-M20R	GYM20RB-E18
				モジュラー型	L	GYHL2020K00-M20L	GYM20LB-E18
		20^*1	40^*2	モジュラー型	R	GYHR2020K00-M25R	GYM25RA-E20
		20^*1	40^*2	モジュラー型	L	GYHL2020K00-M25L	GYM25LA-E20

シートサイズ	W₃ （mm）	図	寸法（mm）^*3
シートサイズ	W₃ （mm）	図	H₁	B	L₁	L₂	L₄	H₂	F₁	S₃
E	2.39 2.50 2.74	C	16	16	104	28	44	16	20	4
		C	16	16	104	28	44	16	20	4
		A	20	20	119	28	43	20	23	-
		A	20	20	119	28	43	20	23	-
		C	20	20	117	31	52	20	26	5
		C	20	20	117	31	52	20	26	5
		C	16	16	110	34	50	16	20	4
		C	16	16	110	34	50	16	20	4
		A	20	20	125	34	49	20	23	-
		A	20	20	125	34	49	20	23	-
		C	20	20	125	39	60	20	26	5
		C	20	20	125	39	60	20	26	5
		D	16	16	116	40	56	16	20	4
		D	16	16	116	40	56	16	20	4
		B	20	20	131	40	55	20	23	-
		B	20	20	131	40	55	20	23	-
		D	20	20	131	45	66	20	26	5
		D	20	20	131	45	66	20	26	5

W₃=刃幅／ar=最大溝入れ深さ／D₁=最大突切り径

シートサイズ	W₃ （mm）	ar （mm）	D₁ （mm）	タイプ	勝手（R／L）	呼び記号
シートサイズ	W₃ （mm）	ar （mm）	D₁ （mm）	タイプ	勝手（R／L）	ホルダ	モジュラーブレード
F	3.00 3.18 3.24	6	12	モジュラー型	R	GYHR1616J00-M20R	GYM20RA-F06
				モジュラー型	L	GYHL1616J00-M20L	GYM20LA-F06
				モジュラー型	R	GYHR2020K00-M20R	GYM20RA-F06
				モジュラー型	L	GYHL2020K00-M20L	GYM20LA-F06
				モジュラー型	R	GYHR2020K00-M25R	GYM25RA-F06
				モジュラー型	L	GYHL2020K00-M25L	GYM25LA-F06
		10	20	モジュラー型	R	GYHR1616J00-M20R	GYM20RA-F10
				モジュラー型	L	GYHL1616J00-M20L	GYM20LA-F10
				モジュラー型	R	GYHR2020K00-M20R	GYM20RA-F10
				モジュラー型	L	GYHL2020K00-M20L	GYM20LA-F10
		12	24	モジュラー型	R	GYHR2020K00-M25R	GYM25RA-F12
		12	24	モジュラー型	L	GYHL2020K00-M25L	GYM25LA-F12
		18^*4	36	モジュラー型	R	GYHR1616J00-M20R	GYM20RB-F18
				モジュラー型	L	GYHL1616J00-M20L	GYM20LB-F18
				モジュラー型	R	GYHR2020K00-M20R	GYM20RB-F18
				モジュラー型	L	GYHL2020K00-M20L	GYM20LB-F18
		20^*1	40^*2	モジュラー型	R	GYHR2020K00-M25R	GYM25RA-F20
		20^*1	40^*2	モジュラー型	L	GYHL2020K00-M25L	GYM25LA-F20

シートサイズ	W₃ （mm）	図	寸法（mm）^*3
シートサイズ	W₃ （mm）	図	H₁	B	L₁	L₂	L₄	H₂	F₁	S₃
F	3.00 3.18 3.24	C	16	16	104	28	44	16	20	4
		C	16	16	104	28	44	16	20	4
		A	20	20	119	28	43	20	23	-
		A	20	20	119	28	43	20	23	-
		C	20	20	117	31	52	20	26	5
		C	20	20	117	31	52	20	26	5
		C	16	16	110	34	50	16	20	4
		C	16	16	110	34	50	16	20	4
		A	20	20	125	34	49	20	23	-
		A	20	20	125	34	49	20	23	-
		C	20	20	125	39	60	20	26	5
		C	20	20	125	39	60	20	26	5
		D	16	16	116	40	56	16	20	4
		D	16	16	116	40	56	16	20	4
		B	20	20	131	40	55	20	23	-
		B	20	20	131	40	55	20	23	-
		D	20	20	131	45	66	20	26	5
		D	20	20	131	45	66	20	26	5

W₃=刃幅／ar=最大溝入れ深さ／D₁=最大突切り径

シートサイズ	W₃ （mm）	ar （mm）	D₁ （mm）	タイプ	勝手（R／L）	呼び記号
シートサイズ	W₃ （mm）	ar （mm）	D₁ （mm）	タイプ	勝手（R／L）	ホルダ	モジュラーブレード
G	4.00 4.24	8	16	モジュラー型	R	GYHR2020K00-M25R	GYM25RA-G08
		8	16	モジュラー型	L	GYHL2020K00-M25L	GYM25LA-G08
		12	24	モジュラー型	R	GYHR1616J00-M20R	GYM20RA-G12
				モジュラー型	L	GYHL1616J00-M20L	GYM20LA-G12
				モジュラー型	R	GYHR2020K00-M20R	GYM20RA-G12
				モジュラー型	L	GYHL2020K00-M20L	GYM20LA-G12
		14	28	モジュラー型	R	GYHR2020K00-M25R	GYM25RA-G14
		14	28	モジュラー型	L	GYHL2020K00-M25L	GYM25LA-G14
		25^*1	50^*2	モジュラー型	R	GYHR2020K00-M25R	GYM25RA-G25
		25^*1	50^*2	モジュラー型	L	GYHL2020K00-M25L	GYM25LA-G25

シートサイズ	W₃ （mm）	図	寸法（mm）^*3
シートサイズ	W₃ （mm）	図	H₁	B	L₁	L₂	L₄	H₂	F₁	S₃
G	4.00 4.24	C	20	20	119	33	54	20	26	5
		C	20	20	119	33	54	20	26	5
		C	16	16	110	34	50	16	20	4
		C	16	16	110	34	50	16	20	4
		A	20	20	125	34	49	20	23	-
		A	20	20	125	34	49	20	23	-
		C	20	20	125	39	60	20	26	5
		C	20	20	125	39	60	20	26	5
		D	20	20	136	50	71	20	26	5
		D	20	20	136	50	71	20	26	5

W₃=刃幅／ar=最大溝入れ深さ／D₁=最大突切り径

シートサイズ	W₃ （mm）	ar （mm）	D₁ （mm）	タイプ	勝手（R／L）	呼び記号
シートサイズ	W₃ （mm）	ar （mm）	D₁ （mm）	タイプ	勝手（R／L）	ホルダ	モジュラーブレード
H	4.75 5.00 5.24	8	16	モジュラー型	R	GYHR2020K00-M25R	GYM25RA-H08
		8	16	モジュラー型	L	GYHL2020K00-M25L	GYM25LA-H08
		12	24	モジュラー型	R	GYHR1616K00-M20R	GYM20RA-H12
				モジュラー型	L	GYHL1616K00-M20L	GYM20LA-H12
				モジュラー型	R	GYHR2020K00-M20R	GYM20RA-H12
				モジュラー型	L	GYHL2020K00-M20L	GYM20LA-H12
		14	28	モジュラー型	R	GYHR2020K00-M25R	GYM25RA-H14
		14	28	モジュラー型	L	GYHL2020K00-M25L	GYM25LA-H14
		25^*1	50^*2	モジュラー型	R	GYHR2020K00-M25R	GYM25RA-H25
		25^*1	50^*2	モジュラー型	L	GYHL2020K00-M25L	GYM25LA-H25

シートサイズ	W₃ （mm）	図	寸法（mm）^*3
シートサイズ	W₃ （mm）	図	H₁	B	L₁	L₂	L₄	H₂	F₁	S₃
H	4.75 5.00 5.24	C	20	20	119	33	54	20	26	5
		C	20	20	119	33	54	20	26	5
		C	16	16	110	34	50	16	20	4
		C	16	16	110	34	50	16	20	4
		A	20	20	125	34	49	20	23	-
		A	20	20	125	34	49	20	23	-
		C	20	20	125	39	60	20	26	5
		C	20	20	125	39	60	20	26	5
		D	20	20	136	50	71	20	26	5
		D	20	20	136	50	71	20	26	5

W₃=刃幅／ar=最大溝入れ深さ／D₁=最大突切り径

シートサイズ	W₃ （mm）	ar （mm）	D₁ （mm）	タイプ	勝手（R／L）	呼び記号
シートサイズ	W₃ （mm）	ar （mm）	D₁ （mm）	タイプ	勝手（R／L）	ホルダ	モジュラーブレード
J	6.00 6.31 6.35	8	16	モジュラー型	R	GYHR2020K00-M25R	GYM25RA-J08
		8	16	モジュラー型	L	GYHL2020K00-M25L	GYM25LA-J08
		25^*1	50^*2	モジュラー型	R	GYHR2020K00-M25R	GYM25RA-J25
		25^*1	50^*2	モジュラー型	L	GYHL2020K00-M25L	GYM25LA-J25

シートサイズ	W₃ （mm）	図	寸法（mm）^*3
シートサイズ	W₃ （mm）	図	H₁	B	L₁	L₂	L₄	H₂	F₁	S₃
J	6.00 6.31 6.35	C	20	20	119	33	54	20	26	5
		C	20	20	119	33	54	20	26	5
		D	20	20	136	50	71	20	26	5
		D	20	20	136	50	71	20	26	5

W₃=刃幅／ar=最大溝入れ深さ／D₁=最大突切り径

注意・禁止事項

*1表記した最大溝入れ深さarは、使用するインサートにより異なります。カタログをご参照ください。
*2表記した最大突切り径D₁は、使用するインサートにより異なります。カタログをご参照ください。
*3表記した寸法は、基準インサートにおける値です。その他のインサートを装着した場合は、L₁、L₂、L₄、F₁が異なる事があります。
*4表記した最大溝入れ深さarは、被削材の直径により制限があります。詳細はカタログをご参照ください。（シートサイズD、E、Fのみ）

50°ぬすみ加工用ホルダ

※ こちらで扱っているのはモジュラーブレードのみです。ホルダは別にお求めください。
※ 本図は右勝手（R）を示します。
※ 右勝手（R）のホルダには、左勝手（L）のモジュラーブレー度を、左勝手（L）のホルダには、右勝手（R）のモジュラーブレー度をセットしてください。

外径ぬすみ加工用の寸法図（図A）

シートサイズ	W₃ （mm）	ar （mm）	D₁ （mm）	t （mm）	ap （mm）	タイプ	勝手（R／L）	呼び記号
シートサイズ	W₃ （mm）	ar （mm）	D₁ （mm）	t （mm）	ap （mm）	タイプ	勝手（R／L）	ホルダ	モジュラーブレード
D	2.00	0.5	30	1.5	0.646	モジュラー型	R	GYHR2020K50-M20L	GYM20LC-D005
						モジュラー型	L	GYHL2020K50-M20R	GYM20RC-D005
						モジュラー型	R	GYHR2525M50-M25L	GYM25LC-D005
						モジュラー型	L	GYHL2525M50-M25R	GYM25RC-D005
E	2.50			1.75	0.72	モジュラー型	R	GYHR2020K50-M20L	GYM20LC-E005
						モジュラー型	L	GYHL2020K50-M20R	GYM20RC-E005
						モジュラー型	R	GYHR2525M50-M25L	GYM25LC-E005
						モジュラー型	L	GYHL2525M50-M25R	GYM25RC-E005
F	3.00 3.18			2	0.793	モジュラー型	R	GYHR2020K50-M20L	GYM20LC-F005
						モジュラー型	L	GYHL2020K50-M20R	GYM20RC-F005
						モジュラー型	R	GYHR2525M50-M25L	GYM25LC-F005
						モジュラー型	L	GYHL2525M50-M25R	GYM25RC-F005
G	4.00		20	2.5	0.939	モジュラー型	R	GYHR2020K50-M20L	GYM20LC-G005
						モジュラー型	L	GYHL2020K50-M20R	GYM20RC-G005
						モジュラー型	R	GYHR2525M50-M25L	GYM25LC-G005
						モジュラー型	L	GYHL2525M50-M25R	GYM25RC-G005
H	4.75 5.00			2.88	1.049	モジュラー型	R	GYHR2020K50-M20L	GYM20LC-H005
						モジュラー型	L	GYHL2020K50-M20R	GYM20RC-H005
						モジュラー型	R	GYHR2525M50-M25L	GYM25LC-H005
						モジュラー型	L	GYHL2525M50-M25R	GYM25RC-H005
J	6.00 6.35			3.5	1.232	モジュラー型	R	GYHR2525M50-M25L	GYM25LC-J005
J	6.00 6.35			3.5	1.232	モジュラー型	L	GYHL2525M50-M25R	GYM25RC-J005

シートサイズ	W₃ （mm）	図	寸法（mm）^*2
シートサイズ	W₃ （mm）	図	H₁	B	L₁	L₂	H₂	F₁	F₂
D	2.00	A	20	20	125	40	20	32	1.6
		A	20	20	125	40	20	32	1.6
		A	25	25	150	45	25	35	1.6
		A	25	25	150	45	25	35	1.6
E	2.50	A	20	20	125	40	20	32	1.8
		A	20	20	125	40	20	32	1.8
		A	25	25	150	45	25	35	1.8
		A	25	25	150	45	25	35	1.8
F	3.00 3.18	A	20	20	125	40	20	32	2.0
		A	20	20	125	40	20	32	2.0
		A	25	25	150	45	25	35	2.0
		A	25	25	150	45	25	35	2.0
G	4.00	A	20	20	125	40	20	32	2.4
		A	20	20	125	40	20	32	2.4
		A	25	25	150	45	25	35	2.4
		A	25	25	150	45	25	35	2.4
H	4.75 5.00	A	20	20	125	40	20	33	2.8
		A	20	20	125	40	20	33	2.8
		A	25	25	150	45	25	36	2.8
		A	25	25	150	45	25	36	2.8
J	6.00 6.35	A	25	25	150	44	25	36	3.4
J	6.00 6.35	A	25	25	150	44	25	36	3.4

W₃=刃幅／ar=最大溝入れ深さ／D₁=最大突切り径／t=最大ぬすみ深さ／ap=ワーク面からぬすみ深さまでの距離

*1外径、端面用ブレードはワークと干渉が発生するため、ご使用いただけません。
*2表記した寸法は基準インサートにおける値です。その他のインサートを装着した場合は、L₁、L₂、L₄、F₁が異なる事があります。

※上記以外の製品情報につきましては、カタログを参照ください。

型番リスト

表示件数

型番

適合刃幅

(mm)

最大溝深さ

(mm)

勝手

ホルダ角度

(°)

頭部

(mm)

刃先距離

(mm)

刃先高さ

(mm)

適合チップ

レンチ

最小発注数量

2、2.24	6	左	90	28	20、23	16、20	GY○○0200/0224D○○○○	TKY30R、TKY15D	1個
2、2.24	10	左	90	34	20、23	16、20	GY○○0200/0224D○○○○	TKY30R、TKY15D	1個
2.39、2.5、2.74	6	左	90	28	20、23	16、20	GY○○0239/0250/0274E○○○○	TKY30R、TKY15D	1個
2.39、2.5、2.74	10	左	90	34	20、23	16、20	GY○○0239/0250/0274E○○○○	TKY30R、TKY15D	1個
3、3.18、3.24	6	左	90	28	20、23	16、20	GY○○0300/0318/0324F○○○○	TKY30R、TKY15D	1個
3、3.18、3.24	10	左	90	34	20、23	16、20	GY○○0300/0318/0324F○○○○	TKY30R、TKY15D	1個
4、4.24	12	左	90	34	20、23	16、20	GY○○0400/0424G○○○○	TKY30R、TKY15D	1個
4.75、5、5.24	12	左	90	34	20、23	16、20	GY○○0475/0500/0524H○○○○	TKY30R、TKY15D	1個
2、2.24	18	左	90	35	51	20	GY○○0200/0224D○○○○	TKY30R、TKY15D	1個
2.39、2.5、2.74	18	左	0	35	51	20	GY○○0239/0250/0274E○○○○	TKY30R、TKY15D	1個
3、3.18、3.24	18	左	0	35	51	20	GY○○0300/0318/0324F○○○○	TKY30R、TKY15D	1個
2	1.5	左	50	40	32	20	GY2M○○○○○○○○N-BM	TKY30R、TKY15D	1個
2.5	1.75	左	50	40	32	20	GY2M○○○○○○○○N-BM	TKY30R、TKY15D	1個
3、3.18	2	左	50	40	32	20	GY2M○○○○○○○○N-BM	TKY30R、TKY15D	1個
4	2.5	左	50	40	32	20	GY2M○○○○○○○○N-BM	TKY30R、TKY15D	1個
4.75、5	2.88	左	50	40	33	20	GY2M○○○○○○○○N-BM	TKY30R、TKY15D	1個
2、2.24	6	右	90	28	20、23	16、20	GY○○0200/0224D○○○○	TKY30R、TKY15D	1個
2、2.24	10	右	90	34	20、23	16、20	GY○○0200/0224D○○○○	TKY30R、TKY15D	1個
2.39、2.5、2.74	6	右	90	28	20、23	16、20	GY○○0239/0250/0274E○○○○	TKY30R、TKY15D	1個
2.39、2.5、2.74	10	右	90	34	20、23	16、20	GY○○0239/0250/0274E○○○○	TKY30R、TKY15D	1個
3、3.18、3.24	6	右	90	28	20、23	16、20	GY○○0300/0318/0324F○○○○	TKY30R、TKY15D	1個
3、3.18、3.24	10	右	90	34	20、23	16、20	GY○○0300/0318/0324F○○○○	TKY30R、TKY15D	1個
4、4.24	12	右	90	34	20、23	16、20	GY○○0400/0424G○○○○	TKY30R、TKY15D	1個
4.75、5、5.24	12	右	90	34	20、23	16、20	GY○○0475/0500/0524H○○○○	TKY30R、TKY15D	1個
2、2.24	18	右	90	35	51	20	GY○○0200/0224D○○○○	TKY30R、TKY15D	1個
2.39、2.5、2.74	18	右	0	35	51	20	GY○○0239/0250/0274E○○○○	TKY30R、TKY15D	1個
3、3.18、3.24	18	右	0	35	51	20	GY○○0300/0318/0324F○○○○	TKY30R、TKY15D	1個
2	1.5	右	50	40	32	20	GY2M○○○○○○○○N-BM	TKY30R、TKY15D	1個
2.5	1.75	右	50	40	32	20	GY2M○○○○○○○○N-BM	TKY30R、TKY15D	1個
3、3.18	2	右	50	40	32	20	GY2M○○○○○○○○N-BM	TKY30R、TKY15D	1個
4	2.5	右	50	40	32	20	GY2M○○○○○○○○N-BM	TKY30R、TKY15D	1個
4.75、5	2.88	右	50	40	33	20	GY2M○○○○○○○○N-BM	TKY30R、TKY15D	1個
2、2.24	6	左	0	31	26、28、35	20、25、32	GY○○0200/0224D○○○○	TKY30R、TKY25D	1個
2、2.24	12	左	0	39	26、28、35	20、25、32	GY○○0200/0224D○○○○	TKY30R、TKY25D	1個
2、2.24	20	左	0	45	26、28、35	20、25、32	GY○○0200/0224D○○○○	TKY30R、TKY25D	1個
2.39、2.5、2.74	6	左	0	31	26、28、35	20、25、32	GY○○0239/0250/0274E○○○○	TKY30R、TKY25D	1個
2.39、2.5、2.74	12	左	0	39	26、28、35	20、25、32	GY○○0239/0250/0274E○○○○	TKY30R、TKY25D	1個
2.39、2.5、2.74	20	左	0	45	26、28、35	20、25、32	GY○○0239/0250/0274E○○○○	TKY30R、TKY25D	1個
3、3.18、3.24	6	左	0	31	26、28、35	20、25、32	GY○○0300/0318/0324F○○○○	TKY30R、TKY25D	1個
3、3.18、3.24	12	左	0	39	26、28、35	20、25、32	GY○○0300/0318/0324F○○○○	TKY30R、TKY25D	1個
3、3.18、3.24	20	左	0	45	26、28、35	20、25、32	GY○○0300/0318/0324F○○○○	TKY30R、TKY25D	1個
4、4.24	8	左	0	33	26、28、35	20、25、32	GY○○0400/0424G○○○○	TKY30R、TKY25D	1個
4、4.24	14	左	0	39	26、28、35	20、25、32	GY○○0400/0424G○○○○	TKY30R、TKY25D	1個
4、4.24	25	左	0	50	26、28、35	20、25、32	GY○○0400/0424G○○○○	TKY30R、TKY25D	1個
4.75、5、5.24	8	左	0	33	26、28、35	20、25、32	GY○○0475/0500/0524H○○○○	TKY30R、TKY25D	1個
4.75、5、5.24	14	左	0	39	26、28、35	20、25、32	GY○○0475/0500/0524H○○○○	TKY30R、TKY25D	1個
4.75、5、5.24	25	左	0	50	26、28、35	20、25、32	GY○○0475/0500/0524H○○○○	TKY30R、TKY25D	1個
6、6.31、6.35	8	左	0	33	26、28、35	20、25、32	GY○○0600/0631/0635J○○○○	TKY30R、TKY25D	1個
6、6.31、6.35	14	左	0	39	26、28、35	20、25、32	GY○○0600/0631/0635J○○○○	TKY30R、TKY25D	1個
6、6.31、6.35	25	左	0	50	26、28、35	20、25、32	GY○○0600/0631/0635J○○○○	TKY30R、TKY25D	1個
2	1.5	左	50	45	35	25	GY2M○○○○○○○○N-BM	TKY30R、TKY15D	1個
2.5	1.75	左	50	45	35	25	GY2M○○○○○○○○N-BM	TKY30R、TKY15D	1個
3、3.18	2	左	50	45	35	25	GY2M○○○○○○○○N-BM	TKY30R、TKY15D	1個
4	2.5	左	50	45	35	25	GY2M○○○○○○○○N-BM	TKY30R、TKY15D	1個
4.75、5	2.88	左	50	45	36	25	GY2M○○○○○○○○N-BM	TKY30R、TKY15D	1個
6、6.35	3.5	左	50	44	36	25	GY2M○○○○○○○○N-BM	TKY30R、TKY15D	1個
2、2.24	12	左	0	39	26、28、35	20、25、32	GY○○0200/0224D○○○○	TKY30R、TKY25D	1個
2、2.24	12	左	0	39	26、28、35	20、25、32	GY○○0200/0224D○○○○	TKY30R、TKY25D	1個
2、2.24	12	左	0	39	26、28、35	20、25、32	GY○○0200/0224D○○○○	TKY30R、TKY25D	1個
2、2.24	12	左	0	39	26、28、35	20、25、32	GY○○0200/0224D○○○○	TKY30R、TKY25D	1個

通常単価(税別) (税込単価)	通常出荷日

11,122円 ( 12,234円 )	4日目
11,122円 ( 12,234円 )	1日目
11,122円 ( 12,234円 )	4日目
11,122円 ( 12,234円 )	4日目
11,122円 ( 12,234円 )	3日目
11,122円 ( 12,234円 )	3日目
11,122円 ( 12,234円 )	3日目
11,122円 ( 12,234円 )	4日目
11,122円 ( 12,234円 )	4日目
11,122円 ( 12,234円 )	4日目
11,122円 ( 12,234円 )	4日目
10,584円 ( 11,642円 )	4日目
10,584円 ( 11,642円 )	4日目
10,584円 ( 11,642円 )	4日目
10,584円 ( 11,642円 )	4日目
10,584円 ( 11,642円 )	4日目
10,790円 ( 11,869円 )	4日目
10,790円 ( 11,869円 )	3日目
11,122円 ( 12,234円 )	4日目
11,122円 ( 12,234円 )	4日目
11,122円 ( 12,234円 )	4日目
11,232円 ( 12,355円 )	3日目
11,122円 ( 12,234円 )	4日目
11,122円 ( 12,234円 )	4日目
11,122円 ( 12,234円 )	3日目
11,122円 ( 12,234円 )	4日目
10,790円 ( 11,869円 )	4日目
10,584円 ( 11,642円 )	4日目
10,584円 ( 11,642円 )	4日目
10,584円 ( 11,642円 )	4日目
10,584円 ( 11,642円 )	4日目
10,584円 ( 11,642円 )	4日目
11,122円 ( 12,234円 )	3日目
11,577円 ( 12,735円 )	3日目
11,122円 ( 12,234円 )	3日目
11,122円 ( 12,234円 )	3日目
11,122円 ( 12,234円 )	4日目
11,122円 ( 12,234円 )	3日目
11,577円 ( 12,735円 )	在庫品1日目当日出荷可能
11,122円 ( 12,234円 )	3日目
11,122円 ( 12,234円 )	3日目
11,577円 ( 12,735円 )	在庫品1日目当日出荷可能
11,122円 ( 12,234円 )	3日目
10,790円 ( 11,869円 )	3日目
11,577円 ( 12,735円 )	在庫品1日目当日出荷可能
11,122円 ( 12,234円 )	3日目
10,790円 ( 11,869円 )	4日目
11,122円 ( 12,234円 )	4日目
11,122円 ( 12,234円 )	4日目
11,577円 ( 12,735円 )	在庫品1日目当日出荷可能
10,584円 ( 11,642円 )	4日目
10,584円 ( 11,642円 )	4日目
10,584円 ( 11,642円 )	4日目
10,584円 ( 11,642円 )	4日目
10,584円 ( 11,642円 )	4日目
10,584円 ( 11,642円 )	4日目
12,762円 ( 14,038円 )	在庫品1日目当日出荷可能
11,795円 ( 12,975円 )	4日目
12,275円 ( 13,503円 )	在庫品1日目当日出荷可能
12,275円 ( 13,503円 )	在庫品1日目当日出荷可能

基本情報

基本情報

【特長】
・新発想形状のモジュラーブレード
・独自の締結システム（トライロックシステム）が実現した信頼の溝入れ加工
・多彩なホルダ、インサートの組合せでさまざまな加工に対応可能
・溝加工の可能性を切り開くクランプ方式
【用途】
・外径溝入れ加工用

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タンガロイ
高圧クーラント対応QSG/CHGPブレード用ツールブロック CHTBR/L-CHP
タンガロイ
外径溝入れ突切りバイト QSER-CHP
タンガロイ
外径深溝入れ、突切り用ブレード QSP-CHP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

GYモジュラーブレードのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

鉄材の溝入れ加工時に

満足度：5.02019/05/08

旋盤で鉄材の溝入れ加工を施す際に使用しています。以前に使用していたブレードが消耗したためその交換品として選定し購入しまし...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 GYモジュラーブレード	GYモジュラーホルダ（外径90°L形ホルダ）	小物部品外径溝入れ加工用ホルダ GTAH/GTBH/GTCH	SMGH SMGバイト外径溝入れ・ねじ切り用	GYシリーズ PSC 50°ぬすみ加工用ホルダ	GYモジュラーホルダ（外径50°ぬすみ加工用ホルダ）
メーカー	三菱マテリアル	三菱マテリアル	三菱マテリアル	三菱マテリアル	三菱マテリアル	三菱マテリアル
通常価格	10,584円-	11,520円 -	11,256円 -	8,543円 -	58,801円 -	11,795円 -
通常出荷日	在庫品1日目〜	2日目〜	3日目〜	4日目〜	4日目	4日目
加工用途	溝入れ / 端面溝入れ / ぬすみ / 倣い / 横送り / 突っ切り	溝入れ / 端面溝入れ / ぬすみ / 倣い / 横送り / 突っ切り	溝入れ	溝入れ	ぬすみ	溝入れ / 端面溝入れ / ぬすみ / 倣い / 横送り / 突っ切り
タイプ	モジュラー型（ブレード）	モジュラー型（ブレード）	一体型	一体型	モジュラー型（ブレード）	モジュラー型（ブレード）
CADデータ有無(2D/3D)	2D/3D	3D	-	3D	-	-
クランプ方式	クランプオン（C）	クランプオン（C）	スクリューオン（S）	スクリューオン（S）	クランプオン（C）	クランプオン（C）
シャンク材質	鋼	鋼	鋼	鋼	鋼	鋼
