DF4JC ダイヤモンドコーティングDFエンドミル
- 通常単価(税別)
- 23,408円～56,062円
- 税込単価
- 25,749円～61,668円
グラファイト加工用4枚刃ダイヤモンドコーティングエンドミル（J）。【特長】・グ...
詳細情報を確認する- 加工用途（加工形状）
- 平面 / 側面 / 傾斜切り込み
- 工具材質
- 超硬
- ねじれ角
- 標準ネジレ(30～44°)
- コーティング
- 非鉄用（ダイヤコート）
- 標準/追加工区分
- メーカー標準品
- 刃数 (枚)
- 4
- CADデータ有無 (2Ｄ/3Ｄ)
- 2D/3D
- コーティング詳細
- ダイヤモンド
- 刃径公差
- -0.02～0mm
ご注意
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
■DFエンドミルシリーズのご紹介
DF4JC DFエンドミル イメージ
性能・試験情報
| エンドミル | DF4JCD1200 （φ12mm） |
|---|---|
| 被削材 | グラファイト（ISO-63） |
| 回転速度 | 7,200min-1 （271m/min） |
| 送り速度 | 2,200mm/min （0.08mm/t.） |
| 加工形態 | 乾式切削 |
外形図
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
切込み量基準
切削条件時の注意
（1）加工精度を重視される場合、ワークのコバ欠けが発生する場合は送り速度を下げてご使用ください。
（2）グラファイト加工専用機をご使用ください。
（3）機械や加工物取付けの剛性がない場合、びびり・異常音が発生する場合は、上表の回転速度と送り速度を同じ割合で下げてご使用ください。
適用被削材
| アルミニウム合金 | 銅合金 | グラファイト | GFRP CFRP | マシナブル セラミック |
|---|---|---|---|---|
| ○ | ◎ | ◎ | ○ | ○ |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
23,442円 ( 25,786円 ) | 3日目 |
23,415円 ( 25,757円 ) | 3日目 |
23,408円 ( 25,749円 ) | 4日目 |
35,206円 ( 38,727円 ) | 4日目 |
49,351円 ( 54,286円 ) | 4日目 |
56,062円 ( 61,668円 ) | 3日目 |
詳細情報
基本情報
グラファイト加工用4枚刃ダイヤモンドコーティングエンドミル（J）。
【特長】
・グラファイトの高能率加工に最適なダイヤモンドコーティングエンドミル。
・4枚刃タイプ。
・刃部材質に極超微粒子超合金を使用。
・ねじれ角30°。
ご注意
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

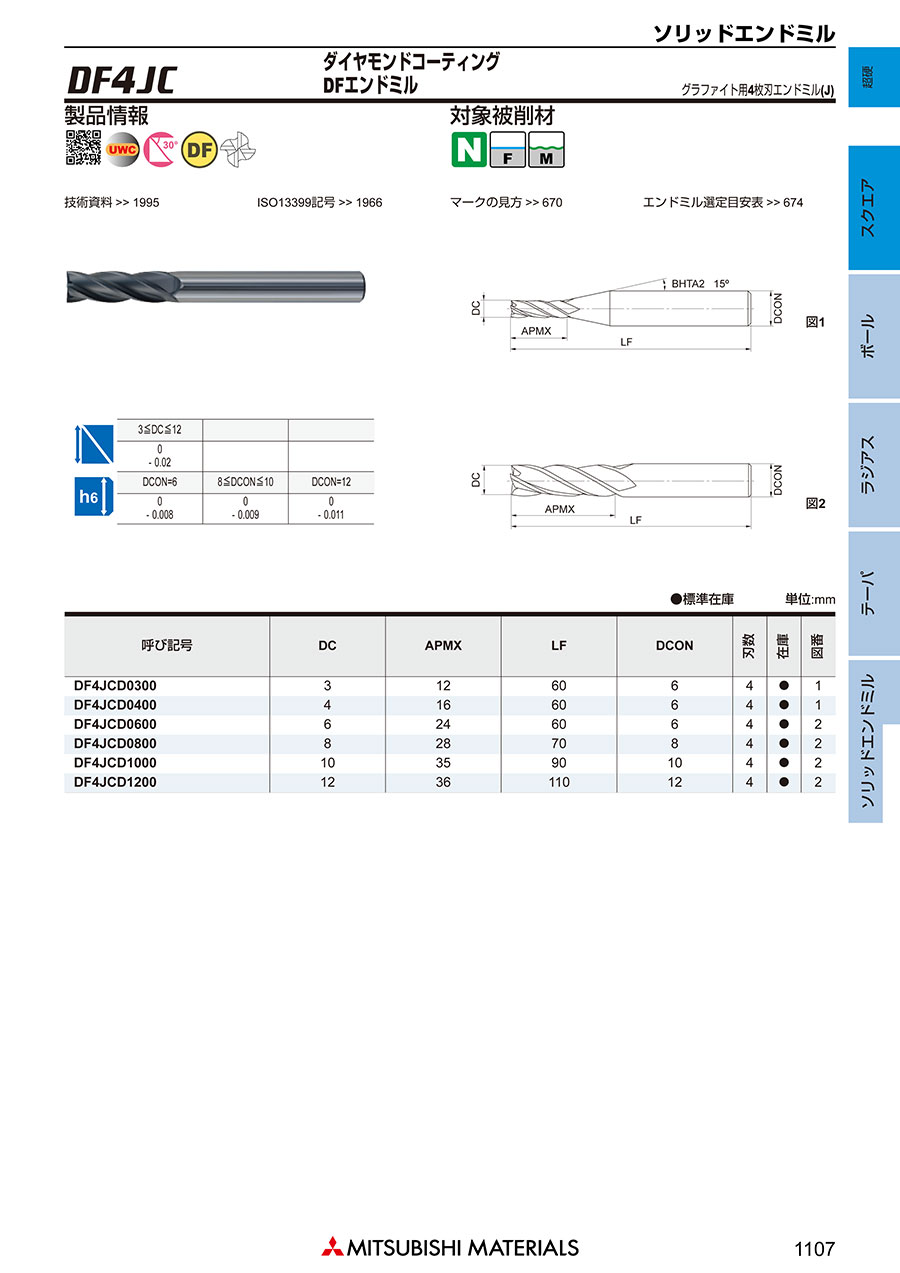

カタログ
