三菱マテリアル

DFCJRT ダイヤモンドコーティングDFCエンドミル

DFCJRT ダイヤモンドコーティングDFCエンドミル
通常単価(税別)
26,978円～67,316円特別価格
税込単価
29,676円～74,048円特別価格
一部SALE 2026.03.31まで
通常出荷日：在庫品1日目～4日目一部当日出荷可能

高品位なCFRP加工を実現するCVDダイヤモンドコーティングエンドミル。【特長】・加工能率重視タイプ。...

詳細を確認
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

CFRP加工用CVDダイヤモンドコーティングエンドミル　DFCシリーズのご紹介

加工能率重視タイプ

DFCJRTの先端形状

クロスニックの切れ刃形状により、切削抵抗と切削熱の発生を低く抑えられるため、高能率な加工が可能。


独自のCVDダイヤモンドコーティングによりすぐれた耐摩耗性と平滑性を両立

独自の多層微粒CVDダイヤモンド結晶制御技術により、耐摩耗性と平滑性が大幅に向上し長寿命化を実現。

CVDダイヤモンドコーティング膜表面

CVDダイヤモンドコーティング膜表面

従来品のコーティング膜表面

従来品のコーティング膜表面

新開発コーティングにより長寿命
DFC4JCと従来品の寿命比較グラフ（DFC4JCの切削長が10mを超えている）

DFC4JCと従来品の寿命比較グラフ（DFC4JCの切削長が10mを超えている）

エンドミルDFC4JCD1000（φ10（直径10mm））
被削材CFRP材（厚み：5.3mm）
回転速度6,400min-1 （200m/min）
送り速度800mm/min （0.03mm/tooth）
切削油剤エアブロー

※使用エンドミルは代表型番です。

すぐれた切れ味でバリレスを実現
DFC4JCの切削後（バリなし）

DFC4JCの切削後（バリなし）

従来品の切削後（バリ多発）

従来品の切削後（バリ多発）

エンドミルDFC4JCD1000（φ10（直径10mm））
被削材CFRP材（厚み：6mm）
回転速度6,000min-1 （188m/min）
送り速度750mm/min （0.03mm/tooth）
切削油剤エアブロー

※使用エンドミルは代表型番です。

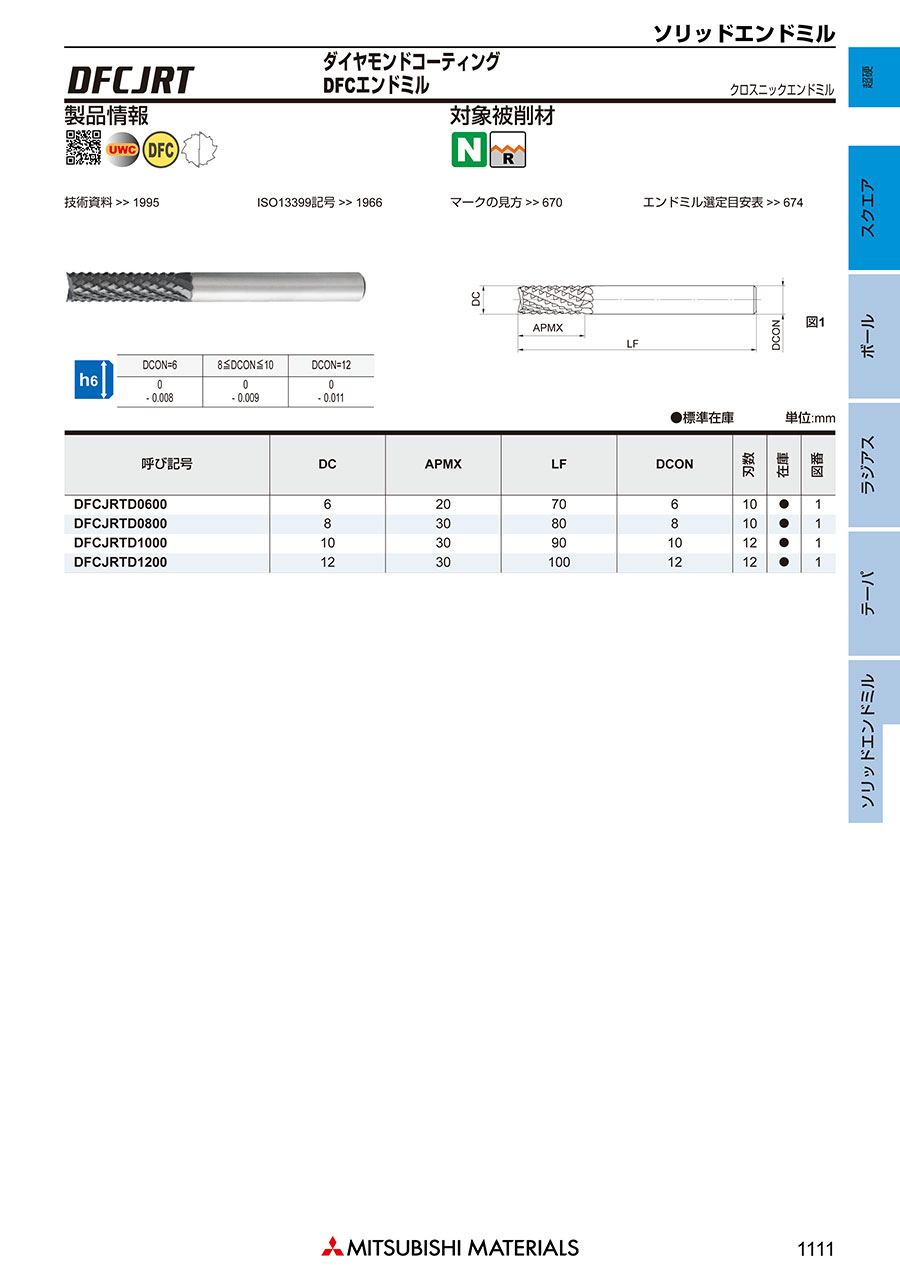

外形図



推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
被削材CFRP
外径
（mm）		回転速度
（min-1）		送り速度
（mm/min）
611,0001,200
88,0001,000
106,400900
125,300850

切削条件時の注意

  1. ※1CFRPの種類、機械剛性、ワーク剛性、加工形状などによって、かなり条件に差がでる場合がありますので、上表は目安としてください。
  2. ※2加工精度を重視される場合、ワークのバリやデラミネーションが大きく発生する場合は、送り速度を下げてご使用ください。
  3. ※3軸方向の切込み量が0.8D1（D1：直径）以上になる場合は、送り速度を下げてご使用ください。
  4. ※4十分な粉塵対策を行ってください。

適用被削材

CFRP

型番リスト

表示件数
  • 1
    • 型番
    DFCJRTD0600
    DFCJRTD0800
    DFCJRTD1000
    DFCJRTD1200

    刃径

    (mm)

    刃数

    (枚)

    刃長

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    トラスココード

    		最小発注数量
    6
    10
    20
    6
    70
    660-7225
    1個
    8
    10
    30
    8
    80
    660-7233
    1個
    10
    12
    30
    10
    90
    660-7241
    1個
    12
    12
    30
    12
    100
    660-7250
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    26,978円
    ( 29,676円 )
    4日目
    40,336円39,125円
    ( 43,038円 )
    在庫品1日目当日出荷可能
    55,588円
    ( 61,147円 )
    4日目
    67,316円
    ( 74,048円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    高品位なCFRP加工を実現するCVDダイヤモンドコーティングエンドミル。
    【特長】
    ・加工能率重視タイプ。
    ・クロスニックの切れ刃形状により、切削抵抗と切削熱の発生を低く抑えられ、高能率な加工が可能。
    ・独自のCVDダイヤモンドコーティングにより優れた耐摩耗性と平滑性を両立。
    【用途】
    ・CFRP用エンドミル。

    ご注意

    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
