ASX445形正面フライス

製品特長・仕様

製品の基本仕様・特長

インサート飛散防止機構（A.F.I.）の採用により着座剛性が高く、高負荷条件下でも安定した切削が可能。

誰でも簡単に、高精度にインサートをクランプできるスクリューオン方式を採用。
（コーナチェンジはねじを完全に抜かなくても行えます。）

ASXはポジティブインサートタイプのカッタでも切削抵抗が低く、耐欠損性にも優れたバランスのとれたカッターです。切削抵抗（切削動力）が低いことで、ワークが薄い場合や切削熱を上げたくない場合、仕上切削等に適しています。

幅広い加工形態をカバーするカッタボディ

標準形
1. 炭素鋼・合金鋼・ステンレス鋼切削の第一推奨。
2. 送り大、切込み大で切りくずボリュームが大きい切削。
3. 工具突出し量が大きいなど、比較的加工剛性が低い場合。

多刃形
1. 高硬度鋼・耐熱合金切削の第一推奨。
2. 送り小、切込み小で切りくずボリュームが小さい切削。

超多刃形
1. 鋳鉄切削の第一推奨。
2. 切りくずボリュームが小さい切削で、テーブル送りを上げたい場合。

ミリサイズアーバ用（直径50mm、直径63mm／直径80mm以上） イメージ図

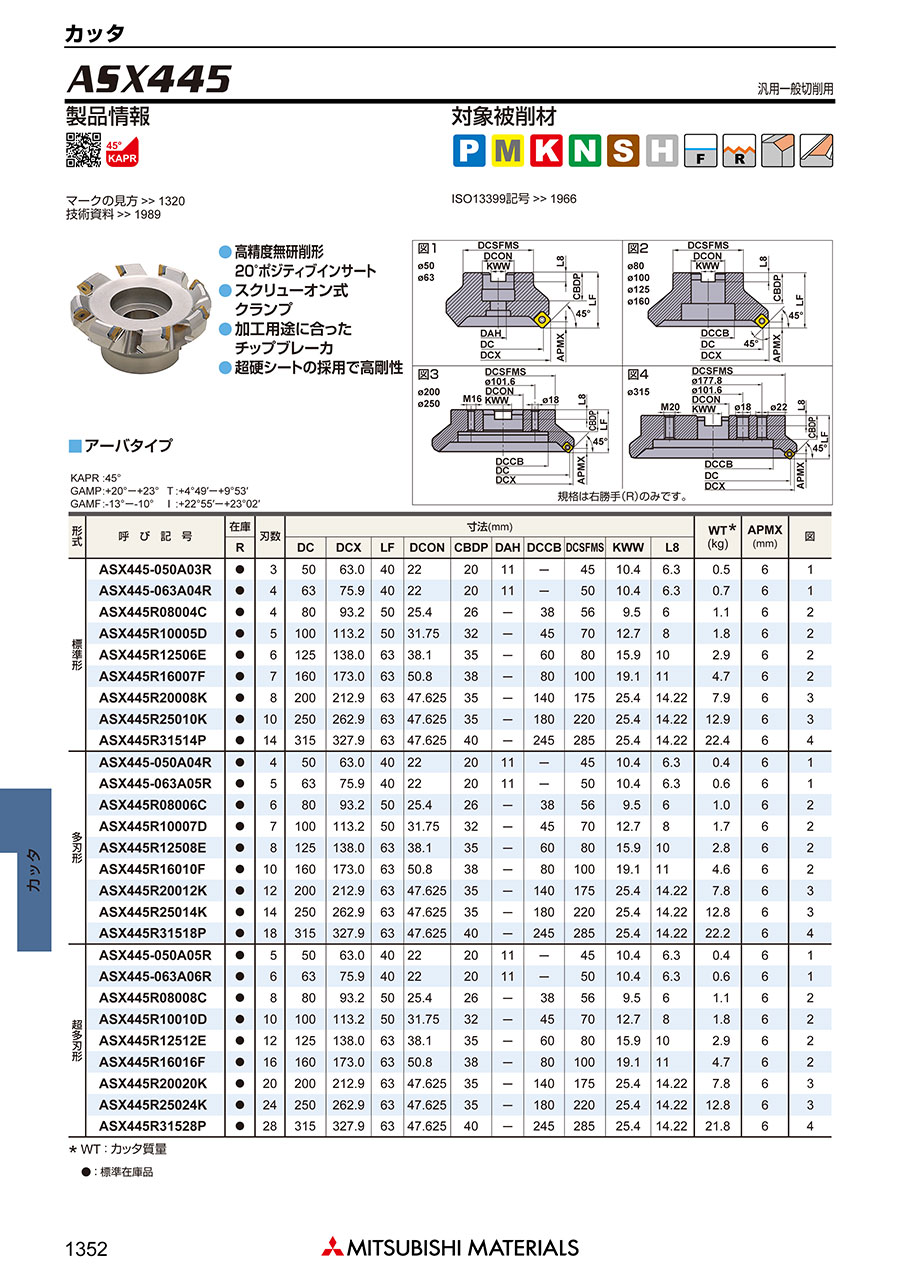

外形図

アーバタイプ

ミリサイズアーバ用

使用方法・使用事例

使用事例

推奨切削条件

推奨切削条件表

ワイパーインサート使用時推奨切削条件

・本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
・加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

※切込み（ap）0.2mm～0.5mm、一刃送り（fz）0.2mm/t以下を推奨いたします。

切削条件時の注意

ワイパーインサート使用時の注意

• 本ワイパーインサートは1コーナ仕様です。
• 図1の様にさらい刃が底面側になるよう、取り付けてください。図2の方向には絶対に取り付けないでください。（過大な切削負荷により破損するおそれがあります。）
• 切込み量は、ap=0.2～0.5（mm）を推奨いたします。（推奨以上の切込みは、切削負荷に注意願います。）
• ワイパーインサートの主切れ刃は、一般刃より内周側に位置するため、ワイパーインサート直後の一般刃には大きな負荷がかかります。欠損防止のため、一刃送りは0.2（mm/刃）以下でお使いください。
• ワイパーインサート1枚で十分な仕上げ面が得られます。
• ただし、1回転あたりの送り量がさらい刃幅以上の場合は、2枚以上のワイパーインサートをカッタボディ内で等分割な配置になるよう、取りつけてください。
