栄工舎

センタリングツール CTシリーズ

センタリングツール CTシリーズ
通常単価(税別)
14,656円～105,297円
税込単価
16,122円～115,827円

センター位置決め、皿面取り、内面取り、外周面取りの加工が可能なセンタリングツー...

詳細情報を確認する
未確定：候補が20型番あります。
    数量：

    商品情報

    推奨切削条件

    製品仕様

    センタリングツール:関連画像

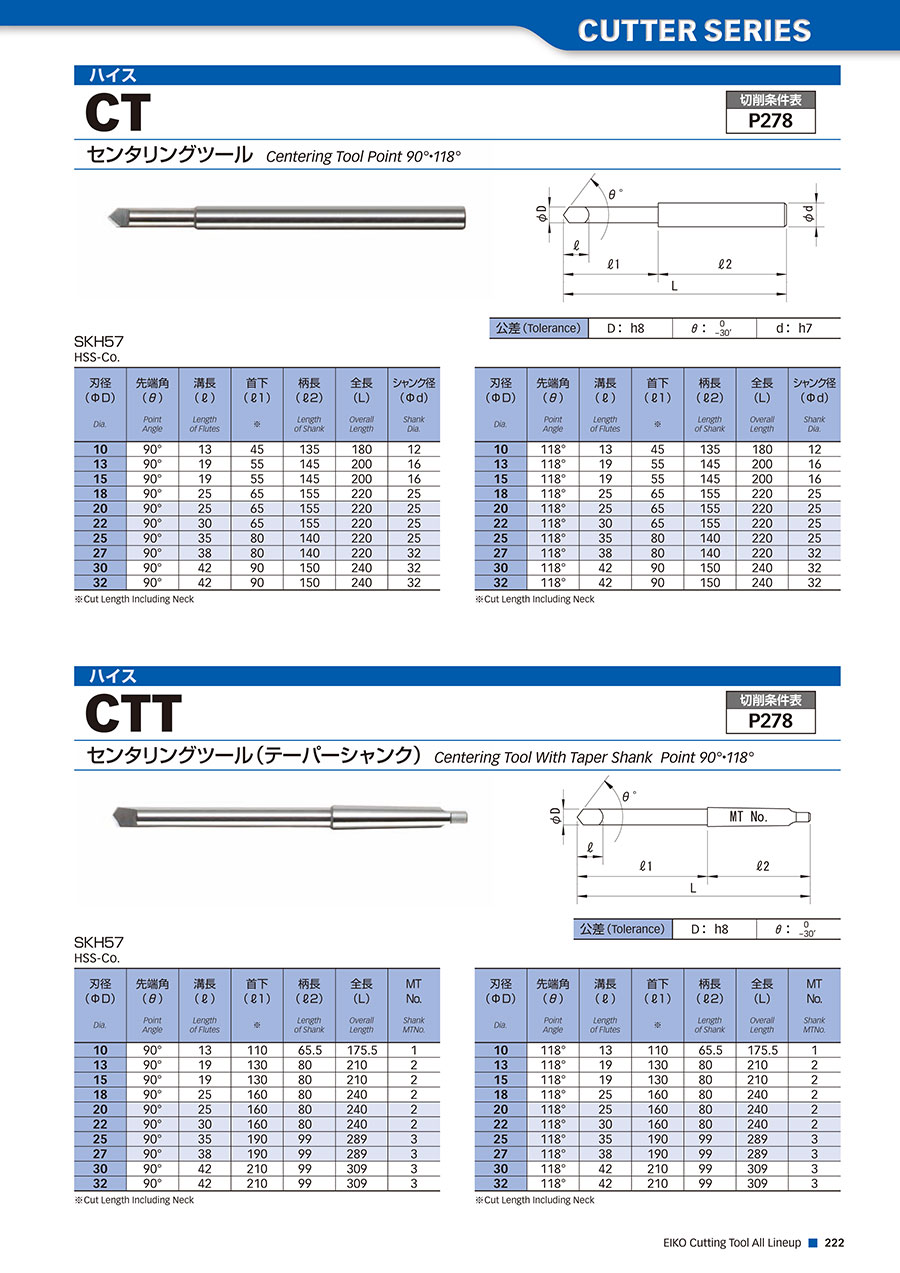

    外形図

    センタリングツール:関連画像

    寸法図

    製品仕様

    公差（Tolerance）D：h8θ：0
    -30'    		d：h7

    SKH57

    刃径
    （φD）
    Dia.    		先端角
    （θ）
    Point
    Angle    		溝長
    （l）
    Length
    of Flutes    		首下
    （l1）
    ※    		柄長
    （l2）
    Length
    of Shank    		全長
    （L）
    Overall
    Length    		シャンク径
    （φd）
    Shank
    Dia.
    1090°134513518012
    1390°195514520016
    1590°195514520016
    1890°256515522025
    2090°256515522025
    2290°306515522025
    2590°358014022025
    2790°388014022032
    3090°429015024032
    3290°429015024032
    10118°134513518012
    13118°195514520016
    15118°195514520016
    18118°256515522025
    20118°256515522025
    22118°306515522025
    25118°358014022025
    27118°388014022032
    30118°429015024032
    32118°429015024032

    ※Cut Length Including Neck

    推奨切削条件

    推奨切削条件表

    • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
    • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
    センタリングツール CTシリーズ 推奨切削条件表

    型番リスト

    表示件数
  • 1
    • 型番
    CT10-90
    CT10-118
    CT13-90
    CT13-118
    CT15-90
    CT15-118
    CT18-90
    CT18-118
    CT20-90
    CT20-118
    CT22-90
    CT22-118
    CT25-90
    CT25-118
    CT27-90
    CT27-118
    CT30-90
    CT30-118
    CT32-90
    CT32-118

    面取り刃両角（θ）

    (°)

    大径（D）

    (mm)

    シャンクサイズ

    全長

    (mm)

    刃長（ℓ）

    (mm)

    首下

    (mm)

    柄長

    (mm)

    		最小発注数量
    90
    10
    12
    180
    13
    45
    135
    1個
    118
    10
    12
    180
    13
    45
    135
    1個
    90
    13
    16
    200
    19
    55
    145
    1個
    118
    13
    16
    200
    19
    55
    145
    1個
    90
    15
    16
    200
    19
    55
    145
    1個
    118
    15
    16
    200
    19
    55
    145
    1個
    90
    18
    25
    220
    25
    65
    155
    1個
    118
    18
    25
    220
    25
    65
    155
    1個
    90
    20
    25
    220
    25
    65
    155
    1個
    118
    20
    25
    220
    25
    65
    155
    1個
    90
    22
    25
    220
    30
    65
    155
    1個
    118
    22
    25
    220
    30
    65
    155
    1個
    90
    25
    25
    220
    35
    80
    140
    1個
    118
    25
    25
    220
    35
    80
    140
    1個
    90
    27
    32
    220
    38
    80
    140
    1個
    118
    27
    32
    220
    38
    80
    140
    1個
    90
    30
    32
    240
    42
    90
    150
    1個
    118
    30
    32
    240
    42
    90
    150
    1個
    90
    32
    32
    240
    42
    90
    150
    1個
    118
    32
    32
    240
    42
    90
    150
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    14,656円
    ( 16,122円 )
    1日目
    14,656円
    ( 16,122円 )
    5日目
    20,544円
    ( 22,598円 )
    1日目
    20,544円
    ( 22,598円 )
    1日目
    23,872円
    ( 26,259円 )
    1日目
    23,872円
    ( 26,259円 )
    1日目
    26,624円
    ( 29,286円 )
    1日目
    26,624円
    ( 29,286円 )
    1日目
    41,664円
    ( 45,830円 )
    1日目
    41,664円
    ( 45,830円 )
    1日目
    52,032円
    ( 57,235円 )
    1日目
    52,032円
    ( 57,235円 )
    1日目
    61,632円
    ( 67,795円 )
    1日目
    61,632円
    ( 67,795円 )
    1日目
    69,874円
    ( 76,861円 )
    1日目
    69,874円
    ( 76,861円 )
    1日目
    80,172円
    ( 88,189円 )
    1日目
    80,172円
    ( 88,189円 )
    1日目
    105,297円
    ( 115,827円 )
    1日目
    105,297円
    ( 115,827円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    センター位置決め、皿面取り、内面取り、外周面取りの加工が可能なセンタリングツール。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
