栄工舎

ニュー面取フライス

ニュー面取フライス NF6-60
  • 数量スライド割引
通常単価(税別)
4,368円
税込単価
4,805円

面取り加工1枚刃の、ニュー面取りフライス。【特長】・再研磨が可能。・面取り加工...

詳細情報を確認する

型番:

NF6-60
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

NF6-60の仕様・寸法情報

用途
面取り・横走り
カウンターシンク
×
面取り刃両角（θ）(°)
60
大径（D）(mm)
6
シャンクサイズ
6
全長(mm)
60
刃数
1
外周刃有無
無
被削材
-
工具材種
ハイス
シャンク径 (d)(mm)
-
刃形状
右刃ストレート
シャンク公差
h8
首下(mm)
5.2
小径(mm)
-
-
-

商品情報

推奨切削条件

製品仕様

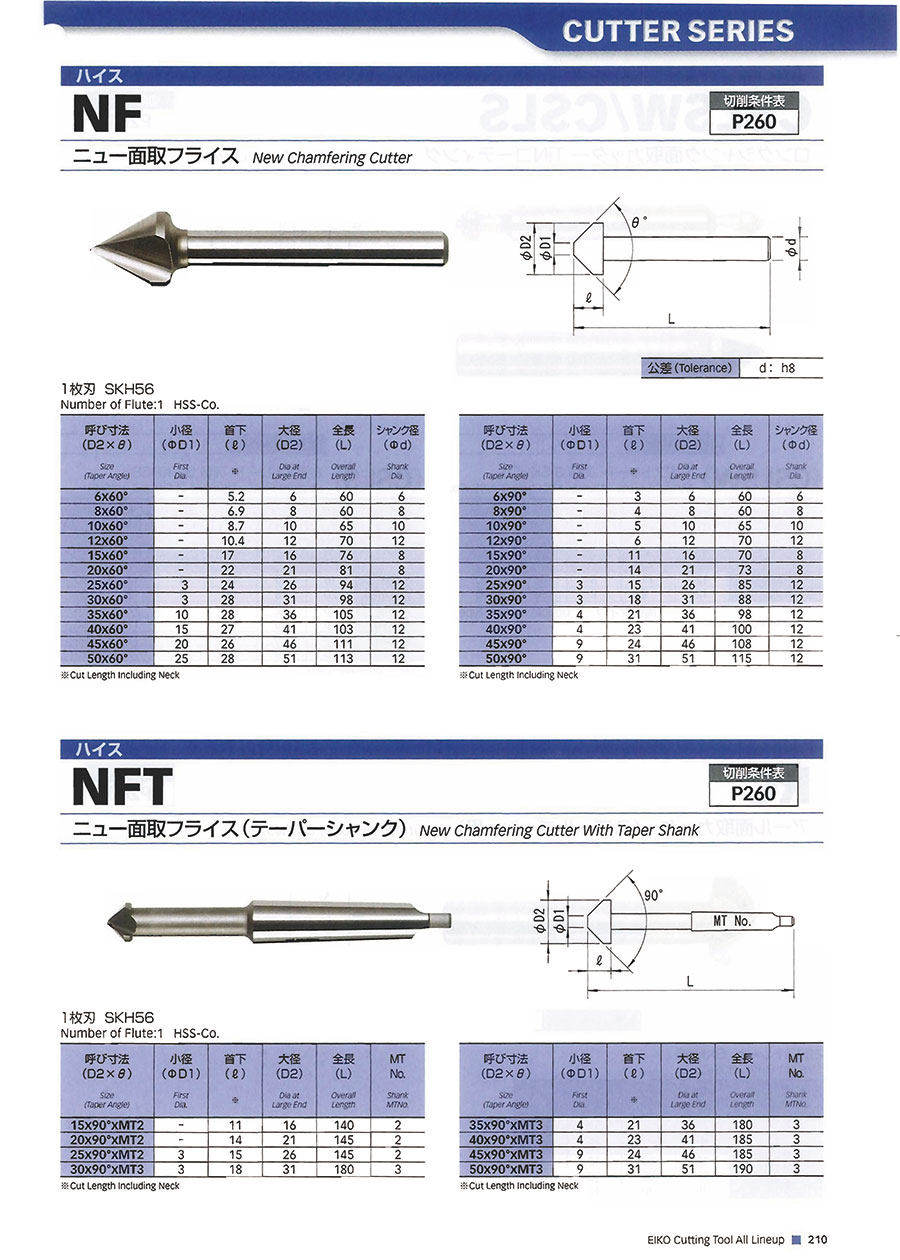

ニュー面取フライス:関連画像

外形図

ニュー面取フライス:関連画像

寸法図

製品仕様

  • 公差d：h8
  • 1枚刃
  • SKH56
呼び寸法
（D2×θ）
size
（Taper Angle）		小径
（φD1）
First
Dia.		首下
（l）
※		大径
（D2）
Dia at
Large End		全長
（L）
Overall
Length		シャンク径
（φd）
Shank
Dia.
6×60°-5.26606
8×60°-6.98608
10×60°-8.7106510
12×60°-10.4127012
15×60°-1716768
20×60°-2221818
25×60°324269412
30×60°328319812
35×60°10283610512
40×60°15274110312
45×60°20264611112
50×60°25285111312
6×90°-36606
8×90°-48608
10×90°-5106510
12×90°-6127012
15×90°-1116708
20×90°-1421738
25×90°315268512
30×90°318318812
35×90°421369812
40×90°4234110012
45×90°9244610812
50×90°9315111512

※Cut Length Including Neck.

推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
ニュー面取フライス 推奨切削条件表

型番リスト

表示件数
  • 1
    • 型番
    NF6-60

    カウンターシンク

    面取り刃両角（θ）

    (°)

    大径（D）

    (mm)

    シャンクサイズ

    全長

    (mm)

    外周刃有無

    被削材

    シャンク径 (d)

    (mm)

    首下

    (mm)

    小径

    (mm)

    		最小発注数量
    ×
    60
    6
    6
    60
    無
    -
    -
    5.2
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,368円
    ( 4,805円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    面取り加工1枚刃の、ニュー面取りフライス。
    【特長】
    ・再研磨が可能。
    ・面取り加工にビビリが無い形状。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ニュー面取フライスの型番NF6-60のページです。 型番NF6-60に関する仕様情報を記載しております。
