栄工舎

強力型柄付アンギュラーカッター

カタログ |

通常単価(税別): 12,352円～320,540円

税込単価: 13,587円～352,594円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

ハイス柄付Tスロットアンギュラーカッター。【特長】・角度のバリエーションが多く、様々な角度の溝加工が可...

詳細を確認

33.0

未確定：候補が37型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

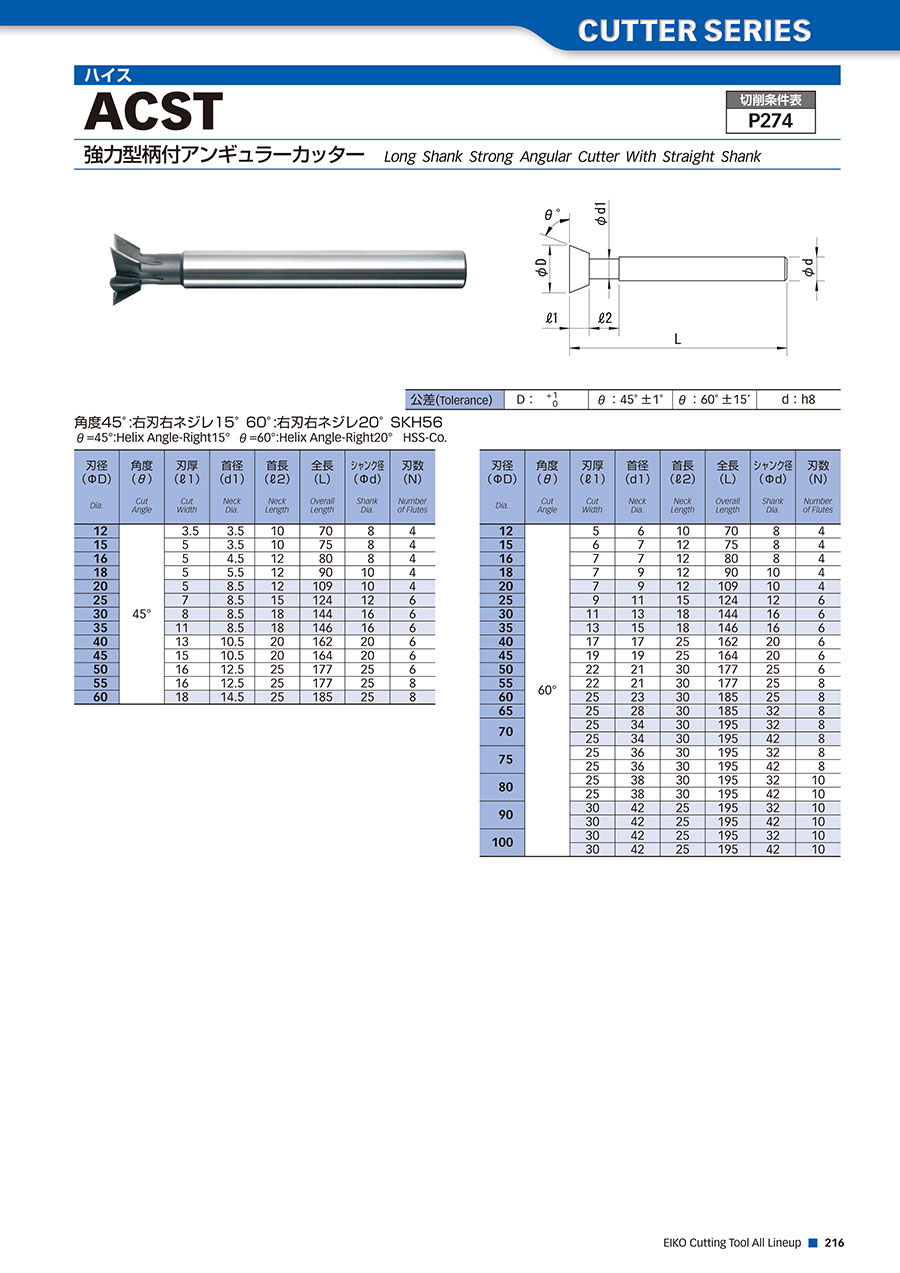

強力型柄付アンギュラーカッターの外形図と寸法

強力型柄付アンギュラーカッター

強力型柄付アンギュラーカッターの外形図

刃径 (φD) Dia.	角度 (θ) Cut Angle	刃厚 (l1) Cut Width	首径 (d1) Neck Dia.	首長 (l2) Neck Length	全長 (L) Overall Length	シャンク径 (φd) Shank Dia.	刃数 (N) Number of Flutes
12	45゜	3.5	3.5	10	70	8	4
15		5	3.5	10	75	8	4
16		5	4.5	12	80	8	4
18		5	5.5	12	90	10	4
20		5	8.5	12	109	10	4
25		7	8.5	15	124	12	6
30		8	8.5	18	144	16	6
35		11	8.5	18	146	16	6
40		13	10.5	20	162	20	6
45		15	10.5	20	164	20	6
50		16	12.5	25	177	25	6
55		16	12.5	25	177	25	8
60		18	14.5	25	185	25	8

刃径 (φD) Dia.	角度 (θ) Cut Angle	刃厚 (l1) Cut Width	首径 (d1) Neck Dia.	首長 (l2) Neck Length	全長 (L) Overall Length	シャンク径 (φd) Shank Dia.	刃数 (N) Number of Flutes
12	60゜	5	6	10	70	8	4
15		6	7	12	75	8	4
16		7	7	12	80	8	4
18		7	9	12	90	10	4
20		7	9	12	109	10	4
25		9	11	15	124	12	6
30		11	13	18	144	16	6
35		13	15	18	146	16	6
40		17	17	25	162	20	6
45		19	19	25	164	20	6
50		22	21	30	177	25	6
55		22	21	30	177	25	8
60		25	23	30	185	25	8
65		25	28	30	185	32	8
70		25	34	30	195	32	8
70		25	34	30	195	42	8
75		25	36	30	195	32	8
75		25	36	30	195	42	8
80		25	38	30	195	32	10
80		25	38	30	195	42	10
90		30	42	25	195	32	10
90		30	42	25	195	42	10
100		30	42	25	195	32	10
100		30	42	25	195	42	10

公差(Tolerance)	D:	+1 0	θ:	45゜±1゜	θ:	60゜±15'	d:	h8

角度45°:右刃右ネジレ15° 60°:右刃右ネジレ20° SKH56

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃幅

(mm)

アンギュラ片角

シャンク径

(mm)

首径

(mm)

全長

(mm)

刃数

首長

(mm)

角度公差

最小発注数量

12	3.5	45	8	3.5	70	4	10	±1°	1個
12	5	60	8	6	70	4	10	±15′	1個
15	5	45	8	3.5	75	4	10	±1°	1個
15	6	60	8	7	75	4	12	±15′	1個
16	5	45	8	4.5	80	4	12	±1°	1個
16	7	60	8	7	80	4	12	±15′	1個
18	5	45	10	5.5	90	4	12	±1°	1個
18	7	60	10	9	90	4	12	±15′	1個
20	5	45	10	8.5	109	4	12	±1°	1個
20	7	60	10	9	109	4	12	±15′	1個
25	7	45	12	8.5	124	6	15	±1°	1個
25	9	60	12	11	124	6	15	±15′	1個
30	8	45	16	8.5	144	6	18	±1°	1個
30	11	60	16	13	144	6	18	±15′	1個
35	11	45	16	8.5	146	6	18	±1°	1個
35	13	60	16	15	146	6	18	±15′	1個
40	13	45	20	10.5	162	6	20	±1°	1個
40	17	60	20	17	162	6	25	±15′	1個
45	15	45	20	10.5	164	6	20	±1°	1個
45	19	60	20	19	164	6	25	±15′	1個
50	16	45	25	12.5	177	6	25	±1°	1個
50	22	60	25	21	177	6	30	±15′	1個
55	16	45	25	12.5	177	8	25	±1°	1個
55	22	60	25	21	177	8	30	±15′	1個
60	18	45	25	14.5	185	8	25	±1°	1個
60	25	60	25	23	185	8	30	±15′	1個
65	25	60	32	28	185	8	30	±15′	1個
70	25	60	32	34	195	8	30	±15′	1個
70	25	60	42	34	195	8	30	±15′	1個
75	25	60	32	36	195	8	30	±15′	1個
75	25	60	42	36	195	8	30	±15′	1個
80	25	60	32	38	195	10	30	±15′	1個
80	25	60	42	38	195	10	30	±15′	1個
90	30	60	32	42	195	10	25	±15′	1個
90	30	60	42	42	195	10	25	±15′	1個
100	30	60	32	42	195	10	25	±15′	1個
100	30	60	42	42	195	10	25	±15′	1個

通常単価(税別) (税込単価)	通常出荷日

12,352円 ( 13,587円 )	5日目
12,352円 ( 13,587円 )	5日目
12,992円 ( 14,291円 )	5日目
12,992円 ( 14,291円 )	5日目
13,312円 ( 14,643円 )	5日目
13,312円 ( 14,643円 )	5日目
13,760円 ( 15,136円 )	5日目
13,760円 ( 15,136円 )	5日目
14,592円 ( 16,051円 )	5日目
14,592円 ( 16,051円 )	5日目
18,560円 ( 20,416円 )	1日目
18,560円 ( 20,416円 )	5日目
21,504円 ( 23,654円 )	1日目
21,504円 ( 23,654円 )	5日目
30,720円 ( 33,792円 )	1日目
30,720円 ( 33,792円 )	在庫品1日目当日出荷可能
36,864円 ( 40,550円 )	1日目
36,864円 ( 40,550円 )	1日目
47,744円 ( 52,518円 )	1日目
47,744円 ( 52,518円 )	1日目
57,344円 ( 63,078円 )	1日目
57,344円 ( 63,078円 )	1日目
71,558円 ( 78,714円 )	1日目
71,558円 ( 78,714円 )	1日目
82,762円 ( 91,038円 )	1日目
82,762円 ( 91,038円 )	1日目
136,097円 ( 149,707円 )	1日目
156,769円 ( 172,446円 )	1日目
156,769円 ( 172,446円 )	1日目
190,361円 ( 209,397円 )	1日目
190,361円 ( 209,397円 )	1日目
202,090円 ( 222,299円 )	1日目
202,090円 ( 222,299円 )	1日目
259,482円 ( 285,430円 )	1日目
259,482円 ( 285,430円 )	1日目
320,540円 ( 352,594円 )	1日目
320,540円 ( 352,594円 )	1日目

詳細情報

基本情報

基本情報

ハイス柄付Tスロットアンギュラーカッター。
【特長】
・角度のバリエーションが多く、様々な角度の溝加工が可能。
・コバルトハイスを使用、刃数を減らしネジレが付いているため切削性の向上を実現。
【用途】
・アリ溝加工等に使用。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

強力型柄付アンギュラーカッターのレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

裏の面取りに

満足度：3.02020/02/14

加工するために条件に合った選択肢がこの商品しかなかったので購入しました。真鍮に対して面取りの加工をしています。超硬タイプ...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qアップカットとダウンカットどちらがいいのですか？

一般的には刃物に負荷が掛からないので、ダウンカットを推奨します。

この商品を見た人は、こんな商品も見ています

	今見ている商品強力型柄付アンギュラーカッター	超硬スーパーミニ千鳥刃キーシードカッター	超硬スーパーミニエンドミル 4枚刃	超硬スーパーミニエンドミル 2枚刃	超硬ソリッド千鳥刃Tスロットカッターロング	超硬ソリッド千鳥刃Tスロットカッター
メーカー	栄工舎	栄工舎	栄工舎	栄工舎	栄工舎	栄工舎
通常価格	12,352円-	16,576円 -	17,088円 -	16,192円 -	45,120円 -	31,360円 -
通常出荷日	在庫品1日目〜	1日目	1日目	1日目	1日目	1日目
刃材質	ハイス	超硬	超硬	超硬	超硬	超硬
刃径公差	0～+1	0～-0.05	-0.02～0	-0.02～0	0～-0.05	0～-0.05
刃形状	右刃右ネジレ	右刃交互ネジレ	右刃右ネジレ	右刃右ネジレ	右刃交互ネジレ	右刃交互ネジレ
ネジレ角度	15°	10°	30°	30°	15°	15°
シャンク公差	h8	-0.009～0	-0.012～0	-0.012～0	-0.01～0	-0.01～0
