栄工舎

ロングシャンク千鳥刃キーシードカッター

カタログ |

通常単価(税別): 12,416円～131,500円

税込単価: 13,658円～144,650円

通常出荷日：1日目

千鳥刃形状のキーシードカッターロングタイプ。【特長】・浅溝・半月キー溝加工・ロング柄・刃形状を千鳥刃に...

詳細を確認

未確定：候補が78型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

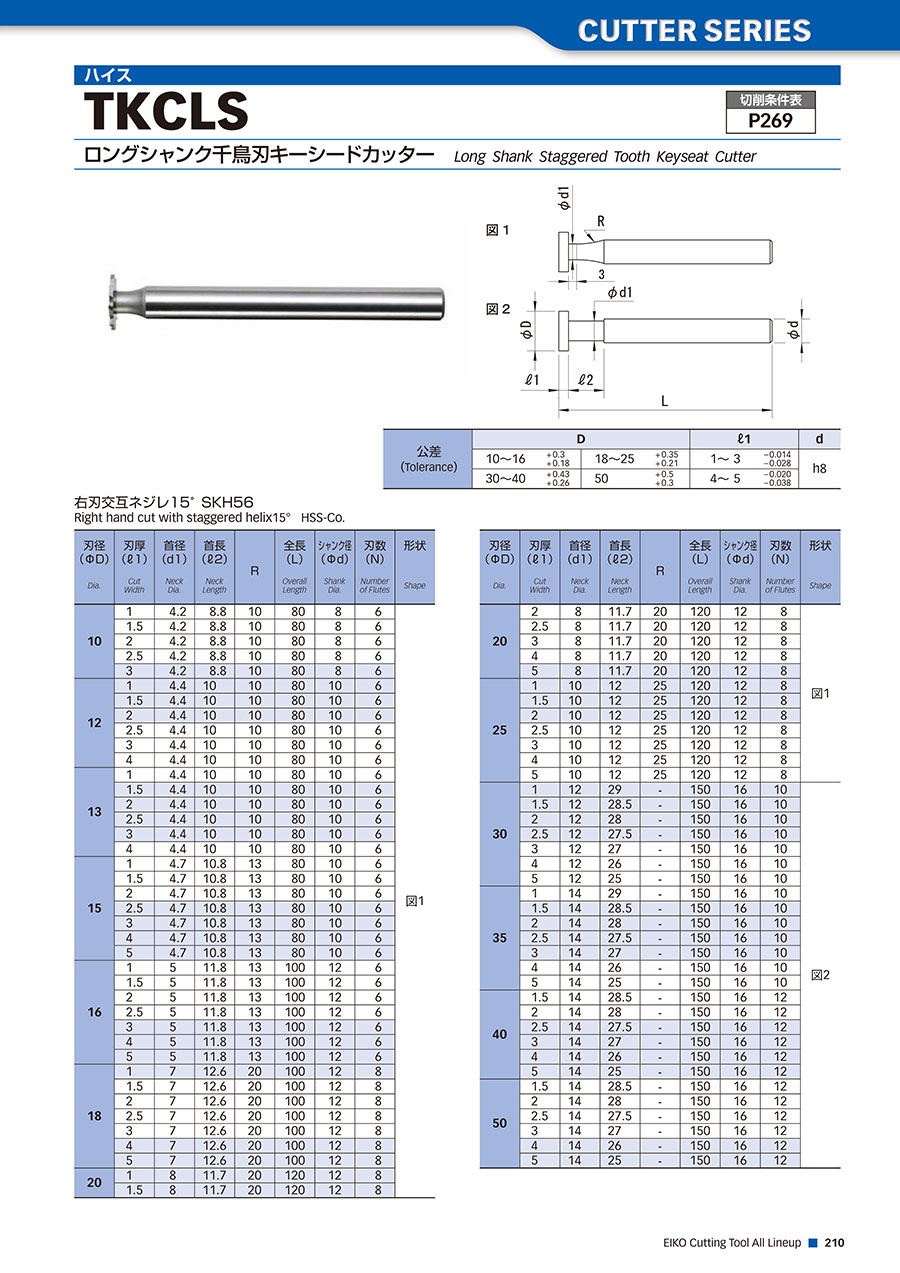

カタログ

商品情報

推奨切削条件

製品仕様

外形図

寸法図

製品仕様

	D				l1		d
公差（Tolerance）	10～16	+0.3 +0.18	18～25	+0.35 +0.21	1～3	-0.014 -0.028	h8
公差（Tolerance）	30～40	+0.43 +0.26	50	+0.5 +0.3	4～5	-0.020 -0.038	h8

右刃交互ネジレ15°
SKH56

刃径（φD） Dia.	刃厚（l1） Cut Width	首径（d1） Neck Dia.	首長（l2） Neck Length	R	全長（L） Overall Length	シャンク径（φd） Shank Dia.	刃数（N） Number Of Flutes	形状 Shape
10	1	4.2	8.8	10	80	8	6	図1
	2	4.2	8.8	10	80	8	6
	3	4.2	8.8	10	80	8	6
12	1	4.4	10	10	80	10	6
	2	4.4	10	10	80	10	6
	3	4.4	10	10	80	10	6
	4	4.4	10	10	80	10	6
13	1	4.4	10	10	80	10	6
	2	4.4	10	10	80	10	6
	3	4.4	10	10	80	10	6
	4	4.4	10	10	80	10	6
15	1	4.7	10.8	13	80	10	6
	2	4.7	10.8	13	80	10	6
	3	4.7	10.8	13	80	10	6
	4	4.7	10.8	13	80	10	6
	5	4.7	10.8	13	80	10	6
16	1	5	11.8	13	100	12	6
	2	5	11.8	13	100	12	6
	3	5	11.8	13	100	12	6
	4	5	11.8	13	100	12	6
	5	5	11.8	13	100	12	6
18	1	7	12.6	20	100	12	8
	2	7	12.6	20	100	12	8
	3	7	12.6	20	100	12	8
	4	7	12.6	20	100	12	8
	5	7	12.6	20	100	12	8
20	1	8	11.7	20	120	12	8
	2	8	11.7	20	120	12	8
	3	8	11.7	20	120	12	8
	4	8	11.7	20	120	12	8
	5	8	11.7	20	120	12	8
25	1	10	12	25	120	12	8
	2	10	12	25	120	12	8
	3	10	12	25	120	12	8
	4	10	12	25	120	12	8
	5	10	12	25	120	12	8
30	1	12	29	-	150	16	10	図2
	2	12	28	-	150	16	10
	3	12	27	-	150	16	10
	4	12	26	-	150	16	10
	5	12	25	-	150	16	10
35	1	14	29	-	150	16	10
	2	14	28	-	150	16	10
	3	14	27	-	150	16	10
	4	14	26	-	150	16	10
	5	14	25	-	150	16	10
40	2	14	28	-	150	16	12
	3	14	27	-	150	16	12
	4	14	26	-	150	16	12
	5	14	25	-	150	16	12
50	2	14	28	-	150	16	12
	3	14	27	-	150	16	12
	4	14	26	-	150	16	12
	5	14	25	-	150	16	12

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃幅

(mm)

ボールR

(mm)

シャンク径

(mm)

首径

(mm)

全長

(mm)

刃数

首長

(mm)

刃径公差

刃厚公差

最小発注数量

10	1	10	8	4.2	80	6	8.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
10	2	10	8	4.2	80	6	8.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
10	3	10	8	4.2	80	6	8.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
10	1.5	10	8	4.2	80	6	8.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
10	2.5	10	8	4.2	80	6	8.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
12	1	10	10	4.4	80	6	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
12	2	10	10	4.4	80	6	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
12	3	10	10	4.4	80	6	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
12	4	10	10	4.4	80	6	10	+0.18～+0.3mm	-0.02～-0.038mm	1個
12	1.5	10	10	4.4	80	6	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
12	2.5	10	10	4.4	80	6	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
13	1	13	10	4.4	80	6	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
13	2	13	10	4.4	80	6	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
13	3	13	10	4.4	80	6	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
13	4	13	10	4.4	80	6	10	+0.18～+0.3mm	-0.02～-0.038mm	1個
13	1.5	13	10	4.4	80	6	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
13	2.5	13	10	4.4	80	6	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
15	1	13	10	4.7	80	6	10.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
15	2	13	10	4.7	80	6	10.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
15	3	13	10	4.7	80	6	10.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
15	4	13	10	4.7	80	6	10.8	+0.18～+0.3mm	-0.02～-0.038mm	1個
15	5	13	10	4.7	80	6	10.8	+0.18～+0.3mm	-0.02～-0.038mm	1個
15	1.5	13	10	4.7	80	6	10.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
15	2.5	13	10	4.7	80	6	10.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
16	1	13	12	5	100	6	11.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
16	2	13	12	5	100	6	11.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
16	3	13	12	5	100	6	11.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
16	4	13	12	5	100	6	11.8	+0.18～+0.3mm	-0.02～-0.038mm	1個
16	5	13	12	5	100	6	11.8	+0.18～+0.3mm	-0.02～-0.038mm	1個
16	1.5	13	12	5	100	6	11.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
16	2.5	13	12	5	100	6	11.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
18	1	20	12	7	100	8	12.6	+0.21～+0.35mm	-0.014～-0.028mm	1個
18	2	20	12	7	100	8	12.6	+0.21～+0.35mm	-0.014～-0.028mm	1個
18	3	20	12	7	100	8	12.6	+0.21～+0.35mm	-0.014～-0.028mm	1個
18	4	20	12	7	100	8	12.6	+0.21～+0.35mm	-0.02～-0.038mm	1個
18	5	20	12	7	100	8	12.6	+0.21～+0.35mm	-0.02～-0.038mm	1個
18	1.5	20	12	7	100	8	12.6	+0.21～+0.35mm	-0.014～-0.028mm	1個
18	2.5	20	12	7	100	8	12.6	+0.21～+0.35mm	-0.014～-0.028mm	1個
20	1	20	12	8	120	8	11.7	+0.21～+0.35mm	-0.014～-0.028mm	1個
20	2	20	12	8	120	8	11.7	+0.21～+0.35mm	-0.014～-0.028mm	1個
20	3	20	12	8	120	8	11.7	+0.21～+0.35mm	-0.014～-0.028mm	1個
20	4	20	12	8	120	8	11.7	+0.21～+0.35mm	-0.02～-0.038mm	1個
20	5	20	12	8	120	8	11.7	+0.21～+0.35mm	-0.02～-0.038mm	1個
20	1.5	20	12	8	120	8	11.7	+0.21～+0.35mm	-0.014～-0.028mm	1個
20	2.5	20	12	8	120	8	11.7	+0.21～+0.35mm	-0.014～-0.028mm	1個
25	1	25	12	10	120	8	12	+0.21～+0.35mm	-0.014～-0.028mm	1個
25	2	25	12	10	120	8	12	+0.21～+0.35mm	-0.014～-0.028mm	1個
25	3	25	12	10	120	8	12	+0.21～+0.35mm	-0.014～-0.028mm	1個
25	4	25	12	10	120	8	12	+0.21～+0.35mm	-0.02～-0.038mm	1個
25	5	25	12	10	120	8	12	+0.21～+0.35mm	-0.02～-0.038mm	1個
25	1.5	25	12	10	120	8	12	+0.21～+0.35mm	-0.014～-0.028mm	1個
25	2.5	25	12	10	120	8	12	+0.21～+0.35mm	-0.014～-0.028mm	1個
30	1	-	16	12	150	10	29	+0.26～+0.43mm	-0.014～-0.028mm	1個
30	2	-	16	12	150	10	28	+0.26～+0.43mm	-0.014～-0.028mm	1個
30	3	-	16	12	150	10	27	+0.26～+0.43mm	-0.014～-0.028mm	1個
30	4	-	16	12	150	10	26	+0.26～+0.43mm	-0.02～-0.038mm	1個
30	5	-	16	12	150	10	25	+0.26～+0.43mm	-0.02～-0.038mm	1個
30	1.5	-	16	12	150	10	28.5	+0.26～+0.43mm	-0.014～-0.028mm	1個
30	2.5	-	16	12	150	10	27.5	+0.26～+0.43mm	-0.014～-0.028mm	1個
35	1	-	16	14	150	10	29	+0.26～+0.43mm	-0.014～-0.028mm	1個

通常単価(税別) (税込単価)	通常出荷日

12,416円 ( 13,658円 )	1日目
12,416円 ( 13,658円 )	1日目
12,416円 ( 13,658円 )	1日目
19,400円 ( 21,340円 )	1日目
19,400円 ( 21,340円 )	1日目
13,632円 ( 14,995円 )	1日目
13,632円 ( 14,995円 )	1日目
13,632円 ( 14,995円 )	1日目
13,632円 ( 14,995円 )	1日目
21,300円 ( 23,430円 )	1日目
21,300円 ( 23,430円 )	1日目
13,632円 ( 14,995円 )	1日目
13,632円 ( 14,995円 )	1日目
13,632円 ( 14,995円 )	1日目
13,632円 ( 14,995円 )	1日目
21,300円 ( 23,430円 )	1日目
21,300円 ( 23,430円 )	1日目
14,144円 ( 15,558円 )	1日目
14,144円 ( 15,558円 )	1日目
14,144円 ( 15,558円 )	1日目
14,144円 ( 15,558円 )	1日目
14,144円 ( 15,558円 )	1日目
22,100円 ( 24,310円 )	1日目
22,100円 ( 24,310円 )	1日目
15,104円 ( 16,614円 )	1日目
15,104円 ( 16,614円 )	1日目
15,104円 ( 16,614円 )	1日目
15,104円 ( 16,614円 )	1日目
15,104円 ( 16,614円 )	1日目
23,600円 ( 25,960円 )	1日目
23,600円 ( 25,960円 )	1日目
15,232円 ( 16,755円 )	1日目
15,232円 ( 16,755円 )	1日目
15,232円 ( 16,755円 )	1日目
15,232円 ( 16,755円 )	1日目
15,232円 ( 16,755円 )	1日目
23,800円 ( 26,180円 )	1日目
23,800円 ( 26,180円 )	1日目
16,256円 ( 17,882円 )	1日目
16,256円 ( 17,882円 )	1日目
16,256円 ( 17,882円 )	1日目
16,256円 ( 17,882円 )	1日目
16,256円 ( 17,882円 )	1日目
25,400円 ( 27,940円 )	1日目
25,400円 ( 27,940円 )	1日目
19,200円 ( 21,120円 )	1日目
19,200円 ( 21,120円 )	1日目
19,200円 ( 21,120円 )	1日目
19,200円 ( 21,120円 )	1日目
19,200円 ( 21,120円 )	1日目
30,000円 ( 33,000円 )	1日目
30,000円 ( 33,000円 )	1日目
28,160円 ( 30,976円 )	1日目
28,160円 ( 30,976円 )	1日目
28,160円 ( 30,976円 )	1日目
28,160円 ( 30,976円 )	1日目
28,160円 ( 30,976円 )	1日目
44,000円 ( 48,400円 )	1日目
44,000円 ( 48,400円 )	1日目
38,336円 ( 42,170円 )	1日目

基本情報

基本情報

千鳥刃形状のキーシードカッターロングタイプ。
【特長】
・浅溝・半月キー溝加工
・ロング柄
・刃形状を千鳥刃にしていることにより、切削性、切粉の処理が良好に
【用途】
・キー溝などの加工に使用

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
