栄工舎

ロングシャンクキーシードカッター

カタログ |

通常単価(税別): 9,344円～50,816円

税込単価: 10,278円～55,898円

通常出荷日：1日目～5日目

ハイスキー溝加工カッターロングシャンクタイプ。【特長】・刃径・刃厚のバリエーションが豊富なため、様々な...

詳細を確認

未確定：候補が143型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

製品仕様

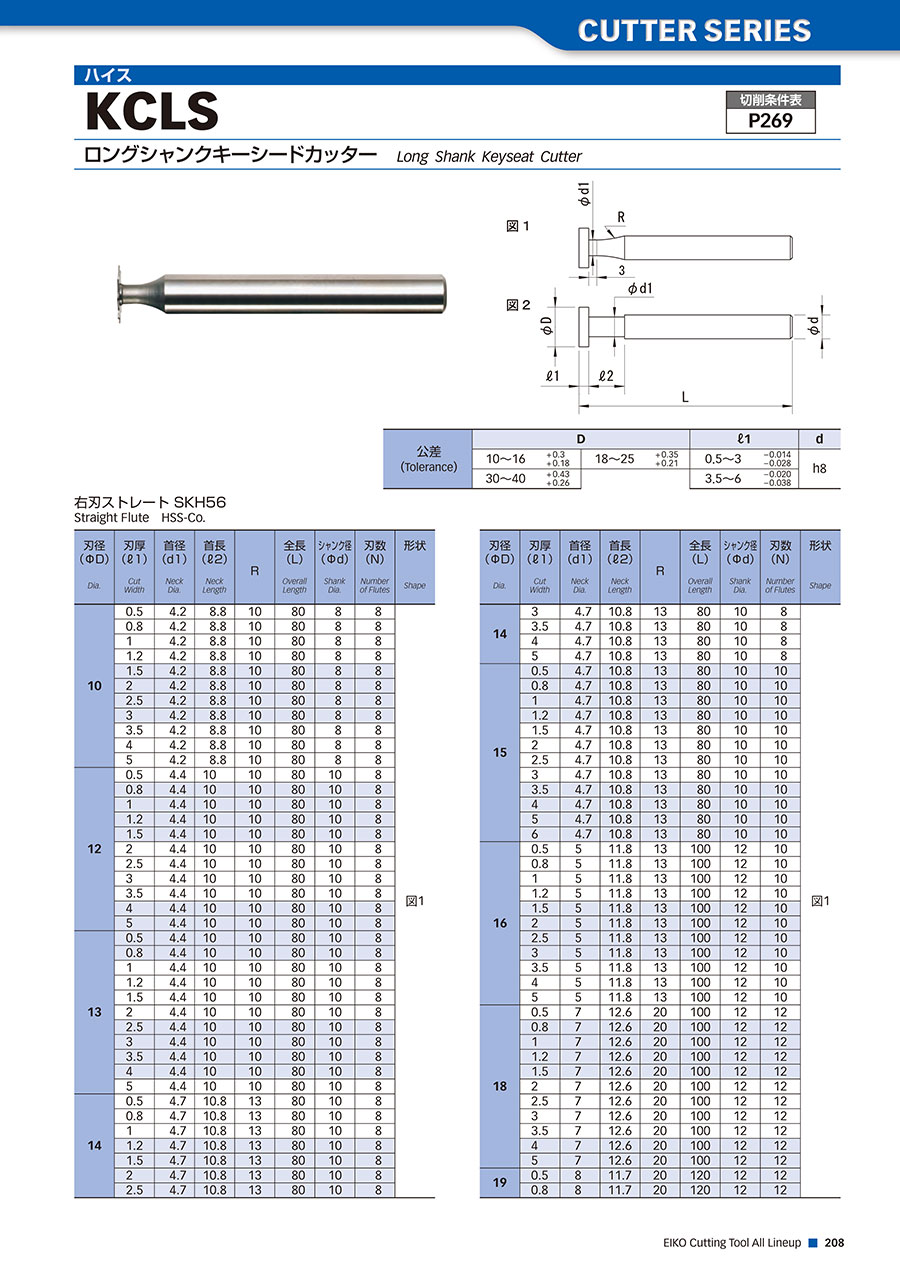

外形図

寸法図

製品仕様

公差（Tolerance）	D				l1		d
	8～16	+0.3 +0.18	18～25	+0.35 +0.21	1～3	-0.014 -0.028	h8
	30～40	+0.43 +0.26			3.5～6	-0.020 -0.038	h8

右刃ストレート
SKH56

刃径（φD） Dia.	刃厚（l1） Cut Width	首径（d1） Neck Dia.	首長（l2） Neck Length	R	全長（L） Overall Length	シャンク径（φd） Shank Dia.	刃数（N） Number Of flutes	形状 Shape
10	1	4.2	8.8	10	80	8	8	図1
	1.5	4.2	8.8	10	80	8	8
	2	4.2	8.8	10	80	8	8
	2.5	4.2	8.8	10	80	8	8
	3	4.2	8.8	10	80	8	8
	3.5	4.2	8.8	10	80	8	8
	4	4.2	8.8	10	80	8	8
	5	4.2	8.8	10	80	8	8
12	1	4.4	10	10	80	10	8
	1.5	4.4	10	10	80	10	8
	2	4.4	10	10	80	10	8
	2.5	4.4	10	10	80	10	8
	3	4.4	10	10	80	10	8
	3.5	4.4	10	10	80	10	8
	4	4.4	10	10	80	10	8
	5	4.4	10	10	80	10	8
13	1	4.4	10	10	80	10	8
	1.5	4.4	10	10	80	10	8
	2	4.4	10	10	80	10	8
	2.5	4.4	10	10	80	10	8
	3	4.4	10	10	80	10	8
	3.5	4.4	10	10	80	10	8
	4	4.4	10	10	80	10	8
	5	4.4	10	10	80	10	8
14	1	4.7	10.8	13	80	10	8
	1.5	4.7	10.8	13	80	10	8
	2	4.7	10.8	13	80	10	8
	2.5	4.7	10.8	13	80	10	8
	3	4.7	10.8	13	80	10	8
	3.5	4.7	10.8	13	80	10	8
	4	4.7	10.8	13	80	10	8
	5	4.7	10.8	13	80	10	8
15	1	4.7	10.8	13	80	10	10
	1.5	4.7	10.8	13	80	10	10
	2	4.7	10.8	13	80	10	10
	2.5	4.7	10.8	13	80	10	10
	3	4.7	10.8	13	80	10	10
	3.5	4.7	10.8	13	80	10	10
	4	4.7	10.8	13	80	10	10
30	0.8	12	24.2	-	150	16	14	図2
	1	12	24	-	150	16	14
	1.5	12	23.5	-	150	16	14
	2	12	23	-	150	16	14
	2.5	12	22.5	-	150	16	14
	3	12	22	-	150	16	14
	3.5	12	21.5	-	150	16	14
	4	12	21	-	150	16	14
	5	12	20	-	150	16	14
	6	12	19	-	150	16	14

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃幅

(mm)

ボールR

(mm)

シャンク径

(mm)

首径

(mm)

全長

(mm)

刃数

首長

(mm)

刃径公差

刃厚公差

最小発注数量

10	1	10	8	4.2	80	8	8.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
10	1.2	10	8	4.2	80	8	8.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
10	1.5	10	8	4.2	80	8	8.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
10	2	10	8	4.2	80	8	8.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
10	2.5	10	8	4.2	80	8	8.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
10	3	10	8	4.2	80	8	8.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
10	3.5	10	8	4.2	80	8	8.8	+0.18～+0.3mm	-0.02～-0.038mm	1個
10	4	10	8	4.2	80	8	8.8	+0.18～+0.3mm	-0.02～-0.038mm	1個
10	5	10	8	4.2	80	8	8.8	+0.18～+0.3mm	-0.02～-0.038mm	1個
10	0.5	10	8	4.2	80	8	8.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
10	0.8	10	8	4.2	80	8	8.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
12	1	10	10	4.4	80	8	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
12	1.2	10	10	4.4	80	8	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
12	1.5	10	10	4.4	80	8	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
12	2	10	10	4.4	80	8	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
12	2.5	10	10	4.4	80	8	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
12	3	10	10	4.4	80	8	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
12	3.5	10	10	4.4	80	8	10	+0.18～+0.3mm	-0.02～-0.038mm	1個
12	4	10	10	4.4	80	8	10	+0.18～+0.3mm	-0.02～-0.038mm	1個
12	5	10	10	4.4	80	8	10	+0.18～+0.3mm	-0.02～-0.038mm	1個
12	0.5	10	10	4.4	80	8	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
12	0.8	10	10	4.4	80	8	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
13	1	10	10	4.4	80	8	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
13	1.2	10	10	4.4	80	8	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
13	1.5	10	10	4.4	80	8	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
13	2	10	10	4.4	80	8	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
13	2.5	10	10	4.4	80	8	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
13	3	10	10	4.4	80	8	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
13	3.5	10	10	4.4	80	8	10	+0.18～+0.3mm	-0.02～-0.038mm	1個
13	4	10	10	4.4	80	8	10	+0.18～+0.3mm	-0.02～-0.038mm	1個
13	5	10	10	4.4	80	8	10	+0.18～+0.3mm	-0.02～-0.038mm	1個
13	0.5	10	10	4.4	80	8	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
13	0.8	10	10	4.4	80	8	10	+0.18～+0.3mm	-0.014～-0.028mm	1個
14	1	13	10	4.7	80	8	10.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
14	1.2	13	10	4.7	80	8	10.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
14	1.5	13	10	4.7	80	8	10.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
14	2	13	10	4.7	80	8	10.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
14	2.5	13	10	4.7	80	8	10.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
14	3	13	10	4.7	80	8	10.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
14	3.5	13	10	4.7	80	8	10.8	+0.18～+0.3mm	-0.02～-0.038mm	1個
14	4	13	10	4.7	80	8	10.8	+0.18～+0.3mm	-0.02～-0.038mm	1個
14	5	13	10	4.7	80	8	10.8	+0.18～+0.3mm	-0.02～-0.038mm	1個
14	0.5	13	10	4.7	80	8	10.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
14	0.8	13	10	4.7	80	8	10.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
15	1	13	10	4.7	80	10	10.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
15	1.2	13	10	4.7	80	10	10.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
15	1.5	13	10	4.7	80	10	10.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
15	2	13	10	4.7	80	10	10.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
15	2.5	13	10	4.7	80	10	10.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
15	3	13	10	4.7	80	10	10.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
15	3.5	13	10	4.7	80	10	10.8	+0.18～+0.3mm	-0.02～-0.038mm	1個
15	4	13	10	4.7	80	10	10.8	+0.18～+0.3mm	-0.02～-0.038mm	1個
15	5	13	10	4.7	80	10	10.8	+0.18～+0.3mm	-0.02～-0.038mm	1個
15	6	13	10	4.7	80	10	10.8	+0.18～+0.3mm	-0.02～-0.038mm	1個
15	0.5	13	10	4.7	80	10	10.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
15	0.8	13	10	4.7	80	10	10.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
16	1	13	12	5	100	10	11.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
16	1.2	13	12	5	100	10	11.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
16	1.5	13	12	5	100	10	11.8	+0.18～+0.3mm	-0.014～-0.028mm	1個
16	2	13	12	5	100	10	11.8	+0.18～+0.3mm	-0.014～-0.028mm	1個

通常単価(税別) (税込単価)	通常出荷日

10,176円 ( 11,194円 )	3日目
10,688円 ( 11,757円 )	1日目
10,688円 ( 11,757円 )	1日目
10,688円 ( 11,757円 )	1日目
10,688円 ( 11,757円 )	1日目
10,688円 ( 11,757円 )	1日目
10,688円 ( 11,757円 )	1日目
10,688円 ( 11,757円 )	1日目
10,688円 ( 11,757円 )	1日目
15,900円 ( 17,490円 )	1日目
15,900円 ( 17,490円 )	1日目
9,472円 ( 10,419円 )	1日目
10,090円 ( 11,099円 )	1日目
10,090円 ( 11,099円 )	1日目
10,090円 ( 11,099円 )	1日目
10,090円 ( 11,099円 )	1日目
10,090円 ( 11,099円 )	1日目
10,090円 ( 11,099円 )	1日目
10,090円 ( 11,099円 )	1日目
10,090円 ( 11,099円 )	1日目
14,800円 ( 16,280円 )	1日目
14,800円 ( 16,280円 )	1日目
10,240円 ( 11,264円 )	1日目
9,344円 ( 10,278円 )	1日目
9,344円 ( 10,278円 )	1日目
9,344円 ( 10,278円 )	1日目
9,344円 ( 10,278円 )	1日目
9,344円 ( 10,278円 )	1日目
9,344円 ( 10,278円 )	1日目
9,344円 ( 10,278円 )	1日目
9,344円 ( 10,278円 )	1日目
16,000円 ( 17,600円 )	1日目
16,000円 ( 17,600円 )	1日目
10,624円 ( 11,686円 )	1日目
9,856円 ( 10,842円 )	1日目
9,856円 ( 10,842円 )	1日目
9,856円 ( 10,842円 )	1日目
9,856円 ( 10,842円 )	1日目
9,856円 ( 10,842円 )	1日目
9,856円 ( 10,842円 )	1日目
9,856円 ( 10,842円 )	1日目
9,856円 ( 10,842円 )	1日目
16,600円 ( 18,260円 )	1日目
16,600円 ( 18,260円 )	1日目
9,920円 ( 10,912円 )	1日目
10,464円 ( 11,510円 )	1日目
10,464円 ( 11,510円 )	1日目
10,464円 ( 11,510円 )	1日目
10,464円 ( 11,510円 )	1日目
10,464円 ( 11,510円 )	1日目
10,464円 ( 11,510円 )	1日目
10,464円 ( 11,510円 )	1日目
10,464円 ( 11,510円 )	1日目
10,464円 ( 11,510円 )	1日目
15,500円 ( 17,050円 )	1日目
15,500円 ( 17,050円 )	1日目
12,800円 ( 14,080円 )	1日目
11,776円 ( 12,954円 )	1日目
11,776円 ( 12,954円 )	1日目
11,776円 ( 12,954円 )	1日目

基本情報

基本情報

ハイスキー溝加工カッターロングシャンクタイプ。
【特長】
・刃径・刃厚のバリエーションが豊富なため、様々な刃径・刃幅加工等に対応
・浅溝、半月キー溝加工
・ロング柄
【用途】
・キー溝などの加工に使用
