栄工舎

側刃付キーシードカッター

カタログ |

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 8,671円～36,800円

税込単価: 9,538円～40,480円

Tスロットハイスキー溝加工カッター。【特長】・刃径・刃厚のバリエーションが豊...

詳細情報を確認する

刃材質
ハイス
刃形状
右刃ストレート
刃厚公差
-0.014～-0.028
シャンク公差
h8

未確定：候補が60型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

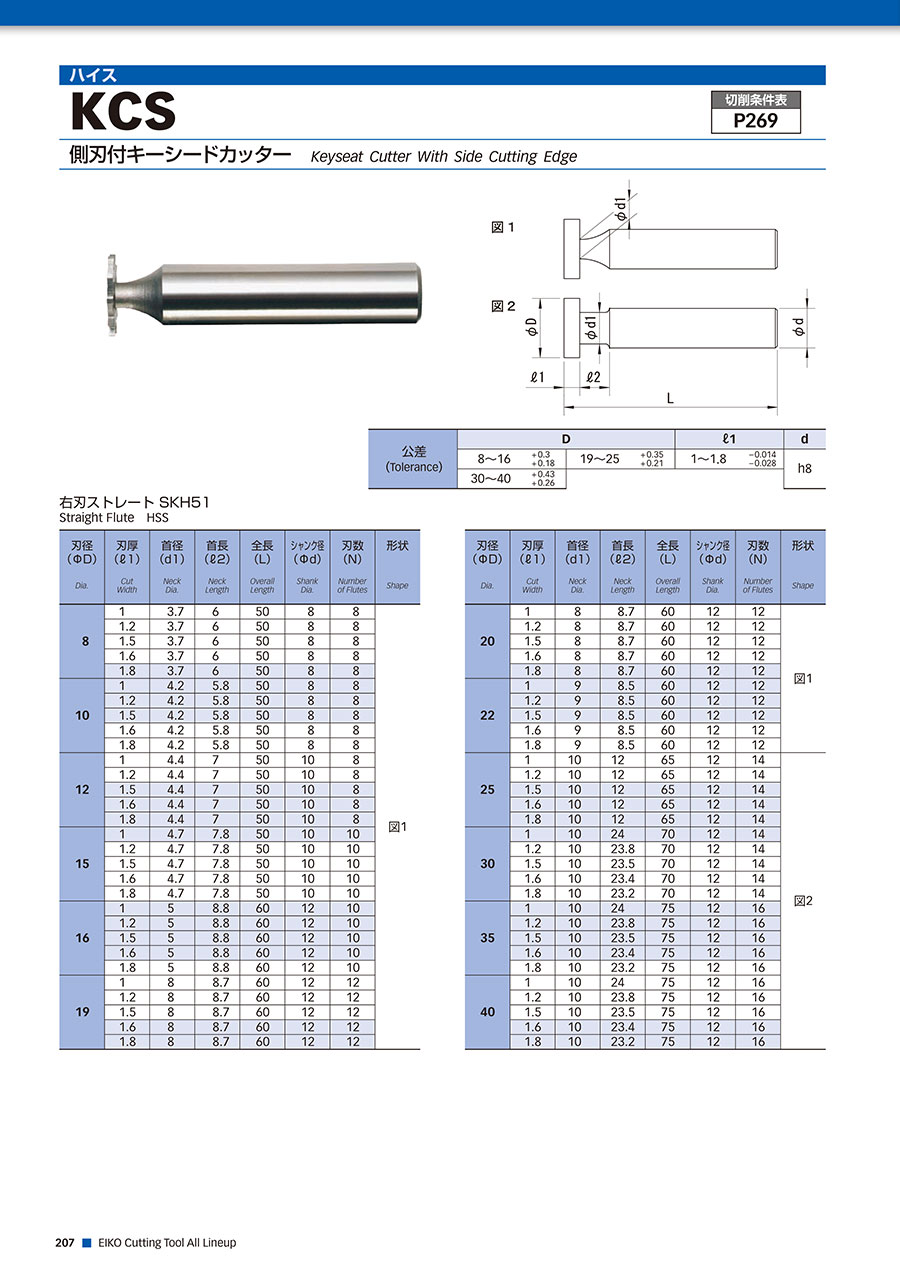

側刃付キーシードカッターの外形図と寸法

側刃付キーシードカッター

側刃付キーシードカッターの外形図

刃径 (φD) Dia.	刃厚 (l1) Cut Width	首径 (d1) Neck Dia.	首長 (l2) Neck Length	全長 (L) Overall Length	シャンク径 (φd) Shank Dia.	刃数 (N) Number of Flutes	形状 Shape
8	1	3.7	6	50	8	8	図1
	1.2	3.7	6	50	8	8
	1.5	3.7	6	50	8	8
	1.6	3.7	6	50	8	8
	1.8	3.7	6	50	8	8
10	1	4.2	5.8	50	8	8
	1.2	4.2	5.8	50	8	8
	1.5	4.2	5.8	50	8	8
	1.6	4.2	5.8	50	8	8
	1.8	4.2	5.8	50	8	8
12	1	4.4	7	50	10	8
	1.2	4.4	7	50	10	8
	1.5	4.4	7	50	10	8
	1.6	4.4	7	50	10	8
	1.8	4.4	7	50	10	8
15	1	4.7	7.8	50	10	10
	1.2	4.7	7.8	50	10	10
	1.5	4.7	7.8	50	10	10
	1.6	4.7	7.8	50	10	10
	1.8	4.7	7.8	50	10	10
16	1	5	8.8	60	12	10
	1.2	5	8.8	60	12	10
	1.5	5	8.8	60	12	10
	1.6	5	8.8	60	12	10
	1.8	5	8.8	60	12	10
19	1	8	8.7	60	12	12
	1.2	8	8.7	60	12	12
	1.5	8	8.7	60	12	12
	1.6	8	8.7	60	12	12
	1.8	8	8.7	60	12	12

刃径 (φD) Dia.	刃厚 (l1) Cut Width	首径 (d1) Neck Dia.	首長 (l2) Neck Length	全長 (L) Overall Length	シャンク径 (φd) Shank Dia.	刃数 (N) Number of Flutes	形状 Shape
20	1	8	8.7	60	12	12	図1
	1.2	8	8.7	60	12	12
	1.5	8	8.7	60	12	12
	1.6	8	8.7	60	12	12
	1.8	8	8.7	60	12	12
22	1	9	8.5	60	12	12
	1.2	9	8.5	60	12	12
	1.5	9	8.5	60	12	12
	1.6	9	8.5	60	12	12
	1.8	9	8.5	60	12	12
25	1	10	12	65	12	14	図2
	1.2	10	12	65	12	14
	1.5	10	12	65	12	14
	1.6	10	12	65	12	14
	1.8	10	12	65	12	14
30	1	10	24	70	12	14
	1.2	10	23.8	70	12	14
	1.5	10	23.5	70	12	14
	1.6	10	23.4	70	12	14
	1.8	10	23.2	70	12	14
35	1	10	24	75	12	16
	1.2	10	23.8	75	12	16
	1.5	10	23.5	75	12	16
	1.6	10	23.4	75	12	16
	1.8	10	23.2	75	12	16
40	1	10	24	75	12	16
	1.2	10	23.8	75	12	16
	1.5	10	23.5	75	12	16
	1.6	10	23.4	75	12	16
	1.8	10	23.2	75	12	16

公差 (Tolerance)	D				l1		d
	8～16	+0.3 +0.18	19～25	+0.35 +0.21	1～1.8	-0.014 -0.028	h8
	30～40	+0.43 +0.26					h8

右刃ストレート SKH51

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃幅

(mm)

シャンク径

(mm)

首径

(mm)

全長

(mm)

刃数

首長

(mm)

刃径公差

最小発注数量

8	1	8	3.7	50	8	6	+0.18～+0.3	1個
8	1.2	8	3.7	50	8	6	+0.18～+0.3	1個
8	1.5	8	3.7	50	8	6	+0.18～+0.3	1個
8	1.6	8	3.7	50	8	6	+0.18～+0.3	1個
8	1.8	8	3.7	50	8	6	+0.18～+0.3	1個
10	1	8	4.2	50	8	5.8	+0.18～+0.3	1個
10	1.2	8	4.2	50	8	5.8	+0.18～+0.3	1個
10	1.5	8	4.2	50	8	5.8	+0.18～+0.3	1個
10	1.6	8	4.2	50	8	5.8	+0.18～+0.3	1個
10	1.8	8	4.2	50	8	5.8	+0.18～+0.3	1個
12	1	10	4.4	50	8	7	+0.18～+0.3	1個
12	1.2	10	4.4	50	8	7	+0.18～+0.3	1個
12	1.5	10	4.4	50	8	7	+0.18～+0.3	1個
12	1.6	10	4.4	50	8	7	+0.18～+0.3	1個
12	1.8	10	4.4	50	8	7	+0.18～+0.3	1個
15	1	10	4.7	50	10	7.8	+0.18～+0.3	1個
15	1.2	10	4.7	50	10	7.8	+0.18～+0.3	1個
15	1.5	10	4.7	50	10	7.8	+0.18～+0.3	1個
15	1.6	10	4.7	50	10	7.8	+0.18～+0.3	1個
15	1.8	10	4.7	50	10	7.8	+0.18～+0.3	1個
16	1	12	5	60	10	7.8	+0.18～+0.3	1個
16	1.2	12	5	60	10	8.8	+0.18～+0.3	1個
16	1.5	12	5	60	10	8.8	+0.18～+0.3	1個
16	1.6	12	5	60	10	8.8	+0.18～+0.3	1個
16	1.8	12	5	60	10	8.8	+0.18～+0.3	1個
19	1	12	8	60	12	8.7	+0.21～+0.35	1個
19	1.2	12	8	60	12	8.7	+0.21～+0.35	1個
19	1.5	12	8	60	12	8.7	+0.21～+0.35	1個
19	1.6	12	8	60	12	8.7	+0.21～+0.35	1個
19	1.8	12	8	60	12	8.7	+0.21～+0.35	1個
20	1	12	8	60	12	8.7	+0.21～+0.35	1個
20	1.2	12	8	60	12	8.7	+0.21～+0.35	1個
20	1.5	12	8	60	12	8.7	+0.21～+0.35	1個
20	1.6	12	8	60	12	8.7	+0.21～+0.35	1個
20	1.8	12	8	60	12	8.7	+0.21～+0.35	1個
22	1	12	9	60	12	8.5	+0.21～+0.35	1個
22	1.2	12	9	60	12	8.5	+0.21～+0.35	1個
22	1.5	12	9	60	12	8.5	+0.21～+0.35	1個
22	1.6	12	9	60	12	8.5	+0.21～+0.35	1個
22	1.8	12	9	60	12	8.5	+0.21～+0.35	1個
25	1	12	10	65	14	12	+0.21～+0.35	1個
25	1.2	12	10	65	14	12	+0.21～+0.35	1個
25	1.5	12	10	65	14	12	+0.21～+0.35	1個
25	1.6	12	10	65	14	12	+0.21～+0.35	1個
25	1.8	12	10	65	14	12	+0.21～+0.35	1個
30	1	12	10	70	14	24	+0.26～+0.43	1個
30	1.2	12	10	70	14	23.8	+0.26～+0.43	1個
30	1.5	12	10	70	14	23.5	+0.26～+0.43	1個
30	1.6	12	10	70	14	23.4	+0.26～+0.43	1個
30	1.8	12	10	70	14	23.2	+0.26～+0.43	1個
35	1	12	10	75	16	24	+0.26～+0.43	1個
35	1.2	12	10	75	16	23.8	+0.26～+0.43	1個
35	1.5	12	10	75	16	23.5	+0.26～+0.43	1個
35	1.6	12	10	75	16	23.4	+0.26～+0.43	1個
35	1.8	12	10	75	16	23.2	+0.26～+0.43	1個
40	1	12	10	75	16	24	+0.26～+0.43	1個
40	1.2	12	10	75	16	23.8	+0.26～+0.43	1個
40	1.5	12	10	75	16	23.5	+0.26～+0.43	1個
40	1.6	12	10	75	16	23.4	+0.26～+0.43	1個
40	1.8	12	10	75	16	23.2	+0.26～+0.43	1個

通常単価(税別) (税込単価)	通常出荷日

8,671円 ( 9,538円 )	1日目
8,671円 ( 9,538円 )	1日目
8,671円 ( 9,538円 )	1日目
8,671円 ( 9,538円 )	1日目
8,671円 ( 9,538円 )	1日目
8,894円 ( 9,783円 )	1日目
8,894円 ( 9,783円 )	5日目
8,894円 ( 9,783円 )	1日目
8,894円 ( 9,783円 )	1日目
8,894円 ( 9,783円 )	1日目
9,194円 ( 10,113円 )	1日目
9,194円 ( 10,113円 )	1日目
9,194円 ( 10,113円 )	1日目
9,194円 ( 10,113円 )	1日目
9,194円 ( 10,113円 )	1日目
9,568円 ( 10,525円 )	1日目
9,568円 ( 10,525円 )	1日目
9,568円 ( 10,525円 )	1日目
9,568円 ( 10,525円 )	1日目
9,568円 ( 10,525円 )	1日目
10,166円 ( 11,183円 )	1日目
10,166円 ( 11,183円 )	1日目
10,166円 ( 11,183円 )	1日目
10,166円 ( 11,183円 )	1日目
10,166円 ( 11,183円 )	1日目
10,763円 ( 11,839円 )	1日目
10,763円 ( 11,839円 )	1日目
10,763円 ( 11,839円 )	1日目
10,763円 ( 11,839円 )	1日目
10,763円 ( 11,839円 )	1日目
10,752円 ( 11,827円 )	1日目
10,752円 ( 11,827円 )	1日目
10,752円 ( 11,827円 )	5日目
10,752円 ( 11,827円 )	1日目
10,752円 ( 11,827円 )	1日目
12,736円 ( 14,010円 )	1日目
12,736円 ( 14,010円 )	1日目
12,736円 ( 14,010円 )	1日目
12,736円 ( 14,010円 )	1日目
12,736円 ( 14,010円 )	1日目
14,144円 ( 15,558円 )	1日目
14,144円 ( 15,558円 )	1日目
14,144円 ( 15,558円 )	1日目
14,144円 ( 15,558円 )	1日目
14,144円 ( 15,558円 )	1日目
21,056円 ( 23,162円 )	1日目
21,056円 ( 23,162円 )	1日目
21,056円 ( 23,162円 )	1日目
21,056円 ( 23,162円 )	1日目
21,056円 ( 23,162円 )	1日目
26,816円 ( 29,498円 )	1日目
26,816円 ( 29,498円 )	1日目
26,816円 ( 29,498円 )	1日目
26,816円 ( 29,498円 )	1日目
26,816円 ( 29,498円 )	1日目
36,800円 ( 40,480円 )	1日目
36,800円 ( 40,480円 )	1日目
36,800円 ( 40,480円 )	1日目
36,800円 ( 40,480円 )	1日目
36,800円 ( 40,480円 )	1日目

詳細情報

基本情報

基本情報

Tスロットハイスキー溝加工カッター。
【特長】
・刃径・刃厚のバリエーションが豊富なため、様々な刃径・刃幅加工等に対応。
・通常のキーシードカッターの頭部に逃がしの加工がしてあるため、切粉の排出が良好に。
【用途】
・キー溝などの加工に使用。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

側刃付キーシードカッターのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qアップカットとダウンカットどちらがいいのですか？

一般的には刃物に負荷が掛からないので、ダウンカットを推奨します。
