栄工舎

R面取付Oリング用アリ溝カッター

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 22,464円～41,536円

税込単価: 24,710円～45,690円

Oリングの溝規格に対応したハイスカッター。【特長】・ネジレ刃、刃数を2枚にする...

詳細情報を確認する

片角 (°)
24
刃数
2
材質
粉末ハイス
刃形状
右刃右ネジレ
ネジレ角度
15°
シャンク公差
h6
角度公差
±20′
R公差
±0.1/0～+0.05

未確定：候補が17型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

推奨切削条件

製品特長・仕様

製品の基本仕様・特長

アリ溝角 θ=24° 右刃右ネジレ15° 2枚刃 TiAlNコーティング粉末ハイス

製品特長紹介動画

【栄工舎】超硬カッターシリーズ製品紹介

外形図

Oリング溝規格の参考図

	θ゜	R1	R2	d
公差(Tolerance)	±20'	±0.1	+0.05 0	h6

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

適用被削材

非鉄金属（Al. Cu）
炭素鋼（FC. FCD. S50C）
合金鋼（SCM. SKD. SUS304）
調質鋼（HPM. NAK）

型番リスト

表示件数

型番

刃長

(mm)

首径

(mm)

首長

(mm)

全長

(mm)

シャンク径

(mm)

小径

(mm)

外径

(mm)

適用Oリング規格

適用Oリング呼び番号

最小発注数量

2.79	0.4	0.25	4.4	6	60	6	3.22	5.01	加圧用	AS568A 201～284	1個
4.34	0.4	0.38	6.27	6	60	8	4.86	7.89	加圧用	AS568A 309～395	1個
5.77	0.8	0.38	7.76	7	80	12	6.35	10.22	加圧用	AS568A 425～475	1個
2.51	0.4	0.25	4.52	6	60	6	3.34	4.87	真空用	AS568A 201～284	1個
3.91	0.4	0.38	6.44	6	60	8	5.03	7.67	真空用	AS568A 309～395	1個
5.21	0.8	0.38	7.94	7	80	12	6.53	9.9	真空用	AS568A 425～475	1個
2.4	0.4	0.2	3.91	6	60	6	2.82	4.31	加圧用	JIS B2401 G25～G145	1個
4.7	0.4	0.4	6.62	7	60	10	5.18	8.5	加圧用	JIS B2401 G150～G300	1個
2.8	0.4	0.2	4.26	6	60	6	3.17	5.01	加圧用	JIS B2401 P22A～P50	1個
4.7	0.4	0.4	6.62	7	60	10	5.18	8.5	加圧用	JIS B2401 P48A～P150	1個
7	0.8	0.5	9.25	7	80	12	7.64	12.47	加圧用	JIS B2401 P150A～P400	1個
2.5	0.4	0.2	4.36	6	60	6	3.27	4.84	真空用	JIS B2401 P22A～P50	1個
4.2	0.4	0.4	6.82	7	60	10	5.38	8.26	真空用	JIS B2401 P48A～P150	1個
6.3	0.8	0.5	9.5	7	80	12	7.89	12.09	真空用	JIS B2401 P150A～P400	1個
2.9	0.4	0.3	5.04	6	60	6	3.77	5.6	真空用	JIS B2401 V15～V175	1個
4.4	0.4	0.4	7.12	7	60	10	5.68	8.74	真空用	JIS B2401 V225～V430	1個
7.6	0.8	0.5	10.85	7	80	12	9.24	14.6	真空用	JIS B2401 V480～V1055	1個

通常単価(税別) (税込単価)	通常出荷日

22,464円 ( 24,710円 )	1日目
28,096円 ( 30,906円 )	1日目
34,240円 ( 37,664円 )	1日目
22,464円 ( 24,710円 )	1日目
26,688円 ( 29,357円 )	1日目
32,448円 ( 35,693円 )	1日目
22,464円 ( 24,710円 )	3日目
30,080円 ( 33,088円 )	1日目
22,464円 ( 24,710円 )	1日目
30,080円 ( 33,088円 )	1日目
38,272円 ( 42,099円 )	1日目
22,464円 ( 24,710円 )	1日目
29,056円 ( 31,962円 )	1日目
36,288円 ( 39,917円 )	1日目
22,464円 ( 24,710円 )	1日目
30,080円 ( 33,088円 )	1日目
41,536円 ( 45,690円 )	1日目

詳細情報

基本情報

基本情報

Oリングの溝規格に対応したハイスカッター。
【特長】
・ネジレ刃、刃数を2枚にすることにより切れ味と切削性を向上。
・小径部にRを付けているため、一度の加工で入り口の面取りも可能。
【用途】
・24°の角度のOリング溝加工の際に使用。

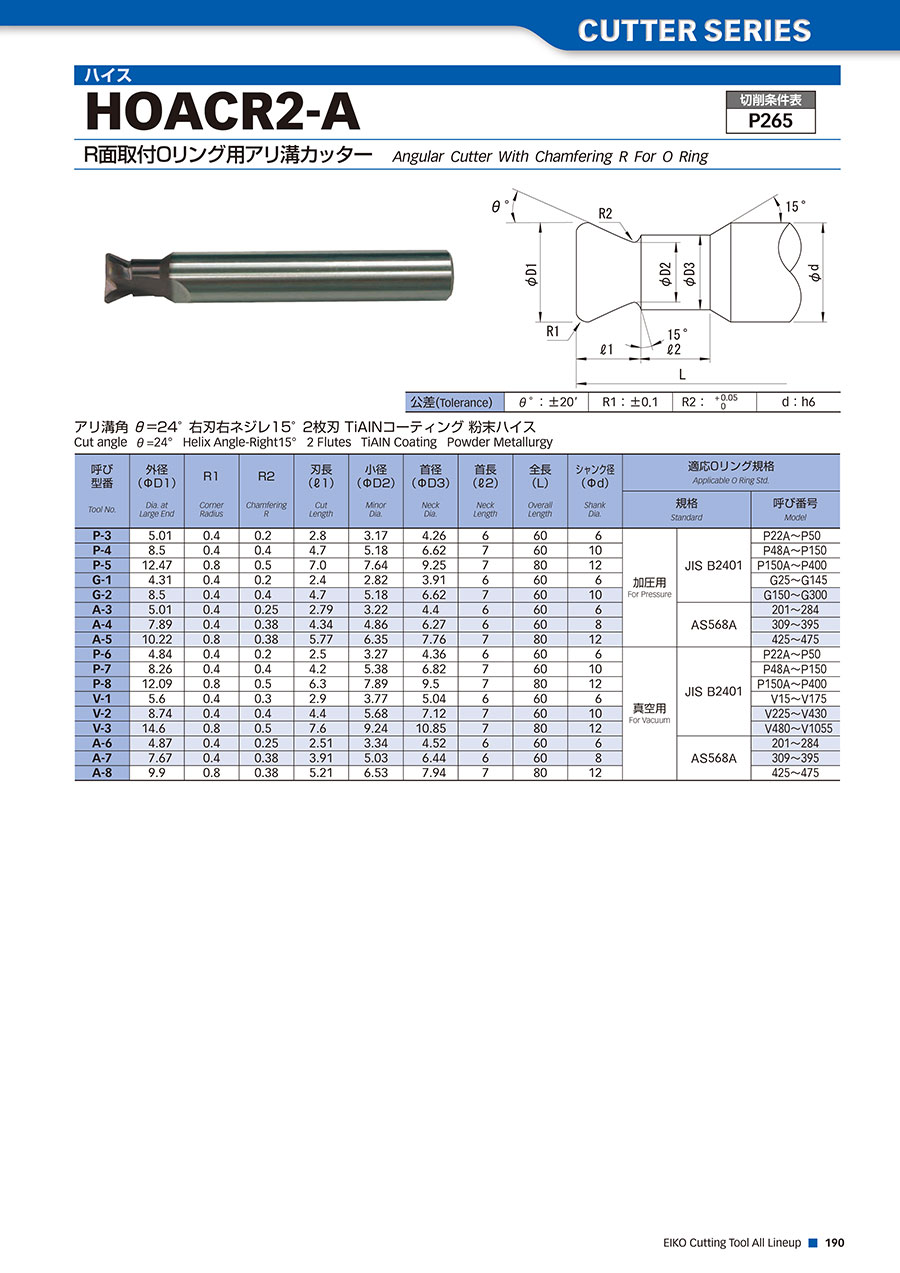

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

R面取付Oリング用アリ溝カッターのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qアリ溝の際の入り口は内側と外側どちらからにすればいいですか？

一般的には加圧式の場合は内側から、真空式の場合は外側からになります。
