ツール用品技術窓口
超硬ソリッド球面カッター 2枚刃
- 通常単価(税別)
- 12,608円～70,198円
- 税込単価
- 13,869円～77,218円
有効角280°（小サイズは220°または240°）の球面カッター。【特長】・有効角が広いため、様々な用...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

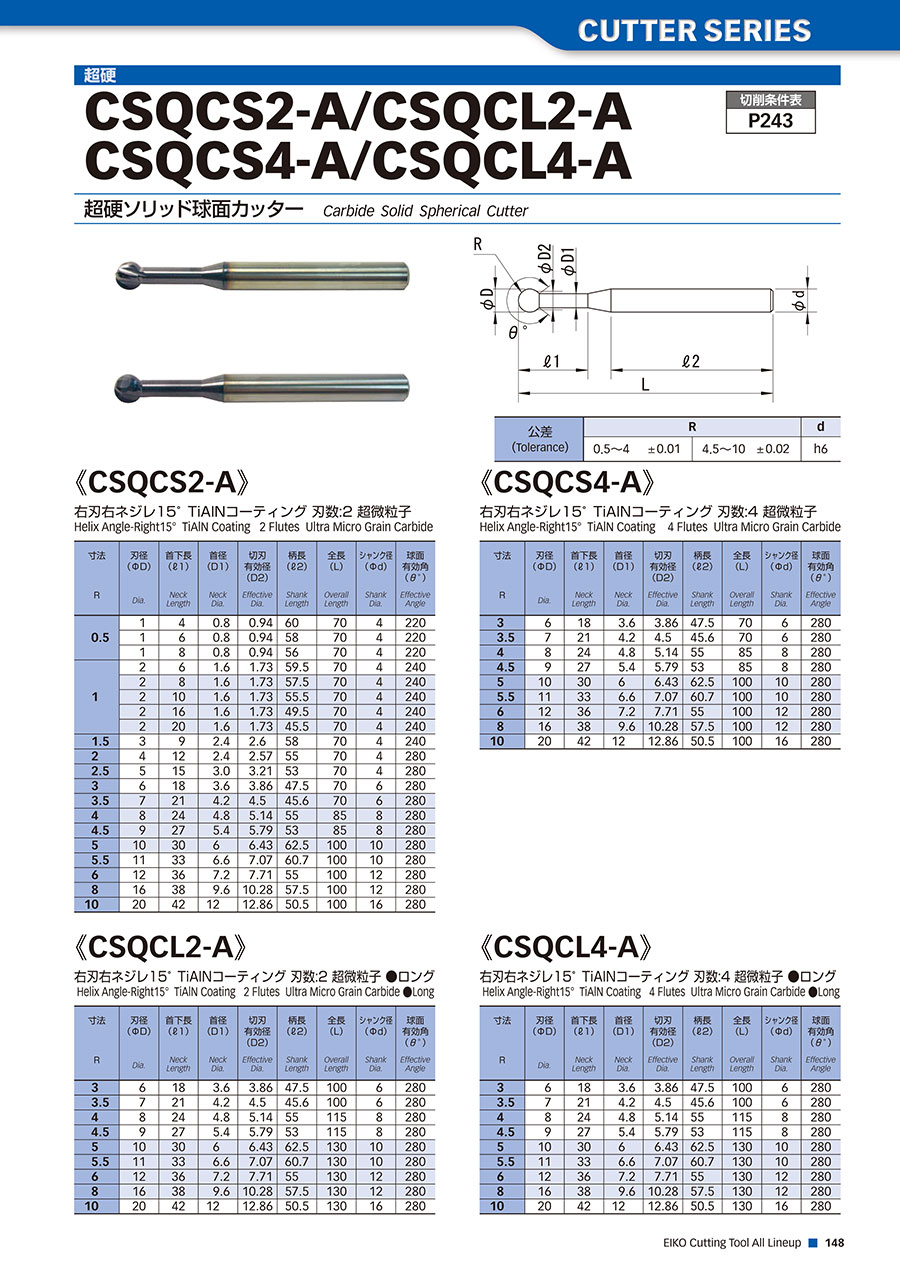

超硬ソリッド球面カッター 2枚刃の外形図と寸法
超硬ソリッド球面カッター 2枚刃
超硬ソリッド球面カッター 2枚刃の外形図
| 寸法 R | 刃径 (φD1) Dia. | 首下長 (l1) Neck Length | 首径 (D1) Neck Dia. | 切刃 有效径 (D2) Effective Dia. | 柄長 (l2) Shank Length | 全長 (L) Overall Length | シャンク径 (φd) Shank Dia. | 球面 有効角 (θ゜) Effective Angle |
|---|---|---|---|---|---|---|---|---|
| 0.5 | 1 | 4 | 0.8 | 0.94 | 60 | 70 | 4 | 220 |
| 1 | 6 | 0.8 | 0.94 | 58 | 70 | 4 | 220 | |
| 1 | 8 | 0.8 | 0.94 | 56 | 70 | 4 | 220 | |
| 1 | 2 | 6 | 1.6 | 1.73 | 59.5 | 70 | 4 | 240 |
| 2 | 8 | 1.6 | 1.73 | 57.5 | 70 | 4 | 240 | |
| 2 | 10 | 1.6 | 1.73 | 55.5 | 70 | 4 | 240 | |
| 2 | 16 | 1.6 | 1.73 | 49.5 | 70 | 4 | 240 | |
| 2 | 20 | 1.6 | 1.73 | 45.5 | 70 | 4 | 240 | |
| 1.5 | 3 | 9 | 2.4 | 2.6 | 58 | 70 | 4 | 240 |
| 2 | 4 | 12 | 2.4 | 2.57 | 55 | 70 | 4 | 280 |
| 2.5 | 5 | 15 | 3.0 | 3.21 | 53 | 70 | 4 | 280 |
| 3 | 6 | 18 | 3.6 | 3.86 | 47.5 | 70 | 6 | 280 |
| 3.5 | 7 | 21 | 4.2 | 4.5 | 45.6 | 70 | 6 | 280 |
| 4 | 8 | 24 | 4.8 | 5.14 | 55 | 85 | 8 | 280 |
| 4.5 | 9 | 27 | 5.4 | 5.79 | 53 | 85 | 8 | 280 |
| 5 | 10 | 30 | 6 | 6.43 | 62.5 | 100 | 10 | 280 |
| 5.5 | 11 | 33 | 6.6 | 7.07 | 60.7 | 100 | 10 | 280 |
| 6 | 12 | 36 | 7.2 | 7.71 | 55 | 100 | 12 | 280 |
| 8 | 16 | 38 | 9.6 | 10.28 | 57.5 | 100 | 12 | 280 |
| 10 | 20 | 42 | 12 | 12.86 | 50.5 | 100 | 16 | 280 |
| 公差 (Tolerance) | R | d | |
|---|---|---|---|
| 0.5～4 ±0.01 | 4.5～10 ±0.02 | h6 | |
右刃右ネジレ15° 刃数:2 超微粒子
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,608円 ( 13,869円 ) | 5日目 |
12,608円 ( 13,869円 ) | 1日目 |
12,608円 ( 13,869円 ) | 1日目 |
12,608円 ( 13,869円 ) | 1日目 |
12,608円 ( 13,869円 ) | 1日目 |
12,608円 ( 13,869円 ) | 1日目 |
12,608円 ( 13,869円 ) | 1日目 |
12,608円 ( 13,869円 ) | 在庫品1日目当日出荷可能 |
12,928円 ( 14,221円 ) | 1日目 |
12,928円 ( 14,221円 ) | 1日目 |
12,928円 ( 14,221円 ) | 1日目 |
15,872円 ( 17,459円 ) | 5日目 |
18,304円 ( 20,134円 ) | 5日目 |
20,608円 ( 22,669円 ) | 1日目 |
22,976円 ( 25,274円 ) | 1日目 |
25,088円 ( 27,597円 ) | 1日目 |
28,800円 ( 31,680円 ) | 1日目 |
32,576円 ( 35,834円 ) | 1日目 |
46,784円 ( 51,462円 ) | 1日目 |
70,198円 ( 77,218円 ) | 1日目 |
詳細情報
基本情報
有効角280°（小サイズは220°または240°）の球面カッター。
【特長】
・有効角が広いため、様々な用途で使用可能。
【用途】
・R状の成形加工、クロス穴の加工や表面裏面のバリ取り、面取りで使用。
商品担当おすすめ
MOLDINO(モルディノ・旧三菱日立ツール)
エポックディープボールエボリューションハード TH3 ショートシャンク・ストロングネックタイプ
ユニオンツール
HMWCOAT 2枚刃 ロングネックボールエンドミル
ミスミからのコメント
この度は貴重なご意見を頂きまして誠にありがとうございます。頂きましたご意見につきましては、メーカーへもフィードバックし今後の商品開発の参考とさせて頂きます。引き続き忌憚ないご意見・ご要望頂けますと幸いです。よろしくお願い致します。
