超硬ミニWR面取カッター
- 通常単価(税別)
- 24,576円～41,664円
- 税込単価
- 27,034円～45,830円
上下面のR面取り加工が可能な、超硬ミニWR面取カッター。【特長】・TIAlNコーティング採用により耐磨...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様

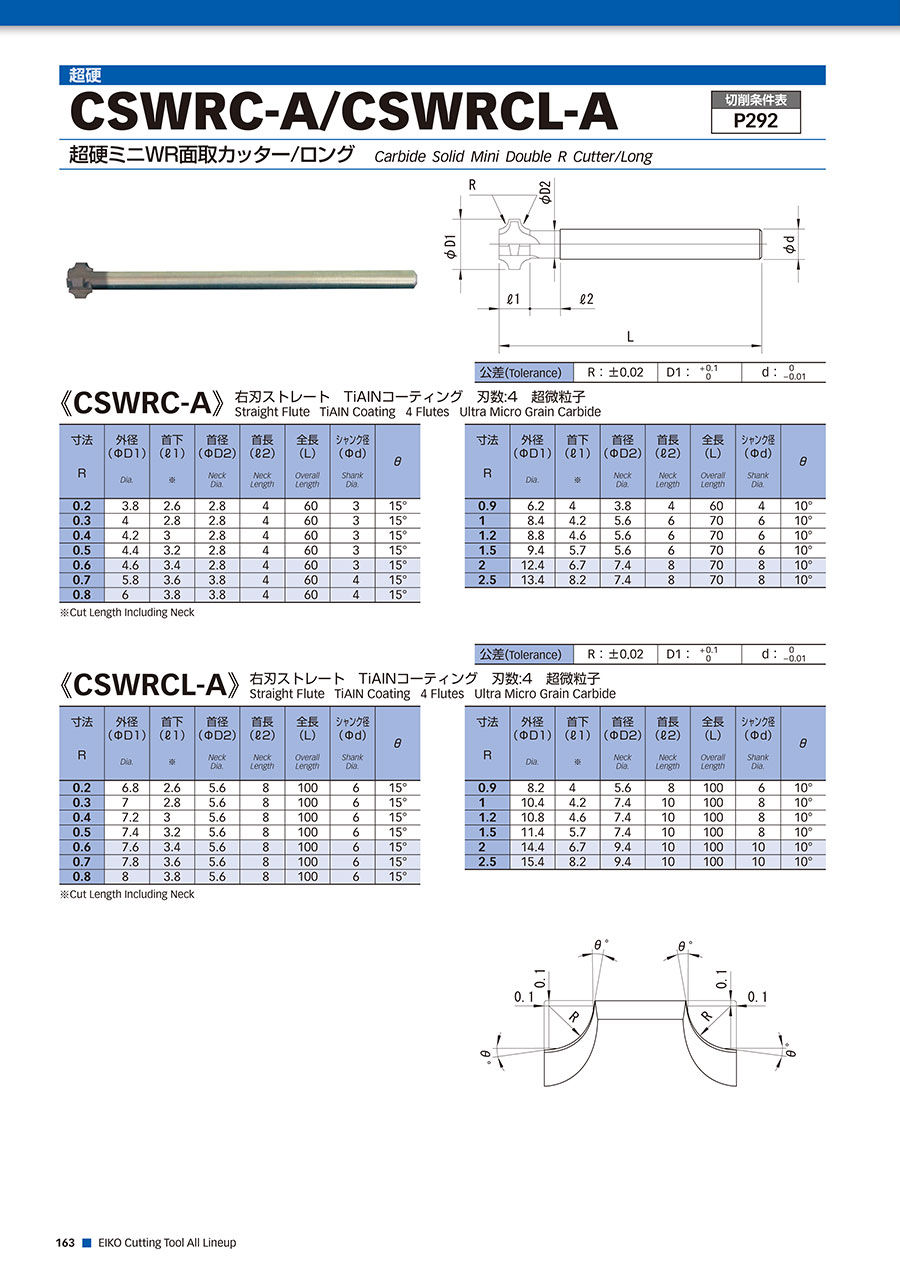

外形図
寸法図
製品仕様
寸法図
| 公差（Tolerance） | R： | ±0.02 | D1： | +0.1 0 | d： | 0 -0.01 |
|---|
- 右刃ストレート
- 刃数：4
- 超微粒子
| 寸法 R | 外径 （φD1） Dia. | 首下 （l1） ※ | 首径 （φD2） Neck Dia. | 首長 （l2） Neck Length | 全長 （L） Overall Length | シャンク径 （φd） shank Dia. | θ |
|---|---|---|---|---|---|---|---|
| 0.2 | 3.8 | 2.6 | 2.8 | 4 | 60 | 3 | 15° |
| 0.3 | 4 | 2.8 | 2.8 | 4 | 60 | 3 | 15° |
| 0.4 | 4.2 | 3 | 2.8 | 4 | 60 | 3 | 15° |
| 0.5 | 4.4 | 3.2 | 2.8 | 4 | 60 | 3 | 15° |
| 0.6 | 4.6 | 3.4 | 2.8 | 4 | 60 | 3 | 15° |
| 0.7 | 5.8 | 3.6 | 3.8 | 4 | 60 | 4 | 15° |
| 0.8 | 6 | 3.8 | 3.8 | 4 | 60 | 4 | 15° |
| 0.9 | 6.2 | 4 | 3.8 | 4 | 60 | 4 | 10° |
| 1 | 8.4 | 4.2 | 5.6 | 6 | 70 | 6 | 10° |
| 1.2 | 8.8 | 4.6 | 5.6 | 6 | 70 | 6 | 10° |
| 1.5 | 9.4 | 5.7 | 5.6 | 6 | 70 | 6 | 10° |
| 2 | 12.4 | 6.7 | 7.4 | 8 | 70 | 8 | 10° |
| 2.5 | 13.4 | 8.2 | 7.4 | 8 | 70 | 8 | 10° |
※Cut Length Including Neck
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
24,576円 ( 27,034円 ) | 1日目 |
24,960円 ( 27,456円 ) | 1日目 |
25,152円 ( 27,667円 ) | 1日目 |
25,408円 ( 27,949円 ) | 1日目 |
25,408円 ( 27,949円 ) | 1日目 |
26,304円 ( 28,934円 ) | 1日目 |
26,624円 ( 29,286円 ) | 1日目 |
27,072円 ( 29,779円 ) | 1日目 |
36,096円 ( 39,706円 ) | 1日目 |
36,096円 ( 39,706円 ) | 1日目 |
37,184円 ( 40,902円 ) | 1日目 |
41,088円 ( 45,197円 ) | 1日目 |
41,664円 ( 45,830円 ) | 1日目 |
詳細情報
基本情報
上下面のR面取り加工が可能な、超硬ミニWR面取カッター。
【特長】
・TIAlNコーティング採用により耐磨耗性を実現。
・裏・表面R面取り加工。
【用途】
・表のR面取りと裏のR面取りをこの工具ひとつで加工可能。
