栄工舎

超硬沈めフライス

超硬沈めフライス
通常単価(税別)
9,920円～44,160円
税込単価
10,912円～48,576円

超硬ガイド付き沈め加工。【特長】・ガイドが付いている為ビビリを抑制。・材質が超...

詳細情報を確認する
未確定：候補が9型番あります。
    数量：

    商品情報

    推奨切削条件

    製品仕様

    超硬沈めフライス:関連画像

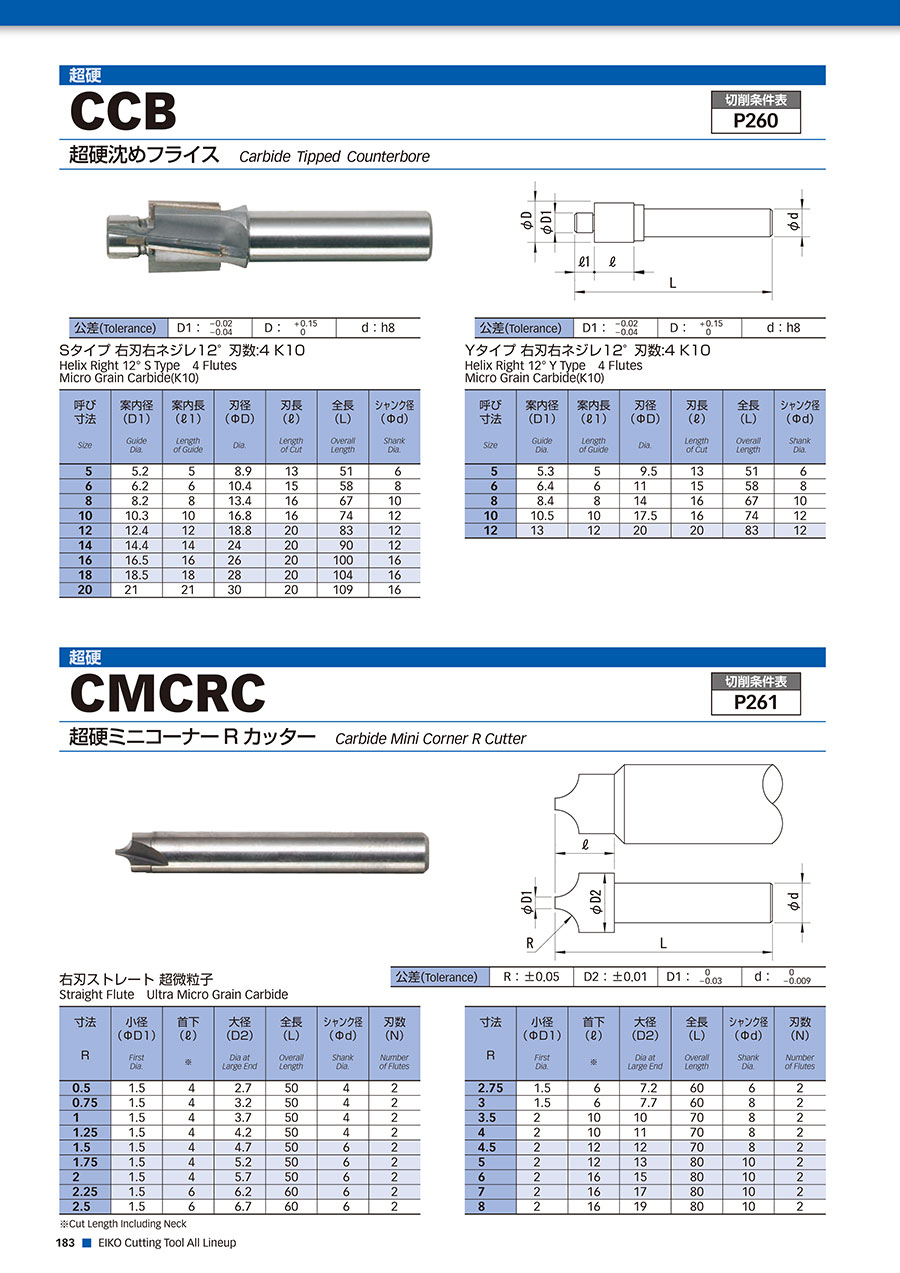

    外形図

    超硬沈めフライス:関連画像

    寸法図

    製品仕様

    公差（Tolerance）D1：-0.02
    -0.04    		D：+0.15
    0    		d：h8
    • Sタイプ。
    • 右刃右ネジレ12度。
    • 刃数：4。
    • K10。
    呼び
    寸法
    Size    		案内径
    （D1）
    Guide
    Dia.    		案内長
    （l1）
    Length
    of Guide    		刃径
    （φD）
    Dia.    		刃長
    （l）
    Length
    of Cut    		全長
    （L）
    Overall
    Length    		シャンク径
    （φd）
    Shank
    Dia.
    55.258.913516
    66.2610.415588
    88.2813.4166710
    1010.31016.8167412
    1212.41218.8208312
    1414.41424209012
    1616.516262010016
    1818.518282010416
    202121302010916

    推奨切削条件

    推奨切削条件表

    • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
    • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
    超硬沈めフライス 推奨切削条件表

    型番リスト

    表示件数
  • 1
    • 型番
    CCBS5
    CCBS6
    CCBS8
    CCBS10
    CCBS12
    CCBS14
    CCBS16
    CCBS18
    CCBS20

    座繰り径・大径

    刃長

    (mm)

    全長

    (mm)

    シャンク径

    (mm)

    案内径

    (mm)

    案内長

    (mm)

    		最小発注数量
    8.9
    13
    51
    6
    5.2
    5
    1個
    10.4
    15
    58
    8
    6.2
    6
    1個
    13.4
    16
    67
    10
    8.2
    8
    1個
    16.8
    16
    74
    12
    10.3
    10
    1個
    18.8
    20
    83
    12
    12.4
    12
    1個
    24
    20
    90
    12
    14.4
    14
    1個
    26
    20
    100
    16
    16.5
    16
    1個
    28
    20
    104
    16
    18.5
    18
    1個
    30
    20
    109
    16
    21
    21
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    9,920円
    ( 10,912円 )
    5日目
    10,368円
    ( 11,405円 )
    5日目
    12,800円
    ( 14,080円 )
    1日目
    14,784円
    ( 16,262円 )
    1日目
    16,960円
    ( 18,656円 )
    1日目
    21,504円
    ( 23,654円 )
    1日目
    27,072円
    ( 29,779円 )
    1日目
    35,264円
    ( 38,790円 )
    1日目
    44,160円
    ( 48,576円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    超硬ガイド付き沈め加工。
    【特長】
    ・ガイドが付いている為ビビリを抑制。
    ・材質が超硬なので耐熱性を実現。
    【用途】
    ・沈め加工の際に使用。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
