栄工舎

超硬センタリングツールショートタイプ（テーパーシャンク）

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 21,888円～98,433円

税込単価: 24,077円～108,276円

【特長】・超硬のため耐熱性を実現。・テーパーシャンク採用。【用途】・センター位...

詳細情報を確認する

用途
センタリング（位置決め） / 面取り・横走り
カウンターシンク
×
刃数
2
外周刃有無
無
工具材種
超硬
刃形状
右刃ストレート
刃径公差
h8
角度公差
-30′～0

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

製品仕様

外形図

寸法図

製品仕様

公差（Tolerance）	D：	h8	θ：	0 -30'

ショートタイプ K10・G2

刃径（φD） Dia.	先端角（θ） Point Angle	溝長（l） Length of Flutes	首下（l1） Neck Length	柄長（l2） Length of Shank	全長（L） Overall Length	MTNo. Shank MTNo.
12	90°	20	80	80	160	2
16		30	100	80	180	2
19		30	110	80	190	2
25		30	140	99	239	3
30		35	140	99	239	3
35		40	141	124	265	4
40		40	141	124	265	4
12	118°	20	80	80	160	2
16		30	100	80	180	2
19		30	110	80	190	2
25		30	140	99	239	3
30		35	140	99	239	3
35		40	141	124	265	4
40		40	141	124	265	4

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

面取り刃両角（θ）

(°)

大径（D）

(mm)

シャンクサイズ

全長

(mm)

刃長（ℓ）

(mm)

首下

(mm)

シャンク長

(mm)

最小発注数量

90	12	MT2	160	20	80	80	1個
118	12	MT2	160	20	80	80	1個
90	16	MT2	180	30	100	80	1個
118	16	MT2	180	30	100	80	1個
90	19	MT2	190	30	110	80	1個
118	19	MT2	190	30	110	80	1個
90	25	MT3	239	30	140	99	1個
118	25	MT3	239	30	140	99	1個
90	30	MT3	239	35	140	99	1個
118	30	MT3	239	35	140	99	1個
90	35	MT4	265	40	141	124	1個
118	35	MT4	265	40	141	124	1個
90	40	MT4	265	40	141	124	1個
118	40	MT4	265	40	141	124	1個

通常単価(税別) (税込単価)	通常出荷日

21,888円 ( 24,077円 )	1日目
21,888円 ( 24,077円 )	1日目
28,544円 ( 31,398円 )	1日目
28,544円 ( 31,398円 )	1日目
31,744円 ( 34,918円 )	1日目
31,744円 ( 34,918円 )	1日目
40,064円 ( 44,070円 )	1日目
40,064円 ( 44,070円 )	1日目
52,096円 ( 57,306円 )	1日目
52,096円 ( 57,306円 )	1日目
74,537円 ( 81,991円 )	1日目
74,537円 ( 81,991円 )	1日目
98,433円 ( 108,276円 )	1日目
98,433円 ( 108,276円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・超硬のため耐熱性を実現。
・テーパーシャンク採用。
【用途】
・センター位置決め、皿面取り、内面取り、外周面取りと様々な用途で使用可能。

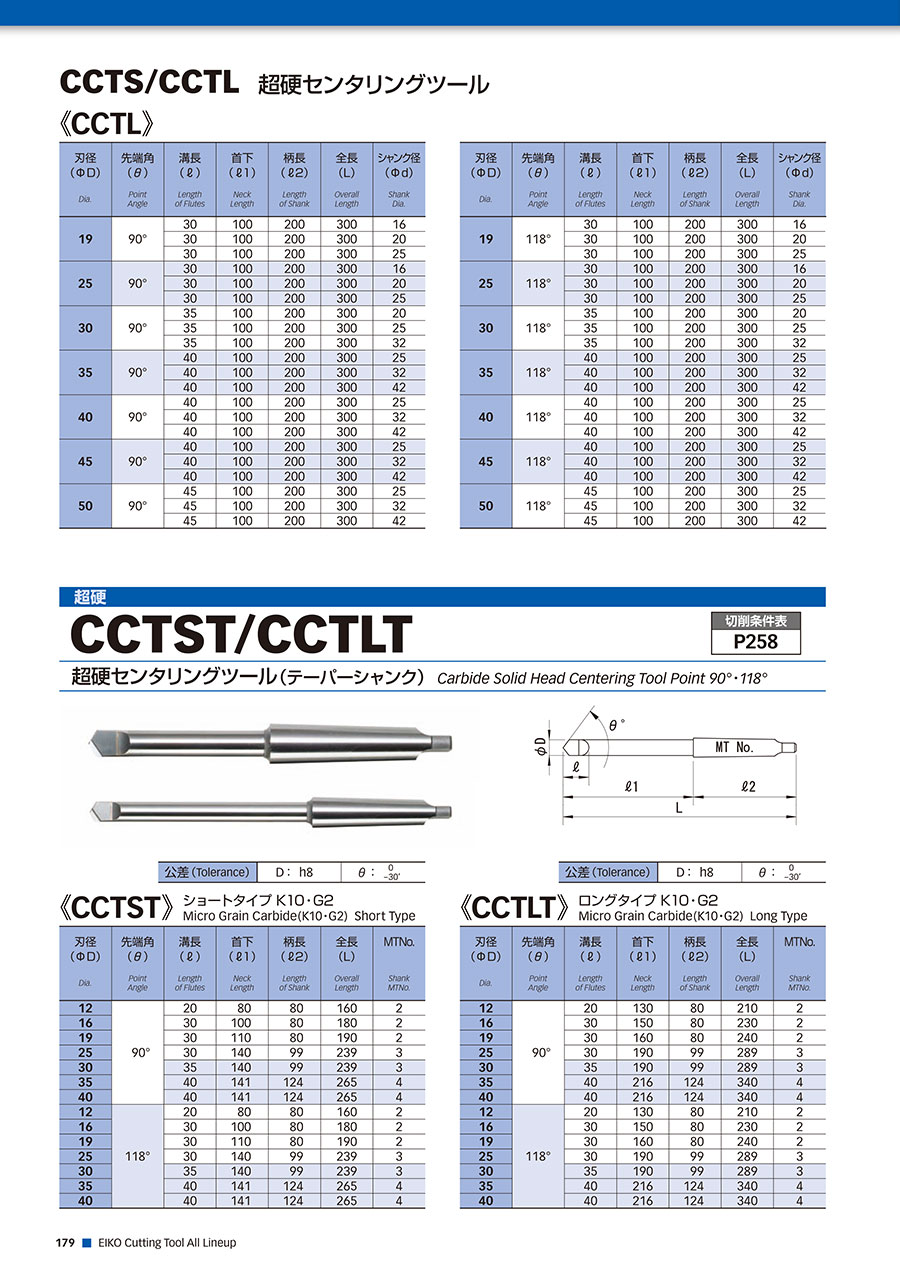

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
