栄工舎

超硬センタリングツールロングタイプ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 32,704円～198,313円

税込単価: 35,974円～218,144円

センター位置決め、皿面取り、内面取り、外周面取りの加工が可能なロングタイプ。【...

詳細情報を確認する

用途
センタリング（位置決め） / 面取り・横走り
カウンターシンク
×
刃数
2
外周刃有無
無
工具材種
超硬
刃形状
右刃ストレート
シャンク公差
h7
首下 (mm)
100
刃径公差
h8
角度公差
-30′～0

未確定：候補が54型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

製品仕様

外形図

寸法図

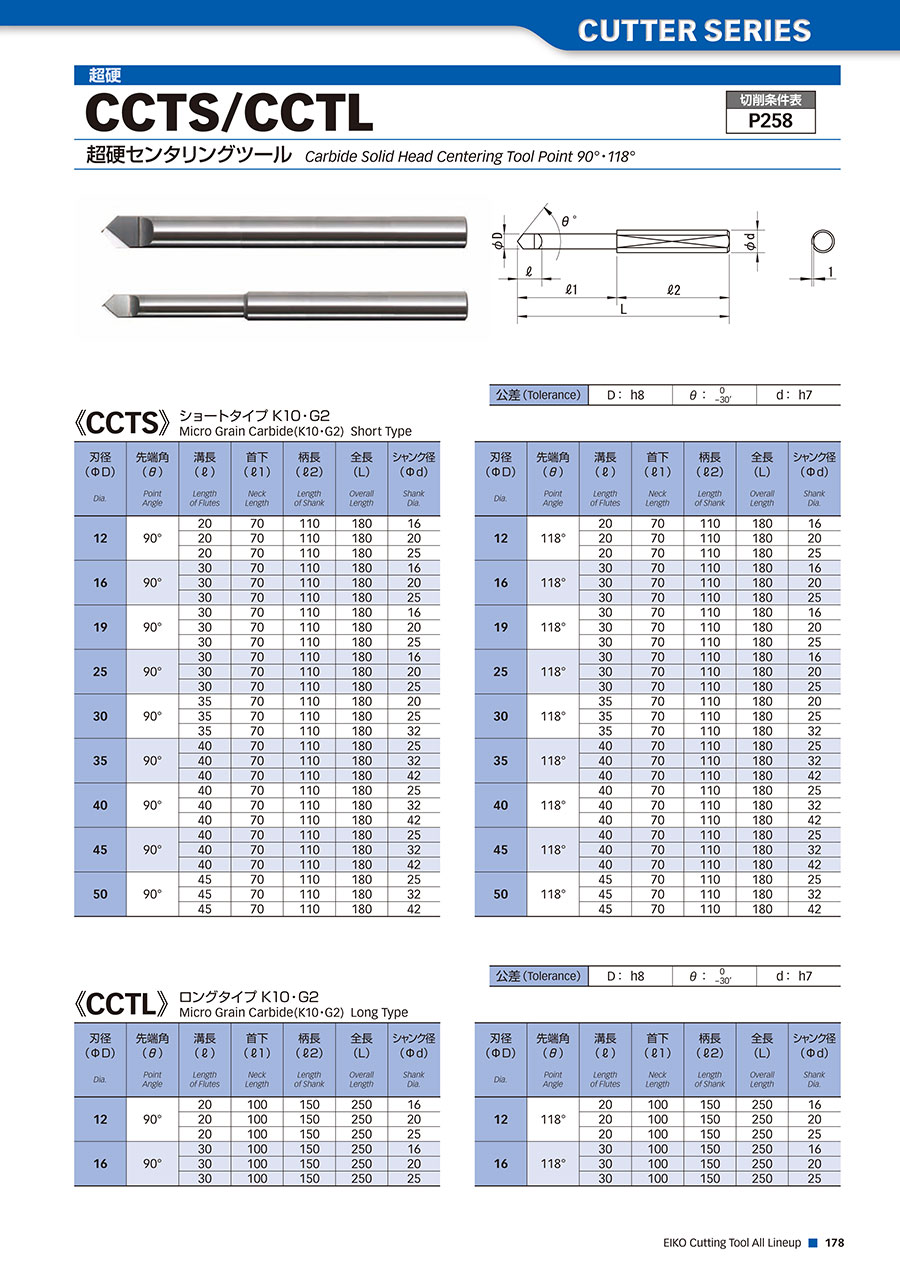

製品仕様

公差（Tolerance）	D：	h8	θ：	0 -30°	d：	h7

ロングタイプ K10・G2

刃径（φD） Dia.	先端角（θ） Point Angle	溝長（l） Length of Flutes	首下（l1） Neck Length	柄長（l2） Length of Shank	全長（L） Overall Length	シャンク径（φd） Shank Dia.
12	90°	20	100	150	250	16
		20	100	150	250	20
		20	100	150	250	25
16	90°	30	100	150	250	16
		30	100	150	250	20
		30	100	150	250	25
19	90°	30	100	200	300	16
		30	100	200	300	20
		30	100	200	300	25
25	90°	30	100	200	300	16
		30	100	200	300	20
		30	100	200	300	25
30	90°	35	100	200	300	20
		35	100	200	300	25
		35	100	200	300	32
35	90°	40	100	200	300	25
		40	100	200	300	32
		40	100	200	300	42
40	90°	40	100	200	300	25
		40	100	200	300	32
		40	100	200	300	42
45	90°	40	100	200	300	25
		40	100	200	300	32
		40	100	200	300	42
50	90°	45	100	200	300	25
		45	100	200	300	32
		45	100	200	300	42

刃径（φD） Dia.	先端角（θ） Point Angle	溝長（l） Length of Flutes	首下（l1） Neck Length	柄長（l2） Length of Shank	全長（L） Overall Length	シャンク径（φd） Shank Dia.
12	118°	20	100	150	250	16
		20	100	150	250	20
		20	100	150	250	25
16	118°	30	100	150	250	16
		30	100	150	250	20
		30	100	150	250	25
19	118°	30	100	200	300	16
		30	100	200	300	20
		30	100	200	300	25
25	118°	30	100	200	300	16
		30	100	200	300	20
		30	100	200	300	25
30	118°	35	100	200	300	20
		35	100	200	300	25
		35	100	200	300	32
35	118°	40	100	200	300	25
		40	100	200	300	32
		40	100	200	300	42
40	118°	40	100	200	300	25
		40	100	200	300	32
		40	100	200	300	42
45	118°	40	100	200	300	25
		40	100	200	300	32
		40	100	200	300	42
50	118°	45	100	200	300	25
		45	100	200	300	32
		45	100	200	300	42

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

面取り刃両角（θ）

(°)

大径（D）

(mm)

シャンクサイズ

全長

(mm)

刃長（ℓ）

(mm)

シャンク長

(mm)

最小発注数量

90	12	16	250	20	150	1個
90	12	20	250	20	150	1個
90	12	25	250	20	150	1個
118	12	16	250	20	150	1個
118	12	20	250	20	150	1個
118	12	25	250	20	150	1個
90	16	16	250	30	150	1個
90	16	20	250	30	150	1個
90	16	25	250	30	150	1個
118	16	16	250	30	150	1個
118	16	20	250	30	150	1個
118	16	25	250	30	150	1個
90	19	16	300	30	200	1個
90	19	20	300	30	200	1個
90	19	25	300	30	200	1個
118	19	16	300	30	200	1個
118	19	20	300	30	200	1個
118	19	25	300	30	200	1個
90	25	16	300	30	200	1個
90	25	20	300	30	200	1個
90	25	25	300	30	200	1個
118	25	16	300	30	200	1個
118	25	20	300	30	200	1個
118	25	25	300	30	200	1個
90	30	20	300	35	200	1個
90	30	25	300	35	200	1個
90	30	32	300	35	200	1個
118	30	20	300	35	200	1個
118	30	25	300	35	200	1個
118	30	32	300	35	200	1個
90	35	25	300	40	200	1個
90	35	32	300	40	200	1個
90	35	42	300	40	200	1個
118	35	25	300	40	200	1個
118	35	32	300	40	200	1個
118	35	42	300	40	200	1個
90	40	25	300	40	200	1個
90	40	32	300	40	200	1個
90	40	42	300	40	200	1個
118	40	25	300	40	200	1個
118	40	32	300	40	200	1個
118	40	42	300	40	200	1個
90	45	25	300	40	200	1個
90	45	32	300	40	200	1個
90	45	42	300	40	200	1個
118	45	25	300	40	200	1個
118	45	32	300	40	200	1個
118	45	42	300	40	200	1個
90	50	25	300	45	200	1個
90	50	32	300	45	200	1個
90	50	42	300	45	200	1個
118	50	25	300	45	200	1個
118	50	32	300	45	200	1個
118	50	42	300	45	200	1個

通常単価(税別) (税込単価)	通常出荷日

32,704円 ( 35,974円 )	1日目
32,704円 ( 35,974円 )	1日目
32,704円 ( 35,974円 )	1日目
32,704円 ( 35,974円 )	1日目
32,704円 ( 35,974円 )	1日目
32,704円 ( 35,974円 )	1日目
39,552円 ( 43,507円 )	1日目
39,552円 ( 43,507円 )	1日目
39,552円 ( 43,507円 )	1日目
39,552円 ( 43,507円 )	1日目
39,552円 ( 43,507円 )	1日目
39,552円 ( 43,507円 )	1日目
47,168円 ( 51,885円 )	1日目
47,168円 ( 51,885円 )	1日目
47,168円 ( 51,885円 )	1日目
47,168円 ( 51,885円 )	1日目
47,168円 ( 51,885円 )	1日目
47,168円 ( 51,885円 )	1日目
58,752円 ( 64,627円 )	1日目
58,752円 ( 64,627円 )	1日目
58,752円 ( 64,627円 )	1日目
58,752円 ( 64,627円 )	1日目
58,752円 ( 64,627円 )	1日目
58,752円 ( 64,627円 )	1日目
68,968円 ( 75,865円 )	1日目
68,968円 ( 75,865円 )	1日目
68,968円 ( 75,865円 )	1日目
68,968円 ( 75,865円 )	1日目
68,967円 ( 75,864円 )	1日目
68,968円 ( 75,865円 )	1日目
96,879円 ( 106,567円 )	1日目
96,878円 ( 106,566円 )	1日目
96,878円 ( 106,566円 )	1日目
96,878円 ( 106,566円 )	1日目
96,878円 ( 106,566円 )	1日目
96,878円 ( 106,566円 )	1日目
132,386円 ( 145,625円 )	1日目
132,386円 ( 145,625円 )	1日目
132,386円 ( 145,625円 )	1日目
132,386円 ( 145,625円 )	1日目
132,386円 ( 145,625円 )	1日目
132,386円 ( 145,625円 )	1日目
162,665円 ( 178,932円 )	1日目
162,667円 ( 178,934円 )	1日目
162,665円 ( 178,932円 )	1日目
162,665円 ( 178,932円 )	1日目
162,665円 ( 178,932円 )	1日目
162,665円 ( 178,932円 )	1日目
198,313円 ( 218,144円 )	1日目
198,313円 ( 218,144円 )	1日目
198,313円 ( 218,144円 )	1日目
198,313円 ( 218,144円 )	1日目
198,313円 ( 218,144円 )	1日目
198,313円 ( 218,144円 )	1日目

詳細情報

基本情報

基本情報

センター位置決め、皿面取り、内面取り、外周面取りの加工が可能なロングタイプ。
【特長】
・センター位置決め、皿面取り、内面取り、外周面取りの加工が可能。
・先端角度は90度と118度。
・超硬のため耐熱性を実現。
【用途】
・センター位置決め、皿面取り、内面取り、外周面取りと様々な用途で使用可能。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
