MISUMI | Your Time, Our Priority
17時までのご注文で最短当日出荷可能 当日出荷対象商品135万点拡大中！
見積・注文

ツール用品技術窓口

絞り込み条件

未確定：候補が38型番あります。

  • 刃径(mm)

    ~mm

  • 刃幅(mm)

    ~mm

  • ボールR(mm)

    ~mm

  • シャンク径(mm)

    ~mm

  • 首径(mm)

    ~mm

  • 全長(mm)

    ~mm

  • 刃数

    ~mm

  • 首長(mm)

    ~mm

  • タイプ

    ~mm

  • 出荷日

    • すべて
    • 1日以内
    • 5日以内
栄工舎

超硬スーパーミニコンベックス

超硬スーパーミニコンベックス
この商品のFAQをみる（1件）
通常単価(税別)
20,800円～30,016円
税込単価
22,880円～33,018円

Tスロット 超硬R刃付きカッター。【特長】・Rのバリエーションが豊富な為様々な...

詳細情報を確認する
  • 刃材質
    超硬
  • 刃径公差
    -0.05～0
  • 刃形状
    右刃ストレート
  • 刃厚公差
    -0.035～0
  • シャンク公差
    -0.01～0
  • R公差
    ±0.01
未確定：候補が38型番あります。
    数量：

    商品情報





    製品特長・仕様

    製品の基本仕様・特長

    • 右刃ストレート
    • 超微粒子

    製品特長紹介動画

    【栄工舎】超硬カッター シリーズ 製品紹介

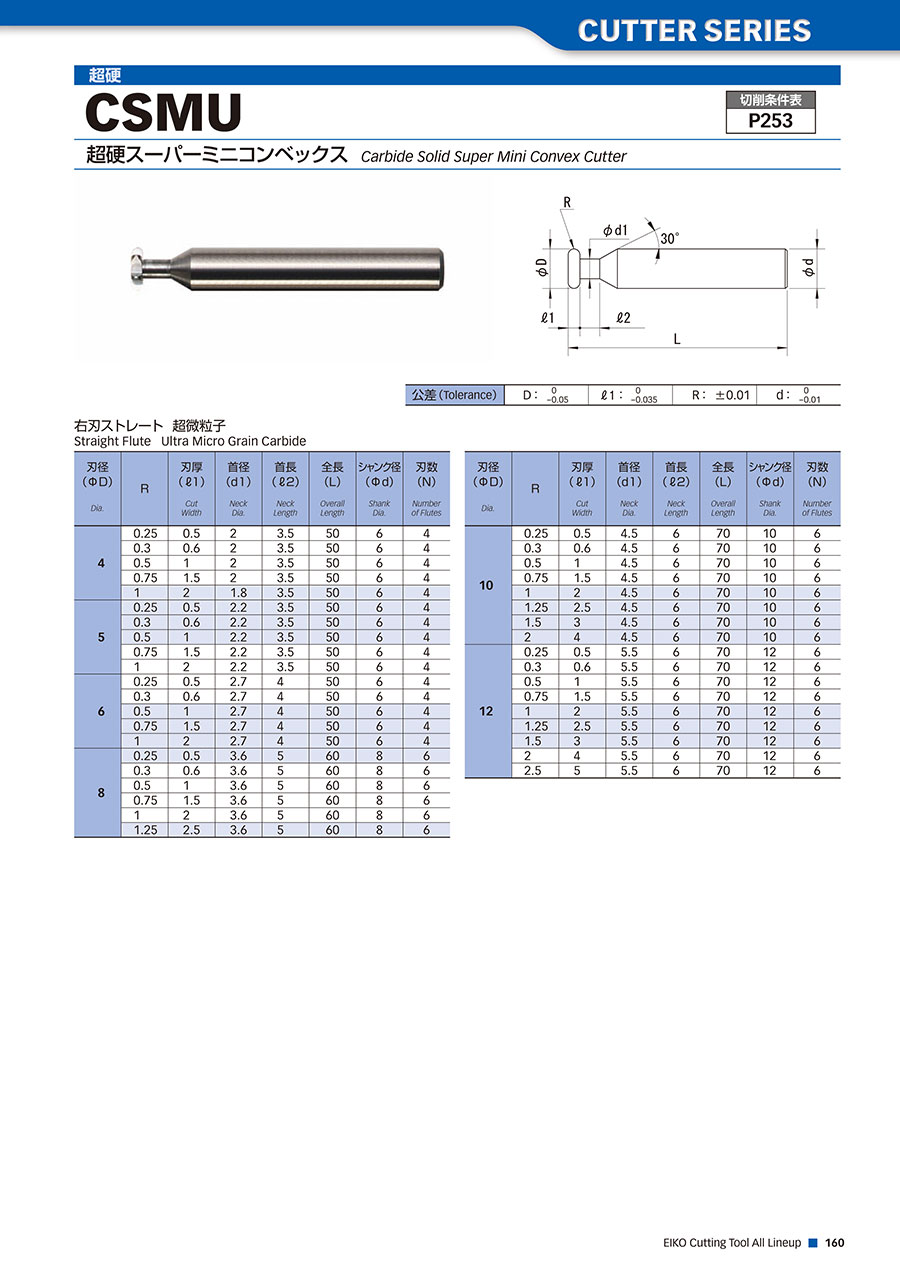

    外形図

    超硬スーパーミニコンベックス:関連画像
    公差(Tolerance)D :0
    -0.05    		l1 :0
    -0.035    		R : ±0.01d :0
    -0.01



    推奨切削条件

    推奨切削条件表

    • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
    • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
    超硬スーパーミニコンベックス 推奨切削条件表

    切削条件時の注意

    • R0.3mm以下の製品は送りを10%下げて御使用ください｡
    • R0.75mm以下の製品は送りを5%下げて御使用ください｡

    適用被削材

    • 非鉄金属（Al. Cu）
    • 炭素鋼（FC. FCD. S50C）
    • 合金鋼（SCM. SKD. SUS304）
    • 調質鋼（HPM. NAK）

    型番リスト

    表示件数
  • 1
    • 型番
    CSMU4-0.3
    CSMU4-0.5
    CSMU4-0.25
    CSMU4-0.75
    CSMU4-1
    CSMU5-0.3
    CSMU5-0.5
    CSMU5-0.25
    CSMU5-0.75
    CSMU5-1
    CSMU6-0.3
    CSMU6-0.5
    CSMU6-0.25
    CSMU6-0.75
    CSMU6-1
    CSMU8-0.3
    CSMU8-0.5
    CSMU8-0.25
    CSMU8-0.75
    CSMU8-1
    CSMU8-1.25
    CSMU10-0.3
    CSMU10-0.5
    CSMU10-0.25
    CSMU10-0.75
    CSMU10-1
    CSMU10-1.5
    CSMU10-1.25
    CSMU10-2
    CSMU12-0.3
    CSMU12-0.5
    CSMU12-0.25
    CSMU12-0.75
    CSMU12-1
    CSMU12-1.5
    CSMU12-1.25
    CSMU12-2
    CSMU12-2.5

    刃径

    (mm)

    刃幅

    (mm)

    ボールR

    (mm)

    シャンク径

    (mm)

    首径

    (mm)

    全長

    (mm)

    刃数

    首長

    (mm)

    		最小発注数量
    4
    0.6
    0.3
    6
    2
    50
    4
    3.5
    1個
    4
    1
    0.5
    6
    2
    50
    4
    3.5
    1個
    4
    0.5
    0.25
    6
    2
    50
    4
    3.5
    1個
    4
    1.5
    0.75
    6
    2
    50
    4
    3.5
    1個
    4
    2
    1
    6
    1.8
    50
    4
    3.5
    1個
    5
    0.6
    0.3
    6
    2.2
    50
    4
    3.5
    1個
    5
    1
    0.5
    6
    2.2
    50
    4
    3.5
    1個
    5
    0.5
    0.25
    6
    2.2
    50
    4
    3.5
    1個
    5
    1.5
    0.75
    6
    2.2
    50
    4
    3.5
    1個
    5
    2
    1
    6
    2.2
    50
    4
    3.5
    1個
    6
    0.6
    0.3
    6
    2.7
    50
    4
    4
    1個
    6
    1
    0.5
    6
    2.7
    50
    4
    4
    1個
    6
    0.5
    0.25
    6
    2.7
    50
    4
    4
    1個
    6
    1.5
    0.75
    6
    2.7
    50
    4
    4
    1個
    6
    2
    1
    6
    2.7
    50
    4
    4
    1個
    8
    0.6
    0.3
    8
    3.6
    60
    6
    5
    1個
    8
    1
    0.5
    8
    3.6
    60
    6
    5
    1個
    8
    0.5
    0.25
    8
    3.6
    60
    6
    5
    1個
    8
    1.5
    0.75
    8
    3.6
    60
    6
    5
    1個
    8
    2
    1
    8
    3.6
    60
    6
    5
    1個
    8
    2.5
    1.25
    8
    3.6
    60
    6
    5
    1個
    10
    0.6
    0.3
    10
    4.5
    70
    6
    6
    1個
    10
    1
    0.5
    10
    4.5
    70
    6
    6
    1個
    10
    0.5
    0.25
    10
    4.5
    70
    6
    6
    1個
    10
    1.5
    0.75
    10
    4.5
    70
    6
    6
    1個
    10
    2
    1
    10
    4.5
    70
    6
    6
    1個
    10
    3
    1.5
    10
    4.5
    70
    6
    6
    1個
    10
    2.5
    1.25
    10
    4.5
    70
    6
    6
    1個
    10
    4
    2
    10
    4.5
    70
    6
    6
    1個
    12
    0.6
    0.3
    12
    5.5
    70
    6
    6
    1個
    12
    1
    0.5
    12
    5.5
    70
    6
    6
    1個
    12
    0.5
    0.25
    12
    5.5
    70
    6
    6
    1個
    12
    1.5
    0.75
    12
    5.5
    70
    6
    6
    1個
    12
    2
    1
    12
    5.5
    70
    6
    6
    1個
    12
    3
    1.5
    12
    5.5
    70
    6
    6
    1個
    12
    2.5
    1.25
    12
    5.5
    70
    6
    6
    1個
    12
    4
    2
    12
    5.5
    70
    6
    6
    1個
    12
    5
    2.5
    12
    5.5
    70
    6
    6
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    21,952円
    ( 24,147円 )
    5日目
    20,800円
    ( 22,880円 )
    5日目
    21,952円
    ( 24,147円 )
    1日目
    20,800円
    ( 22,880円 )
    1日目
    20,800円
    ( 22,880円 )
    1日目
    21,952円
    ( 24,147円 )
    1日目
    20,800円
    ( 22,880円 )
    1日目
    21,952円
    ( 24,147円 )
    1日目
    20,800円
    ( 22,880円 )
    1日目
    20,800円
    ( 22,880円 )
    1日目
    21,952円
    ( 24,147円 )
    5日目
    20,800円
    ( 22,880円 )
    1日目
    21,952円
    ( 24,147円 )
    1日目
    20,800円
    ( 22,880円 )
    1日目
    20,800円
    ( 22,880円 )
    1日目
    24,128円
    ( 26,541円 )
    1日目
    23,040円
    ( 25,344円 )
    5日目
    24,128円
    ( 26,541円 )
    1日目
    23,040円
    ( 25,344円 )
    1日目
    23,040円
    ( 25,344円 )
    1日目
    23,040円
    ( 25,344円 )
    1日目
    26,432円
    ( 29,075円 )
    1日目
    25,152円
    ( 27,667円 )
    1日目
    26,432円
    ( 29,075円 )
    1日目
    25,152円
    ( 27,667円 )
    1日目
    25,152円
    ( 27,667円 )
    1日目
    25,152円
    ( 27,667円 )
    1日目
    25,152円
    ( 27,667円 )
    1日目
    25,152円
    ( 27,667円 )
    1日目
    30,016円
    ( 33,018円 )
    1日目
    28,608円
    ( 31,469円 )
    1日目
    30,016円
    ( 33,018円 )
    1日目
    28,608円
    ( 31,469円 )
    1日目
    28,608円
    ( 31,469円 )
    1日目
    28,608円
    ( 31,469円 )
    1日目
    28,608円
    ( 31,469円 )
    1日目
    28,608円
    ( 31,469円 )
    1日目
    28,608円
    ( 31,469円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    Tスロット 超硬R刃付きカッター。
    【特長】
    ・Rのバリエーションが豊富な為様々なR溝加工等に対応。
    ・剛性を持たせる為、シャンク径を太めに設定。
    【用途】
    ・R溝などの加工に使用。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    超硬スーパーミニコンベックスのレビュー
    4平均満足度：4.01件のレビュー
    金属加工用
    4
    満足度：4.02023/06/20
    金属加工に問題なく使用できています。この商品のメーカーのものは他にも多種、多数使用していますし、使い心地も良くリピート購...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Qアップカットとダウンカットどちらがいいのですか？
    A
    一般的には刃物に負荷が掛からないので、ダウンカットを推奨します。

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    超硬スーパーミニコンベックス
    超硬スーパーミニコンベックス ロング CSMUL-A
    超硬スーパーミニコンベックス スリムシャンク（外丸） CSMU-S
    超硬スーパーミニキーシードカッター
    超硬スーパーミニスロット
    超硬スーパーミニスロットロング
    メーカー栄工舎栄工舎栄工舎栄工舎栄工舎栄工舎
    通常価格20,800円-26,624円 -19,968円 -11,840円 -12,800円 -19,456円 -
    通常出荷日1日目〜1日目1日目在庫品1日目〜1日目〜1日目〜
    刃材質超硬超硬超硬超硬超硬超硬
    刃径公差-0.05～00～-0.05-0.05～0-0.05～0-0.05～0-0.05～0
    刃形状右刃ストレート右刃ストレート右刃ストレート右刃ストレート右刃ストレート右刃ストレート
    刃厚公差-0.035～00～-0.035-0.035～0-0.035～0-0.035～0-0.03～0
    シャンク公差-0.01～00～-0.01h6-0.009～0-0.01～0-0.01～0
