栄工舎

超硬ソリッドミニストロングアンギュラ2枚刃

カタログ |

通常単価(税別): 11,712円～30,592円

税込単価: 12,883円～33,651円

通常出荷日：1日目

超硬ソリッドミニストロングアンギュラ2枚刃 Pコーティング。【特長】・5度～25度と豊富な角度、刃先に...

詳細を確認

未確定：候補が105型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

超硬ソリッドミニストロングアンギュラ 2枚刃（CSMST2-P）の寸法と仕様

外形図

寸法図

製品仕様

公差（Tolerance）	R：	±0.05	θ：	±30'	d：	0 -0.009

右刃右ネジレ15度。
Pコーティング
刃数：2。
超微粒子。

呼び寸法 Size	刃径（φD） Dia.	角度（θ） Cut Angle	R	刃長（l1） Length of Cut	首径（d1） Neck Dia.	首長（l2） Neck Length	全長（L） Overall Length	シャンク径（φd） Shank Dia.
3	3	5°		2	2.5	4	50	4
	2.95		0.3	2	2.5	4	50	4
	2.91		0.5	2	2.5	4	50	4
	3	10°		2	2.2	4	50	4
	2.88		0.3	2	2.2	4	50	4
	2.81		0.5	2	2.2	4	50	4
	3	15°		2	1.7	4	50	4
	2.82		0.3	2	1.7	4	50	4
	2.7		0.5	2	1.7	4	50	4
	3	20°		2	1.35	4	50	4
	2.74		0.3	2	1.35	4	50	4
	2.57		0.5	2	1.35	4	50	4
	3	25°		1.6	1.3	4	50	4
	2.66		0.3	1.6	1.3	4	50	4
	2.43		0.5	1.6	1.3	4	50	4
4	4	5°		2.5	3.4	4	50	4
	3.95		0.3	2.5	3.4	4	50	4
	3.91		0.5	2.5	3.4	4	50	4
	4	10°		2.5	3	4	50	4
	3.88		0.3	2.5	3	4	50	4
	3.81		0.5	2.5	3	4	50	4
	4	15°		2.5	2.4	4	50	4
	3.82		0.3	2.5	2.4	4	50	4
	3.7		0.5	2.5	2.4	4	50	4
	4	20°		2.5	1.95	4	50	4
	3.74		0.3	2.5	1.95	4	50	4
	3.57		0.5	2.5	1.95	4	50	4
	4	25°		2.5	1.45	4	50	4
	3.66		0.3	2.5	1.45	4	50	4
	3.43		0.5	2.5	1.45	4	50	4

呼び寸法 Size	刃径（φD） Dia.	角度（θ） Cut Angle	R	刃長（l1） Length of Cut	首径（d1） Neck Dia.	首長（l2） Neck Length	全長（L） Overall Length	シャンク径（φd） Shank Dia.
6	6	5°		4	5.1	7	60	6
	5.95		0.3	4	5.1	7	60	6
	5.91		0.5	4	5.1	7	60	6
	6	10°		4	4.3	7	60	6
	5.88		0.3	4	4.3	7	60	6
	5.81		0.5	4	4.3	7	60	6
	6	15°		4	3.5	7	60	6
	5.82		0.3	4	3.5	7	60	6
	5.7		0.5	4	3.5	7	60	6
	6	20°		4	2.9	7	60	6
	5.74		0.3	4	2.9	7	60	6
	5.57		0.5	4	2.9	7	60	6
	6	25°		3.5	2.5	7	60	6
	5.66		0.3	3.5	2.5	7	60	6
	5.43		0.5	3.5	2.5	7	60	6
8	8	5°		5	6.9	7	60	8
	7.95		0.3	5	6.9	7	60	8
	7.91		0.5	5	6.9	7	60	8
	8	10°		5	6	7	60	8
	7.88		0.3	5	6	7	60	8
	7.81		0.5	5	6	7	60	8
	8	15°		5	5	7	60	8
	7.82		0.3	5	5	7	60	8
	7.7		0.5	5	5	7	60	8
	8	20°		5	4.1	7	60	8
	7.74		0.3	5	4.1	7	60	8
	7.57		0.5	5	4.1	7	60	8
	8	25°		5	3.1	7	60	8
	7.66		0.3	5	3.1	7	60	8
	7.43		0.5	5	3.1	7	60	8

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

ボールR

(mm)

アンギュラ片角

シャンク径

(mm)

首径

(mm)

全長

(mm)

刃長

(mm)

首長

(mm)

最小発注数量

3	-	5	4	2.5	50	2	4	1個
2.95	0.3	5	4	2.5	50	2	4	1個
2.91	0.5	5	4	2.5	50	2	4	1個
3	-	10	4	2.2	50	2	4	1個
2.88	0.3	10	4	2.2	50	2	4	1個
2.81	0.5	10	4	2.2	50	2	4	1個
3	-	15	4	1.7	50	2	4	1個
2.82	0.3	15	4	1.7	50	2	4	1個
2.7	0.5	15	4	1.7	50	2	4	1個
3	-	20	4	1.35	50	2	4	1個
2.74	0.3	20	4	1.35	50	2	4	1個
2.57	0.5	20	4	1.35	50	2	4	1個
3	-	25	4	1.3	50	1.6	4	1個
2.66	0.3	25	4	1.3	50	1.6	4	1個
2.43	0.5	25	4	1.3	50	1.6	4	1個
4	-	5	4	3.4	50	2.5	4	1個
3.95	0.3	5	4	3.4	50	2.5	4	1個
3.91	0.5	5	4	3.4	50	2.5	4	1個
4	-	10	4	3	50	2.5	4	1個
3.88	0.3	10	4	3	50	2.5	4	1個
3.81	0.5	10	4	3	50	2.5	4	1個
4	-	15	4	2.4	50	2.5	4	1個
3.82	0.3	15	4	2.4	50	2.5	4	1個
3.7	0.5	15	4	2.4	50	2.5	4	1個
4	-	20	4	1.95	50	2.5	4	1個
3.74	0.3	20	4	1.95	50	2.5	4	1個
3.57	0.5	20	4	1.95	50	2.5	4	1個
4	-	25	4	1.45	50	2.5	4	1個
3.66	0.3	25	4	1.45	50	2.5	4	1個
3.43	0.5	25	4	1.45	50	2.5	4	1個
5	-	5	6	4.3	60	3	7	1個
4.95	0.3	5	6	4.3	60	3	7	1個
4.91	0.5	5	6	4.3	60	3	7	1個
5	-	10	6	3.7	60	3	7	1個
4.88	0.3	10	6	3.7	60	3	7	1個
4.81	0.5	10	6	3.7	60	3	7	1個
5	-	15	6	3.2	60	3	7	1個
4.82	0.3	15	6	3.2	60	3	7	1個
4.7	0.5	15	6	3.2	60	3	7	1個
5	-	20	6	2.6	60	3	7	1個
4.74	0.3	20	6	2.6	60	3	7	1個
4.57	0.5	20	6	2.6	60	3	7	1個
5	-	25	6	1.95	60	3	7	1個
4.66	0.3	25	6	1.95	60	3	7	1個
4.43	0.5	25	6	1.95	60	3	7	1個
6	-	5	6	5.1	60	4	7	1個
5.95	0.3	5	6	5.1	60	4	7	1個
5.91	0.5	5	6	5.1	60	4	7	1個
6	-	10	6	4.3	60	4	7	1個
5.88	0.3	10	6	4.3	60	4	7	1個
5.81	0.5	10	6	4.3	60	4	7	1個
6	-	15	6	3.5	60	4	7	1個
5.82	0.3	15	6	3.5	60	4	7	1個
5.7	0.5	15	6	3.5	60	4	7	1個
6	-	20	6	2.9	60	4	7	1個
5.74	0.3	20	6	2.9	60	4	7	1個
5.57	0.5	20	6	2.9	60	4	7	1個
6	-	25	6	2.5	60	3.5	7	1個
5.66	0.3	25	6	2.5	60	3.5	7	1個
5.43	0.5	25	6	2.5	60	3.5	7	1個

通常単価(税別) (税込単価)	通常出荷日

11,712円 ( 12,883円 )	1日目
12,800円 ( 14,080円 )	1日目
12,800円 ( 14,080円 )	1日目
14,016円 ( 15,418円 )	1日目
15,488円 ( 17,037円 )	1日目
15,488円 ( 17,037円 )	1日目
14,016円 ( 15,418円 )	1日目
15,488円 ( 17,037円 )	1日目
15,488円 ( 17,037円 )	1日目
14,016円 ( 15,418円 )	1日目
15,488円 ( 17,037円 )	1日目
15,488円 ( 17,037円 )	1日目
14,016円 ( 15,418円 )	1日目
15,488円 ( 17,037円 )	1日目
15,488円 ( 17,037円 )	1日目
11,712円 ( 12,883円 )	1日目
12,800円 ( 14,080円 )	1日目
12,800円 ( 14,080円 )	1日目
14,016円 ( 15,418円 )	1日目
15,488円 ( 17,037円 )	1日目
15,488円 ( 17,037円 )	1日目
14,016円 ( 15,418円 )	1日目
15,488円 ( 17,037円 )	1日目
15,488円 ( 17,037円 )	1日目
14,016円 ( 15,418円 )	1日目
15,488円 ( 17,037円 )	1日目
15,488円 ( 17,037円 )	1日目
14,016円 ( 15,418円 )	1日目
15,488円 ( 17,037円 )	1日目
15,488円 ( 17,037円 )	1日目
13,696円 ( 15,066円 )	1日目
15,040円 ( 16,544円 )	1日目
15,040円 ( 16,544円 )	1日目
16,128円 ( 17,741円 )	1日目
17,792円 ( 19,571円 )	1日目
17,792円 ( 19,571円 )	1日目
16,128円 ( 17,741円 )	1日目
17,792円 ( 19,571円 )	1日目
17,792円 ( 19,571円 )	1日目
16,128円 ( 17,741円 )	1日目
17,792円 ( 19,571円 )	1日目
17,792円 ( 19,571円 )	1日目
16,128円 ( 17,741円 )	1日目
17,792円 ( 19,571円 )	1日目
17,792円 ( 19,571円 )	1日目
13,696円 ( 15,066円 )	1日目
15,040円 ( 16,544円 )	1日目
15,040円 ( 16,544円 )	1日目
16,128円 ( 17,741円 )	1日目
17,792円 ( 19,571円 )	1日目
17,792円 ( 19,571円 )	1日目
16,128円 ( 17,741円 )	1日目
17,792円 ( 19,571円 )	1日目
17,792円 ( 19,571円 )	1日目
16,128円 ( 17,741円 )	1日目
17,792円 ( 19,571円 )	1日目
17,792円 ( 19,571円 )	1日目
16,128円 ( 17,741円 )	1日目
17,792円 ( 19,571円 )	1日目
17,792円 ( 19,571円 )	1日目

基本情報

基本情報

超硬ソリッドミニストロングアンギュラ2枚刃 Pコーティング。
【特長】
・5度～25度と豊富な角度、刃先にRが付いているタイプと付いていないタイプで選択可能。
【用途】
・アリ溝加工等に使用。

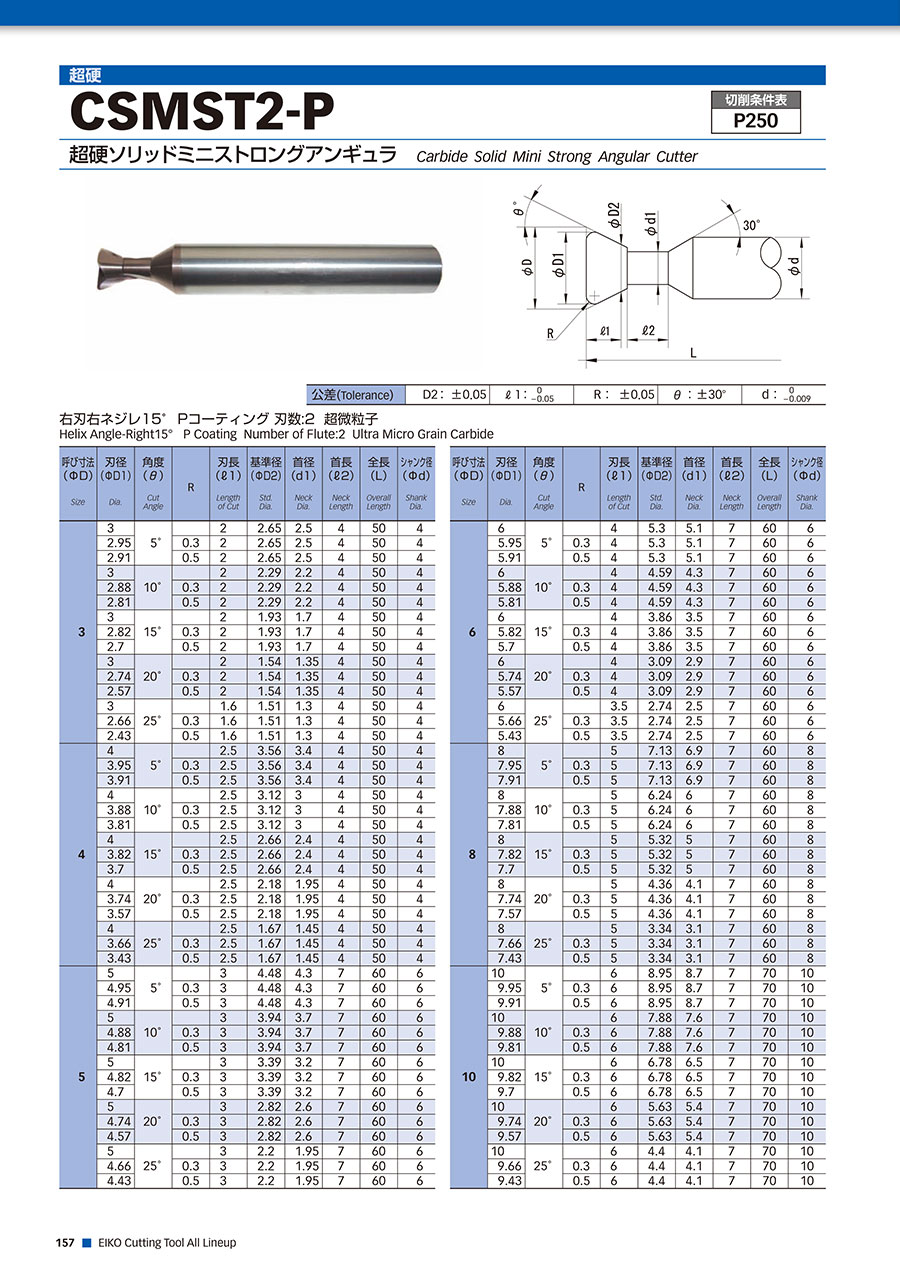

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
