栄工舎

超硬スーパーミニスロットロング

超硬スーパーミニスロットロング
通常単価(税別)
19,456円～45,312円
税込単価
21,402円～49,843円
通常出荷日：1日目～3日目

溝加工、フライス切削に最適な超硬カッター刃径に対してシャンクが細くロングシャンクタイプ。【特長】・キー...

詳細を確認
未確定：候補が44型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

  • 右刃ストレート
  • TiAlNコーティング
  • 超微粒子

製品特長紹介動画

【栄工舎】超硬カッター シリーズ 製品紹介

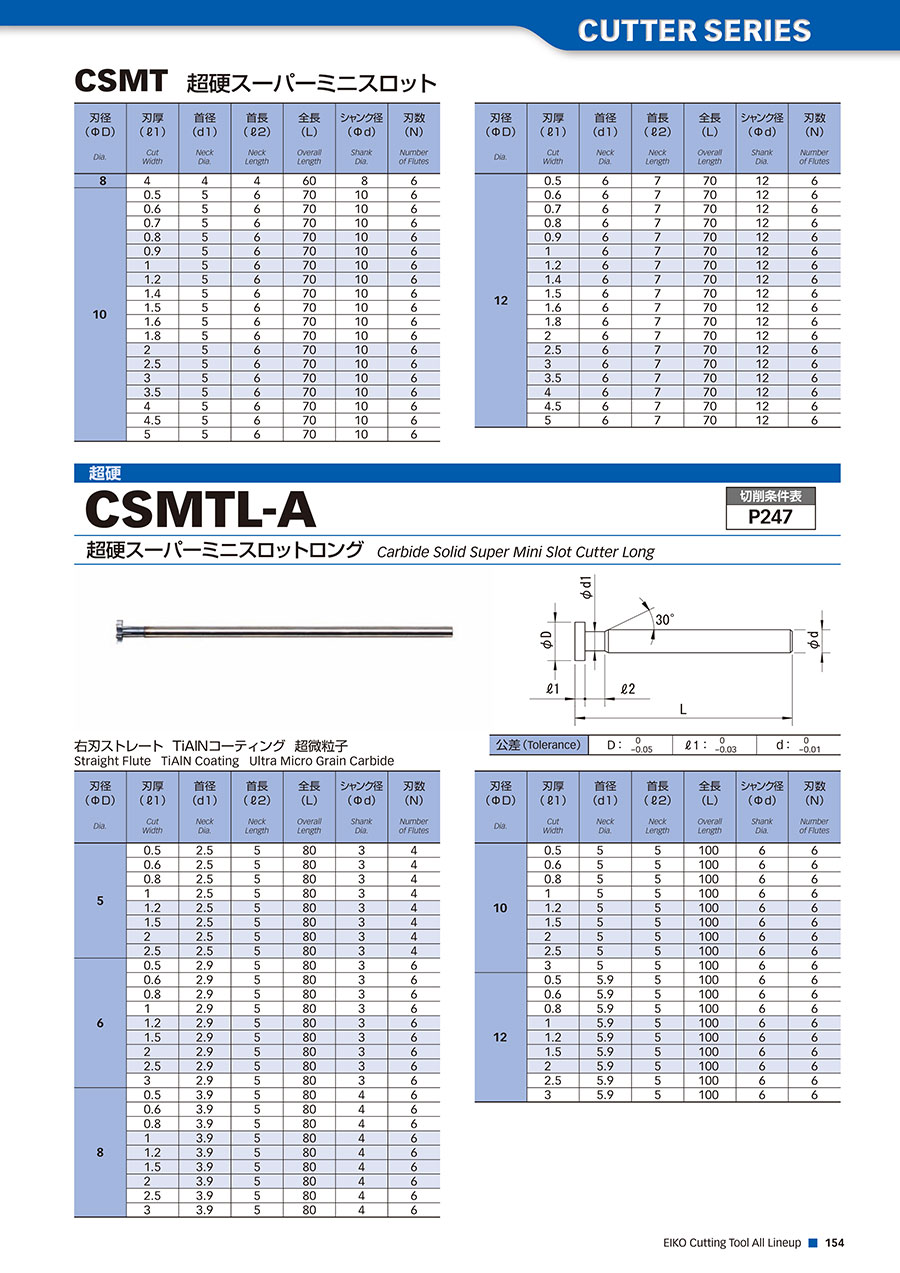

外形図

超硬スーパーミニスロットロング 外形図
公差（Tolerance）D：0
-0.05		l1：0
-0.03		d：0
-0.01



推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
超硬スーパーミニスロットロング 推奨切削条件表

切削条件時の注意

刃厚1mm以下の製品は送りを20%下げて御使用ください

適用被削材

  • 非鉄金属（Al. Cu）
  • 炭素鋼（FC. FCD. S50C）
  • 合金鋼（SCM. SKD. SUS304）
  • 調質鋼（HPM. NAK）

型番リスト

表示件数
  • 1
    • 型番
    CSMTL-A5-0.5
    CSMTL-A5-0.6
    CSMTL-A5-0.8
    CSMTL-A5-1
    CSMTL-A5-1.2
    CSMTL-A5-1.5
    CSMTL-A5-2
    CSMTL-A5-2.5
    CSMTL-A6-0.5
    CSMTL-A6-0.6
    CSMTL-A6-0.8
    CSMTL-A6-1
    CSMTL-A6-1.2
    CSMTL-A6-1.5
    CSMTL-A6-2
    CSMTL-A6-2.5
    CSMTL-A6-3
    CSMTL-A8-0.5
    CSMTL-A8-0.6
    CSMTL-A8-0.8
    CSMTL-A8-1
    CSMTL-A8-1.2
    CSMTL-A8-1.5
    CSMTL-A8-2
    CSMTL-A8-2.5
    CSMTL-A8-3
    CSMTL-A10-0.5
    CSMTL-A10-0.6
    CSMTL-A10-0.8
    CSMTL-A10-1
    CSMTL-A10-1.2
    CSMTL-A10-1.5
    CSMTL-A10-2
    CSMTL-A10-2.5
    CSMTL-A10-3
    CSMTL-A12-0.5
    CSMTL-A12-0.6
    CSMTL-A12-0.8
    CSMTL-A12-1
    CSMTL-A12-1.2
    CSMTL-A12-1.5
    CSMTL-A12-2
    CSMTL-A12-2.5
    CSMTL-A12-3

    刃径

    (mm)

    刃幅

    (mm)

    シャンク径

    (mm)

    首径

    (mm)

    全長

    (mm)

    刃数

    		最小発注数量
    5
    0.5
    3
    2.5
    80
    4
    1個
    5
    0.6
    3
    2.5
    80
    4
    1個
    5
    0.8
    3
    2.5
    80
    4
    1個
    5
    1
    3
    2.5
    80
    4
    1個
    5
    1.2
    3
    2.5
    80
    4
    1個
    5
    1.5
    3
    2.5
    80
    4
    1個
    5
    2
    3
    2.5
    80
    4
    1個
    5
    2.5
    3
    2.5
    80
    4
    1個
    6
    0.5
    3
    2.9
    80
    6
    1個
    6
    0.6
    3
    2.9
    80
    6
    1個
    6
    0.8
    3
    2.9
    80
    6
    1個
    6
    1
    3
    2.9
    80
    6
    1個
    6
    1.2
    3
    2.9
    80
    6
    1個
    6
    1.5
    3
    2.9
    80
    6
    1個
    6
    2
    3
    2.9
    80
    6
    1個
    6
    2.5
    3
    2.9
    80
    6
    1個
    6
    3
    3
    2.9
    80
    6
    1個
    8
    0.5
    4
    3.9
    80
    6
    1個
    8
    0.6
    4
    3.9
    80
    6
    1個
    8
    0.8
    4
    3.9
    80
    6
    1個
    8
    1
    4
    3.9
    80
    6
    1個
    8
    1.2
    4
    3.9
    80
    6
    1個
    8
    1.5
    4
    3.9
    80
    6
    1個
    8
    2
    4
    3.9
    80
    6
    1個
    8
    2.5
    4
    3.9
    80
    6
    1個
    8
    3
    4
    3.9
    80
    6
    1個
    10
    0.5
    6
    5
    100
    6
    1個
    10
    0.6
    6
    5
    100
    6
    1個
    10
    0.8
    6
    5
    100
    6
    1個
    10
    1
    6
    5
    100
    6
    1個
    10
    1.2
    6
    5
    100
    6
    1個
    10
    1.5
    6
    5
    100
    6
    1個
    10
    2
    6
    5
    100
    6
    1個
    10
    2.5
    6
    5
    100
    6
    1個
    10
    3
    6
    5
    100
    6
    1個
    12
    0.5
    6
    5.9
    100
    6
    1個
    12
    0.6
    6
    5.9
    100
    6
    1個
    12
    0.8
    6
    5.9
    100
    6
    1個
    12
    1
    6
    5.9
    100
    6
    1個
    12
    1.2
    6
    5.9
    100
    6
    1個
    12
    1.5
    6
    5.9
    100
    6
    1個
    12
    2
    6
    5.9
    100
    6
    1個
    12
    2.5
    6
    5.9
    100
    6
    1個
    12
    3
    6
    5.9
    100
    6
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    21,376円
    ( 23,514円 )
    1日目
    21,376円
    ( 23,514円 )
    1日目
    21,376円
    ( 23,514円 )
    1日目
    21,376円
    ( 23,514円 )
    1日目
    19,456円
    ( 21,402円 )
    1日目
    19,456円
    ( 21,402円 )
    1日目
    19,456円
    ( 21,402円 )
    1日目
    19,456円
    ( 21,402円 )
    1日目
    21,376円
    ( 23,514円 )
    1日目
    21,376円
    ( 23,514円 )
    1日目
    21,376円
    ( 23,514円 )
    1日目
    21,376円
    ( 23,514円 )
    1日目
    19,456円
    ( 21,402円 )
    1日目
    19,456円
    ( 21,402円 )
    1日目
    19,456円
    ( 21,402円 )
    3日目
    19,456円
    ( 21,402円 )
    1日目
    19,456円
    ( 21,402円 )
    1日目
    26,688円
    ( 29,357円 )
    1日目
    26,688円
    ( 29,357円 )
    1日目
    26,688円
    ( 29,357円 )
    1日目
    26,688円
    ( 29,357円 )
    1日目
    24,512円
    ( 26,963円 )
    1日目
    24,512円
    ( 26,963円 )
    1日目
    24,512円
    ( 26,963円 )
    1日目
    24,512円
    ( 26,963円 )
    1日目
    24,512円
    ( 26,963円 )
    1日目
    32,704円
    ( 35,974円 )
    1日目
    32,704円
    ( 35,974円 )
    1日目
    32,704円
    ( 35,974円 )
    1日目
    32,704円
    ( 35,974円 )
    1日目
    30,400円
    ( 33,440円 )
    1日目
    30,400円
    ( 33,440円 )
    1日目
    30,400円
    ( 33,440円 )
    1日目
    30,400円
    ( 33,440円 )
    1日目
    30,400円
    ( 33,440円 )
    1日目
    45,312円
    ( 49,843円 )
    1日目
    45,312円
    ( 49,843円 )
    1日目
    45,312円
    ( 49,843円 )
    1日目
    45,312円
    ( 49,843円 )
    1日目
    41,280円
    ( 45,408円 )
    1日目
    41,280円
    ( 45,408円 )
    1日目
    41,280円
    ( 45,408円 )
    1日目
    41,280円
    ( 45,408円 )
    1日目
    41,280円
    ( 45,408円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    溝加工、フライス切削に最適な超硬カッター刃径に対してシャンクが細くロングシャンクタイプ。
    【特長】
    ・キーシードと違い両側面に刃付けがしてある為、T溝などの加工にも対応。
    ・超硬ソリッドの為、高精度の溝加工に対応。
    ・シャンク径が細くワークへの干渉もなく、ロングタイプの為裏面加工にも対応。
    ・TiALNコーティングにより耐磨耗性を実現。
    【用途】
    ・T溝加工やフライス切削に使用。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    超硬スーパーミニスロットロングのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    超硬スーパーミニスロットロング
    超硬ソリッドTスロットカッター
    超硬スーパーミニスロット スリムシャンク CSMT-S
    超硬スーパーミニキーシードカッター スリムシャンク CSMK-S
    超硬スーパーミニコンベックス
    超硬スーパーミニスロット
    メーカー栄工舎栄工舎栄工舎栄工舎栄工舎栄工舎
    通常価格19,456円-28,352円 -14,451円 -13,456円 -20,800円 -12,800円 -
    通常出荷日1日目〜1日目〜1日目〜1日目〜1日目〜1日目〜
    刃材質超硬超硬超硬超硬超硬超硬
    首長(mm)5755--
    刃径公差-0.05～0-0.03～0-0.05～0-0.05～0-0.05～0-0.05～0
    刃形状右刃ストレート右刃ストレート右刃ストレート右刃ストレート右刃ストレート右刃ストレート
    刃厚公差-0.03～0-0.02～0-0.035～0-0.035～0-0.035～0-0.035～0
