フクダ精工

押し出しピン用沈めフライス

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 3,961円～10,819円

税込単価: 4,357円～11,901円

押し出しピン用のザグリ加工に使用する沈めフライス。【特長】・呼び寸法 2～16...

座繰り用途
多用途
シャンク仕様
ストレートシャンク
刃材質
ハイス
工具材種
コバルトハイス(SKH56)
加工用途
座繰り
刃数 (枚)
4
コーティング
ノンコート
ネジレ角(θ) (°)
ネジレ(25)
外径公差
0～+0.2

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

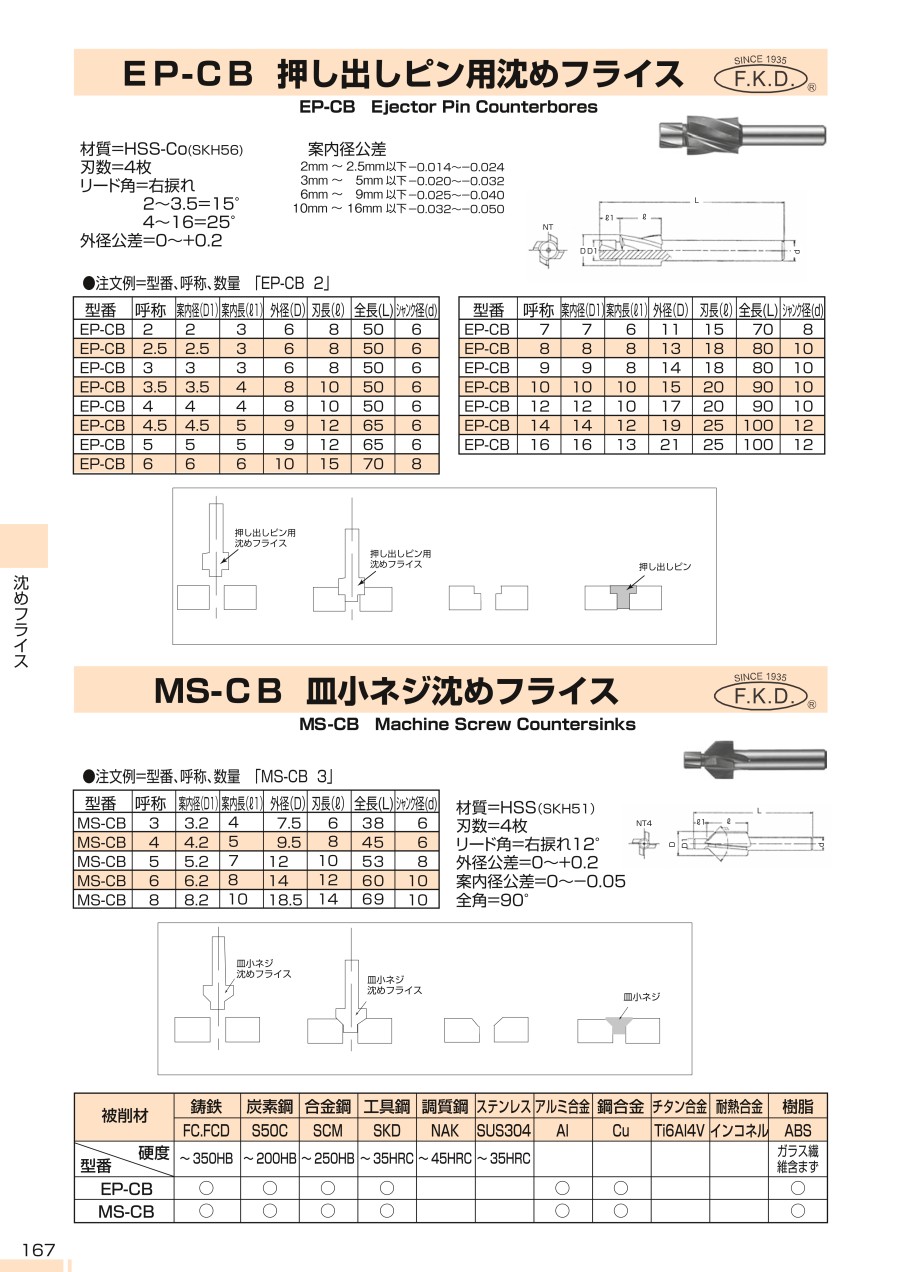

押し出しピン用沈めフライスの寸法

外形図

呼称	案内径（φD1）	案内長（l1）	刃径（φD）	刃長（l）	全長（L）	シャンク径（φd）
2	2	3	6	8	50	6
2.5	2.5
3	3
3.5	3.5	4	8	10
4	4	4	8	10
4.5	4.5	5	9	12	65
5	5	5	9	12	65
6	6	6	10	15	70	8
7	7	6	11	15	70	8
8	8	8	13	18	80	10
9	9	8	14	18	80
10	10	10	15	20	90
12	12	10	17	20	90
14	14	12	19	25	100	12
16	16	13	21	25	100	12

型番リスト

表示件数

型番

座繰り径・大径

呼称

案内径(D1)

(φmm)

案内長(ℓ)

(mm)

刃長(ℓ)

(mm)

全長(L)

(mm)

シャンク径(d)

トラスココード

案内径公差

最小発注数量

6	2	2	3	8	50	6	810-1869	-0.014～-0.024	1個
6	2.5	2.5	3	8	50	6	810-1870	-0.014～-0.024	1個
6	3	3	3	8	50	6	810-1871	-0.020～-0.032	1個
8	3.5	3.5	4	10	50	6	810-1872	-0.020～-0.032	1個
8	4	4	4	10	50	6	810-1873	-0.020～-0.032	1個
9	4.5	4.5	5	12	65	6	810-1874	-0.020～-0.032	1個
9	5	5	5	12	65	6	810-1875	-0.020～-0.032	1個
10	6	6	6	15	70	8	810-1876	-0.025～-0.040	1個
11	7	7	6	15	70	8	810-1877	-0.025～-0.040	1個
13	8	8	8	18	80	10	810-1878	-0.025～-0.040	1個
14	9	9	8	18	80	10	810-1879	-0.025～-0.040	1個
15	10	10	10	20	90	10	810-1865	-0.032～-0.050	1個
17	12	12	10	20	90	10	810-1866	-0.032～-0.050	1個
19	14	14	12	25	100	12	810-1867	-0.032～-0.050	1個
21	16	16	13	25	100	12	810-1868	-0.032～-0.050	1個

通常単価(税別) (税込単価)	通常出荷日

3,961円 ( 4,357円 )	5日目
3,961円 ( 4,357円 )	5日目
3,961円 ( 4,357円 )	5日目
3,961円 ( 4,357円 )	5日目
3,961円 ( 4,357円 )	1日目
4,345円 ( 4,780円 )	5日目
4,345円 ( 4,780円 )	5日目
6,039円 ( 6,643円 )	5日目
6,294円 ( 6,923円 )	1日目
7,825円 ( 8,608円 )	1日目
7,825円 ( 8,608円 )	5日目
8,505円 ( 9,356円 )	5日目
8,988円 ( 9,887円 )	1日目
9,108円 ( 10,019円 )	1日目
10,819円 ( 11,901円 )	1日目

詳細情報

基本情報

基本情報

押し出しピン用のザグリ加工に使用する沈めフライス。
【特長】
・呼び寸法 2～16まで豊富にラインナップ。
・プラスチック金型用押し出しピンの沈め穴等に用いる。
【用途】
・押し出しピン用のザグリ加工に最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

押し出しピン用沈めフライスのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q皿小ネジ用押し出しピン用以外に、どんな種類の沈めフライスがありますか？

六角穴付ボルト用（CB）や皿小ネジ用（MS-CB）があります。また穴あけと沈め穴加工を同時に行えるドリル付きもありますので、用途に応じてお買い求めください。
