フクダ精工

コーナーラウンディングエンドミル

Name: コーナーラウンディングエンドミル
Brand: フクダ精工
SKU: 223000581641
Rating: 3.7 (4 reviews)

カタログ |

数量スライド割引

3.7

平均満足度3.7

この商品のレビューをみる（4件）

この商品のFAQをみる（1件）

通常単価(税別): 8,275円～131,999円

税込単価: 9,103円～145,199円

R面取り用のエンドミル。【特長】・直刃を採用したことにより、再研磨が容易でコス...

詳細情報を確認する

用途
R面取り
刃数
4
被削材
一般鋼 / 調質鋼 / 樹脂
工具材種
ハイス(SKH51)
コーティング
ノンコート
先端公差 (mm)
0～-0.1
片刃・両刃
片刃
外周刃有無
無
シャンク
ストレート
外径公差
+0.15～+0.20
R公差
0～+0.05
X,Y公差
0～+0.1

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

未確定：候補が75型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

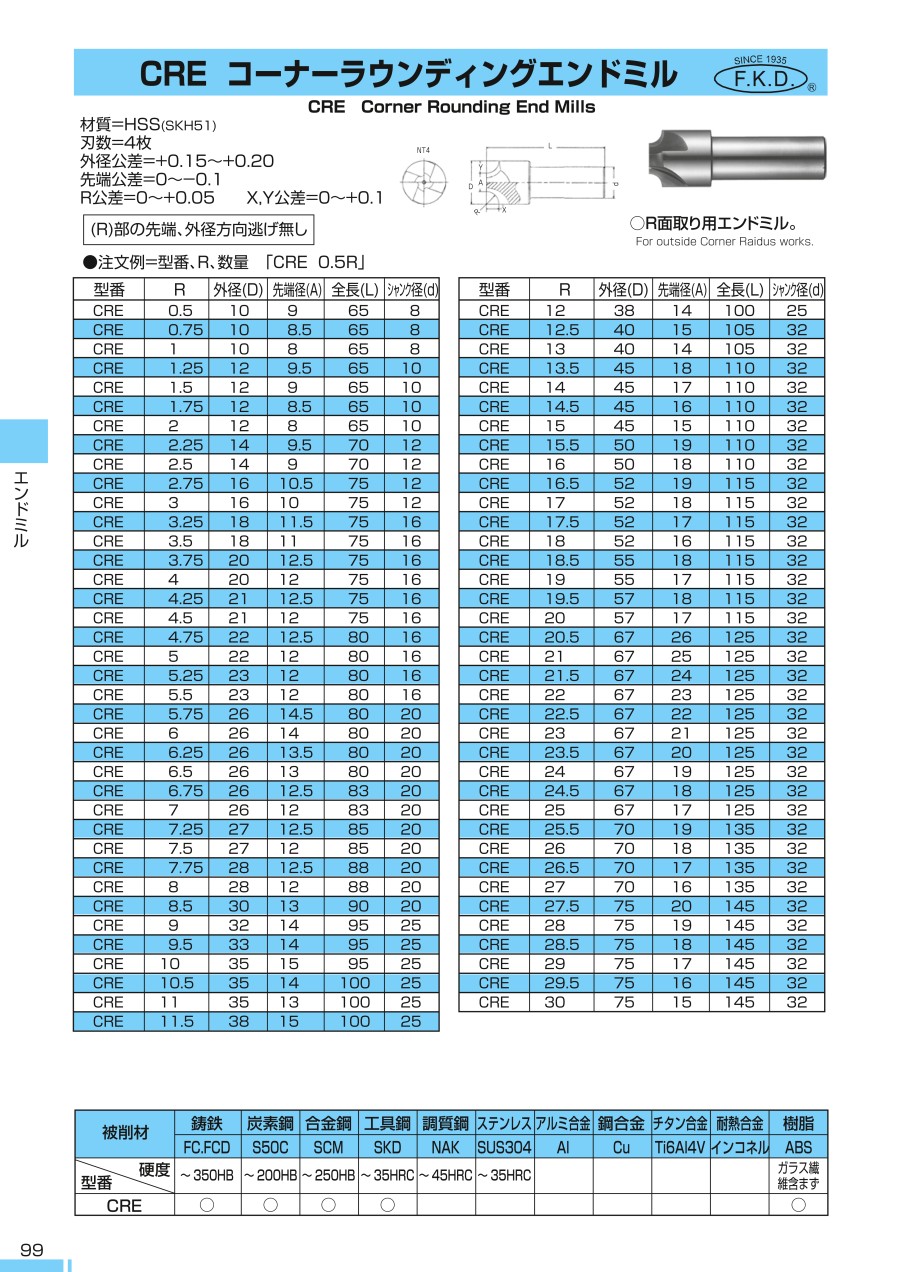

コーナーラウンディングエンドミルの寸法

外形図

刃径 0.5～12mm

R	刃径 (φD)	先端径 (φA)	全長 (L)	シャンク径 (φd)
0.5	10	9	65	8
0.75		8.5
1		8
1.25	12	9.5		10
1.5		9
1.75		8.5
2		8
2.25	14	9.5	70	12
2.5	14	9	70
2.75	16	10.5	75
3	16	10
3.25	18	11.5		16
3.5	18	11
3.75	20	12.5
4	20	12
4.25	21	12.5
4.5	21	12
4.75	22	12.5	80
5	22	12
5.25	23
5.5	23

R	刃径 (φD)	先端径 (φA)	全長 (L)	シャンク径 (φd)
5.75	26	14.5	80	20
6		14
6.25		13.5
6.5		13
6.75		12.5	83
7		12	83
7.25	27	12.5	85
7.5	27	12	85
7.75	28	12.5	88
8	28	12	88
8.5	30	13	90
9	32	14	95	25
9.5	33	14
10	35	15
10.5		14	100
11		13
11.5	38	15
12	38	14

刃径 12.5～30mm

R	刃径 (φD)	先端径 (φA)	全長 (L)	シャンク径 (φd)
12.5	40	15	105	32
13	40	14	105
13.5	45	18	110
14		17
14.5		16
15		15
15.5	50	19
16	50	18
16.5	52	19	115
17		18
17.5		17
18		16
18.5	55	18
19	55	17
19.5	57	18
20	57	17

R	刃径 (φD)	先端径 (φA)	全長 (L)	シャンク径 (φd)
20.5	67	26	125	32
21		25
21.5		24
22		23
22.5		22
23		21
23.5		20
24		19
24.5		18
25		17
25.5	70	19	135
26		18
26.5		17
27		16
27.5	75	20	145
28		19
28.5		18
29		17
29.5		16
30		15

型番リスト

表示件数

型番

Rサイズ

(mm)

先端径（D）

(mm)

大径（D1）

(mm)

全長

(mm)

シャンク径(d)

外径長(ℓ1)

トラスココード

RoHS?

最小発注数量

0.5	9	10	65	8	20	330-9444	10	1個
0.75	8.5	10	65	8	20	810-1776	-	1個
1	8	10	65	8	20	330-9452	10	1個
1.5	9	12	65	10	20	330-9461	10	1個
1.25	9.5	12	65	10	20	810-1777	-	1個
1.75	8.5	12	65	10	20	810-1778	-	1個
2	8	12	65	10	20	330-9487	10	1個
2.5	9	14	70	12	20	330-9495	10	1個
2.25	9.5	14	70	12	20	810-1794	-	1個
2.75	10.5	16	75	12	25	810-1795	-	1個
3	10	16	75	12	25	330-9509	10	1個
3.5	11	18	75	16	25	330-9517	10	1個
3.25	11.5	18	75	16	25	810-1816	-	1個
3.75	12.5	20	75	16	25	810-1817	-	1個
4	12	20	75	16	25	330-9525	10	1個
4.5	12	21	75	16	25	330-9533	10	1個
4.25	12.5	21	75	16	25	810-1819	-	1個
4.75	12.5	22	80	16	25	810-1820	-	1個
5	12	22	80	16	25	330-9541	10	1個
5.25	12	23	80	16	28	810-1821	-	1個
5.5	12	23	80	16	28	810-1822	-	1個
5.75	14.5	26	80	20	28	810-1823	-	1個
6	14	26	80	20	28	330-9550	10	1個
6.25	13.5	26	80	20	28	810-1824	-	1個
6.5	13	26	80	20	28	810-1825	-	1個
6.75	12.5	26	83	20	28	810-1850	-	1個
7	12	26	83	20	28	330-9568	10	1個
7.5	12	27	85	20	30	330-9576	10	1個
7.25	12.5	27	85	20	30	810-1851	-	1個
7.75	12.5	28	88	20	33	810-1852	-	1個
8	12	28	88	20	33	330-9584	10	1個
8.5	13	30	90	20	35	810-1853	-	1個
9	14	32	95	25	35	330-9592	10	1個
9.5	14	33	95	25	35	810-1854	-	1個
10	15	35	95	25	35	330-9479	10	1個
10.5	14	35	100	25	40	810-1779	-	1個
11	13	35	100	25	40	810-1780	-	1個
11.5	15	38	100	25	40	810-1781	-	1個
12	14	38	100	25	40	810-1782	-	1個
12.5	15	40	105	32	45	810-1783	-	1個
13	14	40	105	32	45	810-1784	-	1個
13.5	18	45	110	32	45	810-1785	-	1個
14	17	45	110	32	45	810-1614	-	1個
14.5	16	45	110	32	45	810-1615	-	1個
15	15	45	110	32	45	810-1616	-	1個
15.5	19	50	110	32	45	810-1617	-	1個
16	18	50	110	32	45	810-1786	-	1個
16.5	19	52	115	32	50	810-1787	-	1個
17	18	52	115	32	50	810-1788	-	1個
17.5	17	52	115	32	50	810-1789	-	1個
18	16	52	115	32	50	810-1790	-	1個
18.5	18	55	115	32	55	810-1791	-	1個
19	17	55	115	32	55	810-1792	-	1個
19.5	18	57	115	32	55	810-1793	-	1個
20	17	57	115	32	55	810-1796	-	1個
20.5	26	67	125	32	60	810-1797	-	1個
21	25	67	125	32	60	810-1798	-	1個
21.5	24	67	125	32	60	810-1799	-	1個
22	23	67	125	32	60	810-1800	-	1個
22.5	22	67	125	32	60	810-1801	-	1個

通常単価(税別) (税込単価)	通常出荷日

8,275円 ( 9,103円 )	5日目
8,275円 ( 9,103円 )	5日目
8,675円 ( 9,543円 )	5日目
8,675円 ( 9,543円 )	5日目
8,275円 ( 9,103円 )	1日目
8,275円 ( 9,103円 )	1日目
8,675円 ( 9,543円 )	5日目
8,675円 ( 9,543円 )	1日目
8,275円 ( 9,103円 )	1日目
8,275円 ( 9,103円 )	1日目
8,675円 ( 9,543円 )	1日目
8,275円 ( 9,103円 )	1日目
9,416円 ( 10,358円 )	1日目
9,416円 ( 10,358円 )	1日目
8,275円 ( 9,103円 )	5日目
9,202円 ( 10,122円 )	1日目
9,003円 ( 9,903円 )	1日目
9,003円 ( 9,903円 )	1日目
9,202円 ( 10,122円 )	5日目
10,040円 ( 11,044円 )	1日目
8,830円 ( 9,713円 )	1日目
10,040円 ( 11,044円 )	1日目
9,771円 ( 10,748円 )	1日目
11,415円 ( 12,557円 )	1日目
10,124円 ( 11,136円 )	1日目
11,415円 ( 12,557円 )	1日目
11,175円 ( 12,293円 )	5日目
12,993円 ( 14,292円 )	1日目
13,293円 ( 14,622円 )	1日目
13,293円 ( 14,622円 )	1日目
12,993円 ( 14,292円 )	5日目
14,495円 ( 15,945円 )	1日目
15,698円 ( 17,268円 )	2日目
16,833円 ( 18,516円 )	1日目
16,833円 ( 18,516円 )	5日目
18,533円 ( 20,386円 )	1日目
20,307円 ( 22,338円 )	1日目
20,487円 ( 22,536円 )	1日目
22,511円 ( 24,762円 )	1日目
26,135円 ( 28,749円 )	1日目
26,449円 ( 29,094円 )	1日目
31,286円 ( 34,415円 )	1日目
32,789円 ( 36,068円 )	1日目
36,509円 ( 40,160円 )	1日目
36,585円 ( 40,244円 )	1日目
46,649円 ( 51,314円 )	1日目
46,649円 ( 51,314円 )	1日目
58,058円 ( 63,864円 )	1日目
50,464円 ( 55,510円 )	1日目
59,923円 ( 65,915円 )	1日目
57,703円 ( 63,473円 )	1日目
67,562円 ( 74,318円 )	1日目
62,828円 ( 69,111円 )	1日目
70,934円 ( 78,027円 )	1日目
59,923円 ( 65,915円 )	1日目
80,611円 ( 88,672円 )	1日目
74,504円 ( 81,954円 )	1日目
80,611円 ( 88,672円 )	1日目
74,504円 ( 81,954円 )	1日目
83,109円 ( 91,420円 )	1日目

基本情報

基本情報

R面取り用のエンドミル。
【特長】
・直刃を採用したことにより、再研磨が容易でコストパフォーマンスに優れている。
・シャンク径を太く設計し、剛性感のある作り。
・R0.5～30まで豊富にラインナップ。
【用途】
・R面取りに最適。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

コーナーラウンディングエンドミルのレビュー

3.7平均満足度：3.74件のレビュー

星5
25%
星4
25%
星3
50%
星2
0%
星1
0%

マシニングでの加工

満足度：4.02019/08/22

SUS304のR加工に使用しました。超硬だと欠けたらアウトなので、あえてハイスを使用しました。安価ですが全く問題ありませ...もっと読む

1人が参考にしています。

大学の研究装置向け部品での利用

満足度：3.02021/06/23

研究用の新機能を搭載した衛星部品の切削用に使用中。評価はまもなく出ます

0人が参考にしています。

マシニングセンターで使用しました。

満足度：5.02019/06/28

アルミ切削に使用しました。これまでは、エンドミルの腹で切削していた為、バイスの端を使用し、なおかつ、製品が飛び出す部分が...もっと読む

0人が参考にしています。

R加工に私用

満足度：3.02019/03/06

ラウンディングカッターは毎回フクダ製を使用しています。安価品だからです。問題なく使用できます。

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Q切削条件を教えて下さい？

技術サポート窓口にお問い合わせください。
