タイプ
~mm
- 4BE
出荷日
- すべて
- 1日以内
- 5日以内

フクダ精工

ボールエンドミル4枚刃

Name: ボールエンドミル4枚刃
Brand: フクダ精工
SKU: 223000581551
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 7,570円～184,273円

税込単価: 8,327円～202,700円

R部の加工などに用いる汎用エンドミル。【特長】・2枚刃より剛性が高く、R加工の...

詳細情報を確認する

加工用途（加工形状）
曲面 / 彫込み / R溝
工具材質
コバルトハイス
被削材
一般鋼 / 鋳鉄 / アルミ / 樹脂
ねじれ角
標準ネジレ(30～44°)
コーティング
ノンコート
標準/追加工区分
メーカー標準品
刃数 (枚)
4
R精度 (μm)
±25
刃径公差
-0.03～0

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

未確定：候補が55型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ボールエンドミル4枚刃の寸法

外形図

R 2～30

R	刃径 (φD)	刃長 (l)	全長 (L)	シャンク径 (φd)
2	4	20	70	6
2.5	5	25	85
3	6	30	90
3.5	7	30	95	8
4	8	35	100	8
4.5	9	40	115	10
5	10	40	115	10
5.5	11	45	120	12
6	12	45	120
6.5	13	50	125
7	14	50	125
7.5	15	55	135	16
8	16	55	135
8.5	17	60	145
9	18	60	145
9.5	19	65	150	20

R	刃径 (φD)	刃長 (l)	全長 (L)	シャンク径 (φd)
10	20	65	150	20
10.5	21
11	22
11.5	23	70	160	25
12	24
12.5	25
13	26
13.5	27	75	165
14	28
14.5	29
15	30
15.5	31	80	180	32
16	32
16.5	33
17	34
17.5	35
18	36

R	刃径 (φD)	刃長 (l)	全長 (L)	シャンク径 (φd)
18.5	37	85	185	32
19	38
19.5	39
20	40
20.5	41	100	220
21	42
21.5	43
22	44
22.5	45
23	46
24	48
25	50
26	52	120	240
27	54
28	56
29	58
30	60

inchサイズ

R	刃径 (φD)	刃長 (l)	全長 (L)	シャンク径 (φd)
1/4"	12.7	50	125	12
5/16"	15.875	55	135	16
3/8"	19.05	65	150	20
1/2"	25.4	70	160	25
5/8"	31.75	80	180	32

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

最小発注数量

25.4	70	12.7	25	160	1個
12.7	50	6.35	12	125	1個
4	20	2	6	70	1個
5	25	2.5	6	85	1個
19.05	65	9.53	20	150	1個
6	30	3	6	90	1個
7	30	3.5	8	95	1個
8	35	4	8	100	1個
9	40	4.5	10	115	1個
31.75	80	15.88	32	180	1個
15.875	55	7.94	16	135	1個
10	40	5	10	115	1個
11	45	5.5	12	120	1個
12	45	6	12	120	1個
13	50	6.5	12	125	1個
14	50	7	12	125	1個
15	55	7.5	16	135	1個
16	55	8	16	135	1個
17	60	8.5	16	145	1個
18	60	9	16	145	1個
19	65	9.5	20	150	1個
20	65	10	20	150	1個
21	65	10.5	20	150	1個
22	65	11	20	150	1個
23	70	11.5	25	160	1個
24	70	12	25	160	1個
25	70	12.5	25	160	1個
27	75	13.5	25	165	1個
28	75	14	25	165	1個
29	75	14.5	25	165	1個
30	75	15	25	165	1個
31	80	15.5	32	180	1個
32	80	16	32	180	1個
33	80	16.5	32	180	1個
34	80	17	32	180	1個
35	80	17.5	32	180	1個
36	80	18	32	180	1個
37	85	18.5	32	185	1個
38	85	19	32	185	1個
39	85	19.5	32	185	1個
40	85	20	32	185	1個
41	100	20.5	32	220	1個
42	100	21	32	220	1個
43	100	21.5	32	220	1個
44	100	22	32	220	1個
45	100	22.5	32	220	1個
46	100	23	32	220	1個
48	100	24	32	220	1個
50	100	25	32	220	1個
52	120	26	32	240	1個
54	120	27	32	240	1個
55	120	27.5	32	240	1個
56	120	28	32	240	1個
58	120	29	32	240	1個
60	120	30	32	240	1個

通常単価(税別) (税込単価)	通常出荷日

32,178円 ( 35,396円 )	1日目
13,850円 ( 15,235円 )	1日目
7,570円 ( 8,327円 )	5日目
7,570円 ( 8,327円 )	1日目
23,405円 ( 25,746円 )	1日目
7,570円 ( 8,327円 )	1日目
8,505円 ( 9,356円 )	1日目
8,505円 ( 9,356円 )	1日目
9,059円 ( 9,965円 )	1日目
49,405円 ( 54,346円 )	1日目
16,635円 ( 18,299円 )	1日目
9,059円 ( 9,965円 )	1日目
8,683円 ( 9,551円 )	1日目
9,628円 ( 10,591円 )	1日目
11,411円 ( 12,552円 )	1日目
12,589円 ( 13,848円 )	1日目
13,907円 ( 15,298円 )	1日目
15,297円 ( 16,827円 )	1日目
16,095円 ( 17,705円 )	1日目
17,635円 ( 19,399円 )	1日目
19,553円 ( 21,508円 )	1日目
21,443円 ( 23,587円 )	1日目
21,450円 ( 23,595円 )	1日目
23,513円 ( 25,864円 )	1日目
22,732円 ( 25,005円 )	1日目
24,984円 ( 27,482円 )	1日目
26,820円 ( 29,502円 )	1日目
32,511円 ( 35,762円 )	1日目
35,395円 ( 38,935円 )	1日目
35,285円 ( 38,814円 )	1日目
37,863円 ( 41,649円 )	1日目
41,265円 ( 45,392円 )	1日目
44,598円 ( 49,058円 )	1日目
46,764円 ( 51,440円 )	1日目
47,951円 ( 52,746円 )	1日目
52,195円 ( 57,415円 )	1日目
57,038円 ( 62,742円 )	1日目
67,100円 ( 73,810円 )	1日目
69,483円 ( 76,431円 )	1日目
76,769円 ( 84,446円 )	1日目
75,428円 ( 82,971円 )	1日目
83,339円 ( 91,673円 )	1日目
80,315円 ( 88,347円 )	1日目
93,037円 ( 102,341円 )	1日目
91,584円 ( 100,742円 )	1日目
103,151円 ( 113,466円 )	1日目
101,587円 ( 111,746円 )	1日目
109,293円 ( 120,222円 )	1日目
124,636円 ( 137,100円 )	1日目
137,748円 ( 151,523円 )	1日目
144,642円 ( 159,106円 )	1日目
147,418円 ( 162,160円 )	1日目
151,806円 ( 166,987円 )	1日目
161,809円 ( 177,990円 )	1日目
184,273円 ( 202,700円 )	1日目

詳細情報

基本情報

基本情報

R部の加工などに用いる汎用エンドミル。
【特長】
・2枚刃より剛性が高く、R加工の仕上げ寸法保持に優れる。
・R2～30まで豊富にラインナップ。
・材質：HSS-Co（SKH57）R2.0～R10.0、（SKH56）R10.5以上。
・リード角：右捩れ30°。
・刃径公差：0～-0.03。
・R公差：±0.025。
【用途】
・R部の加工や金型などの三次元加工にも最適。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

カタログ

商品TOP

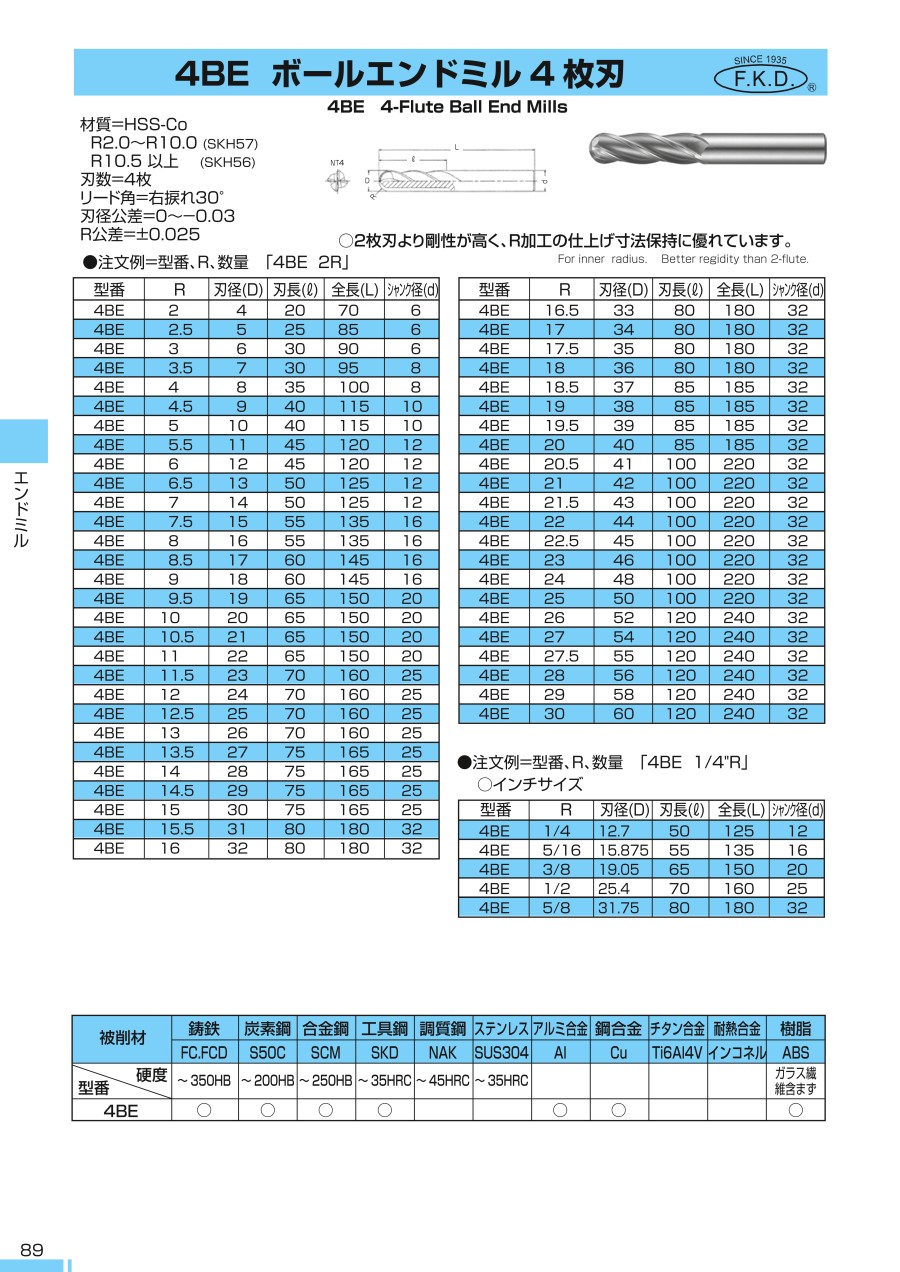

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボールエンドミル4枚刃のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

加工

満足度：4.02019/08/03

いつも大変お世話になりますバリエ−ションも豊富で価格的にもリーズナブルです

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qボールエンドミル、ラジアスエンドミルはどのように使い分けますか？

一般的にラジアスエンドミルの方が剛性に優れ加工能率を高くすることができます。一方、加工面品位ではボールエンドミルの方が優れる場面が多く、仕上げや複雑な三次元加工でよく使用されます。
