フクダ精工

テーパーエンドミル4枚刃

Name: テーパーエンドミル4枚刃
Brand: フクダ精工
SKU: 223000581528
Rating: 3.9 (11 reviews)

カタログ |

3.9

平均満足度3.9

この商品のレビューをみる（11件）

この商品のFAQをみる（1件）

通常単価(税別): 6,549円～359,606円

税込単価: 7,204円～395,567円

金型の抜き勾配の加工に用いるエンドミル。【特長】・等ねじれ刃の採用で、安定した...

詳細情報を確認する

工具材質
コバルトハイス
被削材
一般鋼 / 鋳鉄 / アルミ / 樹脂
ねじれ角
弱ネジレ(1～29°)
コーティング
ノンコート
標準/追加工区分
メーカー標準品
刃数 (枚)
4
刃径公差
-0.05～0
テーパ半角許容差
±5′

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

未確定：候補が154型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

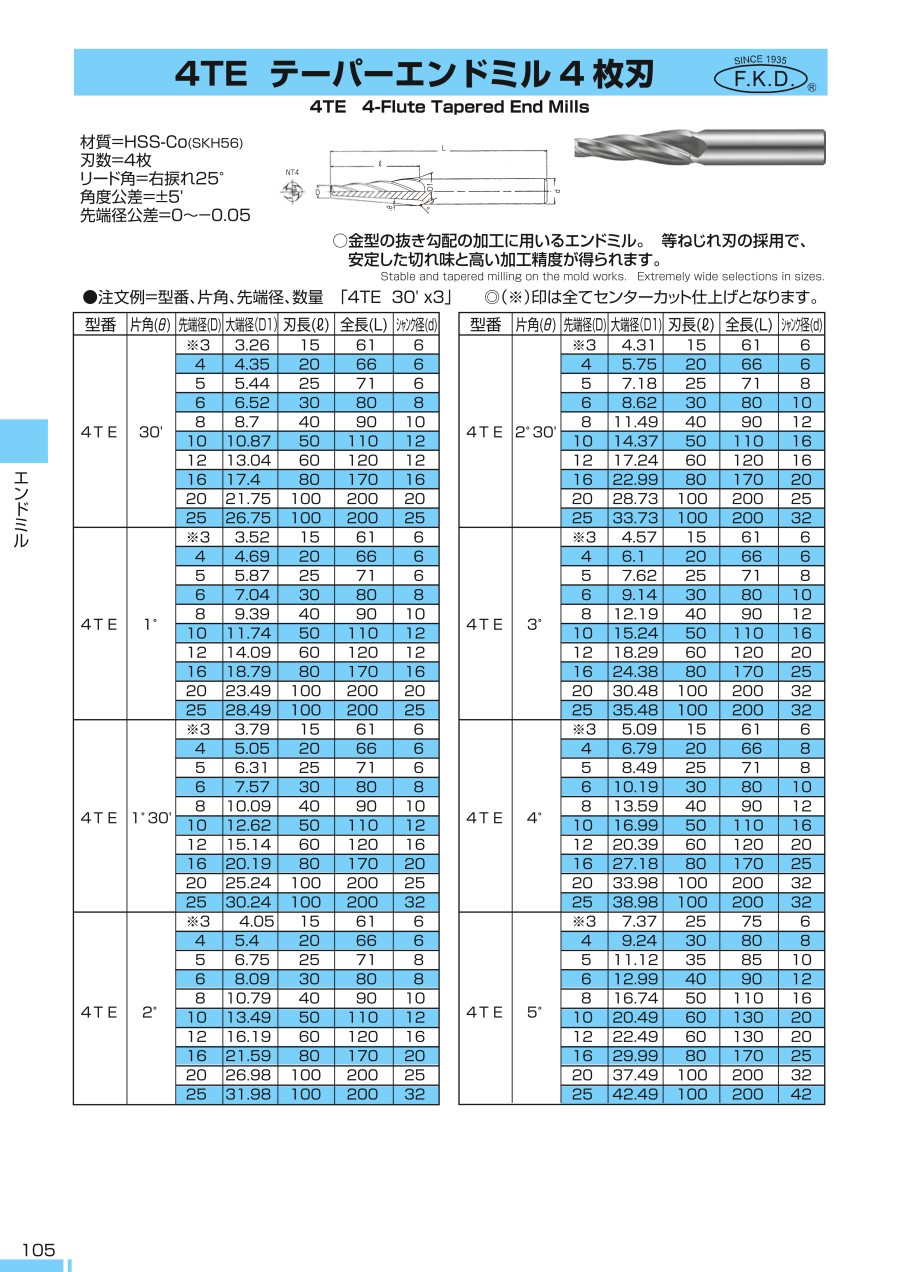

テーパーエンドミル4枚刃の寸法

外形図

片角 0ﾟ30'

片角 (θ)	先端径 (φD)	大端径 (φD1)	刃長 (l)	全長 (L)	シャンク径 (φd)
0゜30'	※3	3.26	15	61	6
	4	4.35	20	66
	5	5.44	25	71
	6	6.52	30	80	8
	8	8.7	40	90	10
	10	10.87	50	110	12
	12	13.05	60	120	12
	16	17.4	80	170	16
	20	21.75	100	200	20
	25	26.75	100	200	25

片角 1ﾟ

片角 (θ)	先端径 (φD)	大端径 (φD1)	刃長 (l)	全長 (L)	シャンク径 (φd)
1゜	※3	3.52	15	61	6
	4	4.69	20	66
	5	5.87	25	71
	6	7.04	30	80	8
	8	9.39	40	90	10
	10	11.74	50	110	12
	12	14.09	60	120	12
	16	18.79	80	170	16
	20	23.49	100	200	20
	25	28.49	100	200	25

片角 1ﾟ30'

片角 (θ)	先端径 (φD)	大端径 (φD1)	刃長 (l)	全長 (L)	シャンク径 (φd)
1゜30'	※3	3.79	15	61	6
	4	5.05	20	66
	5	6.31	25	71
	6	7.57	30	80	8
	8	10.09	40	90	10
	10	12.62	50	110	12
	12	15.14	60	120	16
	16	20.19	80	170	20
	20	25.24	100	200	25
	25	30.24	100	200	32

片角 2ﾟ

片角 (θ)	先端径 (φD)	大端径 (φD1)	刃長 (l)	全長 (L)	シャンク径 (φd)
2゜	※3	4.05	15	61	6
	4	5.4	20	66	6
	5	6.75	25	71	8
	6	8.09	30	80	8
	8	10.79	40	90	10
	10	13.49	50	110	12
	12	16.19	60	120	16
	16	21.59	80	170	20
	20	26.98	100	200	25
	25	31.98	100	200	32

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

片角

(°)

大端径

(mm)

シャンク径

(mm)

全長

(mm)

最小発注数量

3	15	0.5	3.26	6	61	1個
4	20	0.5	4.35	6	66	1個
5	25	0.5	5.44	6	71	1個
6	30	0.5	6.52	8	80	1個
8	40	0.5	8.7	10	90	1個
10	50	0.5	10.87	12	110	1個
12	60	0.5	13.04	12	120	1個
16	80	0.5	17.4	16	170	1個
20	100	0.5	21.75	20	200	1個
25	100	0.5	26.75	25	200	1個
3	15	1	3.52	6	61	1個
4	20	1	4.69	6	66	1個
5	25	1	5.87	6	71	1個
6	30	1	7.04	8	80	1個
8	40	1	9.39	10	90	1個
10	50	1	11.74	12	110	1個
12	60	1	14.09	12	120	1個
16	80	1	18.79	16	170	1個
20	100	1	23.49	20	200	1個
25	100	1	28.49	25	200	1個
3	15	1.5	3.79	6	61	1個
4	20	1.5	5.05	6	66	1個
5	25	1.5	6.31	6	71	1個
6	30	1.5	7.57	8	80	1個
8	40	1.5	10.09	10	90	1個
10	50	1.5	12.62	12	110	1個
12	60	1.5	15.14	16	120	1個
16	80	1.5	20.19	20	170	1個
20	100	1.5	25.24	25	200	1個
25	100	1.5	30.24	32	200	1個
3	15	2	4.05	6	61	1個
4	20	2	5.4	6	66	1個
5	25	2	6.75	8	71	1個
6	30	2	8.09	8	80	1個
8	40	2	10.79	10	90	1個
10	50	2	13.49	12	110	1個
12	60	2	16.19	16	120	1個
16	80	2	21.59	20	170	1個
20	100	2	26.98	25	200	1個
25	100	2	31.98	32	200	1個
3	15	2.5	4.31	6	61	1個
4	20	2.5	5.75	6	66	1個
5	25	2.5	7.18	8	71	1個
6	30	2.5	8.62	10	80	1個
8	40	2.5	11.49	12	90	1個
10	50	2.5	14.37	16	110	1個
12	60	2.5	17.24	16	120	1個
16	80	2.5	22.99	20	170	1個
20	100	2.5	28.73	25	200	1個
25	100	2.5	33.73	32	200	1個
3	15	3	4.57	6	61	1個
4	20	3	6.1	6	66	1個
5	25	3	7.62	8	71	1個
6	30	3	9.14	10	80	1個
8	40	3	12.19	12	90	1個
10	50	3	15.24	16	110	1個
12	60	3	18.29	20	120	1個
16	80	3	24.38	25	170	1個
20	100	3	30.48	32	200	1個
25	100	3	35.48	32	200	1個

通常単価(税別) (税込単価)	通常出荷日

6,549円 ( 7,204円 )	1日目
6,549円 ( 7,204円 )	2日目
6,549円 ( 7,204円 )	1日目
6,549円 ( 7,204円 )	1日目
6,889円 ( 7,578円 )	1日目
9,100円 ( 10,010円 )	1日目
8,787円 ( 9,666円 )	1日目
13,900円 ( 15,290円 )	1日目
21,399円 ( 23,539円 )	1日目
36,866円 ( 40,553円 )	1日目
6,549円 ( 7,204円 )	1日目
6,549円 ( 7,204円 )	1日目
6,549円 ( 7,204円 )	1日目
6,549円 ( 7,204円 )	1日目
7,400円 ( 8,140円 )	6日目
8,632円 ( 9,495円 )	1日目
9,460円 ( 10,406円 )	5日目
15,320円 ( 16,852円 )	1日目
26,400円 ( 29,040円 )	1日目
40,579円 ( 44,637円 )	1日目
6,549円 ( 7,204円 )	1日目
6,549円 ( 7,204円 )	1日目
6,549円 ( 7,204円 )	1日目
6,549円 ( 7,204円 )	5日目
7,910円 ( 8,701円 )	5日目
9,487円 ( 10,436円 )	1日目
11,067円 ( 12,174円 )	2日目
16,826円 ( 18,509円 )	1日目
34,292円 ( 37,721円 )	1日目
47,145円 ( 51,860円 )	1日目
6,719円 ( 7,391円 )	1日目
6,719円 ( 7,391円 )	1日目
6,719円 ( 7,391円 )	1日目
6,719円 ( 7,391円 )	5日目
9,100円 ( 10,010円 )	1日目
9,180円 ( 10,098円 )	5日目
12,146円 ( 13,361円 )	5日目
18,372円 ( 20,209円 )	5日目
36,866円 ( 40,553円 )	1日目
52,404円 ( 57,644円 )	1日目
6,974円 ( 7,671円 )	1日目
6,974円 ( 7,671円 )	1日目
6,974円 ( 7,671円 )	1日目
6,974円 ( 7,671円 )	1日目
9,526円 ( 10,479円 )	1日目
9,793円 ( 10,772円 )	1日目
12,966円 ( 14,263円 )	1日目
21,399円 ( 23,539円 )	1日目
40,579円 ( 44,637円 )	1日目
56,452円 ( 62,097円 )	1日目
6,974円 ( 7,671円 )	1日目
6,974円 ( 7,671円 )	5日目
6,974円 ( 7,671円 )	1日目
6,974円 ( 7,671円 )	5日目
9,696円 ( 10,666円 )	5日目
10,260円 ( 11,286円 )	5日目
13,900円 ( 15,290円 )	5日目
23,899円 ( 26,289円 )	1日目
44,832円 ( 49,315円 )	1日目
60,370円 ( 66,407円 )	1日目

基本情報

基本情報

金型の抜き勾配の加工に用いるエンドミル。
【特長】
・等ねじれ刃の採用で、安定した切れ味と高い加工精度が得られます。
・0.5～30°まで豊富にラインナップ。
・材質：HSS-Co（SKH56）。
・リード角：右捩れ25°。
・角度公差：±5'。
・先端径公差：0～-0.05。センターカット。
【用途】
・主に金型の抜き勾配を加工するのに最適。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

テーパーエンドミル4枚刃のレビュー

3.9平均満足度：3.911件のレビュー

星5
27%
星4
45%
星3
18%
星2
9%
星1
0%

テ－パ－

満足度：4.02022/06/11

抜き勾配やミキリなどこちら加工に適しておりハイスなので持ちも非常によいです

0人が参考にしています。

テーパー合わせ部加工

満足度：5.02020/11/10

４枚刃だと結構高いんだが、ＭＩＳＵＭＩは安価で種類も多く寸法も出て重宝しています。

0人が参考にしています。

刃長

満足度：4.02020/05/07

ミスミさんのオリジナルですと刃長があまりなく他社メ−カ−だとバリエ−ションがあるので良いです

0人が参考にしています。

エンドミル

満足度：4.02020/02/21

テ−パ−のミキリ部加工する際に金型調整に必要です何度も使えるので助かります

0人が参考にしています。

テーパー加工

満足度：5.02020/01/30

加工中にエンドミルが切れなくなり在庫品だったので翌日入荷で加工を半日止めるだけで済みました特殊なエンドミルでも在庫が...もっと読む

0人が参考にしています。

11件全て見る

よくあるご質問（FAQ）

Qテーパーエンドミルはなぜ等ねじれ刃がよいのですか？

通常の等リードで刃切りを行うと小径部でねじれ角が小さくなったり、場合によってはすくい角も変化し切れ味が低下する為です。
