フクダ精工

特ロングシャンクエンドミル4枚刃

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 6,974円～117,944円

税込単価: 7,671円～129,738円

深彫り用にシャンクを特に長くしたエンドミル。【特長】・シャンク細に設計している...

加工用途（加工形状）
平面 / 側面 / 溝
工具材質
コバルトハイス
被削材
一般鋼 / 鋳鉄 / アルミ / 樹脂
ねじれ角
標準ネジレ(30～44°)
コーティング
ノンコート
標準/追加工区分
メーカー標準品
刃数 (枚)
4
刃径公差
0～+0.03

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

未確定：候補が100型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

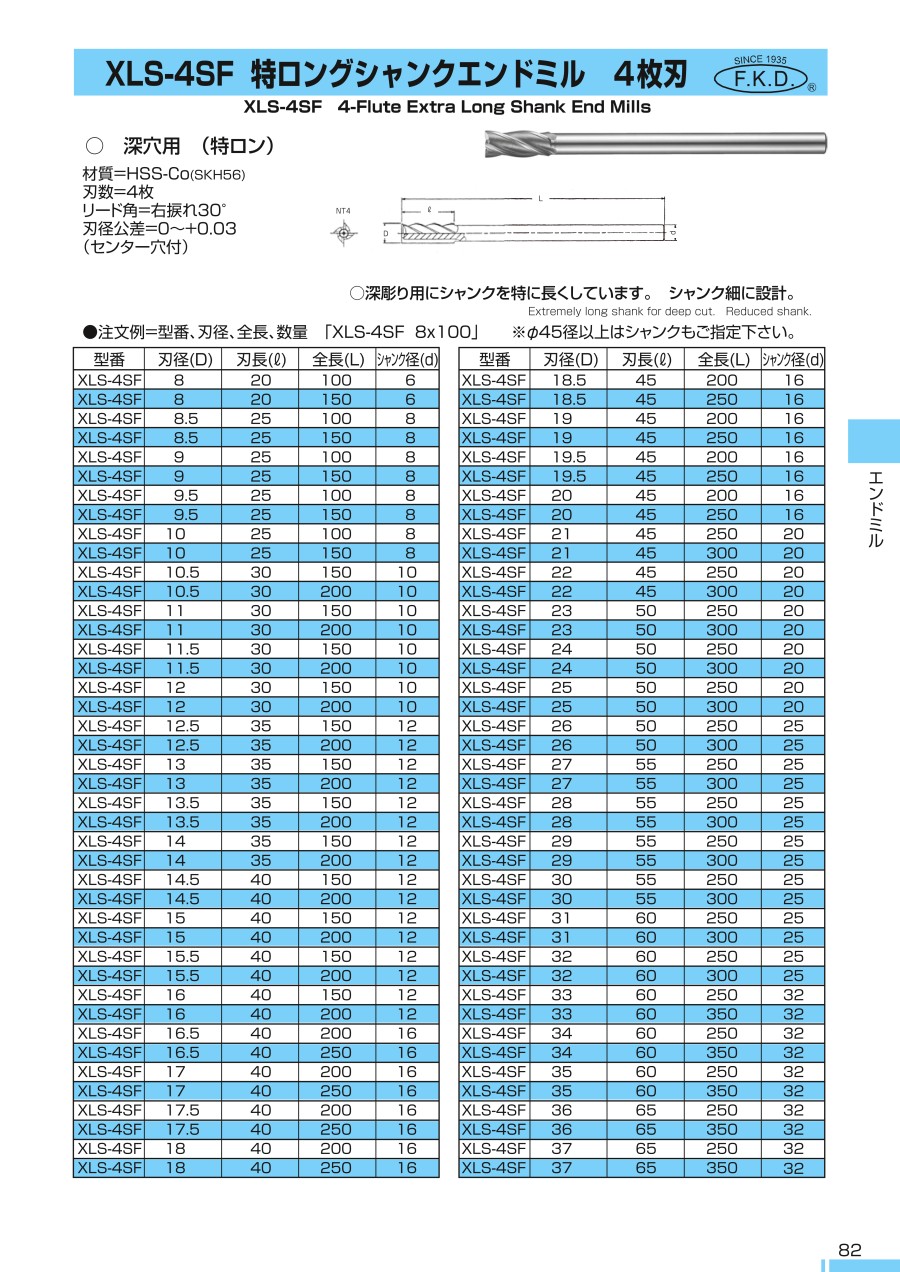

特ロングシャンクエンドミル4枚刃の寸法

外形図

刃径 8～22mm

刃径（φD）	刃長（l）	全長（L）	シャンク径（φd）
8	20	100	6
8	20	150	6
8.5	25	100	8
8.5		150
9		100
9		150
9.5		100
9.5		150
10		100
10		150
10.5	30	150	10
10.5		200
11		150
11		200
11.5		150
11.5		200
12		150
12		200

刃径（φD）	刃長（l）	全長（L）	シャンク径（φd）
12.5	35	150	12
12.5		200
13		150
13		200
13.5		150
13.5		200
14		150
14		200
14.5	40	150
14.5		200
15		150
15		200
15.5		150
15.5		200
16		150
16		200
16.5		200	16
16.5		250	16

刃径（φD）	刃長（l）	全長（L）	シャンク径（φd）
17	40	200	16
17		250
17.5		200
17.5		250
18		200
18		250
18.5	45	200
18.5		250
19		200
19		250
19.5		200
19.5		250
20		200
20		250
21		250	20
21		300
22		250
22		300

刃径 23～50mm

刃径（φD）	刃長（l）	全長（L）	シャンク径（φd）
23	50	250	20
23		300
24		250
24		300
25		250
25		300
26		250	25
26		300
27	55	250
27		300
28		250
28		300
29		250
29		300
30		250
30		300

刃径（φD）	刃長（l）	全長（L）	シャンク径（φd）
31	60	250	25
31		300
32		250
32		300
33		250	32
33		350
34		250
34		350
35		250
35		350
36	65	250
36		350
37		250
37		350
38		250
38		350

刃径（φD）	刃長（l）	全長（L）	シャンク径（φd）
39	65	250	32
39		350
40		250
40		350
42	70	300
42		350
45		300
		350
		300	42
		350	42
50	75	300	32
		350	32
		300	42
		350	42

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

コーナー形状

最小発注数量

8	20	6	100	ピンカド	1個
8	20	6	150	ピンカド	1個
8.5	25	8	100	ピンカド	1個
8.5	25	8	150	ピンカド	1個
9	25	8	100	ピンカド	1個
9	25	8	150	ピンカド	1個
9.5	25	8	100	ピンカド	1個
9.5	25	8	150	ピンカド	1個
10	25	8	100	ピンカド	1個
10	25	8	150	ピンカド	1個
10.5	30	10	150	C面	1個
10.5	30	10	200	C面	1個
11	30	10	150	C面	1個
11	30	10	200	C面	1個
11.5	30	10	150	C面	1個
11.5	30	10	200	C面	1個
12	30	10	150	C面	1個
12	30	10	200	C面	1個
12.5	35	12	150	C面	1個
12.5	35	12	200	C面	1個
13	35	12	150	C面	1個
13	35	12	200	C面	1個
13.5	35	12	150	C面	1個
13.5	35	12	200	C面	1個
14	35	12	150	C面	1個
14	35	12	200	C面	1個
14.5	40	12	150	C面	1個
14.5	40	12	200	C面	1個
15	40	12	150	C面	1個
15	40	12	200	C面	1個
15.5	40	12	150	C面	1個
15.5	40	12	200	C面	1個
16	40	12	150	C面	1個
16	40	12	200	C面	1個
16.5	40	16	200	C面	1個
16.5	40	16	250	C面	1個
17	40	16	200	C面	1個
17	40	16	250	C面	1個
17.5	40	16	200	C面	1個
17.5	40	16	250	C面	1個
18	40	16	200	C面	1個
18	40	16	250	C面	1個
18.5	45	16	200	C面	1個
18.5	45	16	250	C面	1個
19	45	16	200	C面	1個
19	45	16	250	C面	1個
19.5	45	16	200	C面	1個
19.5	45	16	250	C面	1個
20	45	16	200	C面	1個
20	45	16	250	C面	1個
21	45	20	250	C面	1個
21	45	20	300	C面	1個
22	45	20	250	C面	1個
22	45	20	300	C面	1個
23	50	20	250	C面	1個
23	50	20	300	C面	1個
24	50	20	250	C面	1個
24	50	20	300	C面	1個
25	50	20	250	C面	1個
25	50	20	300	C面	1個

通常単価(税別) (税込単価)	通常出荷日

6,974円 ( 7,671円 )	5日目
8,675円 ( 9,543円 )	5日目
9,100円 ( 10,010円 )	1日目
8,988円 ( 9,887円 )	5日目
7,315円 ( 8,047円 )	5日目
9,100円 ( 10,010円 )	2日目
9,100円 ( 10,010円 )	1日目
8,988円 ( 9,887円 )	5日目
7,315円 ( 8,047円 )	1日目
9,100円 ( 10,010円 )	5日目
9,130円 ( 10,043円 )	1日目
10,098円 ( 11,108円 )	1日目
9,271円 ( 10,198円 )	5日目
8,917円 ( 9,809円 )	1日目
9,130円 ( 10,043円 )	1日目
10,098円 ( 11,108円 )	1日目
9,271円 ( 10,198円 )	5日目
8,917円 ( 9,809円 )	5日目
11,175円 ( 12,293円 )	2日目
12,893円 ( 14,182円 )	1日目
9,364円 ( 10,300円 )	1日目
10,905円 ( 11,996円 )	1日目
11,175円 ( 12,293円 )	1日目
12,893円 ( 14,182円 )	1日目
9,364円 ( 10,300円 )	1日目
10,905円 ( 11,996円 )	1日目
12,960円 ( 14,256円 )	1日目
15,163円 ( 16,679円 )	1日目
10,905円 ( 11,996円 )	1日目
12,589円 ( 13,848円 )	1日目
14,228円 ( 15,651円 )	1日目
16,766円 ( 18,443円 )	1日目
11,916円 ( 13,108円 )	1日目
14,028円 ( 15,431円 )	1日目
18,837円 ( 20,721円 )	2日目
21,443円 ( 23,587円 )	1日目
15,698円 ( 17,268円 )	1日目
18,035円 ( 19,839円 )	2日目
18,837円 ( 20,721円 )	1日目
21,443円 ( 23,587円 )	1日目
15,698円 ( 17,268円 )	1日目
18,035円 ( 19,839円 )	1日目
21,443円 ( 23,587円 )	1日目
23,313円 ( 25,644円 )	1日目
18,035円 ( 19,839円 )	1日目
19,505円 ( 21,456円 )	1日目
21,443円 ( 23,587円 )	1日目
23,313円 ( 25,644円 )	1日目
18,035円 ( 19,839円 )	1日目
19,505円 ( 21,456円 )	1日目
21,443円 ( 23,587円 )	1日目
22,511円 ( 24,762円 )	1日目
21,443円 ( 23,587円 )	1日目
22,511円 ( 24,762円 )	1日目
24,715円 ( 27,187円 )	1日目
26,316円 ( 28,948円 )	1日目
24,715円 ( 27,187円 )	1日目
26,316円 ( 28,948円 )	1日目
24,715円 ( 27,187円 )	1日目
27,243円 ( 29,967円 )	1日目

基本情報

基本情報

深彫り用にシャンクを特に長くしたエンドミル。
【特長】
・シャンク細に設計している為、加工時の利便性が向上。
・刃径8～50mm。全長も2種類から選択可能。
・材質：HSS-Co（SKH56）。
・リード角：右捩れ30°。
・刃径公差：0～+0.03。
【用途】
・深穴、深彫り用の加工に最適。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

特ロングシャンクエンドミル4枚刃のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q2枚刃、4枚刃エンドミルはどのように使い分けますか？

一般的に溝切削や切込み量の大きな場面では2枚刃を使い、側面加工や仕上げに近い加工では4枚刃を使用します。
