フクダ精工

ロングシャンクエンドミル4枚刃

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 5,699円～124,297円

税込単価: 6,269円～136,727円

深彫り用にシャンクを長くしたエンドミル。【特長】・刃長はロング刃と同等で、作業...

加工用途（加工形状）
平面 / 側面 / 溝 / 突っ込み（Z送り）
工具材質
コバルトハイス
被削材
一般鋼 / 鋳鉄 / アルミ / 樹脂
ねじれ角
標準ネジレ(30～44°)
コーティング
ノンコート
標準/追加工区分
メーカー標準品
刃数 (枚)
4
刃径公差
0～+0.03

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

未確定：候補が51型番あります。

商品情報
型番リスト
詳細情報

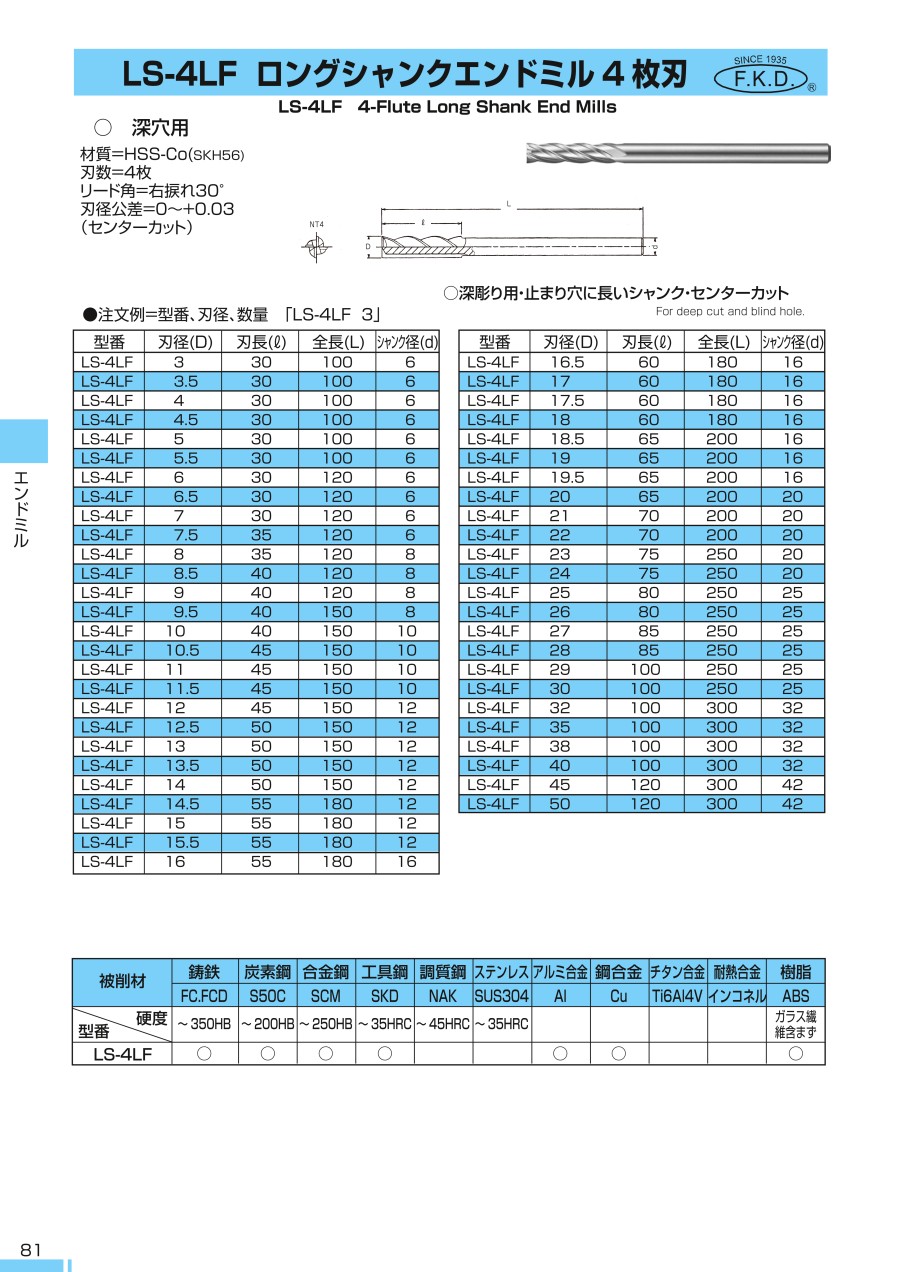

カタログ

商品情報

ロングシャンクエンドミル4枚刃の寸法

外形図

刃径 (φD)	刃長 (l)	全長 (L)	シャンク径 (φd)
3	30	100	6
3.5
4
4.5
5
5.5
6		120
6.5
7
7.5	35
8	35		8
8.5	40
9
9.5		150
10			10
10.5	45
11	45

刃径 (φD)	刃長 (l)	全長 (L)	シャンク径 (φd)
11.5	45	150	10
12	45		12
12.5	50
13
13.5
14
14.5	55	180
15
15.5
16			16
16.5	60
17
17.5
18
18.5	65	200
19
19.5

刃径 (φD)	刃長 (l)	全長 (L)	シャンク径 (φd)
20	65	200	20
21	70
22	70
23	75	250
24	75
25	80		25
26	80
27	85
28	85
29	100
30
32		300	32
35
38
40
45	120		42
50	120		42

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

コーナー形状

最小発注数量

3	30	6	100	ピンカド	1個
3.5	30	6	100	ピンカド	1個
4	30	6	100	ピンカド	1個
4.5	30	6	100	ピンカド	1個
5	30	6	100	ピンカド	1個
5.5	30	6	100	ピンカド	1個
6	30	6	120	ピンカド	1個
6.5	30	6	120	ピンカド	1個
7	30	6	120	ピンカド	1個
7.5	35	6	120	ピンカド	1個
8	35	8	120	ピンカド	1個
8.5	40	8	120	ピンカド	1個
9	40	8	120	ピンカド	1個
9.5	40	8	150	ピンカド	1個
10	40	10	150	ピンカド	1個
10.5	45	10	150	C面	1個
11	45	10	150	C面	1個
11.5	45	10	150	C面	1個
12	45	12	150	C面	1個
12.5	50	12	150	C面	1個
13	50	12	150	C面	1個
13.5	50	12	150	C面	1個
14	50	12	150	C面	1個
14.5	55	12	180	C面	1個
15	55	12	180	C面	1個
15.5	55	12	180	C面	1個
16	55	16	180	C面	1個
16.5	60	16	180	C面	1個
17	60	16	180	C面	1個
17.5	60	16	180	C面	1個
18	60	16	180	C面	1個
18.5	65	16	200	C面	1個
19	65	16	200	C面	1個
19.5	65	16	200	C面	1個
20	65	20	200	C面	1個
21	70	20	200	C面	1個
22	70	20	200	C面	1個
23	75	20	250	C面	1個
24	75	20	250	C面	1個
25	80	25	250	C面	1個
26	80	25	250	C面	1個
27	85	25	250	C面	1個
28	85	25	250	C面	1個
29	100	25	250	C面	1個
30	100	25	250	C面	1個
32	100	32	300	C面	1個
35	100	32	300	C面	1個
38	100	32	300	C面	1個
40	100	32	300	C面	1個
45	120	42	300	C面	1個
50	120	42	300	C面	1個

通常単価(税別) (税込単価)	通常出荷日

5,699円 ( 6,269円 )	3日目
7,144円 ( 7,858円 )	1日目
5,699円 ( 6,269円 )	1日目
7,144円 ( 7,858円 )	1日目
5,699円 ( 6,269円 )	5日目
7,144円 ( 7,858円 )	1日目
5,699円 ( 6,269円 )	3日目
7,144円 ( 7,858円 )	1日目
5,699円 ( 6,269円 )	1日目
8,505円 ( 9,356円 )	1日目
6,804円 ( 7,484円 )	1日目
8,505円 ( 9,356円 )	5日目
6,804円 ( 7,484円 )	1日目
9,100円 ( 10,010円 )	5日目
7,230円 ( 7,953円 )	1日目
8,917円 ( 9,809円 )	1日目
8,420円 ( 9,262円 )	5日目
8,917円 ( 9,809円 )	1日目
8,420円 ( 9,262円 )	1日目
9,609円 ( 10,570円 )	1日目
8,917円 ( 9,809円 )	1日目
9,609円 ( 10,570円 )	1日目
8,917円 ( 9,809円 )	1日目
11,990円 ( 13,189円 )	1日目
9,648円 ( 10,613円 )	1日目
14,028円 ( 15,431円 )	1日目
10,759円 ( 11,835円 )	1日目
16,099円 ( 17,709円 )	1日目
12,033円 ( 13,236円 )	1日目
16,099円 ( 17,709円 )	1日目
12,033円 ( 13,236円 )	5日目
18,771円 ( 20,648円 )	1日目
14,963円 ( 16,459円 )	1日目
18,771円 ( 20,648円 )	1日目
14,963円 ( 16,459円 )	1日目
18,370円 ( 20,207円 )	1日目
18,370円 ( 20,207円 )	1日目
22,176円 ( 24,394円 )	1日目
22,176円 ( 24,394円 )	1日目
22,633円 ( 24,896円 )	1日目
23,887円 ( 26,276円 )	1日目
30,093円 ( 33,102円 )	1日目
30,093円 ( 33,102円 )	1日目
35,343円 ( 38,877円 )	1日目
35,343円 ( 38,877円 )	1日目
41,441円 ( 45,585円 )	1日目
47,951円 ( 52,746円 )	1日目
62,495円 ( 68,745円 )	1日目
69,615円 ( 76,577円 )	1日目
99,561円 ( 109,517円 )	1日目
124,297円 ( 136,727円 )	1日目

詳細情報

基本情報

基本情報

深彫り用にシャンクを長くしたエンドミル。
【特長】
・刃長はロング刃と同等で、作業性に優れている。
・底刃がセンターカット仕様で、深彫り加工におすすめ。
・刃径3～50mmまで豊富にラインナップ。
・材質：HSS-Co（SKH56）。
・リード角：右捩れ30°。
・刃径公差：0～+0.03。
【用途】
・深穴、深彫り用の加工に最適。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ロングシャンクエンドミル4枚刃のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q2枚刃、4枚刃エンドミルはどのように使い分けますか？

一般的に溝切削や切込み量の大きな場面では2枚刃を使い、側面加工や仕上げに近い加工では4枚刃を使用します。
