フクダ精工

3Sエンドミル4枚刃（ロング刃）

Name: 3Sエンドミル4枚刃（ロング刃）
Brand: フクダ精工
SKU: 223000581416
Rating: 4.3 (3 reviews)

カタログ |

4.3

平均満足度4.3

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): 3,769円～97,262円

税込単価: 4,146円～106,988円

標準刃エンドミルより刃長が長く、深溝・広幅削りに使用するエンドミル。【特長】・...

詳細情報を確認する

加工用途（加工形状）
平面 / 側面 / 溝
工具材質
コバルトハイス
被削材
一般鋼 / 鋳鉄 / アルミ / 樹脂
ねじれ角
標準ネジレ(30～44°)
コーティング
ノンコート
標準/追加工区分
メーカー標準品
刃数 (枚)
4
刃径公差
0～+0.03

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

未確定：候補が233型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

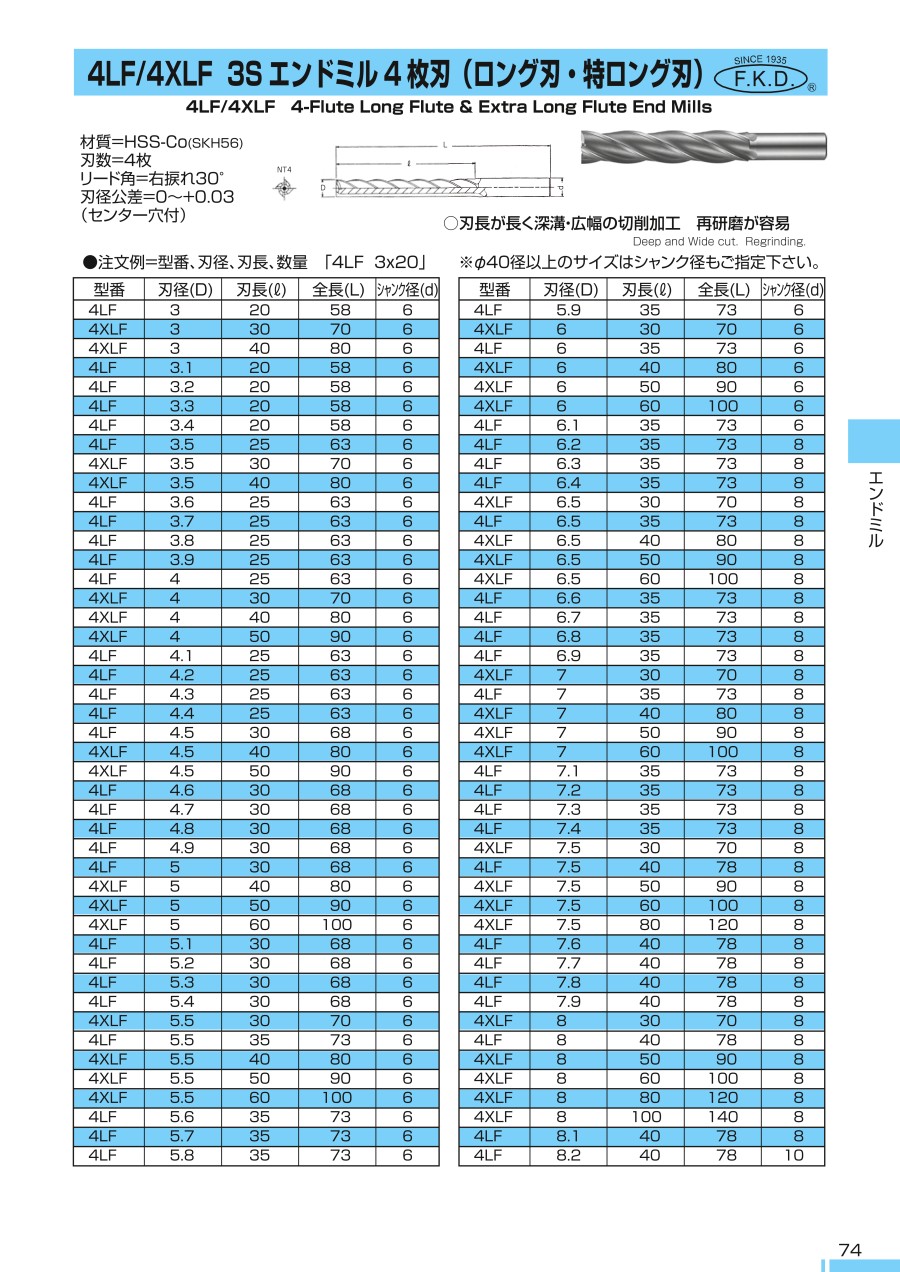

3Sエンドミル4枚刃ロング刃の寸法

外形図

刃径 3～8.9mm

刃径（φD）	刃長（l）	全長（L）	シャンク径（φd）
3	20	58	6
3.1
3.2
3.3
3.4
3.5	25	63
3.6
3.7
3.8
3.9
4
4.1
4.2
4.3
4.4
4.5	30	68
4.6
4.7
4.8
4.9

刃径（φD）	刃長（l）	全長（L）	シャンク径（φd）
5	30	68	6
5.1
5.2
5.3
5.4
5.5	35	73
5.6
5.7
5.8
5.9
6
6.1
6.2			8
6.3
6.4
6.5
6.6
6.7
6.8
6.9

刃径（φD）	刃長（l）	全長（L）	シャンク径（φd）
7	35	73	8
7.1
7.2
7.3
7.4
7.5	40	78
7.6
7.7
7.8
7.9
8
8.1
8.2			10
8.3
8.4
8.5	45	83
8.6
8.7
8.8
8.9

刃径 9～14.9mm

刃径（φD）	刃長（l）	全長（L）	シャンク径（φd）
9	45	83	10
9.1
9.2
9.3
9.4
9.5
9.6
9.7
9.8
9.9
10
10.1
10.2			12
10.3
10.4
10.5	50	95
10.6
10.7
10.8
10.9

刃径（φD）	刃長（l）	全長（L）	シャンク径（φd）
11	50	95	12
11.1
11.2
11.3
11.4
11.5
11.6
11.7
11.8
11.9
12
12.1
12.2
12.3
12.4
12.5	55	105
12.6
12.7
12.8
12.9

刃径（φD）	刃長（l）	全長（L）	シャンク径（φd）
13	55	105	12
13.1
13.2
13.3
13.4
13.5
13.6
13.7
13.8
13.9
14
14.1
14.2
14.3
14.4
14.5	60	110	16
14.6
14.7
14.8
14.9

刃径 15～20.9mm

刃径（φD）	刃長（l）	全長（L）	シャンク径（φd）
15	60	110	16
15.1
15.2
15.3
15.4
15.5
15.6
15.7
15.8
15.9
16
16.1
16.2
16.3
16.4
16.5	65	120
16.6
16.7
16.8
16.9

刃径（φD）	刃長（l）	全長（L）	シャンク径（φd）
17	65	120	16
17.1
17.2
17.3
17.4
17.5
17.6
17.7
17.8
17.9
18
18.1
18.2
18.3
18.4
18.5	70	135	20
18.6
18.7
18.8
18.9

刃径（φD）	刃長（l）	全長（L）	シャンク径（φd）
19	70	135	20
19.1
19.2
19.3
19.4
19.5
19.6
19.7
19.8
19.9
20
20.1
20.2
20.3
20.4
20.5	75	140
20.6
20.7
20.8
20.9

刃径 21～50mm

刃径（φD）	刃長（l）	全長（L）	シャンク径（φd）
21	75	140	20
21.5
22
22.5	80	150	25
23
23.5
24
24.5	85	155
25
25.5
26
26.5	90	160
27
27.5
28

刃径（φD）	刃長（l）	全長（L）	シャンク径（φd）
28.5	95	165	25
29
29.5
30
30.5			32
31
32
33	100	180
34
35
36
37	105	185
38
39
40

刃径（φD）	刃長（l）	全長（L）	シャンク径（φd）
41	115	200	32
42
43
44
45	125	210
46
47
48
49
50

刃径 40～50mm（大径42シャンク）

刃径（φD）	刃長（l）	全長（L）	シャンク径（φd）
40	105	200	42
45	125	220
50	125	220

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

コーナー形状

最小発注数量

3	20	6	58	ピンカド	1個
3.1	20	6	58	ピンカド	1個
3.2	20	6	58	ピンカド	1個
3.3	20	6	58	ピンカド	1個
3.4	20	6	58	ピンカド	1個
3.5	25	6	63	ピンカド	1個
3.6	25	6	63	ピンカド	1個
3.7	25	6	63	ピンカド	1個
3.8	25	6	63	ピンカド	1個
3.9	25	6	63	ピンカド	1個
4	25	6	63	ピンカド	1個
4.1	25	6	63	ピンカド	1個
4.2	25	6	63	ピンカド	1個
4.3	25	6	63	ピンカド	1個
4.4	25	6	63	ピンカド	1個
4.5	30	6	68	ピンカド	1個
4.6	30	6	68	ピンカド	1個
4.7	30	6	68	ピンカド	1個
4.8	30	6	68	ピンカド	1個
4.9	30	6	68	ピンカド	1個
5	30	6	68	ピンカド	1個
5.1	30	6	68	ピンカド	1個
5.2	30	6	68	ピンカド	1個
5.3	30	6	68	ピンカド	1個
5.4	30	6	68	ピンカド	1個
5.5	35	6	73	ピンカド	1個
5.6	35	6	73	ピンカド	1個
5.7	35	6	73	ピンカド	1個
5.8	35	6	73	ピンカド	1個
5.9	35	6	73	ピンカド	1個
6	35	6	73	ピンカド	1個
6.1	35	6	73	ピンカド	1個
6.2	35	8	73	ピンカド	1個
6.3	35	8	73	ピンカド	1個
6.4	35	8	73	ピンカド	1個
6.5	35	8	73	ピンカド	1個
6.6	35	8	73	ピンカド	1個
6.7	35	8	73	ピンカド	1個
6.8	35	8	73	ピンカド	1個
6.9	35	8	73	ピンカド	1個
7	35	8	73	ピンカド	1個
7.1	35	8	73	ピンカド	1個
7.2	35	8	73	ピンカド	1個
7.3	35	8	73	ピンカド	1個
7.4	35	8	73	ピンカド	1個
7.5	40	8	78	ピンカド	1個
7.6	40	8	78	ピンカド	1個
7.7	40	8	78	ピンカド	1個
7.8	40	8	78	ピンカド	1個
7.9	40	8	78	ピンカド	1個
8	40	8	78	ピンカド	1個
8.1	40	8	78	ピンカド	1個
8.2	40	10	78	ピンカド	1個
8.3	40	10	78	ピンカド	1個
8.4	40	10	78	ピンカド	1個
8.5	45	10	83	ピンカド	1個
8.6	45	10	83	ピンカド	1個
8.7	45	10	83	ピンカド	1個
8.8	45	10	83	ピンカド	1個
8.9	45	10	83	ピンカド	1個

通常単価(税別) (税込単価)	通常出荷日

3,769円 ( 4,146円 )	5日目
5,444円 ( 5,988円 )	1日目
5,444円 ( 5,988円 )	1日目
5,444円 ( 5,988円 )	1日目
5,444円 ( 5,988円 )	1日目
5,444円 ( 5,988円 )	1日目
5,444円 ( 5,988円 )	1日目
5,444円 ( 5,988円 )	1日目
5,444円 ( 5,988円 )	5日目
5,444円 ( 5,988円 )	1日目
3,769円 ( 4,146円 )	5日目
5,444円 ( 5,988円 )	5日目
5,444円 ( 5,988円 )	1日目
5,444円 ( 5,988円 )	1日目
5,444円 ( 5,988円 )	1日目
5,444円 ( 5,988円 )	1日目
5,444円 ( 5,988円 )	1日目
5,444円 ( 5,988円 )	1日目
5,444円 ( 5,988円 )	1日目
5,444円 ( 5,988円 )	1日目
3,769円 ( 4,146円 )	1日目
5,444円 ( 5,988円 )	1日目
5,444円 ( 5,988円 )	5日目
5,444円 ( 5,988円 )	5日目
5,444円 ( 5,988円 )	5日目
5,444円 ( 5,988円 )	1日目
5,444円 ( 5,988円 )	1日目
5,444円 ( 5,988円 )	1日目
5,444円 ( 5,988円 )	5日目
5,444円 ( 5,988円 )	5日目
3,769円 ( 4,146円 )	1日目
6,124円 ( 6,736円 )	1日目
6,124円 ( 6,736円 )	5日目
6,124円 ( 6,736円 )	1日目
6,124円 ( 6,736円 )	1日目
6,124円 ( 6,736円 )	1日目
6,124円 ( 6,736円 )	1日目
6,124円 ( 6,736円 )	1日目
6,124円 ( 6,736円 )	5日目
6,124円 ( 6,736円 )	1日目
4,105円 ( 4,516円 )	1日目
6,294円 ( 6,923円 )	1日目
6,294円 ( 6,923円 )	1日目
6,294円 ( 6,923円 )	1日目
6,294円 ( 6,923円 )	1日目
6,294円 ( 6,923円 )	1日目
6,294円 ( 6,923円 )	在庫品1日目当日出荷可能
6,294円 ( 6,923円 )	1日目
6,294円 ( 6,923円 )	5日目
6,294円 ( 6,923円 )	1日目
4,345円 ( 4,780円 )	5日目
6,294円 ( 6,923円 )	5日目
6,294円 ( 6,923円 )	1日目
6,294円 ( 6,923円 )	2日目
6,294円 ( 6,923円 )	1日目
6,294円 ( 6,923円 )	1日目
6,294円 ( 6,923円 )	1日目
6,294円 ( 6,923円 )	1日目
6,294円 ( 6,923円 )	1日目
6,294円 ( 6,923円 )	1日目

基本情報

基本情報

標準刃エンドミルより刃長が長く、深溝・広幅削りに使用するエンドミル。
【特長】
・刃長が長く、型彫りなどの深溝・広幅削りに適している。
・再研磨が容易でコストパフォーマンスに優れている。
・刃径3～50mmまで豊富にラインナップ。さらに40mm以上はシャンク径も選択可能。
・材質：HSS-Co（SKH56）。
・リード角：右捩れ30°。
・刃径公差：0～+0.03。
【用途】
・型彫りなどの深溝・広幅削りに最適。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

3Sエンドミル4枚刃（ロング刃）のレビュー

4.3平均満足度：4.33件のレビュー

星5
33%
星4
67%
星3
0%
星2
0%
星1
0%

切削加工

満足度：4.02023/02/26

ロングなのでびびるか心配でしたが問題なく切削加工することができました。

0人が参考にしています。

鉄の加工

満足度：4.02021/02/09

鉄製品の加工にあたって、4枚刃のロングエンドミルが市場に少なく、本製品は切削性・耐久性が良いと感じています。値段が高めな...もっと読む

0人が参考にしています。

機械加工でのリーマの下穴加工に

満足度：5.02021/01/30

ドリルだけの下穴だとリーマ穴加工が曲がって入りやすいので、このエンドミルをドリル加工の後に使用してます。ドリルのみの場...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q2枚刃、4枚刃エンドミルはどのように使い分けますか？

一般的に溝切削や切込み量の大きな場面では2枚刃を使い、側面加工や仕上げに近い加工では4枚刃を使用します。
