栄工舎

超硬ソリッドロングテーパーボールエンドミル

カタログ |

数量スライド割引

平均満足度2.0

この商品のレビューをみる（1件）

通常単価(税別): 12,672円～161,143円

税込単価: 13,939円～177,257円

超硬を使用したテーパーボールエンドミルロングタイプ。【特長】・ハイスと比べて超...

詳細情報を確認する

工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / グラファイト
コーティング
ノンコート
標準/追加工区分
メーカー標準品
刃数 (枚)
2
R精度 (μm)
±20
ねじれ角詳細
右ネジレ30°
シャンク径公差
h6
テーパ半角許容差
±5′

未確定：候補が228型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

製品仕様

外形図

寸法図

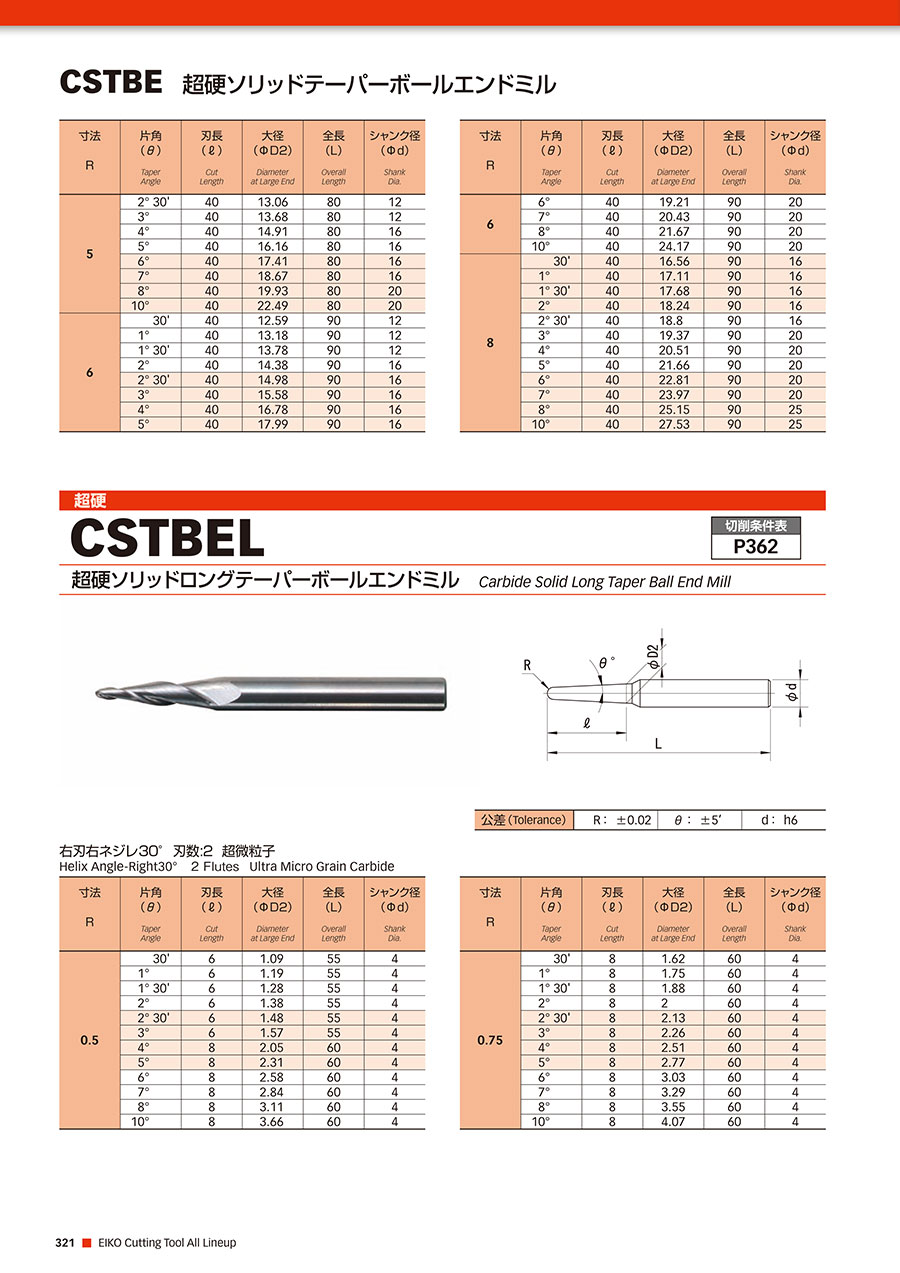

製品仕様

公差（Tolerance）	R：±0.02	θ：±5'	d：h6

右刃右ネジレ30度
刃数：2
超微粒子

寸法 R	片角（θ） Taper Angle	刃長（l） Cut Length	大径（φD2） Diameter at Large End	全長（L） Overall Length	シャンク径（φd） Shank Dia.
0.5	30'	6	1.09	55	4
	1°	6	1.19	55	4
	1°30'	6	1.28	55	4
	2°	6	1.38	55	4
	2°30'	6	1.48	55	4
	3°	6	1.57	55	4
	4°	8	2.05	60	4
	5°	8	2.31	60	4
	6°	8	2.58	60	4
	7°	8	2.84	60	4
	8°	8	3.11	60	4
	10°	8	3.66	60	4
0.75	30'	8	1.62	60	4
	1°	8	1.75	60	4
	1°30'	8	1.88	60	4
	2°	8	2	60	4
	2°30'	8	2.13	60	4
	3°	8	2.26	60	4
	4°	8	2.51	60	4
	5°	8	2.77	60	4
	6°	8	3.03	60	4
	7°	8	3.29	60	4
	8°	8	3.55	60	4
	10°	8	4.07	60	4
1	30'	12	2.19	65	4
	1°	12	2.38	65	4
	1°30'	12	2.57	65	4
	2°	12	2.76	65	4
	2°30'	12	2.96	65	4
	3°	12	3.15	65	4
	4°	20	4.66	70	6
	5°	20	5.33	70	6
	6°	20	6	70	6
	7°	20	6.68	70	6
	8°	20	7.36	70	8
	10°	20	8.73	70	8
1.25	30'	15	2.74	65	4
	1°	15	2.98	65	4
	1°30'	15	3.22	65	6
	2°	15	3.46	65	6
	2°30'	15	3.7	65	6
	3°	15	3.94	65	6
	4°	25	5.82	80	6
	5°	25	6.66	80	6
	6°	25	7.5	80	8
	7°	25	8.35	80	8
	8°	25	9.2	80	8
	10°	25	10.91	80	10
1.5	30'	20	3.32	70	6
	1°	20	3.64	70	6
	1°30'	20	3.96	70	6
	2°	20	4.29	70	6
	2°30'	20	4.61	70	6
	3°	25	5.46	80	6
	4°	25	6.29	80	6
	5°	25	7.12	80	6
	6°	25	7.95	80	8
	7°	25	8.79	80	8
	8°	25	9.63	80	10
	10°	25	11.33	80	10

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃長

(mm)

コーナ・ボール半径

(mm)

片角

(°)

大端径

(mm)

シャンク径

(mm)

全長

(mm)

最小発注数量

6	0.5	0.5	1.09	4	55	1個
6	0.5	1	1.19	4	55	1個
6	0.5	1.5	1.28	4	55	1個
6	0.5	2	1.38	4	55	1個
6	0.5	2.5	1.48	4	55	1個
6	0.5	3	1.57	4	55	1個
8	0.5	4	2.05	4	60	1個
8	0.5	5	2.31	4	60	1個
8	0.5	6	2.58	4	60	1個
8	0.5	7	2.84	4	60	1個
8	0.5	8	3.11	4	60	1個
8	0.5	10	3.66	4	60	1個
8	0.75	0.5	1.62	4	60	1個
8	0.75	1	1.75	4	60	1個
8	0.75	1.5	1.88	4	60	1個
8	0.75	2	2	4	60	1個
8	0.75	2.5	2.13	4	60	1個
8	0.75	3	2.26	4	60	1個
8	0.75	4	2.51	4	60	1個
8	0.75	5	2.77	4	60	1個
8	0.75	6	3.03	4	60	1個
8	0.75	7	3.29	4	60	1個
8	0.75	8	3.55	4	60	1個
8	0.75	10	4.07	4	60	1個
12	1	0.5	2.19	4	65	1個
12	1	1	2.38	4	65	1個
12	1	1.5	2.57	4	65	1個
12	1	2	2.76	4	65	1個
12	1	2.5	2.96	4	65	1個
12	1	3	3.15	4	65	1個
20	1	4	4.66	6	70	1個
20	1	5	5.33	6	70	1個
20	1	6	6	6	70	1個
20	1	7	6.68	6	70	1個
20	1	8	7.36	8	70	1個
20	1	10	8.73	8	70	1個
20	1.5	0.5	3.32	6	70	1個
20	1.5	1	3.64	6	70	1個
20	1.5	1.5	3.96	6	70	1個
20	1.5	2	4.29	6	70	1個
20	1.5	2.5	4.61	6	70	1個
25	1.5	3	5.46	6	80	1個
25	1.5	4	6.29	6	80	1個
25	1.5	5	7.12	6	80	1個
25	1.5	6	7.95	8	80	1個
25	1.5	7	8.79	8	80	1個
25	1.5	8	9.63	10	80	1個
25	1.5	10	11.33	10	80	1個
15	1.25	0.5	2.74	4	65	1個
15	1.25	1	2.98	4	65	1個
15	1.25	1.5	3.22	6	65	1個
15	1.25	2	3.46	6	65	1個
15	1.25	2.5	3.7	6	65	1個
15	1.25	3	3.94	6	65	1個
25	1.25	4	5.82	6	80	1個
25	1.25	5	6.66	6	80	1個
25	1.25	6	7.5	8	80	1個
25	1.25	7	8.35	8	80	1個
25	1.25	8	9.2	8	80	1個
25	1.25	10	10.91	10	80	1個

通常単価(税別) (税込単価)	通常出荷日

16,256円 ( 17,882円 )	1日目
16,256円 ( 17,882円 )	1日目
16,256円 ( 17,882円 )	1日目
16,256円 ( 17,882円 )	1日目
16,256円 ( 17,882円 )	1日目
16,256円 ( 17,882円 )	1日目
16,256円 ( 17,882円 )	1日目
16,256円 ( 17,882円 )	1日目
17,856円 ( 19,642円 )	1日目
16,256円 ( 17,882円 )	1日目
21,440円 ( 23,584円 )	1日目
19,456円 ( 21,402円 )	1日目
14,592円 ( 16,051円 )	1日目
14,592円 ( 16,051円 )	1日目
14,592円 ( 16,051円 )	1日目
14,592円 ( 16,051円 )	1日目
14,592円 ( 16,051円 )	1日目
14,592円 ( 16,051円 )	1日目
14,592円 ( 16,051円 )	1日目
14,592円 ( 16,051円 )	1日目
17,856円 ( 19,642円 )	1日目
16,256円 ( 17,882円 )	1日目
21,440円 ( 23,584円 )	1日目
19,456円 ( 21,402円 )	1日目
12,672円 ( 13,939円 )	1日目
12,672円 ( 13,939円 )	1日目
12,672円 ( 13,939円 )	1日目
12,672円 ( 13,939円 )	1日目
12,672円 ( 13,939円 )	1日目
12,672円 ( 13,939円 )	1日目
15,488円 ( 17,037円 )	1日目
15,488円 ( 17,037円 )	1日目
19,648円 ( 21,613円 )	1日目
17,856円 ( 19,642円 )	1日目
23,232円 ( 25,555円 )	1日目
21,120円 ( 23,232円 )	1日目
15,488円 ( 17,037円 )	1日目
15,488円 ( 17,037円 )	1日目
15,488円 ( 17,037円 )	1日目
15,488円 ( 17,037円 )	1日目
15,488円 ( 17,037円 )	1日目
17,088円 ( 18,797円 )	1日目
17,088円 ( 18,797円 )	1日目
17,088円 ( 18,797円 )	1日目
23,232円 ( 25,555円 )	1日目
21,120円 ( 23,232円 )	1日目
26,816円 ( 29,498円 )	1日目
24,320円 ( 26,752円 )	1日目
14,592円 ( 16,051円 )	1日目
14,592円 ( 16,051円 )	1日目
14,592円 ( 16,051円 )	1日目
14,592円 ( 16,051円 )	1日目
15,488円 ( 17,037円 )	1日目
15,488円 ( 17,037円 )	1日目
15,488円 ( 17,037円 )	1日目
15,488円 ( 17,037円 )	1日目
21,440円 ( 23,584円 )	1日目
19,456円 ( 21,402円 )	1日目
25,024円 ( 27,526円 )	1日目
22,720円 ( 24,992円 )	1日目

基本情報

基本情報

超硬を使用したテーパーボールエンドミルロングタイプ。
【特長】
・ハイスと比べて超硬を使用しているため、粉末ハイスよりも更に耐熱・耐摩耗性を大幅にアップ。
・金型の曲面加工、倣い加工に最適。抜き勾配の同時加工が可能。
【用途】
・金型の曲面加工倣い加工等に最適。
