栄工舎

超硬ソリッドテーパーボールエンドミル

カタログ |

通常単価(税別): 10,624円～190,892円

税込単価: 11,686円～209,981円

通常出荷日：1日目～5日目

金型の曲面加工倣い加工等に最適超硬を使用したテーパーボールエンドミル。【特長】・ハイスと比べて超硬を使...

詳細を確認

未確定：候補が252型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

製品仕様

外形図

寸法図

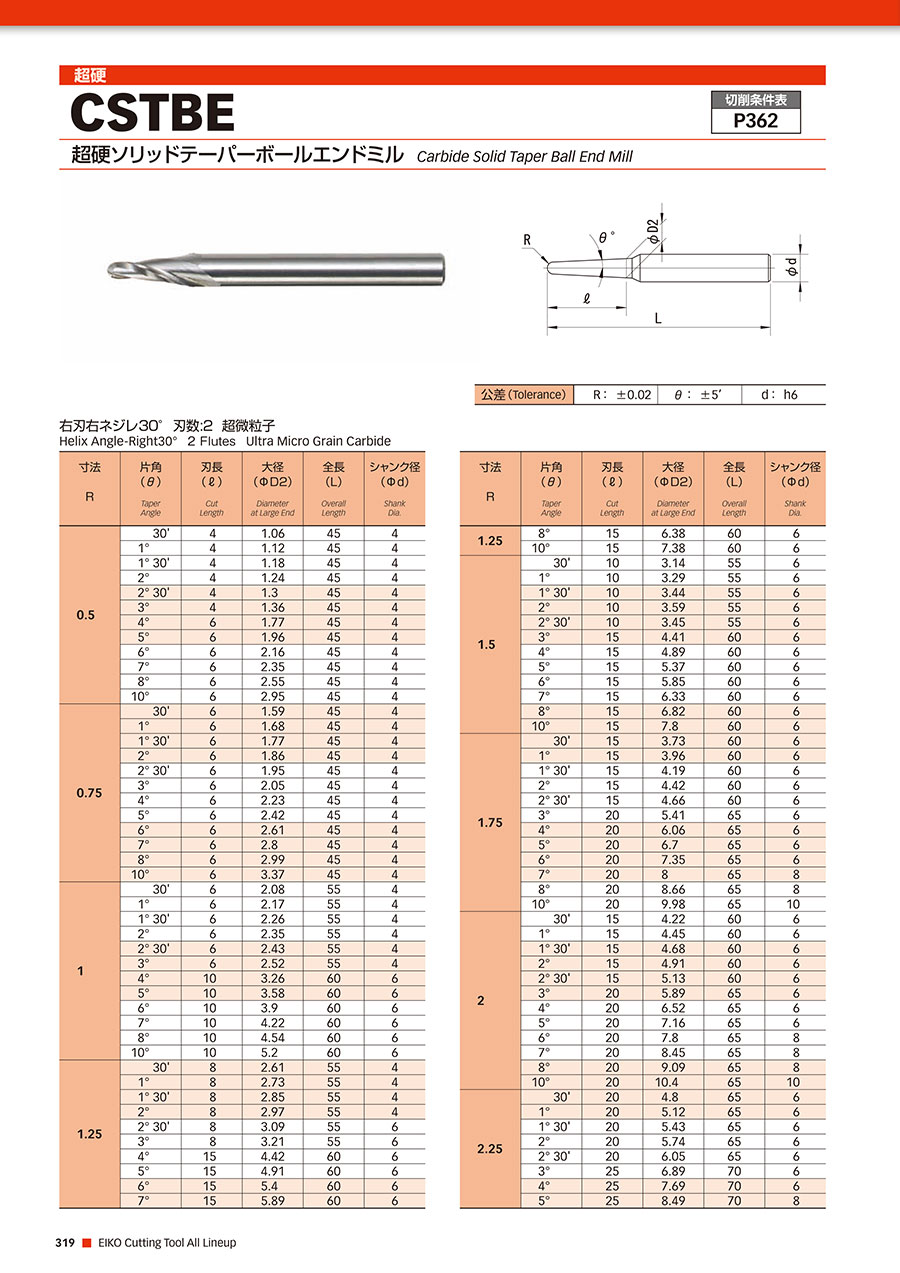

製品仕様

公差（Tolerance）	R：±0.02	θ：±5'	d：h6

右刃右ネジレ30度
刃数：2
超微粒子

寸法 R	片角（θ） Taper Angle	刃長（l） Cut Length	大径（φD2） Diameter at Large End	全長（L） Overall Length	シャンク径（φd） Shank Dia.
0.5	30'	4	1.06	45	4
	1°	4	1.12	45	4
	1°30'	4	1.18	45	4
	2°	4	1.24	45	4
	2°30'	4	1.3	45	4
	3°	4	1.36	45	4
	4°	6	1.77	45	4
	5°	6	1.96	45	4
	6°	6	2.16	45	4
	7°	6	2.35	45	4
	8°	6	2.55	45	4
	10°	6	2.95	45	4
0.75	30'	6	1.59	45	4
	1°	6	1.68	45	4
	1°30'	6	1.77	45	4
	2°	6	1.86	45	4
	2°30'	6	1.95	45	4
	3°	6	2.05	45	4
	4°	6	2.23	45	4
	5°	6	2.42	45	4
	6°	6	2.61	45	4
	7°	6	2.8	45	4
	8°	6	2.99	45	4
	10°	6	3.37	45	4
1	30'	6	2.08	55	4
	1°	6	2.17	55	4
	1°30'	6	2.26	55	4
	2°	6	2.35	55	4
	2°30'	6	2.43	55	4
	3°	6	2.52	55	4
	4°	10	3.26	60	6
	5°	10	3.58	60	6
	6°	10	3.9	60	6
	7°	10	4.22	60	6
	8°	10	4.54	60	6
	10°	10	5.2	60	6
1.25	30'	8	2.61	55	4
	1°	8	2.73	55	4
	1°30'	8	2.85	55	4
	2°	8	2.97	55	4
	2°30'	8	3.09	55	6
	3°	8	3.21	55	6
	4°	15	4.42	60	6
	5°	15	4.91	60	6
	6°	15	5.4	60	6
	7°	15	5.89	60	6

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃長

(mm)

コーナ・ボール半径

(mm)

片角

(°)

大端径

(mm)

シャンク径

(mm)

全長

(mm)

最小発注数量

4	0.5	0.5	1.06	4	45	1個
4	0.5	1	1.12	4	45	1個
4	0.5	1.5	1.18	4	45	1個
4	0.5	2	1.24	4	45	1個
4	0.5	2.5	1.3	4	45	1個
4	0.5	3	1.36	4	45	1個
6	0.5	4	1.77	4	45	1個
6	0.5	5	1.96	4	45	1個
6	0.5	6	2.16	4	45	1個
6	0.5	7	2.36	4	45	1個
6	0.5	8	2.55	4	45	1個
6	0.5	10	2.95	4	45	1個
6	0.75	0.5	1.59	4	45	1個
6	0.75	1	1.68	4	45	1個
6	0.75	1.5	1.77	4	45	1個
6	0.75	2	1.86	4	45	1個
6	0.75	2.5	1.95	4	45	1個
6	0.75	3	2.05	4	45	1個
6	0.75	4	2.23	4	45	1個
6	0.75	5	2.42	4	45	1個
6	0.75	6	2.61	4	45	1個
6	0.75	7	2.8	4	45	1個
6	0.75	8	2.99	4	45	1個
6	0.75	10	3.37	4	45	1個
6	1	0.5	2.08	4	55	1個
6	1	1	2.17	4	55	1個
6	1	1.5	2.26	4	55	1個
6	1	2	2.35	4	55	1個
6	1	2.5	2.43	4	55	1個
6	1	3	2.52	4	55	1個
10	1	4	3.26	6	60	1個
10	1	5	3.58	6	60	1個
10	1	6	3.9	6	60	1個
10	1	7	4.22	6	60	1個
10	1	8	4.54	6	60	1個
10	1	10	5.2	6	60	1個
10	1.5	0.5	3.14	6	55	1個
10	1.5	1	3.29	6	55	1個
10	1.5	1.5	3.44	6	55	1個
10	1.5	2	3.59	6	55	1個
10	1.5	2.5	3.74	6	55	1個
15	1.5	3	4.41	6	60	1個
15	1.5	4	4.89	6	60	1個
15	1.5	5	5.37	6	60	1個
15	1.5	6	5.85	6	60	1個
15	1.5	7	6.33	6	60	1個
15	1.5	8	6.82	6	60	1個
15	1.5	10	7.8	6	60	1個
8	1.25	0.5	2.61	4	55	1個
8	1.25	1	2.73	4	55	1個
8	1.25	1.5	2.85	4	55	1個
8	1.25	2	2.97	4	55	1個
8	1.25	2.5	3.09	6	55	1個
8	1.25	3	3.21	6	55	1個
15	1.25	4	4.42	6	60	1個
15	1.25	5	4.91	6	60	1個
15	1.25	6	5.4	6	60	1個
15	1.25	7	5.89	6	60	1個
15	1.25	8	6.38	6	60	1個
15	1.25	10	7.38	6	60	1個

通常単価(税別) (税込単価)	通常出荷日

14,592円 ( 16,051円 )	1日目
14,592円 ( 16,051円 )	1日目
14,592円 ( 16,051円 )	1日目
14,592円 ( 16,051円 )	1日目
14,592円 ( 16,051円 )	1日目
14,592円 ( 16,051円 )	1日目
14,592円 ( 16,051円 )	1日目
14,592円 ( 16,051円 )	1日目
16,128円 ( 17,741円 )	1日目
14,592円 ( 16,051円 )	1日目
17,856円 ( 19,642円 )	1日目
16,256円 ( 17,882円 )	1日目
13,440円 ( 14,784円 )	1日目
13,440円 ( 14,784円 )	1日目
13,440円 ( 14,784円 )	1日目
13,440円 ( 14,784円 )	1日目
13,440円 ( 14,784円 )	1日目
13,440円 ( 14,784円 )	1日目
13,440円 ( 14,784円 )	1日目
13,440円 ( 14,784円 )	1日目
16,128円 ( 17,741円 )	1日目
13,440円 ( 14,784円 )	1日目
17,856円 ( 19,642円 )	1日目
16,256円 ( 17,882円 )	1日目
10,624円 ( 11,686円 )	1日目
10,624円 ( 11,686円 )	1日目
10,624円 ( 11,686円 )	1日目
11,072円 ( 12,179円 )	1日目
11,072円 ( 12,179円 )	1日目
11,072円 ( 12,179円 )	1日目
12,800円 ( 14,080円 )	1日目
12,800円 ( 14,080円 )	1日目
14,144円 ( 15,558円 )	1日目
12,800円 ( 14,080円 )	1日目
17,856円 ( 19,642円 )	1日目
16,256円 ( 17,882円 )	1日目
12,800円 ( 14,080円 )	1日目
12,800円 ( 14,080円 )	1日目
12,800円 ( 14,080円 )	1日目
12,800円 ( 14,080円 )	1日目
12,800円 ( 14,080円 )	1日目
14,272円 ( 15,699円 )	1日目
14,272円 ( 15,699円 )	1日目
14,272円 ( 15,699円 )	1日目
15,680円 ( 17,248円 )	1日目
14,272円 ( 15,699円 )	1日目
18,816円 ( 20,698円 )	1日目
17,088円 ( 18,797円 )	1日目
12,224円 ( 13,446円 )	1日目
12,224円 ( 13,446円 )	1日目
12,224円 ( 13,446円 )	1日目
12,224円 ( 13,446円 )	1日目
12,224円 ( 13,446円 )	1日目
12,800円 ( 14,080円 )	1日目
12,800円 ( 14,080円 )	1日目
12,800円 ( 14,080円 )	1日目
14,144円 ( 15,558円 )	1日目
12,800円 ( 14,080円 )	1日目
17,856円 ( 19,642円 )	1日目
16,256円 ( 17,882円 )	1日目

基本情報

基本情報

金型の曲面加工倣い加工等に最適超硬を使用したテーパーボールエンドミル。
【特長】
・ハイスと比べて超硬を使用しているため、粉末ハイスよりも更に耐熱・耐摩耗性を大幅にアップ。
・金型の曲面加工、倣い加工に最適。抜き勾配の同時加工が可能。
【用途】
・金型加工等に使用。

カタログ

カタログ (見開き版)

商品担当おすすめ

タンガロイ
4枚刃中仕上げ～仕上げ・高能率倣い加工用ロングタイプねじれ角30° TEBO
タンガロイ
4枚刃中仕上げ～仕上げ・高能率倣い加工用ねじれ角30° TEBO

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
