超硬ソリッドテーパーエンドミル（ミディアム）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 8,704円～517,405円
- 税込単価
- 9,574円～569,146円
強力な硬さのテーパスクエアエンドミル（超硬）。【特長】・等しいネジレで傾斜部加...
詳細情報を確認する未確定：候補が184型番あります。
商品情報
傾斜部加工用のテーパスクエアエンドミル（超硬）
ねじれが等しい

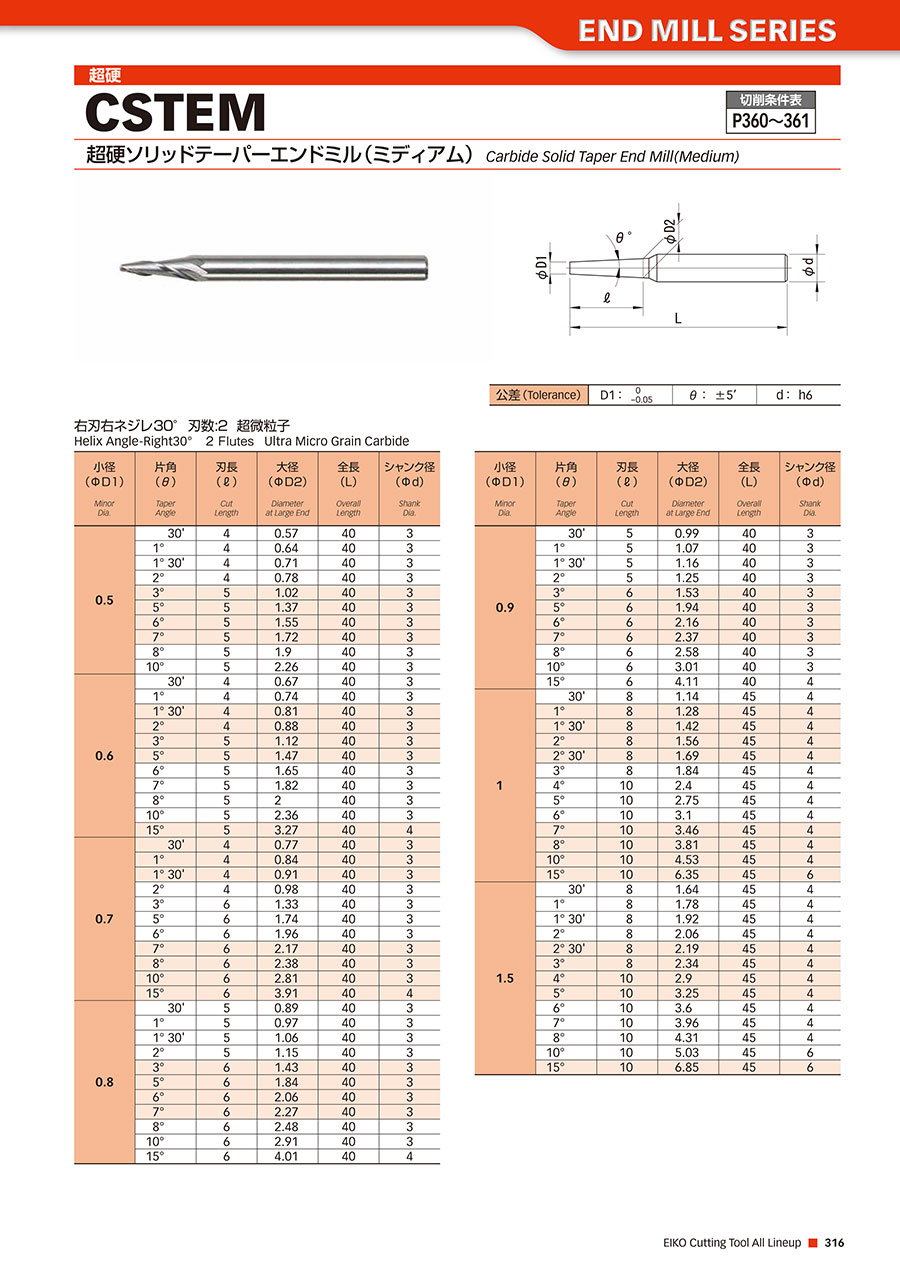

超硬ソリッドテーパーエンドミル（ミディアム）の外形図と寸法
寸法図
右刃右ネジレ30° 刃数:2 超微粒子
| 公差(Tolerance) | D1: | 0 | θ: | ±5' | d: | h6 |
|---|---|---|---|---|---|---|
| -0.05 |
公差について
| 小径 (φD1) Minor Dia. | 片角 (θ) Taper Angel | 刃長 (l) Cut Length | 大径 (φD2) Diameter at Large End | 全長 (L) Overall Length | シャンク径 (φd) Shank Dia. |
|---|---|---|---|---|---|
| 0.5 | 30' | 4 | 0.57 | 40 | 3 |
| 1゜ | 4 | 0.64 | 40 | 3 | |
| 1゜30' | 4 | 0.71 | 40 | 3 | |
| 2゜ | 4 | 0.78 | 40 | 3 | |
| 3゜ | 5 | 1.02 | 40 | 3 | |
| 5゜ | 5 | 1.37 | 40 | 3 | |
| 6゜ | 5 | 1.55 | 40 | 3 | |
| 7゜ | 5 | 1.72 | 40 | 3 | |
| 8゜ | 5 | 1.9 | 40 | 3 | |
| 10゜ | 5 | 2.26 | 40 | 3 | |
| 0.6 | 30' | 4 | 0.67 | 40 | 3 |
| 1゜ | 4 | 0.74 | 40 | 3 | |
| 1゜30' | 4 | 0.81 | 40 | 3 | |
| 2゜ | 4 | 0.88 | 40 | 3 | |
| 3゜ | 5 | 1.12 | 40 | 3 | |
| 5゜ | 5 | 1.47 | 40 | 3 | |
| 6゜ | 5 | 1.65 | 40 | 3 | |
| 7゜ | 5 | 1.82 | 40 | 3 | |
| 8゜ | 5 | 2 | 40 | 3 | |
| 10゜ | 5 | 2.36 | 40 | 3 | |
| 15゜ | 5 | 3.27 | 40 | 4 | |
| 0.7 | 30' | 4 | 0.77 | 40 | 3 |
| 1゜ | 4 | 0.84 | 40 | 3 | |
| 1゜30' | 4 | 0.91 | 40 | 3 | |
| 2゜ | 4 | 0.98 | 40 | 3 | |
| 3゜ | 6 | 1.33 | 40 | 3 | |
| 5゜ | 6 | 1.74 | 40 | 3 | |
| 6゜ | 6 | 1.96 | 40 | 3 | |
| 7゜ | 6 | 2.17 | 40 | 3 | |
| 8゜ | 6 | 2.38 | 40 | 3 | |
| 10゜ | 6 | 2.81 | 40 | 3 | |
| 15゜ | 6 | 3.91 | 40 | 4 | |
| 0.8 | 30' | 5 | 0.89 | 40 | 3 |
| 1゜ | 5 | 0.97 | 40 | 3 | |
| 1゜30' | 5 | 1.06 | 40 | 3 | |
| 2゜ | 5 | 1.15 | 40 | 3 | |
| 3゜ | 6 | 1.43 | 40 | 3 | |
| 5゜ | 6 | 1.84 | 40 | 3 | |
| 6゜ | 6 | 2.06 | 40 | 3 | |
| 7゜ | 6 | 2.27 | 40 | 3 | |
| 8゜ | 6 | 2.48 | 40 | 3 | |
| 10゜ | 6 | 2.91 | 40 | 3 | |
| 15゜ | 6 | 4.01 | 40 | 4 |
- ※ 上記以外のタイプ・型番については、カタログを参照してください。
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,944円 ( 12,038円 ) | 1日目 |
10,944円 ( 12,038円 ) | 1日目 |
10,944円 ( 12,038円 ) | 1日目 |
10,944円 ( 12,038円 ) | 1日目 |
10,944円 ( 12,038円 ) | 1日目 |
12,672円 ( 13,939円 ) | 1日目 |
13,184円 ( 14,502円 ) | 1日目 |
13,184円 ( 14,502円 ) | 1日目 |
14,720円 ( 16,192円 ) | 1日目 |
14,912円 ( 16,403円 ) | 1日目 |
10,944円 ( 12,038円 ) | 1日目 |
10,944円 ( 12,038円 ) | 1日目 |
10,944円 ( 12,038円 ) | 1日目 |
10,944円 ( 12,038円 ) | 1日目 |
10,944円 ( 12,038円 ) | 1日目 |
12,672円 ( 13,939円 ) | 1日目 |
13,184円 ( 14,502円 ) | 1日目 |
13,184円 ( 14,502円 ) | 1日目 |
14,720円 ( 16,192円 ) | 1日目 |
14,912円 ( 16,403円 ) | 1日目 |
18,048円 ( 19,853円 ) | 1日目 |
10,944円 ( 12,038円 ) | 1日目 |
10,944円 ( 12,038円 ) | 1日目 |
10,944円 ( 12,038円 ) | 1日目 |
10,944円 ( 12,038円 ) | 1日目 |
10,944円 ( 12,038円 ) | 1日目 |
12,672円 ( 13,939円 ) | 1日目 |
13,184円 ( 14,502円 ) | 1日目 |
13,184円 ( 14,502円 ) | 1日目 |
14,720円 ( 16,192円 ) | 1日目 |
14,912円 ( 16,403円 ) | 1日目 |
18,048円 ( 19,853円 ) | 1日目 |
9,984円 ( 10,982円 ) | 1日目 |
9,984円 ( 10,982円 ) | 1日目 |
9,984円 ( 10,982円 ) | 1日目 |
9,984円 ( 10,982円 ) | 1日目 |
9,984円 ( 10,982円 ) | 5日目 |
11,712円 ( 12,883円 ) | 1日目 |
13,184円 ( 14,502円 ) | 1日目 |
13,184円 ( 14,502円 ) | 1日目 |
14,720円 ( 16,192円 ) | 1日目 |
14,720円 ( 16,192円 ) | 1日目 |
16,128円 ( 17,741円 ) | 1日目 |
9,984円 ( 10,982円 ) | 1日目 |
9,984円 ( 10,982円 ) | 1日目 |
9,984円 ( 10,982円 ) | 1日目 |
9,984円 ( 10,982円 ) | 1日目 |
9,984円 ( 10,982円 ) | 1日目 |
11,712円 ( 12,883円 ) | 1日目 |
13,184円 ( 14,502円 ) | 1日目 |
13,184円 ( 14,502円 ) | 1日目 |
14,720円 ( 16,192円 ) | 1日目 |
14,720円 ( 16,192円 ) | 1日目 |
16,128円 ( 17,741円 ) | 1日目 |
9,280円 ( 10,208円 ) | 1日目 |
9,280円 ( 10,208円 ) | 在庫品1日目当日出荷可能 |
9,280円 ( 10,208円 ) | 1日目 |
9,280円 ( 10,208円 ) | 1日目 |
9,280円 ( 10,208円 ) | 1日目 |
9,280円 ( 10,208円 ) | 1日目 |
商品担当おすすめ
超硬ソリッドテーパーエンドミル（ミディアム）のレビュー
金型製造
4
4.02020/09/29
納期が早くコストパフォーマンスが高いので大変重宝しています。
切れ味も申し分ありませんでした。
0人が参考にしています。
NAK
4
4.02019/05/06
いつもお世話になっております。
主にＮＡＫやＰＸ5やＳ-ＳＴＡＲの加工で問題なく加工しております
納期も早く価格も安いの...もっと読む
0人が参考にしています。
角度
3
3.02019/05/06
いつもお世話になっております。
価格面と納期と工具の耐久性や
切削面とバランスが非常によく利用しております
0人が参考にしています。
加工
3
3.02019/04/02
いままでは地元の商社で
買っておりましたが
価格面で非常によく
利用してます
0人が参考にしています。
よくあるご質問（FAQ）
Qアップカットとダウンカットどちらがいいのですか？
A
一般的には刃物に負荷が掛からないので、ダウンカットを推奨します。
