超硬エアホールソリッドテーパーエンドミル
- 数量スライド割引
- 通常単価(税別)
- 16,832円～142,257円
- 税込単価
- 18,515円～156,483円
グラファイト電極加工に適した超硬エアホール付テーパーエンドミル。【特長】・グラ...
詳細情報を確認する商品情報
製品仕様

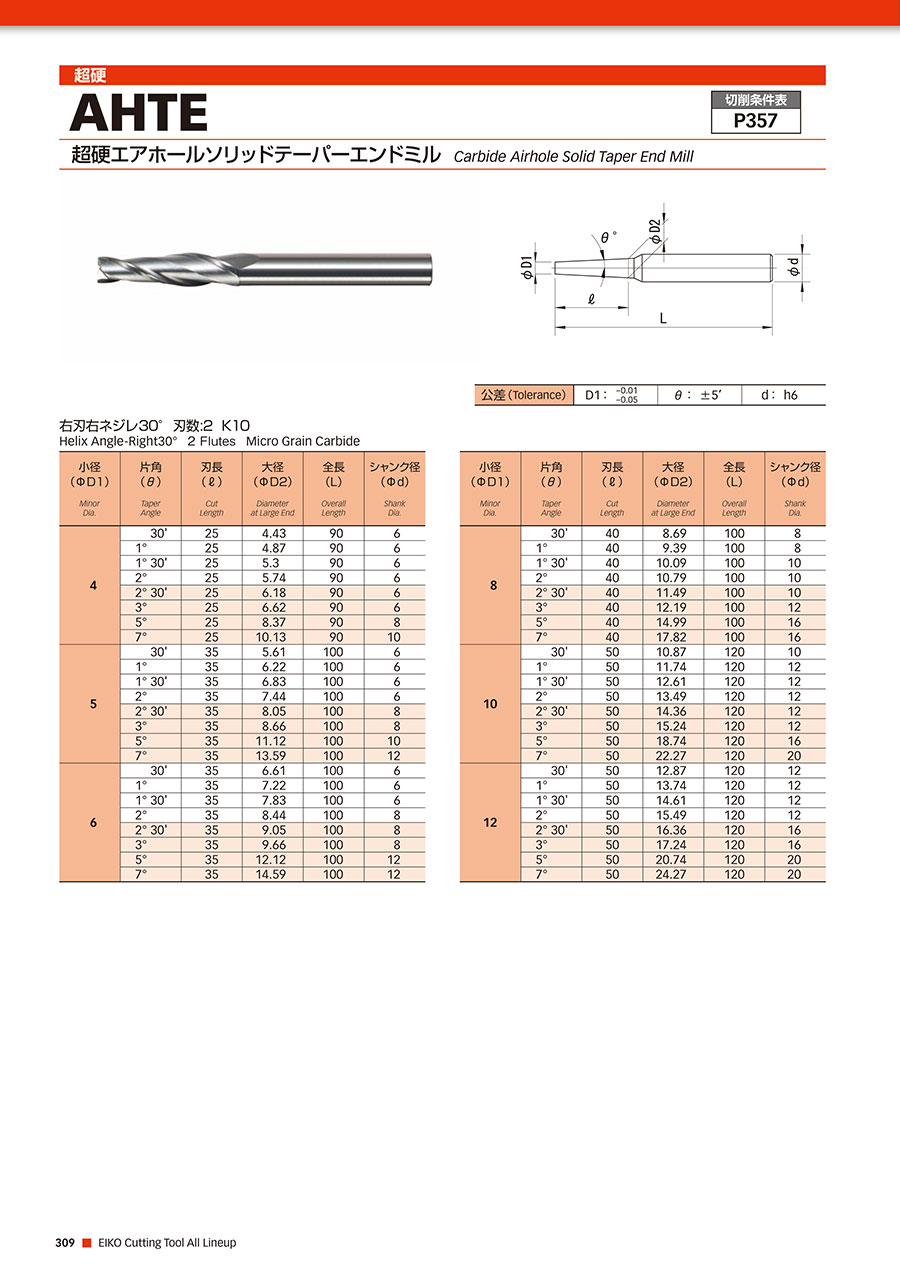

外形図
寸法図
製品仕様
| 公差（Tolerance） | D1： | -0.01 -0.05 | θ： | ±5' | d： | h6 |
|---|
- 右刃右ネジレ30度
- 刃数：2
- K10
| 小径 （φD1） Mionr Dia. | 片角 （θ） Taper Angle | 刃長 （l） Cut Length | 大径 （φD2） Diameter at Large End | 全長 （L） Overall Length | シャンク径 （φd） Shank Dia. |
|---|---|---|---|---|---|
| 4 | 30' | 25 | 4.43 | 90 | 6 |
| 1° | 25 | 4.87 | 90 | 6 | |
| 1°30' | 25 | 5.3 | 90 | 6 | |
| 2° | 25 | 5.74 | 90 | 6 | |
| 2°30' | 25 | 6.18 | 90 | 6 | |
| 3° | 25 | 6.62 | 90 | 6 | |
| 5° | 25 | 8.37 | 90 | 8 | |
| 7° | 25 | 10.13 | 90 | 10 | |
| 5 | 30' | 35 | 5.61 | 100 | 6 |
| 1° | 35 | 6.22 | 100 | 6 | |
| 1°30' | 35 | 6.83 | 100 | 6 | |
| 2° | 35 | 7.44 | 100 | 6 | |
| 2°30' | 35 | 8.05 | 100 | 8 | |
| 3° | 35 | 8.66 | 100 | 8 | |
| 5° | 35 | 11.12 | 100 | 10 | |
| 7° | 35 | 13.59 | 100 | 12 | |
| 6 | 30' | 35 | 6.61 | 100 | 6 |
| 1° | 35 | 7.22 | 100 | 6 | |
| 1°30' | 35 | 7.83 | 100 | 6 | |
| 2° | 35 | 8.44 | 100 | 8 | |
| 2°30' | 35 | 9.05 | 100 | 8 | |
| 3° | 35 | 9.66 | 100 | 8 | |
| 5° | 35 | 12.12 | 100 | 12 | |
| 7° | 35 | 14.59 | 100 | 12 | |
| 8 | 30' | 40 | 8.69 | 100 | 8 |
| 1° | 40 | 9.39 | 100 | 8 | |
| 1°30' | 40 | 10.09 | 100 | 10 | |
| 2° | 40 | 10.79 | 100 | 10 | |
| 2°30' | 40 | 11.49 | 100 | 10 | |
| 3° | 40 | 12.19 | 100 | 12 | |
| 5° | 40 | 14.99 | 100 | 16 | |
| 7° | 40 | 17.82 | 100 | 16 | |
| 10 | 30' | 50 | 10.87 | 120 | 10 |
| 1° | 50 | 11.74 | 120 | 12 | |
| 1°30' | 50 | 12.61 | 120 | 12 | |
| 2° | 50 | 13.49 | 120 | 12 | |
| 2°30' | 50 | 14.36 | 120 | 12 | |
| 3° | 50 | 15.24 | 120 | 12 | |
| 5° | 50 | 18.74 | 120 | 16 | |
| 7° | 50 | 22.27 | 120 | 20 | |
| 12 | 30' | 50 | 12.87 | 120 | 12 |
| 1° | 50 | 13.74 | 120 | 12 | |
| 1°30' | 50 | 14.61 | 120 | 12 | |
| 2° | 50 | 15.49 | 120 | 12 | |
| 2°30' | 50 | 16.36 | 120 | 16 | |
| 3° | 50 | 17.24 | 120 | 16 | |
| 5° | 50 | 20.74 | 120 | 20 | |
| 7° | 50 | 24.27 | 120 | 20 |
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,832円 ( 18,515円 ) | 1日目 |
16,832円 ( 18,515円 ) | 1日目 |
16,832円 ( 18,515円 ) | 1日目 |
16,832円 ( 18,515円 ) | 1日目 |
16,832円 ( 18,515円 ) | 1日目 |
17,600円 ( 19,360円 ) | 1日目 |
21,632円 ( 23,795円 ) | 1日目 |
27,136円 ( 29,850円 ) | 1日目 |
18,240円 ( 20,064円 ) | 1日目 |
18,240円 ( 20,064円 ) | 1日目 |
18,240円 ( 20,064円 ) | 1日目 |
19,392円 ( 21,331円 ) | 1日目 |
21,312円 ( 23,443円 ) | 1日目 |
22,336円 ( 24,570円 ) | 1日目 |
33,600円 ( 36,960円 ) | 1日目 |
55,296円 ( 60,826円 ) | 1日目 |
25,856円 ( 28,442円 ) | 1日目 |
25,856円 ( 28,442円 ) | 1日目 |
25,856円 ( 28,442円 ) | 1日目 |
27,136円 ( 29,850円 ) | 1日目 |
27,968円 ( 30,765円 ) | 1日目 |
30,592円 ( 33,651円 ) | 1日目 |
44,288円 ( 48,717円 ) | 1日目 |
64,305円 ( 70,736円 ) | 1日目 |
33,600円 ( 36,960円 ) | 1日目 |
33,600円 ( 36,960円 ) | 1日目 |
38,720円 ( 42,592円 ) | 1日目 |
42,048円 ( 46,253円 ) | 1日目 |
43,392円 ( 47,731円 ) | 1日目 |
48,000円 ( 52,800円 ) | 1日目 |
69,939円 ( 76,933円 ) | 1日目 |
79,328円 ( 87,261円 ) | 1日目 |
48,576円 ( 53,434円 ) | 1日目 |
48,576円 ( 53,434円 ) | 1日目 |
60,161円 ( 66,177円 ) | 1日目 |
70,392円 ( 77,431円 ) | 1日目 |
73,306円 ( 80,637円 ) | 1日目 |
75,054円 ( 82,559円 ) | 1日目 |
88,848円 ( 97,733円 ) | 1日目 |
119,863円 ( 131,849円 ) | 1日目 |
61,520円 ( 67,672円 ) | 1日目 |
61,520円 ( 67,672円 ) | 1日目 |
71,234円 ( 78,357円 ) | 1日目 |
79,782円 ( 87,760円 ) | 1日目 |
87,748円 ( 96,523円 ) | 1日目 |
91,567円 ( 100,724円 ) | 1日目 |
113,501円 ( 124,851円 ) | 1日目 |
142,257円 ( 156,483円 ) | 1日目 |
詳細情報
基本情報
グラファイト電極加工に適した超硬エアホール付テーパーエンドミル。
【特長】
・グラファイト電極の加工が行い易いようエアホール付。
・グラファイト電極以外にもアルミなど切削可能。
【用途】
・グラファイト電極加工用エンドミル。
