栄工舎

超硬エアホールボールエンドミル 4枚刃スタンダードタイプ

カタログ |

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 11,968円～158,689円

税込単価: 13,165円～174,558円

グラファイト電極加工に適した超硬エアホール付ボールエンドミル4枚刃。【特長】・...

詳細情報を確認する

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
一般鋼 / アルミ / 銅 / グラファイト
標準/追加工区分
メーカー標準品
刃数 (枚)
4
R精度 (μm)
±20
ねじれ角詳細
右刃右ネジレ30
刃径公差
±0.01
シャンク径公差
h6

未確定：候補が31型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

製品仕様

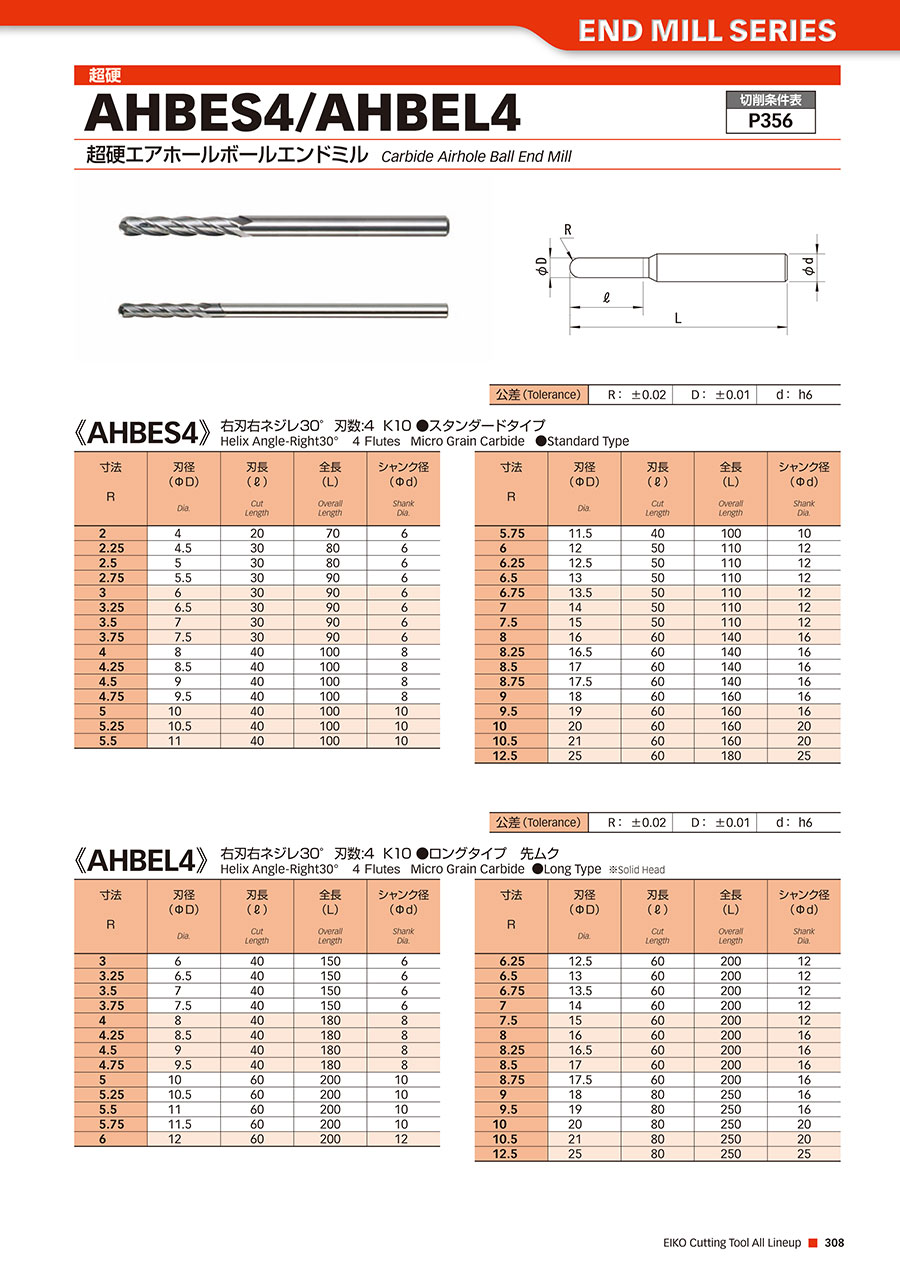

外形図

寸法図

製品仕様

公差（Tolerance）	R：±0.02	D：±0.01	d：h6

右刃右ネジレ30度
刃数：4
K10
スタンダードタイプ

寸法 R	刃径（φD） Dia.	刃長（l） Cut Length	全長（L） Overall Length	シャンク径（φd） Shank Dia.
2	4	20	70	6
2.25	4.5	30	80	6
2.5	5	30	80	6
2.75	5.5	30	90	6
3	6	30	90	6
3.25	6.5	30	90	6
3.5	7	30	90	6
3.75	7.5	30	90	6
4	8	40	100	8
4.25	8.5	40	100	8
4.5	9	40	100	8
4.75	9.5	40	100	8
5	10	40	100	10
5.25	10.5	40	100	10
5.5	11	40	100	10
5.75	11.5	40	100	10
6	12	50	110	12
6.25	12.5	50	110	12
6.5	13	50	110	12
6.75	13.5	50	110	12
7	14	50	110	12
7.5	15	50	110	12
8	16	60	140	16
8.25	16.5	60	140	16
8.5	17	60	140	16
8.75	17.5	60	140	16
9	18	60	160	16
9.5	19	60	160	16
10	20	60	160	20
10.5	21	60	160	20
12.5	25	60	180	25

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

最小発注数量

4	20	2	6	70	1個
5	30	2.5	6	80	1個
4.5	30	2.25	6	80	1個
5.5	30	2.75	6	90	1個
6	30	3	6	90	1個
7	30	3.5	6	90	1個
6.5	30	3.25	6	90	1個
7.5	30	3.75	6	90	1個
8	40	4	8	100	1個
9	40	4.5	8	100	1個
8.5	40	4.25	8	100	1個
9.5	40	4.75	8	100	1個
10	40	5	10	100	1個
11	40	5.5	10	100	1個
10.5	40	5.25	10	100	1個
11.5	40	5.75	10	100	1個
12	50	6	12	110	1個
13	50	6.5	12	110	1個
12.5	50	6.25	12	110	1個
13.5	50	6.75	12	110	1個
14	50	7	12	110	1個
15	50	7.5	12	110	1個
16	60	8	16	140	1個
17	60	8.5	16	140	1個
16.5	60	8.25	16	140	1個
17.5	60	8.75	16	140	1個
18	60	9	16	160	1個
19	60	9.5	16	160	1個
20	60	10	20	160	1個
21	60	10.5	20	160	1個
25	60	12.5	25	180	1個

通常単価(税別) (税込単価)	通常出荷日

11,968円 ( 13,165円 )	1日目
16,320円 ( 17,952円 )	1日目
12,992円 ( 14,291円 )	1日目
16,320円 ( 17,952円 )	1日目
16,320円 ( 17,952円 )	1日目
17,856円 ( 19,642円 )	1日目
17,216円 ( 18,938円 )	1日目
18,688円 ( 20,557円 )	1日目
22,976円 ( 25,274円 )	1日目
25,152円 ( 27,667円 )	1日目
24,320円 ( 26,752円 )	1日目
26,176円 ( 28,794円 )	1日目
36,160円 ( 39,776円 )	1日目
41,472円 ( 45,619円 )	1日目
38,912円 ( 42,803円 )	1日目
44,096円 ( 48,506円 )	1日目
45,888円 ( 50,477円 )	1日目
52,608円 ( 57,869円 )	1日目
51,136円 ( 56,250円 )	1日目
54,656円 ( 60,122円 )	1日目
61,391円 ( 67,530円 )	1日目
66,960円 ( 73,656円 )	1日目
71,234円 ( 78,357円 )	1日目
74,472円 ( 81,919円 )	1日目
72,658円 ( 79,924円 )	1日目
76,544円 ( 84,198円 )	1日目
83,861円 ( 92,247円 )	1日目
88,848円 ( 97,733円 )	1日目
101,642円 ( 111,806円 )	1日目
110,255円 ( 121,281円 )	1日目
158,689円 ( 174,558円 )	1日目

詳細情報

基本情報

基本情報

グラファイト電極加工に適した超硬エアホール付ボールエンドミル4枚刃。
【特長】
・グラファイト電極の加工が行い易いようエアホール付グラファイト電極以外にもアルミなど切削可能。
【用途】
・グラファイト電極加工用エンドミル。

カタログ

カタログ (見開き版)

商品担当おすすめ

ユニオンツール
UDCBH 2枚刃 UDCコート超硬合金・硬脆材加工用ハイスピードボールエンドミル
MOLDINO(モルディノ・旧三菱日立ツール)
エポックハイハードボール TH3

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
