超硬エアホールボールエンドミル 2枚刃 ロングタイプ
- 数量スライド割引
- 通常単価(税別)
- 20,736円～215,636円
- 税込単価
- 22,810円～237,200円
グラファイト電極加工に適した超硬エアホール付ボールエンドミル2枚刃ロングタイプ...
詳細情報を確認する- 加工用途（加工形状）
- 側面 / 曲面 / 彫込み / R溝
- 工具材質
- 超硬
- 標準/追加工区分
- メーカー標準品
- 刃数 (枚)
- 2
- R精度 (μm)
- ±20
- ねじれ角詳細
- 右刃右ネジレ30
- 刃径公差
- ±0.01
- シャンク径公差
- h6
商品情報
製品仕様
外形図
寸法図

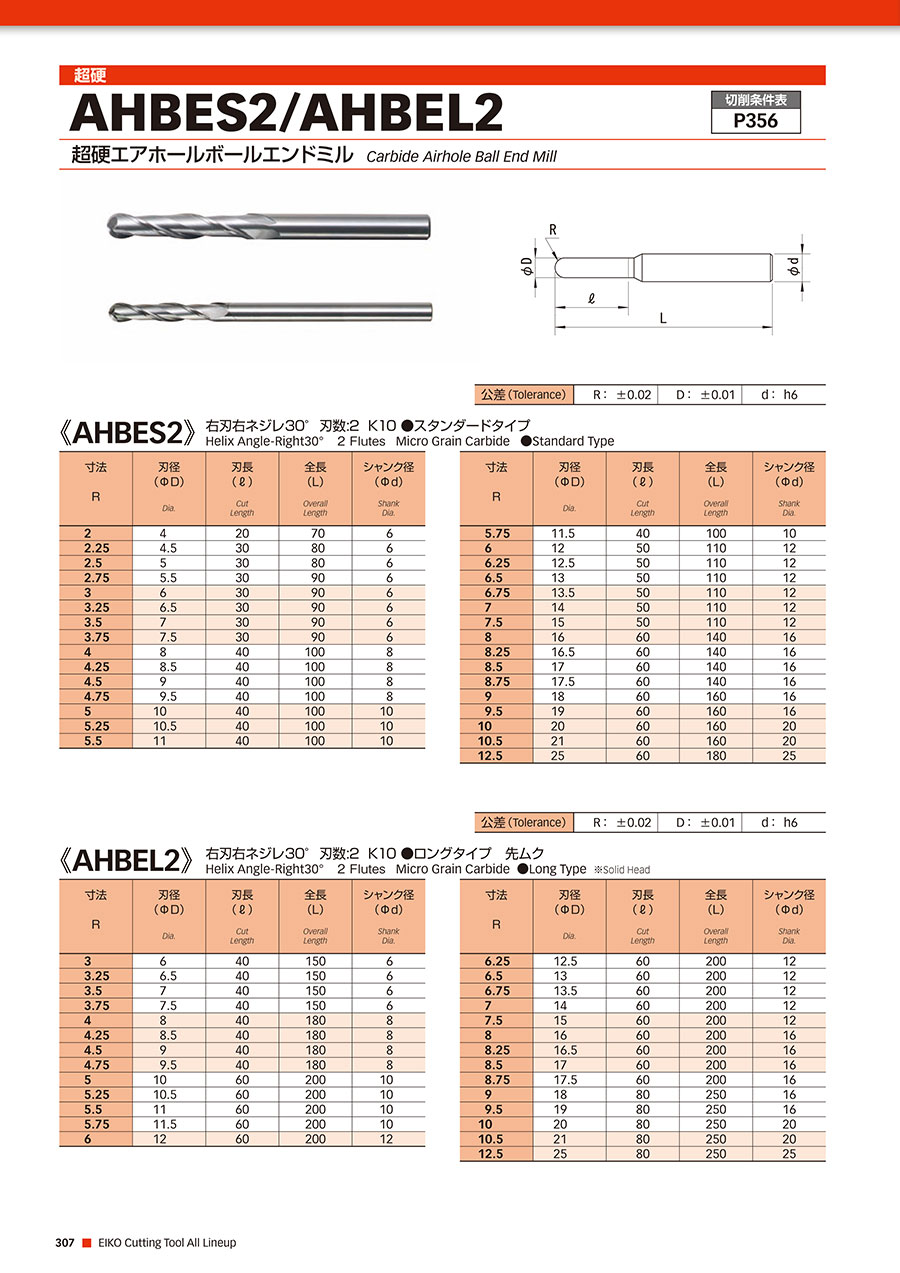

製品仕様
| 公差（Tolerance） | R：±0.02 | D：±0.01 | d：h6 |
|---|
- 右刃右ネジレ30度
- 刃数：2
- K10
- ロングタイプ 先ムク
| 寸法 R | 刃径 （φD） Dia. | 刃長 （l） Cut Length | 全長 （L） Overall Length | シャンク径 （φd） Shank Dia. |
|---|---|---|---|---|
| 3 | 6 | 40 | 150 | 6 |
| 3.25 | 6.5 | 40 | 150 | 6 |
| 3.5 | 7 | 40 | 150 | 6 |
| 3.75 | 7.5 | 40 | 150 | 6 |
| 4 | 8 | 40 | 180 | 8 |
| 4.25 | 8.5 | 40 | 180 | 8 |
| 4.5 | 9 | 40 | 180 | 8 |
| 4.75 | 9.5 | 40 | 180 | 8 |
| 5 | 10 | 60 | 200 | 10 |
| 5.25 | 10.5 | 60 | 200 | 10 |
| 5.5 | 11 | 60 | 200 | 10 |
| 5.75 | 11.5 | 60 | 200 | 10 |
| 6 | 12 | 60 | 200 | 12 |
| 6.25 | 12.5 | 60 | 200 | 12 |
| 6.5 | 13 | 60 | 200 | 12 |
| 6.75 | 13.5 | 60 | 200 | 12 |
| 7 | 14 | 60 | 200 | 12 |
| 7.5 | 15 | 60 | 200 | 12 |
| 8 | 16 | 60 | 200 | 16 |
| 8.25 | 16.5 | 60 | 200 | 16 |
| 8.5 | 17 | 60 | 200 | 16 |
| 8.75 | 17.5 | 60 | 200 | 16 |
| 9 | 18 | 80 | 250 | 16 |
| 9.5 | 19 | 80 | 250 | 16 |
| 10 | 20 | 80 | 250 | 20 |
| 10.5 | 21 | 80 | 250 | 20 |
| 12.5 | 25 | 80 | 250 | 25 |
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,312円 ( 23,443円 ) | 1日目 |
20,736円 ( 22,810円 ) | 1日目 |
23,488円 ( 25,837円 ) | 1日目 |
35,520円 ( 39,072円 ) | 1日目 |
37,440円 ( 41,184円 ) | 1日目 |
36,608円 ( 40,269円 ) | 1日目 |
38,336円 ( 42,170円 ) | 1日目 |
42,560円 ( 46,816円 ) | 1日目 |
45,696円 ( 50,266円 ) | 1日目 |
44,288円 ( 48,717円 ) | 1日目 |
47,168円 ( 51,885円 ) | 1日目 |
51,136円 ( 56,250円 ) | 1日目 |
59,125円 ( 65,038円 ) | 1日目 |
57,246円 ( 62,971円 ) | 1日目 |
61,067円 ( 67,174円 ) | 1日目 |
75,378円 ( 82,916円 ) | 1日目 |
83,020円 ( 91,322円 ) | 1日目 |
93,834円 ( 103,217円 ) | 1日目 |
101,046円 ( 111,151円 ) | 1日目 |
98,594円 ( 108,453円 ) | 1日目 |
103,496円 ( 113,846円 ) | 1日目 |
115,622円 ( 127,184円 ) | 1日目 |
125,361円 ( 137,897円 ) | 1日目 |
133,777円 ( 147,155円 ) | 1日目 |
147,889円 ( 162,678円 ) | 1日目 |
215,636円 ( 237,200円 ) | 1日目 |
詳細情報
基本情報
グラファイト電極加工に適した超硬エアホール付ボールエンドミル2枚刃ロングタイプ。
【特長】
・グラファイト電極の加工が行い易いようエアホール付。
・グラファイト電極以外にもアルミなど切削可能ロングタイプと全長が長いタイプ。
【用途】
・グラファイト電極加工用エンドミル。
