栄工舎

超硬グラファイトソリッドボールエンドミル 2枚刃スタンダードタイプ

カタログ |

通常単価(税別): 10,752円～253,451円

税込単価: 11,827円～278,796円

通常出荷日：1日目～5日目

グラファイト電極加工に適した超硬ボールエンドミル2枚刃スタンダードタイプ。【特長】・グラファイト電極以...

詳細を確認

未確定：候補が66型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

製品仕様

外形図

寸法図

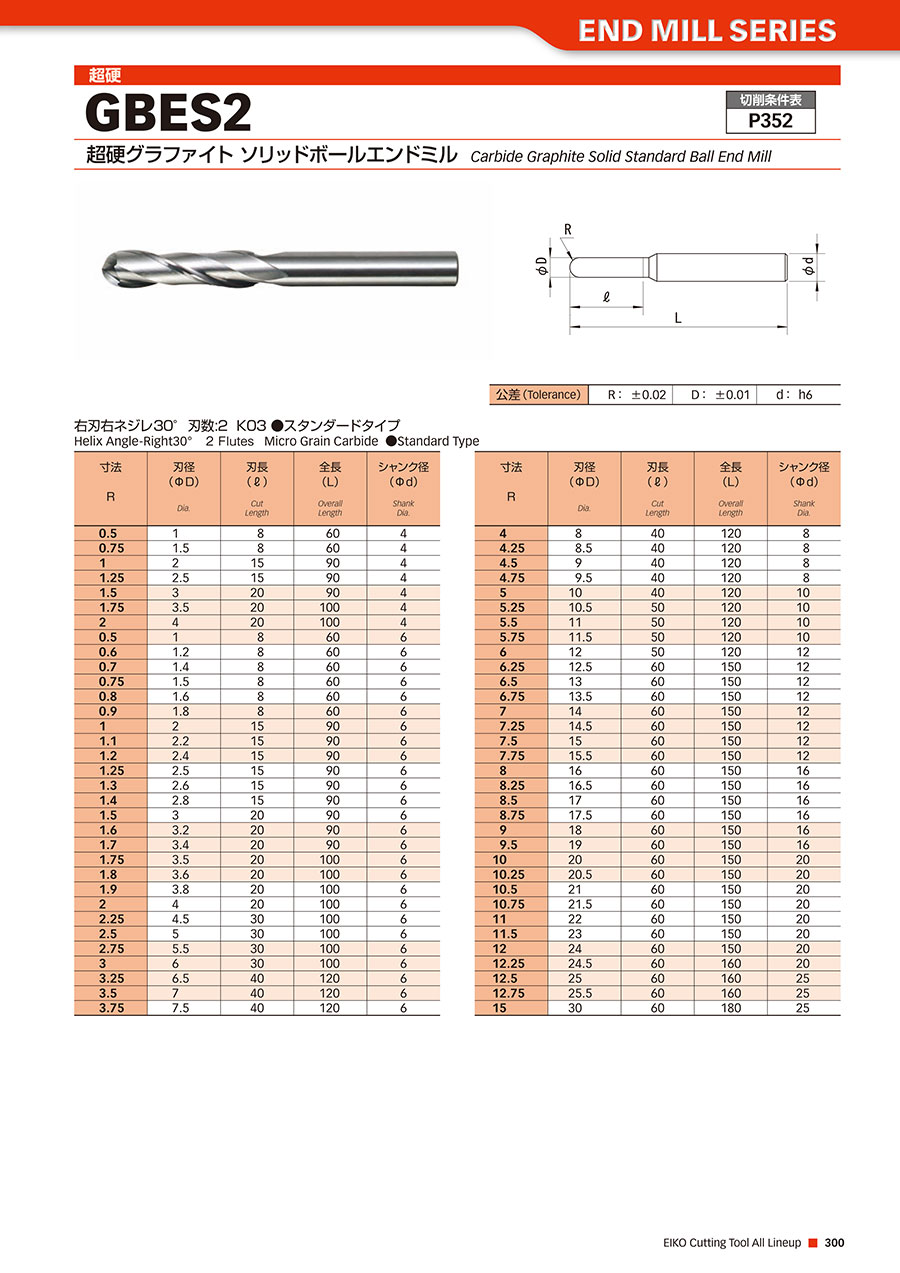

製品仕様

公差（Tolerance）	R：±0.02	D：±0.01	d：h6

右刃右ネジレ30度
刃数：2
K03
スタンダードタイプ

寸法 R	刃径（φD） Dia.	刃長（l） Cut Length	全長（L） Overall Length	シャンク径（φd） Shank Dia.
0.5	1	8	60	4
0.75	1.5	8	60	4
1	2	15	90	4
1.25	2.5	15	90	4
1.5	3	20	90	4
1.75	3.5	20	100	4
2	4	20	100	4
0.5	1	8	60	6
0.6	1.2	8	60	6
0.7	1.4	8	60	6
0.75	1.5	8	60	6
0.8	1.6	8	60	6
0.9	1.8	8	60	6
1	2	15	90	6
1.1	2.2	15	90	6
1.2	2.4	15	90	6
1.25	2.5	15	90	6
1.3	2.6	15	90	6
1.4	2.8	15	90	6
1.5	3	20	90	6
1.6	3.2	20	90	6
1.7	3.4	20	90	6
1.75	3.5	20	100	6
1.8	3.6	20	100	6
1.9	3.8	20	100	6
2	4	20	100	6
2.25	4.5	30	100	6
2.5	5	30	100	6
2.75	5.5	30	100	6
3	6	30	100	6
3.25	6.5	40	120	6
3.5	7	40	120	6
3.75	7.5	40	120	6

寸法 R	刃径（φD） Dia.	刃長（l） Cut Length	全長（L） Overall Length	シャンク径（φd） Shank Dia.
4	8	40	120	8
4.25	8.5	40	120	8
4.5	9	40	120	8
4.75	9.5	40	120	8
5	10	40	120	10
5.25	10.5	50	120	10
5.5	11	50	120	10
5.75	11.5	50	120	10
6	12	50	120	12
6.25	12.5	60	150	12
6.5	13	60	150	12
6.75	13.5	60	150	12
7	14	60	150	12
7.25	14.5	60	150	12
7.5	15	60	150	12
7.75	15.5	60	150	12
8	16	60	150	16
8.25	16.5	60	150	16
8.5	17	60	150	16
8.75	17.5	60	150	16
9	18	60	150	16
9.5	19	60	150	16
10	20	60	150	20
10.25	20.5	60	150	20
10.5	21	60	150	20
10.75	21.5	60	150	20
11	22	60	150	20
11.5	23	60	150	20
12	24	60	150	20
12.25	24.5	60	160	20
12.5	25	60	160	25
12.75	25.5	60	160	25
15	30	60	180	25

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

最小発注数量

1	8	0.5	4	60	1個
1	8	0.5	6	60	1個
1.2	8	0.6	6	60	1個
1.4	8	0.7	6	60	1個
1.6	8	0.8	6	60	1個
1.8	8	0.9	6	60	1個
1.5	8	0.75	4	60	1個
1.5	8	0.75	6	60	1個
2	15	1	4	90	1個
2	15	1	6	90	1個
2.2	15	1.1	6	90	1個
2.4	15	1.2	6	90	1個
2.6	15	1.3	6	90	1個
2.8	15	1.4	6	90	1個
3	20	1.5	4	90	1個
3	20	1.5	6	90	1個
3.2	20	1.6	6	90	1個
3.4	20	1.7	6	90	1個
3.6	20	1.8	6	100	1個
3.8	20	1.9	6	100	1個
2.5	15	1.25	4	90	1個
2.5	15	1.25	6	90	1個
3.5	20	1.75	4	100	1個
3.5	20	1.75	6	100	1個
4	20	2	4	100	1個
4	20	2	6	100	1個
5	30	2.5	6	100	1個
4.5	30	2.25	6	100	1個
5.5	30	2.75	6	100	1個
6	30	3	6	100	1個
7	40	3.5	6	120	1個
6.5	40	3.25	6	120	1個
7.5	40	3.75	6	120	1個
8	40	4	8	120	1個
9	40	4.5	8	120	1個
8.5	40	4.25	8	120	1個
9.5	40	4.75	8	120	1個
10	40	5	10	120	1個
11	50	5.5	10	120	1個
10.5	50	5.25	10	120	1個
11.5	50	5.75	10	120	1個
12	50	6	12	120	1個
13	60	6.5	12	150	1個
12.5	60	6.25	12	150	1個
13.5	60	6.75	12	150	1個
14	60	7	12	150	1個
15	60	7.5	12	150	1個
14.5	60	7.25	12	150	1個
15.5	60	7.75	12	150	1個
16	60	8	16	150	1個
17	60	8.5	16	150	1個
16.5	60	8.25	16	150	1個
17.5	60	8.75	16	150	1個
18	60	9	16	150	1個
19	60	9.5	16	150	1個
20	60	10	20	150	1個
21	60	10.5	20	150	1個
20.5	60	10.25	20	150	1個
21.5	60	10.75	20	150	1個
22	60	11	20	150	1個

通常単価(税別) (税込単価)	通常出荷日

14,912円 ( 16,403円 )	1日目
17,856円 ( 19,642円 )	1日目
17,856円 ( 19,642円 )	1日目
17,856円 ( 19,642円 )	1日目
16,960円 ( 18,656円 )	1日目
16,960円 ( 18,656円 )	1日目
14,336円 ( 15,770円 )	1日目
16,960円 ( 18,656円 )	1日目
13,056円 ( 14,362円 )	1日目
15,616円 ( 17,178円 )	5日目
15,616円 ( 17,178円 )	1日目
15,616円 ( 17,178円 )	1日目
14,592円 ( 16,051円 )	1日目
14,592円 ( 16,051円 )	1日目
10,752円 ( 11,827円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
14,592円 ( 16,051円 )	1日目
10,752円 ( 11,827円 )	5日目
13,056円 ( 14,362円 )	1日目
10,752円 ( 11,827円 )	1日目
13,056円 ( 14,362円 )	1日目
14,912円 ( 16,403円 )	1日目
13,056円 ( 14,362円 )	1日目
14,912円 ( 16,403円 )	1日目
14,912円 ( 16,403円 )	1日目
18,240円 ( 20,064円 )	1日目
16,960円 ( 18,656円 )	1日目
20,160円 ( 22,176円 )	1日目
21,440円 ( 23,584円 )	1日目
25,344円 ( 27,878円 )	1日目
23,104円 ( 25,414円 )	1日目
27,264円 ( 29,990円 )	1日目
29,888円 ( 32,877円 )	1日目
31,808円 ( 34,989円 )	1日目
30,848円 ( 33,933円 )	1日目
34,368円 ( 37,805円 )	1日目
40,576円 ( 44,634円 )	1日目
50,368円 ( 55,405円 )	1日目
47,232円 ( 51,955円 )	1日目
52,672円 ( 57,939円 )	1日目
55,936円 ( 61,530円 )	1日目
60,352円 ( 66,387円 )	1日目
58,240円 ( 64,064円 )	1日目
62,558円 ( 68,814円 )	1日目
63,140円 ( 69,454円 )	1日目
70,135円 ( 77,149円 )	1日目
67,414円 ( 74,155円 )	1日目
73,048円 ( 80,353円 )	1日目
82,502円 ( 90,752円 )	1日目
87,747円 ( 96,522円 )	1日目
87,747円 ( 96,522円 )	1日目
123,905円 ( 136,296円 )	1日目
102,900円 ( 113,190円 )	1日目
131,525円 ( 144,678円 )	1日目
135,168円 ( 148,685円 )	1日目

基本情報

基本情報

グラファイト電極加工に適した超硬ボールエンドミル2枚刃スタンダードタイプ。
【特長】
・グラファイト電極以外にもアルミなど切削可能。
【用途】
・グラファイト電極加工用エンドミル。

カタログ

カタログ (見開き版)

商品担当おすすめ

ユニオンツール
UDCBH 2枚刃 UDCコート超硬合金・硬脆材加工用ハイスピードボールエンドミル
MOLDINO(モルディノ・旧三菱日立ツール)
エポックハイハードボール TH3

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
