栄工舎

1/10テーパースパイラルテーパーリーマ仕上用 SPTR-F

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 31,552円～94,463円

税込単価: 34,707円～103,909円

1/10テーパー穴用のスパイラルリーマ（ハイス）。【特長】・機械用にモールステ...

詳細情報を確認する

工具材質
ハイス
刃形状
テーパ
被削材
一般鋼 / 鋳鉄 / アルミ / 銅
コーティング有無・表面処理
ノンコート
刃径公差 (mm)
-0.05～+0.05
底刃（エンド刃）
なし
ネジレ角 (°)
12°
被削材詳細
合金鋼　適合
溝形状
スパイラル
シャンクタイプ
テーパシャンク
両角
1/10
刃形状詳細
右刃左ネジレ
センタ
60°凹

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

ネジレ刃で切粉処理が良好なスパイラルリーマ

1/10テーパー穴用

1/10テーパースパイラルテーパーリーマ仕上用 SPTR-Fの外形図と寸法

寸法図
1/10テーパー右刃左ネジレ12° 食付角度45° SKH56

公差(Tolerance)	D1：±0.05

公差について

呼び寸法 Size	基準径 (D1) Std. Dia	食付長 (T) Chamfer Length	刃長 (l) Length of Flutes	大径 (D2) Dia at Large End	全長 (L) Overall Length	MTNo. Shank MTNo.	刃数 (N) Number of Flutes	センタ Center
13-1/10	10.5	1	60	16	150	2	6	60°凹
16-1/10	13.5	1	60	19	150	2	8	60°凹
20-1/10	17	1.5	70	23.5	184	3	8	60°凹
22-1/10	19.2	1.5	70	25.7	184	3	8	60°凹
27-1/10	23.5	1.5	85	31.5	202	3	10	60°凹
30-1/10	25	1.5	100	34.5	244	4	10	60°凹

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

食付長

(mm)

全長

(mm)

大端径

(mm)

先端径

(mm)

シャンク径・MT No

刃数

溝長

(mm)

最小発注数量

1	150	16	10.5	MT2	6	60	1個
1	150	19	13.5	MT2	8	60	1個
1.5	184	23.5	17	MT3	8	70	1個
1.5	184	25.7	19.2	MT3	8	70	1個
1.5	202	31.5	23.5	MT3	10	85	1個
1.5	244	34.5	25	MT4	10	100	1個

通常単価(税別) (税込単価)	通常出荷日

31,552円 ( 34,707円 )	1日目
37,120円 ( 40,832円 )	5日目
37,120円 ( 40,832円 )	1日目
54,400円 ( 59,840円 )	1日目
94,463円 ( 103,909円 )	1日目
61,692円 ( 67,861円 )	1日目

詳細情報

基本情報

基本情報

1/10テーパー穴用のスパイラルリーマ（ハイス）。
【特長】
・機械用にモールステーパーシャンクを採用。
・ネジレ刃を採用することで切粉の処理が良好。
【用途】
・1/10テーパー軸の受け穴加工等に最適。

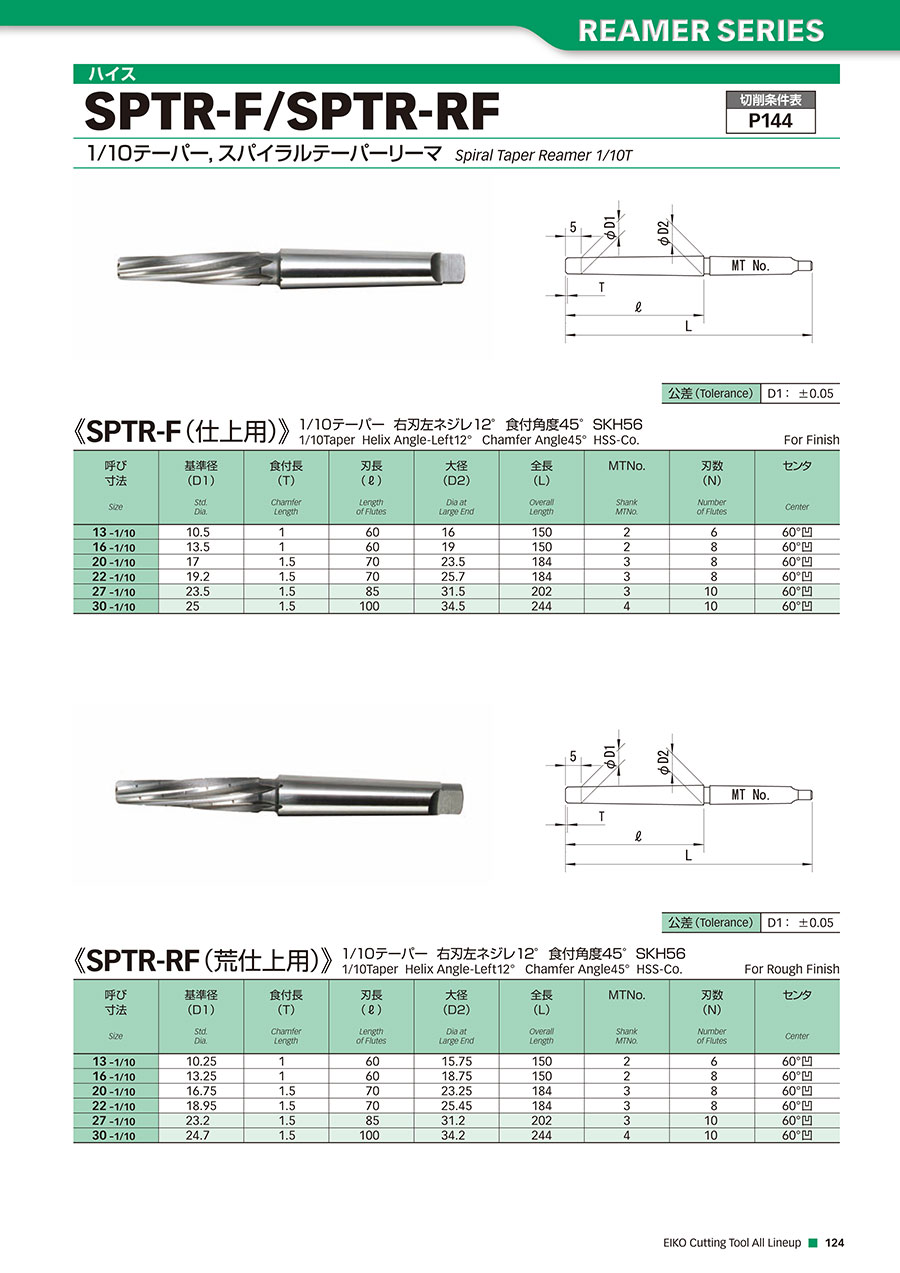

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

1/10テーパースパイラルテーパーリーマ仕上用 SPTR-Fのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q直刃とネジレ刃の違いは何ですか？

ストレート刃はリーマでは最も汎用的な形状で、様々なワークにも対応します。
ネジレ刃は、左ネジレと右ネジレの２種類があります。左ネジレはストレート刃に比べ切屑の排出がスムーズになります。バニッシュ効果により仕上がり面粗度がよくなる点が特長になります。
右ネジレは切屑をシャンク側に排出する為、止まり穴に有効です。すくい角が鋭角なので切れ味が良いのが特長です。
