モールステーパーリーマ（ハンド用）仕上用 MTR-F

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 11,392円～313,832円

税込単価: 12,531円～345,215円

仕上げ用としてモールステーパー穴用ストレートリーマ（ハイス）。【特長】・手回...

詳細情報を確認する

工具材質
ハイス
刃形状
テーパ
被削材
一般鋼 / アルミ / 銅
コーティング有無・表面処理
ノンコート
底刃（エンド刃）
なし
シャンク径公差
h9
被削材詳細
合金鋼　適合
シャンクタイプ
ストレートシャンク
刃形状詳細
右刃ストレート
センタ
60°凹

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

手回しでも使用出来るストレートリーマ（ハイス）

7種類の規格あり

モールステーパーリーマ（ハンド用）仕上用 MTR-Fの外形図と寸法

寸法図
右刃ストレート SKH51

公差(Tolerance)	d：h9

MT No.	テーパー Taper Angle	(D)		小径 (φD1) First Dia.	刃長 (l) Length of Flutes	大径 (D2) Dia at Large End	柄長 (l1) Length of Shank	(l2)	全長 (L) Overall Length	柄径 (φd) Shank Dia.	刃数 (N) Number of Flutes	センタ Center
MT No.	テーパー Taper Angle	寸法 Size	許容差 Tolerance	小径 (φD1) First Dia.	刃長 (l) Length of Flutes	大径 (D2) Dia at Large End	柄長 (l1) Length of Shank	(l2)	全長 (L) Overall Length	柄径 (φd) Shank Dia.	刃数 (N) Number of Flutes	センタ Center
0	1/19.212	9.045	±0.03	6.547	65	9.93	30	17	95	8	6	60°凹
1	1/20.047	12.065	±0.03	9.571	68	12.963	32	18	100	10	6	60°凹
2	1/20.020	17.78	±0.03	14.733	80	18.729	45	19	125	15	8	60°凹
3	1/19.922	23.825	±0.03	20.01	98	24.929	52	22	150	18	8	60°凹
4	1/19.254	31.267	±0.06	26.229	120	32.462	60	23	180	25	10	60°凹
5	1/19.002	44.399	±0.06	37.873	150	45.767	80	26	230	35	12	60°凹
6	1/19.180	63.348	±0.06	54.388	205	65.076	105	33	310	45	14	60°凹

MTR-F（仕上用）寸法表

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

全長

(mm)

大端径

(mm)

先端径

(mm)

シャンク径・MT No

刃径公差

(mm)

刃数

溝長

(mm)

両角

寸法

ℓ2

最小発注数量

95	9.93	6.547	8	-0.03～+0.03	6	65	1/19.212	9.045	17	1個
100	12.963	9.571	10	-0.03～+0.03	6	68	1/20.047	12.065	18	1個
125	18.729	14.733	15	-0.03～+0.03	8	80	1/20.020	17.78	19	1個
150	24.929	20.01	18	-0.03～+0.03	8	98	1/19.922	23.825	22	1個
180	32.462	26.229	25	-0.06～+0.06	10	120	1/19.254	31.267	23	1個
230	45.767	37.873	35	-0.06～+0.06	12	150	1/19.002	44.399	26	1個
310	65.076	54.388	45	-0.06～+0.06	14	205	1/19.180	63.348	33	1個

通常単価(税別) (税込単価)	通常出荷日

11,392円 ( 12,531円 )	5日目
13,632円 ( 14,995円 )	5日目
21,376円 ( 23,514円 )	5日目
36,032円 ( 39,635円 )	1日目
61,952円 ( 68,147円 )	3日目
140,405円 ( 154,446円 )	1日目
313,832円 ( 345,215円 )	1日目

詳細情報

基本情報

基本情報

仕上げ用としてモールステーパー穴用ストレートリーマ（ハイス）。
【特長】
・手回しでも使用出来るようにシャンクに角部を設けている。
・7種類の規格をラインナップ。
【用途】
・MT0～MT6の穴仕上げ加工に最適。

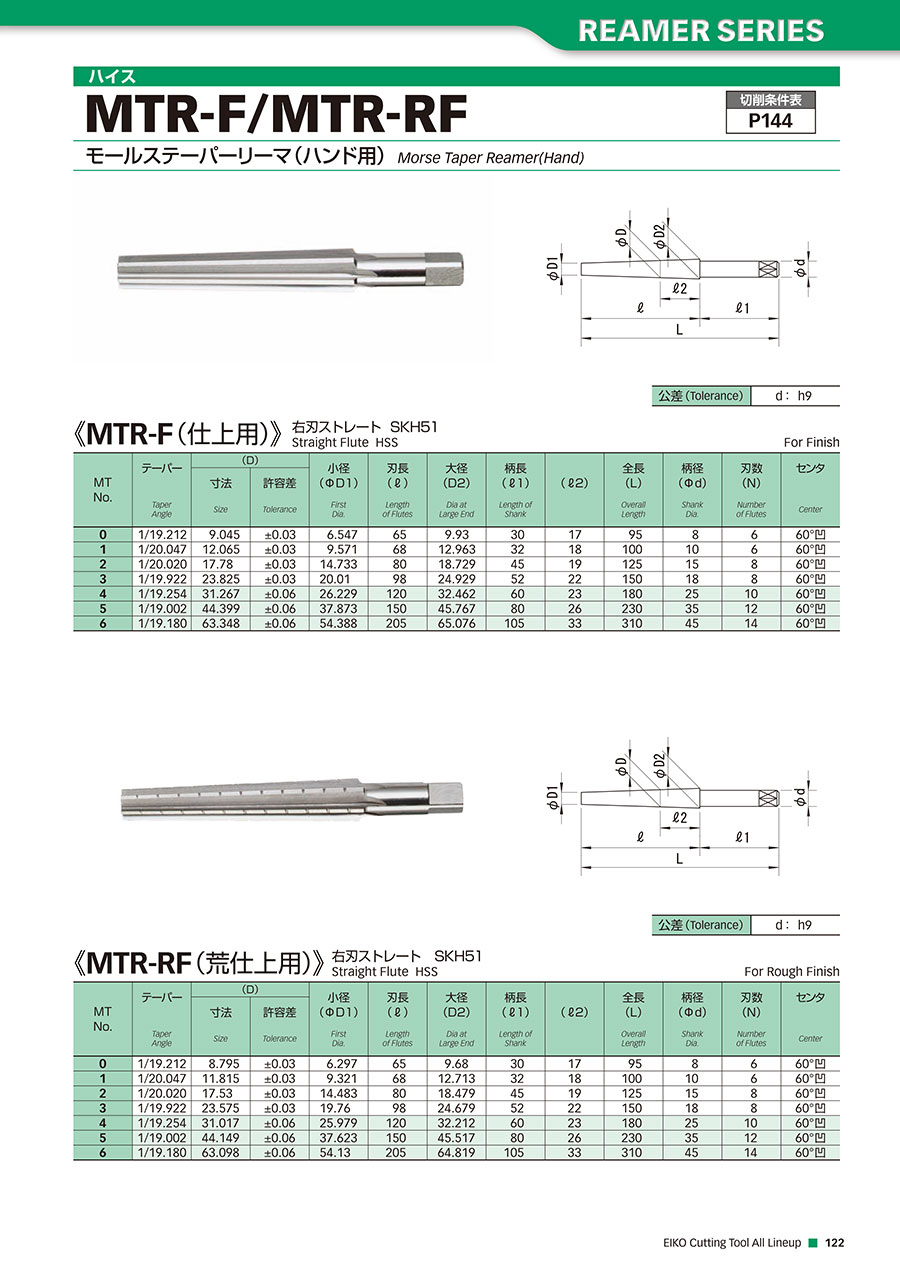

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

モールステーパーリーマ（ハンド用）仕上用 MTR-Fのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q直刃とネジレ刃の違いは何ですか？

ストレート刃はリーマでは最も汎用的な形状で、様々なワークにも対応します。
ネジレ刃は、左ネジレと右ネジレの２種類があります。左ネジレはストレート刃に比べ切屑の排出がスムーズになります。バニッシュ効果により仕上がり面粗度がよくなる点が特長になります。
右ネジレは切屑をシャンク側に排出する為、止まり穴に有効です。すくい角が鋭角なので切れ味が良いのが特長です。
