栄工舎

スプールリーマ SUR

カタログ |

平均満足度5.0

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 11,776円～172,008円

税込単価: 12,954円～189,209円

スプール穴加工用のスパイラルリーマ（ハイス）。【特長】・角度のバリエーショ...

詳細情報を確認する

工具材質
ハイス
刃形状
テーパ
被削材
一般鋼 / 鋳鉄 / アルミ / 銅
コーティング有無・表面処理
ノンコート
刃径公差 (mm)
-0.08～0
刃数
3
底刃（エンド刃）
なし
シャンク径公差
h7
被削材詳細
合金鋼　適合
溝形状
スパイラル
シャンクタイプ
エンドミルシャンク
刃形状詳細
右刃左ネジレ
角度公差
±5′

未確定：候補が264型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

角度のバリエーションが豊富なスプールリーマ

バリ取り工具として活躍

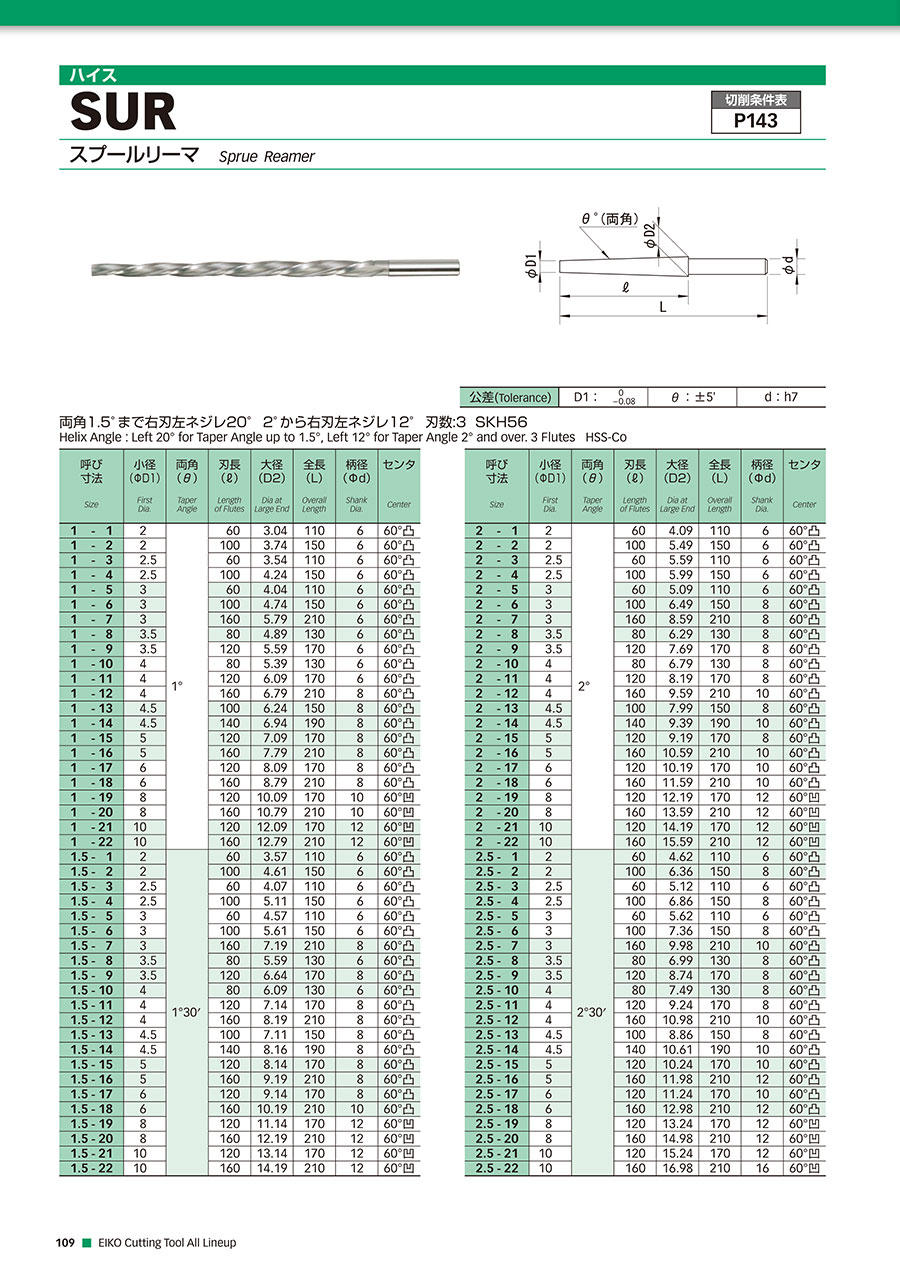

スプールリーマ SURの外形図と寸法

寸法図
両角1.5゜まで右刃左ネジレ20゜
2゜から右刃左ネジレ12゜
刃数:3　SKH56

公差(Tolerance)	D1:	0	θ:±5'	d:h7
公差(Tolerance)	D1:	-0.08	θ:±5'	d:h7

公差について

呼ぴ寸法 Size	小径 (φD1) First Dia.	両角 (θ) Taper Angle	刃長 (l) Length of Flutes	大径 (D2) Dia.at LargeEnd	全長 (L) Overall Length	柄径 (φd) Shank Dia.	センタ Center
1-1	2	1゜	60	3.04	110	6	60゜凸
1-2	2		100	3.74	150	6	60゜凸
1-3	2.5		60	3.54	110	6	60゜凸
1-4	2.5		100	4.24	150	6	60゜凸
1-5	3		60	4.04	110	6	60゜凸
1-6	3		100	4.74	150	6	60゜凸
1-7	3		160	5.79	210	6	60゜凸
1-8	3.5		80	4.89	130	6	60゜凸
1-9	3.5		120	5.59	170	6	60゜凸
1-10	4		80	5.39	130	6	60゜凸
1-11	4		120	6.09	170	6	60゜凸
1-12	4		160	6.79	210	8	60゜凸
1-13	4.5		100	6.24	150	8	60゜凸
1-14	4.5		140	6.94	190	8	60゜凸
1-15	5		120	7.09	170	8	60゜凸
1-16	5		160	7.79	210	8	60゜凸
1-17	6		120	8.09	170	8	60゜凸
1-18	6		160	8.79	210	8	60゜凸
1-19	8		120	10.09	170	10	60゜凹
1-20	8		160	10.79	210	10	60゜凹
1-21	10		120	12.09	170	12	60゜凹
1-22	10		160	12.79	210	12	60゜凹
1.5-1	2	1゜30'	60	3.57	110	6	60゜凸
1.5-2	2		100	4.61	150	6	60゜凸
1.5-3	2.5		60	4.07	110	6	60゜凸
1.5-4	2.5		100	5.11	150	6	60゜凸
1.5-5	3		60	4.57	110	6	60゜凸
1.5-6	3		100	5.61	150	6	60゜凸
1.5-7	3		160	7.19	210	8	60゜凸
1.5-8	3.5		80	5.59	130	6	60゜凸
1.5-9	3.5		120	6.64	170	8	60゜凸
1.5-10	4		80	6.09	130	6	60゜凸
1.5-11	4		120	7.14	170	8	60゜凸
1.5-12	4		160	8.19	210	8	60゜凸
1.5-13	4.5		100	7.11	150	8	60゜凸
1.5-14	4.5		140	8.16	190	8	60゜凸
1.5-15	5		120	8.14	170	8	60゜凸
1.5-16	5		160	9.19	210	8	60゜凸
1.5-17	6		120	9.14	170	8	60゜凸
1.5-18	6		160	10.19	210	10	60゜凸
1.5-19	8		120	11.14	170	12	60゜凹
1.5-20	8		160	12.19	210	12	60゜凹
1.5-21	10		120	13.14	170	12	60゜凹
1.5-22	10		160	14.19	210	12	60゜凹

※ 上記以外のタイプ・型番については、カタログを参照してください。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

全長

(mm)

大端径

(mm)

先端径

(mm)

シャンク径・MT No

ネジレ角

(°)

溝長

(mm)

両角

センタ

最小発注数量

110	3.04	2	6	20°	60	1	60°凸	1個
150	3.74	2	6	20°	100	1	60°凸	1個
110	3.54	2.5	6	20°	60	1	60°凸	1個
150	4.24	2.5	6	20°	100	1	60°凸	1個
110	4.04	3	6	20°	60	1	60°凸	1個
150	4.74	3	6	20°	100	1	60°凸	1個
210	5.79	3	6	20°	160	1	60°凸	1個
130	4.89	3.5	6	20°	80	1	60°凸	1個
170	5.59	3.5	6	20°	120	1	60°凸	1個
130	5.39	4	6	20°	80	1	60°凸	1個
170	6.09	4	6	20°	120	1	60°凸	1個
210	6.79	4	8	20°	160	1	60°凸	1個
150	6.24	4.5	8	20°	100	1	60°凸	1個
190	6.94	4.5	8	20°	140	1	60°凸	1個
170	7.09	5	8	20°	120	1	60°凸	1個
210	7.79	5	8	20°	160	1	60°凸	1個
170	8.09	6	8	20°	120	1	60°凸	1個
210	8.79	6	8	20°	160	1	60°凸	1個
170	10.09	8	10	20°	120	1	60°凹	1個
210	10.79	8	10	20°	160	1	60°凹	1個
170	12.09	10	12	20°	120	1	60°凹	1個
210	12.79	10	12	20°	160	1	60°凹	1個
110	3.57	2	6	20°	60	1.5	60°凸	1個
150	4.61	2	6	20°	100	1.5	60°凸	1個
110	4.07	2.5	6	20°	60	1.5	60°凸	1個
150	5.11	2.5	6	20°	100	1.5	60°凸	1個
110	4.57	3	6	20°	60	1.5	60°凸	1個
150	5.61	3	6	20°	100	1.5	60°凸	1個
210	7.19	3	8	20°	160	1.5	60°凸	1個
130	5.59	3.5	6	20°	80	1.5	60°凸	1個
170	6.64	3.5	8	20°	120	1.5	60°凸	1個
130	6.09	4	6	20°	80	1.5	60°凸	1個
170	7.14	4	8	20°	120	1.5	60°凸	1個
210	8.19	4	8	20°	160	1.5	60°凸	1個
150	7.11	4.5	8	20°	100	1.5	60°凸	1個
190	8.16	4.5	8	20°	140	1.5	60°凸	1個
170	8.14	5	8	20°	120	1.5	60°凸	1個
210	9.19	5	8	20°	160	1.5	60°凸	1個
170	9.14	6	8	20°	120	1.5	60°凸	1個
210	10.19	6	10	20°	160	1.5	60°凸	1個
170	11.14	8	12	20°	120	1.5	60°凹	1個
210	12.19	8	12	20°	160	1.5	60°凹	1個
170	13.14	10	12	20°	120	1.5	60°凹	1個
210	14.19	10	12	20°	160	1.5	60°凹	1個
110	4.09	2	6	12°	60	2	60°凸	1個
150	5.49	2	6	12°	100	2	60°凸	1個
110	5.59	2.5	6	12°	60	2	60°凸	1個
150	5.99	2.5	6	12°	100	2	60°凸	1個
110	5.09	3	6	12°	60	2	60°凸	1個
150	6.49	3	8	12°	100	2	60°凸	1個
210	8.59	3	8	12°	160	2	60°凸	1個
130	6.29	3.5	8	12°	80	2	60°凸	1個
170	7.69	3.5	8	12°	120	2	60°凸	1個
130	6.79	4	8	12°	80	2	60°凸	1個
170	8.19	4	8	12°	120	2	60°凸	1個
210	9.59	4	10	12°	160	2	60°凸	1個
150	7.99	4.5	8	12°	100	2	60°凸	1個
190	9.39	4.5	10	12°	140	2	60°凸	1個
170	9.19	5	8	12°	120	2	60°凸	1個
210	10.59	5	10	12°	160	2	60°凸	1個

通常単価(税別) (税込単価)	通常出荷日

19,200円 ( 21,120円 )	1日目
21,376円 ( 23,514円 )	1日目
15,040円 ( 16,544円 )	1日目
20,032円 ( 22,035円 )	1日目
13,760円 ( 15,136円 )	5日目
16,704円 ( 18,374円 )	5日目
37,632円 ( 41,395円 )	1日目
15,424円 ( 16,966円 )	1日目
19,392円 ( 21,331円 )	1日目
16,000円 ( 17,600円 )	5日目
20,800円 ( 22,880円 )	1日目
40,832円 ( 44,915円 )	1日目
17,024円 ( 18,726円 )	在庫品1日目当日出荷可能
28,416円 ( 31,258円 )	1日目
24,832円 ( 27,315円 )	1日目
46,336円 ( 50,970円 )	1日目
26,624円 ( 29,286円 )	1日目
49,792円 ( 54,771円 )	1日目
28,544円 ( 31,398円 )	1日目
49,920円 ( 54,912円 )	1日目
32,576円 ( 35,834円 )	1日目
51,456円 ( 56,602円 )	1日目
18,176円 ( 19,994円 )	1日目
20,160円 ( 22,176円 )	1日目
14,144円 ( 15,558円 )	1日目
19,200円 ( 21,120円 )	1日目
13,056円 ( 14,362円 )	1日目
16,000円 ( 17,600円 )	1日目
36,224円 ( 39,846円 )	1日目
15,040円 ( 16,544円 )	1日目
18,560円 ( 20,416円 )	1日目
15,424円 ( 16,966円 )	1日目
20,032円 ( 22,035円 )	1日目
41,984円 ( 46,182円 )	1日目
16,256円 ( 17,882円 )	1日目
27,392円 ( 30,131円 )	1日目
23,872円 ( 26,259円 )	1日目
44,544円 ( 48,998円 )	1日目
25,856円 ( 28,442円 )	1日目
47,744円 ( 52,518円 )	1日目
30,144円 ( 33,158円 )	1日目
51,456円 ( 56,602円 )	1日目
33,600円 ( 36,960円 )	1日目
57,344円 ( 63,078円 )	1日目
16,256円 ( 17,882円 )	5日目
18,304円 ( 20,134円 )	5日目
13,056円 ( 14,362円 )	5日目
17,344円 ( 19,078円 )	5日目
11,776円 ( 12,954円 )	5日目
16,000円 ( 17,600円 )	5日目
36,224円 ( 39,846円 )	5日目
15,040円 ( 16,544円 )	1日目
18,560円 ( 20,416円 )	1日目
15,424円 ( 16,966円 )	3日目
20,032円 ( 22,035円 )	5日目
41,984円 ( 46,182円 )	1日目
16,256円 ( 17,882円 )	1日目
27,392円 ( 30,131円 )	1日目
23,872円 ( 26,259円 )	1日目
44,544円 ( 48,998円 )	1日目

基本情報

基本情報

スプール穴加工用のスパイラルリーマ（ハイス）。
【特長】
・角度のバリエーションが多く、様々な角度の加工に対応。
【用途】
・スプールブッシュ等の中のバリ取り工具として利用可能。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スプールリーマ SURのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

樹脂型

満足度：5.02019/07/22

いつもはワイヤーカットを使いますが今回は納期がなくスプールリーマを使いました納品も早く短納期で届き後は磨きだけでした...もっと読む

2人が参考にしています。

金型のゲート穴を開けるのに使用

満足度：5.02018/06/27

金型のゲート穴を開けるのに使用しています。基本的にはよく削れるので満足していて、耐久性についても悪くないと思います。削っ...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q直刃とネジレ刃の違いは何ですか？

ストレート刃はリーマでは最も汎用的な形状で、様々なワークにも対応します。
ネジレ刃は、左ネジレと右ネジレの２種類があります。左ネジレはストレート刃に比べ切屑の排出がスムーズになります。バニッシュ効果により仕上がり面粗度がよくなる点が特長になります。
右ネジレは切屑をシャンク側に排出する為、止まり穴に有効です。すくい角が鋭角なので切れ味が良いのが特長です。

この商品を見た人は、こんな商品も見ています

	今見ている商品スプールリーマ SUR	半月スプールリーマ SURH	テーパーピンリーマ（ストレート） TPR	粉末ハイススパイラルテーパーリーマ HSPTR	ソリッドテーパーピンリーマ CSTPR	マシン用テーパーピンリーマ TPRT
メーカー	栄工舎	栄工舎	栄工舎	栄工舎	栄工舎	栄工舎
通常価格	11,776円-	14,144円 -	4,224円 -	37,376円 -	6,279円 -	9,536円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	1日目〜	1日目	在庫品1日目〜	1日目〜
工具材質	ハイス	ハイス	ハイス	ハイス	超硬	ハイス
刃形状	テーパ	テーパ	テーパ	テーパ	テーパ	テーパ
被削材	一般鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / アルミ / 銅	一般鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / アルミ / 銅
コーティング有無・表面処理	ノンコート	ノンコート	ノンコート	ノンコート	ノンコート	ノンコート
刃径公差(mm)	-0.08～0	-0.08～0	-0.05～+0.05	±0.05	-0.05～+0.05	-0.05～+0.05
