栄工舎

マシン用ヘリカルテーパーピンリーマ HTPRT

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 22,720円～559,082円

税込単価: 24,992円～614,990円

マシン用ヘリカルテーパーピンリーマ。【特長】・機械用としてモールステーパーシャ...

詳細情報を確認する

工具材質
ハイス
刃形状
テーパ
被削材
一般鋼 / 鋳鉄 / アルミ / 銅
コーティング有無・表面処理
ノンコート
刃径公差 (mm)
-0.05～+0.05
底刃（エンド刃）
なし
ネジレ角 (°)
40°
被削材詳細
合金鋼　適合
溝形状
ヘリカル
シャンクタイプ
テーパシャンク
両角
1/50
刃形状詳細
右刃左ネジレ
センタ
60°凹

未確定：候補が33型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

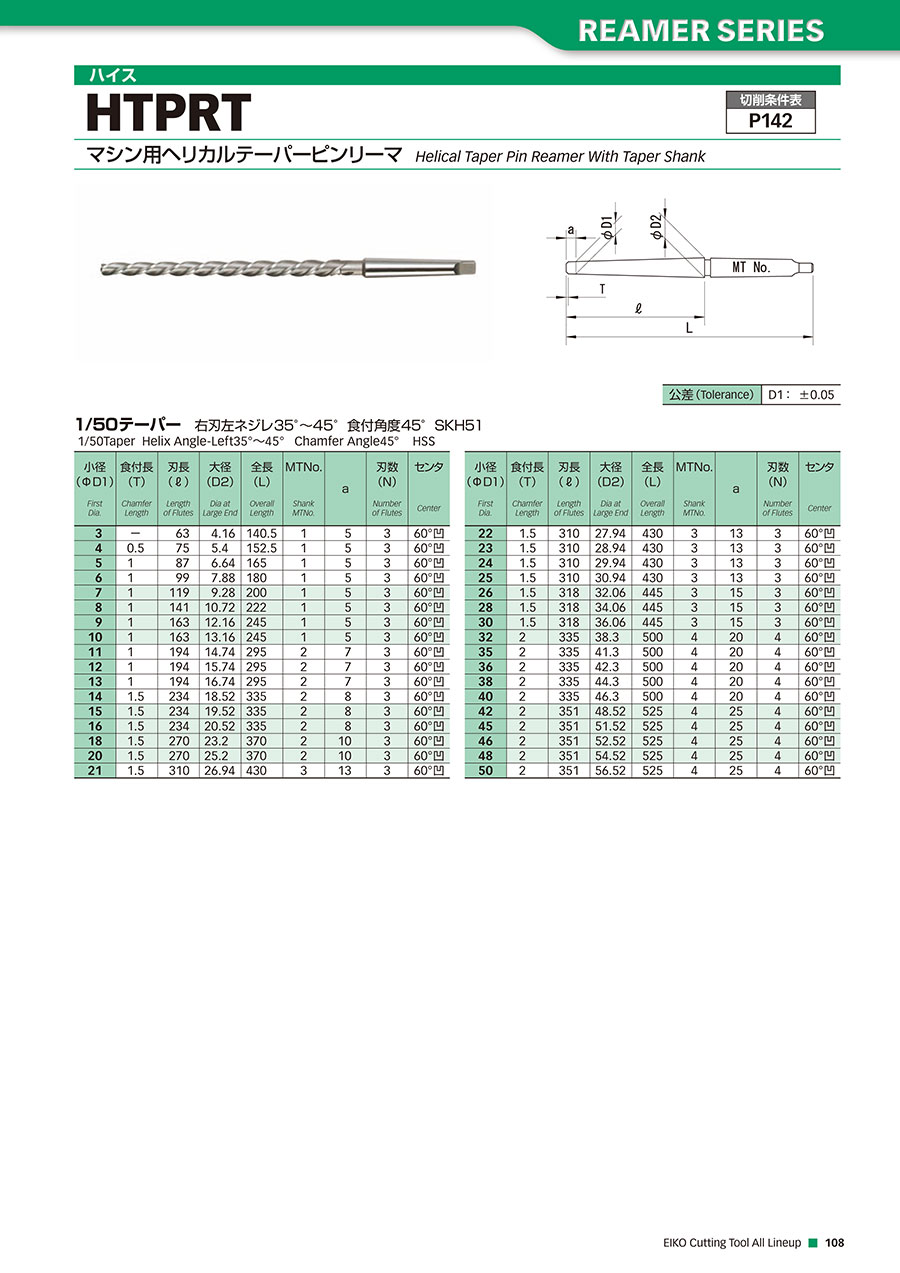

HTPRTの外観

外形図

製品仕様

公差 D1:±0.05
1/50テーパー右刃左ネジレ40゜食付角度45゜ SKH51

小径 (ΦD) First Dia.	食付長 (T) Chamfer Length	刃長 (l) Length Of Flutes	大径 (D2) Dia at Large End	全長 (L) Overall Length	MTNo. Shank MTNo.	a	刃数 (N) Number Of Flutes	セン夕 Center
3	0.5	63	4.16	140.5	1	5	3	60゜凹
4	0.5	75	5.4	152.5	1	5	3	60゜凹
5	1	87	6.64	165	1	5	3	60゜凹
6	1	99	7.88	180	1	5	3	60゜凹
7	1	119	9.28	200	1	5	3	60゜凹
8	1	141	10.72	222	1	5	3	60゜凹
9	1	163	12.16	245	1	5	3	60゜凹
10	1	163	13.16	245	1	5	3	60゜凹
11	1	194	14.74	295	2	7	3	60゜凹
12	1	194	15.74	295	2	7	3	60゜凹
13	1	194	16.74	295	2	7	3	60゜凹
14	1.5	234	18.52	335	2	8	3	60゜凹
15	1.5	234	19.52	335	2	8	3	60゜凹
16	1.5	234	20.52	335	2	8	3	60゜凹
18	1.5	270	23.2	370	2	10	3	60゜凹
20	1.5	270	25.2	370	2	10	3	60゜凹
21	1.5	310	26.94	430	3	13	3	60゜凹
22	1.5	310	27.94	430	3	13	3	60゜凹
23	1.5	310	28.94	430	3	13	3	60゜凹
24	1.5	310	29.94	430	3	13	3	60゜凹
25	1.5	310	30.94	430	3	13	3	60゜凹
26	1.5	318	32.06	445	3	15	3	60゜凹
28	1.5	318	34.06	445	3	15	3	60゜凹
30	1.5	318	36.06	445	3	15	3	60゜凹
32	2	335	38.3	500	4	20	4	60゜凹
35	2	335	41.3	500	4	20	4	60゜凹
36	2	335	42.3	500	4	20	4	60゜凹
38	2	335	44.3	500	4	20	4	60゜凹
40	2	335	46.3	500	4	20	4	60゜凹
42	2	351	48.52	525	4	25	4	60゜凹
45	2	351	51.52	525	4	25	4	60゜凹
46	2	351	52.52	525	4	25	4	60゜凹
48	2	351	54.52	525	4	25	4	60゜凹
50	2	351	56.52	525	4	25	4	60゜凹

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

食付長

(mm)

全長

(mm)

大端径

(mm)

先端径

(mm)

シャンク径・MT No

刃数

溝長

(mm)

最小発注数量

0.5	140.5	4.16	3	MT1	3	63	5	1個
0.5	152.5	5.4	4	MT1	3	75	5	1個
1	180	7.88	6	MT1	3	99	5	1個
1	200	9.28	7	MT1	3	119	5	1個
1	222	10.72	8	MT1	3	141	5	1個
1	245	12.16	9	MT1	3	163	5	1個
1	245	13.16	10	MT1	3	163	5	1個
1	295	14.74	11	MT2	3	194	7	1個
1	295	15.74	12	MT2	3	194	7	1個
1	295	16.74	13	MT2	3	194	7	1個
1.5	335	18.52	14	MT2	3	234	8	1個
1.5	335	19.52	15	MT2	3	234	8	1個
1.5	335	20.52	16	MT2	3	234	8	1個
1.5	370	23.2	18	MT2	3	270	10	1個
1.5	370	25.2	20	MT2	3	270	10	1個
1.5	430	26.94	21	MT3	3	310	13	1個
1.5	430	27.94	22	MT3	3	310	13	1個
1.5	430	28.94	23	MT3	3	310	13	1個
1.5	430	29.94	24	MT3	3	310	13	1個
1.5	430	30.94	25	MT3	3	310	13	1個
1.5	445	32.06	26	MT3	3	318	15	1個
1.5	445	34.06	28	MT3	3	318	15	1個
1.5	445	36.06	30	MT3	3	318	15	1個
2	500	38.3	32	MT4	4	335	20	1個
2	500	41.3	35	MT4	4	335	20	1個
2	500	42.3	36	MT4	4	335	20	1個
2	500	44.3	38	MT4	4	335	20	1個
2	500	46.3	40	MT4	4	335	20	1個
2	525	48.52	42	MT4	4	351	25	1個
2	525	51.52	45	MT4	4	351	25	1個
2	525	52.52	46	MT4	4	351	25	1個
2	525	54.52	48	MT4	4	351	25	1個
2	525	56.52	50	MT4	4	351	25	1個

通常単価(税別) (税込単価)	通常出荷日

32,192円 ( 35,411円 )	1日目
25,920円 ( 28,512円 )	1日目
22,720円 ( 24,992円 )	1日目
25,216円 ( 27,738円 )	1日目
31,616円 ( 34,778円 )	1日目
33,792円 ( 37,171円 )	1日目
35,776円 ( 39,354円 )	1日目
39,424円 ( 43,366円 )	1日目
41,344円 ( 45,478円 )	1日目
45,504円 ( 50,054円 )	1日目
51,136円 ( 56,250円 )	1日目
63,360円 ( 69,696円 )	1日目
67,584円 ( 74,342円 )	1日目
83,603円 ( 91,963円 )	1日目
98,757円 ( 108,633円 )	1日目
104,973円 ( 115,470円 )	1日目
106,268円 ( 116,895円 )	1日目
113,909円 ( 125,300円 )	1日目
130,199円 ( 143,219円 )	1日目
148,950円 ( 163,845円 )	1日目
157,365円 ( 173,102円 )	1日目
179,230円 ( 197,153円 )	1日目
191,092円 ( 210,201円 )	1日目
212,625円 ( 233,888円 )	1日目
248,572円 ( 273,429円 )	1日目
279,067円 ( 306,974円 )	1日目
309,089円 ( 339,998円 )	1日目
309,089円 ( 339,998円 )	1日目
372,112円 ( 409,323円 )	1日目
423,276円 ( 465,604円 )	1日目
547,899円 ( 602,689円 )	1日目
547,899円 ( 602,689円 )	1日目
559,082円 ( 614,990円 )	1日目

詳細情報

基本情報

基本情報

マシン用ヘリカルテーパーピンリーマ。
【特長】
・機械用としてモールステーパーシャンク採用。
・強ネジレの採用により面粗度、切り粉の処理が良好。
・強ネジレタイプ、切削抵抗を減らす。
【用途】
・1/50テーパーピン穴の仕上げ加工。

カタログ

カタログ (見開き版)

商品担当おすすめ

栄工舎
半月スプールリーマ SURH
ミスミ
ＴＳコート超硬面取り用エンドミル 2枚刃/ショートタイプ
人気商品のネジレ付面取り商品。
栄工舎
ドリルリーマ DR
穴あけと仕上げ加工を一度で行なえるドリルリーマ。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

マシン用ヘリカルテーパーピンリーマ HTPRTのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q直刃とネジレ刃の違いは何ですか？

ストレート刃はリーマでは最も汎用的な形状で、様々なワークにも対応します。ネジレ刃は、左ネジレと右ネジレの2種類がある。左ネジレはストレート刃に比べ切屑の排出がスムーズに。バニッシュ効果により仕上がり面粗度がよくなる点が特長になる。右ネジレは切屑をシャンク側に排出する為、止まり穴に有効です。すくい角が鋭角なので切れ味が良いのが特長。
