栄工舎

マシン用テーパーピンリーマ TPRT

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 9,536円～286,522円

税込単価: 10,490円～315,174円

1/50テーパー穴加工用ストレートリーマ（ハイス）。【特長】・機械用としてモー...

詳細情報を確認する

工具材質
ハイス
刃形状
テーパ
被削材
一般鋼 / アルミ / 銅
コーティング有無・表面処理
ノンコート
刃径公差 (mm)
-0.05～+0.05
底刃（エンド刃）
なし
被削材詳細
合金鋼　適合
シャンクタイプ
テーパシャンク
両角
1/50
刃形状詳細
右刃ストレート
センタ
60°凹

未確定：候補が34型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

1/50テーパーピン用モールステーパーシャンク

サイズが豊富で多く揃えてある

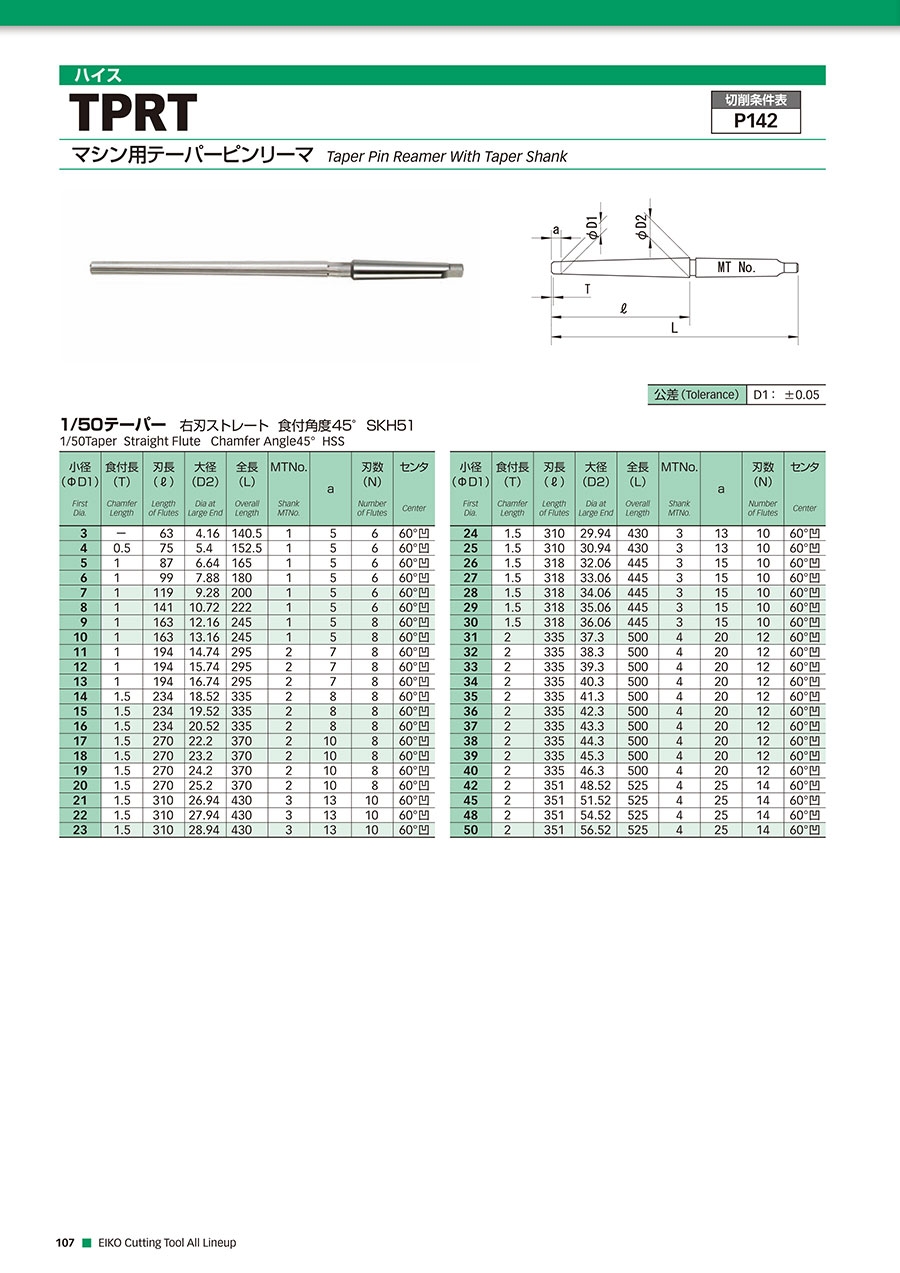

マシン用テーパーピンリーマTPRTの外形図と仕様について

マシン用テーパーピンリーマ TPRTの寸法図

公差(Tolerance)	D1:±0.05

小径の公差について

小径 (φD1) First Dia.	食付長 (T) Chamfer Length	刃長 (l) Length of Flutes	大径 (D2) Dia at Large End	全長 (L) Overall Length	MTNo. Shank MTNo.	a	刃数 (N) Number of Flutes	センタ Center
3	0.5	63	4.16	140.5	1	5	6	60°凹
4	0.5	75	5.4	152.5	1	5	6	60°凹
5	1	87	6.64	165	1	5	6	60°凹
6	1	99	7.88	180	1	5	6	60°凹
7	1	119	9.28	200	1	5	6	60°凹
8	1	141	10.72	222	1	5	6	60°凹
9	1	163	12.16	245	1	5	8	60°凹
10	1	163	13.16	245	1	5	8	60°凹
11	1	194	14.74	295	2	7	8	60°凹
12	1	194	15.74	295	2	7	8	60°凹
13	1	194	16.74	295	2	7	8	60°凹
14	1.5	234	18.52	335	2	8	8	60°凹
15	1.5	234	19.52	335	2	8	8	60°凹
16	1.5	234	20.52	335	2	8	8	60°凹
17	1.5	270	22.2	370	2	10	8	60°凹
18	1.5	270	23.2	370	2	10	8	60°凹
19	1.5	270	24.2	370	2	10	8	60°凹
20	1.5	270	25.2	370	2	10	8	60°凹
21	1.5	310	26.94	430	3	13	10	60°凹
22	1.5	310	27.94	430	3	13	10	60°凹
23	1.5	310	28.94	430	3	13	10	60°凹

1/50テーパー

小径 (φD1) First Dia.	食付長 (T) Chamfer Length	刃長 (l) Length of Flutes	大径 (D2) Dia at Large End	全長 (L) Overall Length	MTNo. Shank MTNo.	a	刃数 (N) Number of Flutes	センタ Center
24	1.5	310	29.94	430	3	13	10	60°凹
25	1.5	310	30.94	430	3	13	10	60°凹
26	1.5	318	32.06	445	3	15	10	60°凹
27	1.5	318	33.06	445	3	15	10	60°凹
28	1.5	318	34.06	445	3	15	10	60°凹
29	1.5	318	35.06	445	3	15	10	60°凹
30	1.5	318	36.06	445	3	15	10	60°凹
31	2	335	37.3	500	4	20	12	60°凹
32	2	335	38.3	500	4	20	12	60°凹
33	2	335	39.3	500	4	20	12	60°凹
34	2	335	40.3	500	4	20	12	60°凹
35	2	335	41.3	500	4	20	12	60°凹
36	2	335	42.3	500	4	20	12	60°凹
37	2	335	43.3	500	4	20	12	60°凹
38	2	335	44.3	500	4	20	12	60°凹
39	2	335	45.3	500	4	20	12	60°凹
40	2	335	46.3	500	4	20	12	60°凹
42	2	351	48.52	525	4	25	14	60°凹
45	2	351	51.52	525	4	25	14	60°凹
48	2	351	54.52	525	4	25	14	60°凹
50	2	351	56.52	525	4	25	14	60°凹

右刃ストレート食付角度45° SKH51

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

食付長

(mm)

全長

(mm)

大端径

(mm)

先端径

(mm)

シャンク径・MT No

刃数

溝長

(mm)

最小発注数量

0.5	140.5	4.16	3	MT1	6	63	5	1個
0.5	152.5	5.4	4	MT1	6	75	5	1個
1	165	6.64	5	MT1	6	87	5	1個
1	180	7.88	6	MT1	6	99	5	1個
1	200	9.28	7	MT1	6	119	5	1個
1	222	10.72	8	MT1	6	141	5	1個
1	245	12.16	9	MT1	8	163	5	1個
1	245	13.16	10	MT1	8	163	5	1個
1	295	14.74	11	MT2	8	194	7	1個
1	295	15.74	12	MT2	8	194	7	1個
1	295	16.74	13	MT2	8	194	7	1個
1.5	335	18.52	14	MT2	8	234	8	1個
1.5	335	19.52	15	MT2	8	234	8	1個
1.5	335	20.52	16	MT2	8	234	8	1個
1.5	370	22.2	17	MT2	8	270	10	1個
1.5	370	23.2	18	MT2	8	270	10	1個
1.5	370	24.2	19	MT2	8	270	10	1個
1.5	370	25.2	20	MT2	8	270	10	1個
1.5	430	26.94	21	MT3	10	310	13	1個
1.5	430	27.94	22	MT3	10	310	13	1個
1.5	430	28.94	23	MT3	10	310	13	1個
1.5	430	29.94	24	MT3	10	310	13	1個
1.5	430	30.94	25	MT3	10	310	13	1個
1.5	445	32.06	26	MT3	10	318	15	1個
1.5	445	34.06	28	MT3	10	318	15	1個
1.5	445	36.06	30	MT3	10	318	15	1個
2	500	37.3	31	MT4	12	335	20	1個
2	500	38.3	32	MT4	12	335	20	1個
2	500	39.3	33	MT4	12	335	20	1個
2	500	40.3	34	MT4	12	335	20	1個
2	500	41.3	35	MT4	12	335	20	1個
2	500	42.3	36	MT4	12	335	20	1個
2	500	44.3	38	MT4	12	335	20	1個
2	500	46.3	40	MT4	12	335	20	1個

通常単価(税別) (税込単価)	通常出荷日

12,800円 ( 14,080円 )	1日目
11,584円 ( 12,742円 )	1日目
9,536円 ( 10,490円 )	1日目
9,920円 ( 10,912円 )	3日目
10,816円 ( 11,898円 )	1日目
12,544円 ( 13,798円 )	5日目
14,592円 ( 16,051円 )	1日目
15,552円 ( 17,107円 )	1日目
21,504円 ( 23,654円 )	1日目
25,856円 ( 28,442円 )	5日目
28,160円 ( 30,976円 )	1日目
35,904円 ( 39,494円 )	1日目
43,072円 ( 47,379円 )	1日目
48,576円 ( 53,434円 )	1日目
53,120円 ( 58,432円 )	1日目
56,000円 ( 61,600円 )	1日目
60,416円 ( 66,458円 )	1日目
66,752円 ( 73,427円 )	1日目
79,718円 ( 87,690円 )	1日目
90,209円 ( 99,230円 )	1日目
98,497円 ( 108,347円 )	1日目
106,592円 ( 117,251円 )	1日目
108,728円 ( 119,601円 )	1日目
126,157円 ( 138,773円 )	1日目
141,066円 ( 155,173円 )	1日目
159,420円 ( 175,362円 )	1日目
194,205円 ( 213,626円 )	1日目
194,205円 ( 213,626円 )	1日目
227,996円 ( 250,796円 )	1日目
227,996円 ( 250,796円 )	1日目
227,996円 ( 250,796円 )	1日目
258,737円 ( 284,611円 )	1日目
286,522円 ( 315,174円 )	1日目
286,522円 ( 315,174円 )	1日目

詳細情報

基本情報

基本情報

1/50テーパー穴加工用ストレートリーマ（ハイス）。
【特長】
・機械用としてモールステーパーシャンクを採用。
【用途】
・1/50テーパーピン穴の仕上げ加工に最適。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

マシン用テーパーピンリーマ TPRTのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

機械部品の加工で使用

満足度：5.02021/04/27

機械部品の切削加工で、このマシン用テーパーピンリーマ(TPRT10、TPRT9)を使用しています。加工品の材質は主に、ス...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q直刃とネジレ刃の違いは何ですか？

ストレート刃はリーマでは最も汎用的な形状で、様々なワークにも対応します。
ネジレ刃は、左ネジレと右ネジレの２種類があります。左ネジレはストレート刃に比べ切屑の排出がスムーズになります。バニッシュ効果により仕上がり面粗度がよくなる点が特長です。
右ネジレは切屑をシャンク側に排出する為、止まり穴に有効です。すくい角が鋭角なので切れ味が良いのが特長です。
