栄工舎

ロングマシンリーマ LMR

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 24,576円～490,638円

税込単価: 27,034円～539,702円

刃長、全長が長いストレートリーマ（ハイス）。【特長】・機械用のモールステーパー...

詳細情報を確認する

工具材質
ハイス
刃形状
ストレート
被削材
一般鋼 / 鋳鉄 / アルミ / 銅
コーティング有無・表面処理
ノンコート
底刃（エンド刃）
なし
被削材詳細
合金鋼　適合
シャンクタイプ
テーパシャンク
刃形状詳細
右刃ストレート
センタ
60°凹

未確定：候補が337型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

刃長と全長が長いモールステーパーシャンク形状のロングマシンリーマ

ロングタイプで深穴向け

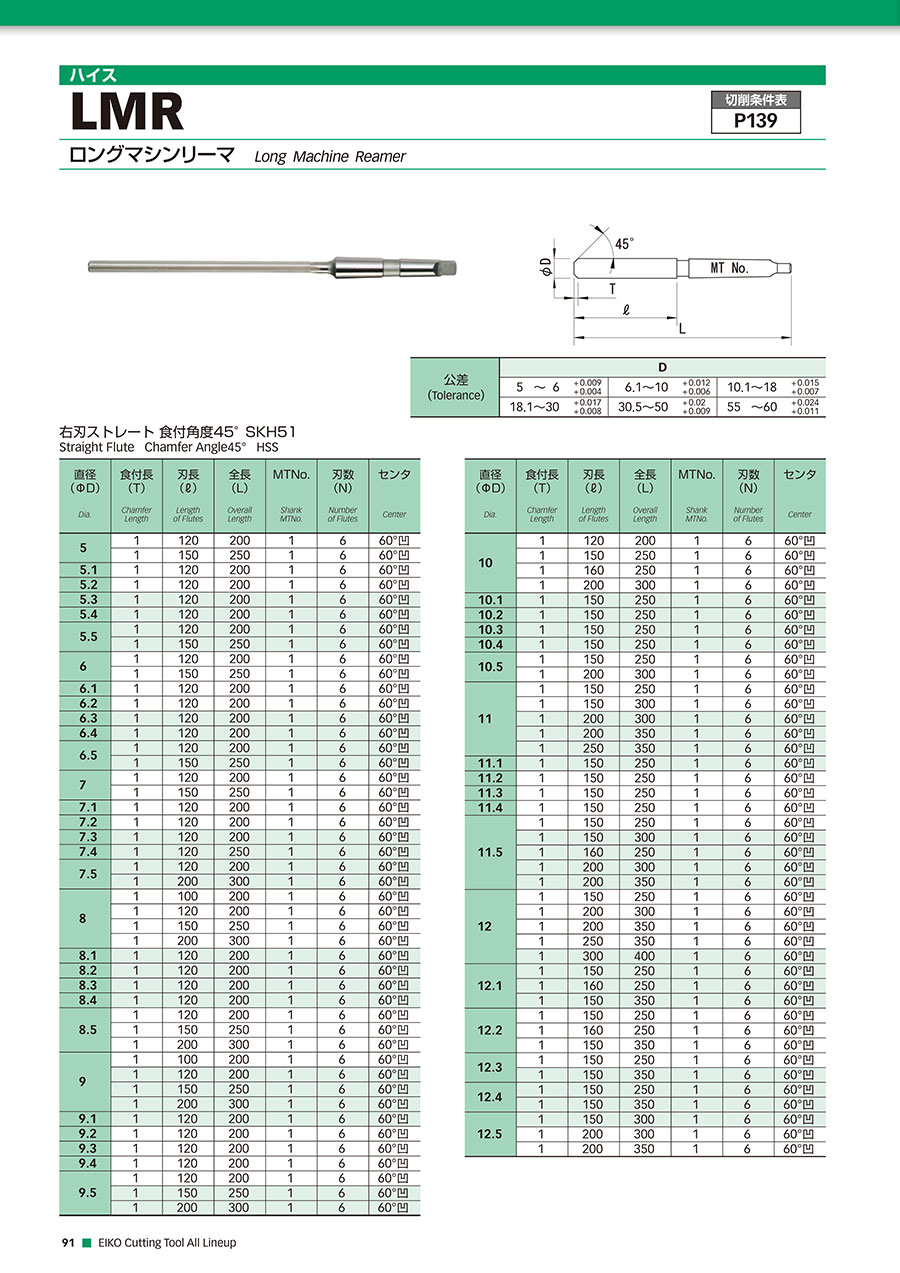

ロングマシンリーマ LMRの仕様について

寸法図
右刃ストレート食付角度45° SKH51

	D
公差 (Tolerance)	5～6	+0.009	6.1～10	+0.012	10.1～18	+0.015
	5～6	+0.004	6.1～10	+0.006	10.1～18	+0.007
	18.1～30	+0.017	30.5～50	+0.02	55～60	+0.024
	18.1～30	+0.008	30.5～50	+0.009	55～60	+0.011

公差について

直径 (φD) Dia.	食付長 (T) Chamfer Length	刃長 (l) Length of Flutes	全長 (L) Overall Length	MTNo. Shank MTNo.	刃数 (N) Number of Flutes	センタ Center
5	1	120	200	1	6	60°凹
5	1	150	250	1	6	60°凹
5.1	1	120	200	1	6	60°凹
5.2	1	120	200	1	6	60°凹
5.3	1	120	200	1	6	60°凹
5.4	1	120	200	1	6	60°凹
5.5	1	120	200	1	6	60°凹
5.5	1	150	250	1	6	60°凹
6	1	120	200	1	6	60°凹
6	1	150	250	1	6	60°凹
6.1	1	120	200	1	6	60°凹
6.2	1	120	200	1	6	60°凹
6.3	1	120	200	1	6	60°凹
6.4	1	120	200	1	6	60°凹
6.5	1	120	200	1	6	60°凹
6.5	1	150	250	1	6	60°凹
7	1	120	200	1	6	60°凹
7	1	150	250	1	6	60°凹
7.1	1	120	200	1	6	60°凹
7.2	1	120	200	1	6	60°凹
7.3	1	120	200	1	6	60°凹
7.4	1	120	200	1	6	60°凹
7.5	1	120	200	1	6	60°凹
7.5	1	200	300	1	6	60°凹
8	1	100	200	1	6	60°凹
	1	120	200	1	6	60°凹
	1	150	250	1	6	60°凹
	1	200	300	1	6	60°凹
8.1	1	120	200	1	6	60°凹
8.2	1	120	200	1	6	60°凹
8.3	1	120	200	1	6	60°凹
8.4	1	120	200	1	6	60°凹
8.5	1	120	200	1	6	60°凹
	1	150	250	1	6	60°凹
	1	200	300	1	6	60°凹
9	1	100	200	1	6	60°凹
	1	120	200	1	6	60°凹
	1	150	250	1	6	60°凹
	1	200	300	1	6	60°凹
9.1	1	120	200	1	6	60°凹
9.2	1	120	200	1	6	60°凹
9.3	1	120	200	1	6	60°凹
9.4	1	120	200	1	6	60°凹

※ 上記以外のタイプ・型番については、カタログを参照してください。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

...

型番

刃径

(mm)

食付長

(mm)

全長

(mm)

シャンク径・MT No

刃径公差

(mm)

刃数

首下長

(mm)

食付角度形状

(°)

溝長

(mm)

最小発注数量

1/2	1	250	MT1	+0.007～+0.015	8	184.5	-	150	1個
1/2	1	300	MT1	+0.007～+0.015	8	234.5	-	200	1個
1/2	1	350	MT1	+0.007～+0.015	8	284.5	-	250	1個
1/4	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
1/4	1	250	MT1	+0.006～+0.012	6	184.5	-	150	1個
3/8	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
3/8	1	250	MT1	+0.006～+0.012	6	184.5	-	150	1個
3/8	1	300	MT1	+0.006～+0.012	6	234.5	-	200	1個
5/8	1.5	300	MT2	+0.007～+0.015	8	220	-	180	1個
5	1	200	MT1	+0.004～+0.009	6	134.5	-	120	1個
5	1	250	MT1	+0.004～+0.009	6	184.5	-	150	1個
5.1	1	200	MT1	+0.004～+0.009	6	134.5	-	120	1個
5.2	1	200	MT1	+0.004～+0.009	6	134.5	-	120	1個
5.3	1	200	MT1	+0.004～+0.009	6	134.5	-	120	1個
5.4	1	200	MT1	+0.004～+0.009	6	134.5	-	120	1個
5.5	1	200	MT1	+0.004～+0.009	6	134.5	-	120	1個
5.5	1	250	MT1	+0.004～+0.009	6	184.5	-	150	1個
6	1	200	MT1	+0.004～+0.009	6	134.5	-	120	1個
6	1	250	MT1	+0.004～+0.009	6	184.5	-	150	1個
6.1	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
6.2	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
6.3	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
6.4	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
6.5	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
6.5	1	250	MT1	+0.006～+0.012	6	184.5	-	150	1個
7	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
7	1	250	MT1	+0.006～+0.012	6	184.5	-	150	1個
7.1	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
7.2	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
7.3	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
7.4	1	250	MT1	+0.006～+0.012	6	184.5	-	120	1個
7.4	1	200	MT1	+0.006～+0.012	6	-	45°	120	1個
7.5	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
7.5	1	300	MT1	+0.006～+0.012	6	234.5	-	200	1個
7.5	1	250	MT1	+0.006～+0.012	6	-	45°	150	1個
8	1	200	MT1	+0.006～+0.012	6	134.5	-	100	1個
8	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
8	1	250	MT1	+0.006～+0.012	6	184.5	-	150	1個
8	1	300	MT1	+0.006～+0.012	6	234.5	-	200	1個
8.1	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
8.2	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
8.3	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
8.4	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
8.5	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
8.5	1	250	MT1	+0.006～+0.012	6	184.5	-	150	1個
8.5	1	300	MT1	+0.006～+0.012	6	234.5	-	200	1個
9	1	200	MT1	+0.006～+0.012	6	134.5	-	100	1個
9	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
9	1	250	MT1	+0.006～+0.012	6	184.5	-	150	1個
9	1	300	MT1	+0.006～+0.012	6	234.5	-	200	1個
9.1	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
9.2	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
9.3	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
9.4	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
9.5	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
9.5	1	250	MT1	+0.006～+0.012	6	184.5	-	150	1個
9.5	1	300	MT1	+0.006～+0.012	6	234.5	-	200	1個
10	1	200	MT1	+0.006～+0.012	6	134.5	-	120	1個
10	1	250	MT1	+0.006～+0.012	6	184.5	-	150	1個
10	1	250	MT1	+0.006～+0.012	6	184.5	-	160	1個

通常単価(税別) (税込単価)	通常出荷日

34,752円 ( 38,227円 )	1日目
37,440円 ( 41,184円 )	1日目
42,176円 ( 46,394円 )	1日目
25,920円 ( 28,512円 )	1日目
26,816円 ( 29,498円 )	1日目
28,416円 ( 31,258円 )	1日目
29,760円 ( 32,736円 )	1日目
32,576円 ( 35,834円 )	1日目
40,384円 ( 44,422円 )	1日目
24,576円 ( 27,034円 )	1日目
27,840円 ( 30,624円 )	1日目
26,944円 ( 29,638円 )	1日目
26,944円 ( 29,638円 )	1日目
26,944円 ( 29,638円 )	1日目
26,944円 ( 29,638円 )	1日目
26,944円 ( 29,638円 )	1日目
27,840円 ( 30,624円 )	1日目
24,576円 ( 27,034円 )	1日目
25,216円 ( 27,738円 )	1日目
26,944円 ( 29,638円 )	1日目
26,944円 ( 29,638円 )	5日目
26,944円 ( 29,638円 )	1日目
26,944円 ( 29,638円 )	1日目
25,216円 ( 27,738円 )	1日目
25,216円 ( 27,738円 )	1日目
24,576円 ( 27,034円 )	1日目
25,216円 ( 27,738円 )	1日目
26,944円 ( 29,638円 )	1日目
26,944円 ( 29,638円 )	1日目
26,944円 ( 29,638円 )	1日目
26,944円 ( 29,638円 )	1日目
42,100円 ( 46,310円 )	1日目
26,944円 ( 29,638円 )	1日目
32,320円 ( 35,552円 )	1日目
42,100円 ( 46,310円 )	1日目
24,576円 ( 27,034円 )	1日目
24,576円 ( 27,034円 )	在庫品1日目当日出荷可能
25,984円 ( 28,582円 )	1日目
32,320円 ( 35,552円 )	1日目
26,944円 ( 29,638円 )	1日目
26,944円 ( 29,638円 )	1日目
26,944円 ( 29,638円 )	1日目
26,944円 ( 29,638円 )	1日目
26,944円 ( 29,638円 )	1日目
28,992円 ( 31,891円 )	1日目
32,320円 ( 35,552円 )	1日目
24,576円 ( 27,034円 )	1日目
24,576円 ( 27,034円 )	1日目
25,984円 ( 28,582円 )	1日目
32,320円 ( 35,552円 )	1日目
26,944円 ( 29,638円 )	1日目
26,944円 ( 29,638円 )	1日目
26,944円 ( 29,638円 )	1日目
26,944円 ( 29,638円 )	1日目
26,944円 ( 29,638円 )	1日目
28,992円 ( 31,891円 )	1日目
32,320円 ( 35,552円 )	1日目
25,984円 ( 28,582円 )	1日目
26,624円 ( 29,286円 )	1日目
26,624円 ( 29,286円 )	5日目

...

基本情報

基本情報

刃長、全長が長いストレートリーマ（ハイス）。
【特長】
・機械用のモールステーパーシャンク形状
・ロングタイプで深穴用
【用途】
・深穴の仕上げ加工に最適

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ロングマシンリーマ LMRのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q直刃とネジレ刃の違いは何ですか？

ストレート刃はリーマでは最も汎用的な形状で、様々なワークにも対応します。
ネジレ刃は、左ネジレと右ネジレの２種類があります。左ネジレはストレート刃に比べ切屑の排出がスムーズになります。バニッシュ効果により仕上がり面粗度がよくなる点が特長です。
右ネジレは切屑をシャンク側に排出する為、止まり穴に有効です。すくい角が鋭角なので切れ味が良いのが特長です。
